タカチ電機工業 ネットワークプラスチックケース PFシリーズ

製品カタログ

全36サイズ! IOTデバイズ・ネットワーク通信・無線機器に最適なプラスチックケース

フラットなデザインで様々な用途に合わせやすい万能ケースPFシリーズに、大型6サイズが追加され、計36サイズの選択肢豊富なシリーズとなりました。
特に、IOTデバイス ・ データ通信機器 ・ 無線中継機器へのご利用に最適です。
汎用デスクトップ型のPFシリーズ・壁付けフランジ足付のPFFシリーズ・内部導電塗装をしたシールド型PFEシリーズが選択可能です。
最小100×22.5×67mm~最大320×100×225mm までのサイズラインナップで、標準価格¥430~¥4150の低価格でご提供しております。

関連メディア

このカタログについて

ドキュメント名 タカチ電機工業 ネットワークプラスチックケース PFシリーズ
ドキュメント種別 製品カタログ
ファイルサイズ 2.6Mb
関連製品
登録カテゴリ
取り扱い企業 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

ネットワークケース 全36サイズ ネットワークケース PFシリーズ サイズ追加 チルトレッグ・導電シールドタイプも登場 CASE BOX RACK & CUSTOM 株式会社タカチ電機工業
Page2

PF SERIES フラットデザイン ネットワークケース フラットなデザインで様々な用途に合わせやすい万能ケースPFシリーズに、大型6サイズが追加され、 計36サイズの選択肢豊富なシリーズとなりました。 特に、IOTデバイス ・ データ通信機器 ・ 無線中継機器へのご利用に最適です。 最小100×22.5×67mm ~ 最大320×100×225mm までご選択頂けます。 NEWサイズ 1
Page3

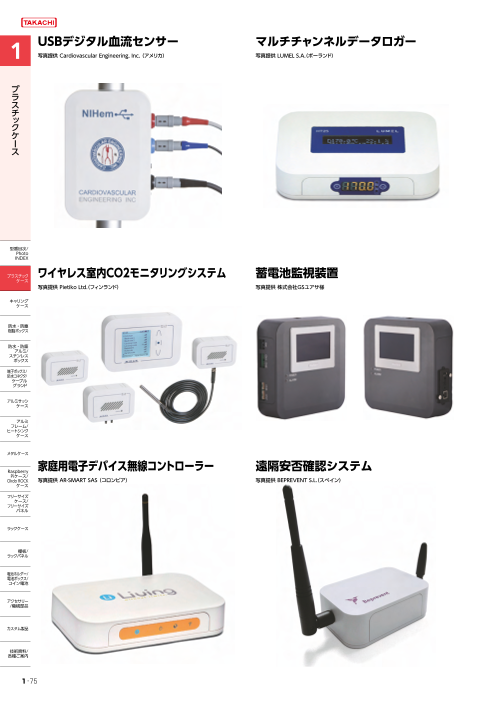

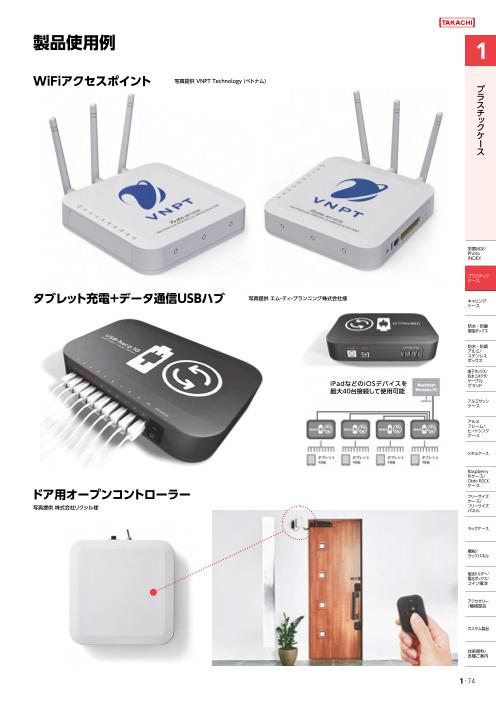

製品使用例 データ通信USBハブ USBデジタル血流センサー 写真提供 : エム・ティ・プランニング株式会社 様 写真提供 : Cardiovascular Engineering, Inc.( アメリカ) 家庭用電子デバイス無線コントローラー WSN用トレーニング・デバイス 写真提供 : AR-SMART SAS( コロンビア) 写真ご提供 Benchmark Electronic Systems Pvt. Ltd.( インド) GSMモジュール タッチパネルコントローラー 写真提供 : Elmar Electronic d.o.o.( クロアチア) 写真提供 : Elmar Electronic d.o.o.( クロアチア) ワイヤレス・ネットワーク・データロガー アドバンス・トリガ・ステーション 写真提供 : センシングウィンテック株式会社 様 写真提供 : BrainTrend(s イタリア) 2
Page4

PF SERIES ネットワークケース ■カスタム製品(穴加工・インクジェット印刷・塗装)については巻末のページをご覧下さい。 テクニカルデータ ■CADデータ(DXF/DWG)でご依頼いただくと5%割引、リピート注文品は5%割引致します。 温度範囲:-10℃~+60℃ 1 2 ■パネル面に段差が無いフラットデザインのプラスチックケースです。 ■難燃性ABS(UL94V-0) 製で、オフホワイト・ダークグレーの2色が選択 可能です。 ■ 6サイズを追加し、合計36サイズとなりました。 ■基板取付用のボスが付いています。 ■卓上使用、壁面取付に適したすっきりとしたデザインのケースです。  通信機 ・ 測定器 ・ コントローラー等、様々な機器にご利用頂けます。 3 4 5 構成内容 No. 名 称 個 数 材 質 色 /表面処理 1 カバー    1 難燃性ABS樹脂(UL94V-0) オフホワイト・ダークグレー /シボ 2 ベース    1 難燃性ABS樹脂(UL94V-0) オフホワイト・ダークグレー /シボ 3 パネル    2 難燃性ABS樹脂(UL94V-0) オフホワイト・ダークグレー /シボ 4 取付ビス   4 鉄 ニッケルメッキ          5 差込式ゴム足 4 エラストマ(UL94HB) ダークグレー           3
Page5

オプション部品(別売) チルトレッグ 基板取付タッピングビス タッピングスペーサー 壁掛けブラケット TLWシリーズ P24 EMシリーズ  P26 TPSシリーズ P26 WMシリーズ P25 型番・寸法・標準価格 ※H寸法にゴム足高さは含まれていません。(ゴム足高さ+2mm) 型 番 寸 法 付属取付ビス 自重(g) 標準価格 ● オフホワイト ● ダークグレー W H D PF10- 2- 7W PF10- 2- 7D 100 22.5 67 ナベ頭タッピングビス M2.5×8 4本 60 430 PF10- 2-10W PF10- 2-10D 100 22.5 100 ナベ頭タッピングビス M2.5×8 4本 82.9 520 PF10- 2-15W PF10- 2-15D 100 22.5 150 ナベ頭タッピングビス M2.5×8 4本 120.2 640 PF10- 4- 7W PF10- 4- 7D 100 35 67 ナベ頭タッピングビス M2.5×8 4本 65 480 PF10- 4-10W PF10- 4-10D 100 35 100 ナベ頭タッピングビス M2.5×8 4本 97.1 560 PF10- 4-15W PF10- 4-15D 100 35 150 ナベ頭タッピングビス M2.5×8 4本 132.6 710 PF10 6-15W PF10- 6-15D 100 55 150 ナベ頭タッピングビス M2.5×8 4本 169.1 860 PF13- 3- 9W PF13- 3- 9D 125 25 85 ナベ頭タッピングビス M2.5×8 4本 90.8 550 PF13- 3-13W PF13- 3-13D 125 25 125 ナベ頭タッピングビス M2.5×8 4本 127.5 670 PF13- 3-19W PF13 3-19D 125 25 190 ナベ頭タッピングビス M2.5×8 4本 186.8 880 PF13- 4- 9W PF13- 4- 9D 125 40 85 ナベ頭タッピングビス M2.5×8 4本 108.4 610 PF13- 4-13W PF13- 4-13D 125 40 125 ナベ頭タッピングビス M2.5×8 4本 151.4 740 PF13- 4-19W PF13- 4-19D 125 40 190 ナベ頭タッピングビス M2.5×8 4本 214.9 980 PF13- 6-19W PF13- 6-19D 125 60 190 ナベ頭タッピングビス M2.5×8 4本 250.4 1,140 PF15- 3-10W PF15- 3-10D 150 30 100 ナベ頭タッピングビス M2.5×8 4本 145.5 580 PF15- 3-15W PF15- 3-15D 150 30 150 ナベ頭タッピングビス M2.5×8 4本 207.5 710 PF15- 5-10W PF15- 5-10D 150 45 100 ナベ頭タッピングビス M2.5×8 4本 166 620 PF15- 5-15W PF15- 5-15D 150 45 150 ナベ頭タッピングビス M2.5×8 4本 233.5 770 PF18- 4-12W PF18- 4-12D 175 35 120 ナベ頭タッピングビス M2.5×8 4本 188.7 860 PF18- 4-18W PF18- 4-18D 175 35 175 ナベ頭タッピングビス M2.5×8 4本 266.8 1,100 PF18- 5-12W PF18- 5-12D 175 50 120 ナベ頭タッピングビス M2.5×8 4本 213.6 950 PF18- 5-18W PF18- 5-18D 175 50 175 ナベ頭タッピングビス M2.5×8 4本 302.1 1,250 PF20- 4-13W PF20- 4-13D 200 40 135 ナベ頭タッピングビス M3 ×8 4本 264 880 PF20- 4-20W PF20- 4-20D 200 40 200 ナベ頭タッピングビス M3 ×8 4本 368.5 1,140 PF20- 6-13W PF20- 6-13D 200 60 135 ナベ頭タッピングビス M3 ×8 4本 302.5 970 PF20- 6-20W PF20- 6-20D 200 60 200 ナベ頭タッピングビス M3 ×8 4本 417 1,280 PF24- 4-17W PF24- 4-17D 240 42.5 165 ナベ頭タッピングビス M3 ×8 4本 370.4 1,460 PF24- 4-24W PF24- 4-24D 240 42.5 240 ナベ頭タッピングビス M3 ×8 4本 521.4 1,940 PF24- 6-17W PF24- 6-17D 240 60 165 ナベ頭タッピングビス M3 ×8 4本 408.8 1,630 PF24- 6-24W PF24- 6-24D 240 60 240 ナベ頭タッピングビス M3 ×8 4本 568.7 2,120 NEW PF28- 5-20W NEW PF28- 5-20D 280 45 200 ナベ頭タッピングビス M3 ×8 4本 536.9 2,470 NEW PF28- 7-20W NEW PF28- 7-20D 280 65 200 ナベ頭タッピングビス M3 ×8 4本 601.1 2,730 NEW PF28- 9-20W NEW PF28- 9-20D 280 90 200 ナベ頭タッピングビス M3 ×8 4本 677.6 3,200 NEW PF32- 5-23W NEW PF32- 5-23D 320 45 225 ナベ頭タッピングビス M3 ×8 4本 681.1 3,130 NEW PF32- 7-23W NEW PF32- 7-23D 320 70 225 ナベ頭タッピングビス M3 ×8 4本 764.4 3,530 NEW PF32-10-23W NEW PF32-10-23D 320 100 225 ナベ頭タッピングビス M3 ×8 4本 859.4 4,150 4
Page6

外観寸法図 ■製品のCADデータはホームページよりダウンロード可能です。 W i 4-φ9 3 4-M2.3用ボス 外径φ4.6 k m 内部有効寸法 f 内部有効寸法 g 型 番 W H D a b f g i j k l m n PF10-2-7□ 100 22.5 67 18 14 92 58 77 44 62 29 66 17 PF10-4-7□ 100 35 67 30.5 26.5 91 57 77 44 62 29 66 29.5 PF13-3-9□ 125 25 85 20.5 16.5 117 76 102 62 87 47 87 19.5 PF13-4-9□ 125 40 85 35.5 31.5 116 75 102 62 87 47 87 34.5 W i 4-φ9 3 4-M2.3用ボス 外径φ4.6 k m 内部有効寸法 f 内部有効寸法 g 型 番 W H D a b f g i j k l m n PF10-2-10□ 100 22.5 100 18 14 92 91 77 77 62 62 66 17 PF10-4-10□ 100 35 100 30.5 26.5 91 90 77 77 62 62 66 29.5 PF13-3-13□ 125 25 125 20.5 16.5 117 116 102 102 87 87 87 19.5 PF13-4-13□ 125 40 125 35.5 31.5 116 115 102 102 87 87 87 34.5 5 2 H D 4.5 a b j 2 H D 4.5 a b j 3.5 3.5 l l 5 5 5 5 n n 2.5 3 2.5 3
Page7

W 100 77 4-φ9 3 4-M2.3用ボス 62 外径φ4.6 66 内部有効寸法 f 内部有効寸法 g 型 番 W H D a b f g n PF10-2-15□ 100 22.5 150 18 14 92 141 17 PF10-4-15□ 100 35 150 30.5 26.5 91 140 29.5 PF10-6-15□ 100 55 150 50.5 46.5 90 139 49.5 W 125 102 4-φ9 3 4-M2.3用ボス 外径φ4.6 87 87 内部有効寸法 f 内部有効寸法 g 型 番 W H D a b f g n PF13-3-19□ 125 25 190 20.5 16.5 117 181 19.5 PF13-4-19□ 125 40 190 35.5 31.5 116 180 34.5 PF13-6-19□ 125 60 190 55.5 51.5 115 179 54.5 6 2 H 190 4.5 a 167 D 150 b 2 H 4.5 a 127 b 3.5 3.5 152 112 5 5 5 5 n n 2.5 3 2.5 3
Page8

■製品のCADデータはホームページよりダウンロード可能です。 W i 4-φ9 3 4-M2.3用ボス 外径φ4.6 k m 内部有効寸法 f 内部有効寸法 g 型 番 W H D a b f g i j k l m n PF15-3-10□ 150 30 100 24.5 20 142 90 122 72 104 54 102 24 PF15-5-10□ 150 45 100 39.5 35 141 89 122 72 104 54 102 39 PF18-4-12□ 175 35 120 29 24 166 110 142 87 124 69 123 29 PF18-5-12□ 175 50 120 44 39 165 109 142 87 124 69 123 44 W i 4-φ9 3 4-M2.3用ボス k 外径φ4.6 m 内部有効寸法 f 内部有効寸法 g 型 番 W H D a b f g i j k l m n PF15-3-15□ 150 30 150 24.5 20 142 140 122 122 104 104 102 24 PF15-5-15□ 150 45 150 39.5 35 141 139 122 122 104 104 102 39 PF18-4-18□ 175 35 175 29 24 166 165 142 142 124 124 123 29 PF18-5-18□ 175 50 175 44 39 165 164 142 142 124 124 123 44 7 2 H D 5.5 a j 2 H D b 5.5 a j b 4 4 l l 5 5 n 5 5 n 3 3 3 3
Page9

W 200 162 4-φ9.8 3 71.5 71.5 6-M2.3用ボス 外径φ4.6 143 カバー側ボス 4個 135 ベース側ボス 6個 内部有効寸法 f 内部有効寸法 g 型 番 W H D a b f g n PF20-4-13□ 200 40 135 33 27 191.5 124.5 34 PF20-6-13□ 200 60 135 53 47 190 123 54 W 200 162 4-φ9.8 3 71.5 71.5 8-M2.3用ボス 143 外径φ4.6 135 内部有効寸法 f 内部有効寸法 g 型 番 W H D a b f g n PF20-4-20□ 200 40 200 33 27 191.5 189.5 34 PF20-6-20□ 200 60 200 53 47 190 188 54 8 2 H W 200 2 H D 135 7 a 162 b 7 a 97 b 4 4 71.5 71.5 143 78 5 5 n 3 3 5 5 n 3 3
Page10

■製品のCADデータはホームページよりダウンロード可能です。 W 240 198 4-φ9.8 3.5 89.5 89.5 6-M2.6用ボス 外径φ5 179 172 内部有効寸法 f 内部有効寸法 g 型 番 W H D a b f g n PF24-4-17□ 240 42.5 165 35.5 29.5 230 154 36.5 PF24-6-17□ 240 60 165 53 47 229 153 54 W 240 198 4-φ9.8 3.5 89.5 89.5 9-M2.6用ボス 外径φ5 179 172 内部有効寸法 f 内部有効寸法 g 型 番 W H D a b f g n PF24-4-24□ 240 42.5 240 35.5 29.5 230 229 36.5 PF24-6-24□ 240 60 240 53 47 229 228 54 9 2 H D 165 7 a 123 2 H D 240 b 7 a 198 b 3.9 3.9 179 104 5 5 n 3 3 5 5 n 3 3
Page11

W 280 234 4-φ9.8 3.5 106.5 106.5 9-M2.6用ボス 外径φ5 213 カバー側ボス 8個 204 ベース側ボス 9個 内部有効寸法 f 内部有効寸法 g 型 番 W H D a b f g n PF28-5-20□ 280 45 200 38 32 269.5 189 38.5 PF28-7-20□ 280 65 200 58 50 268.5 187.5 58.5 PF28-9-20□ 280 90 200 83 75 266.5 185.5 83.5 W 320 270 4-φ9.8 3.5 123.5 123.5 9-M2.6用ボス 外径φ5 247 カバー側ボス 8個 236 ベース側ボス 9個 内部有効寸法 f 内部有効寸法 g 型 番 W H D a b f g n PF32- 5-23□ 320 45 225 38 32 309.5 214 38.5 PF32- 7-23□ 320 70 225 63 57 308 212 63.5 PF32-10-23□ 320 100 225 93 87 306 210 93.5 10 2 H D 225 7 a 175 b 2 H D 200 7 a 154 b 3.9 3.9 152 133 5 5 5 5 3 3.5 n 3 3.5 n
Page12

PFF SERIES 壁付ネットワークケース ■カスタム製品(穴加工・インクジェット印刷・塗装)については巻末のページをご覧下さい。 テクニカルデータ ■CADデータ(DXF/DWG)でご依頼いただくと5%割引、リピート注文品は5%割引致します。 温度範囲:-10℃~+60℃ 1 2 ■フランジ足付で壁面取付に最適なケースです。 ■パネル面に段差が無いフラットデザインです。 ■難燃性ABS樹脂(UL94V-0)製で、6サイズを追加し、合計30サイ ズとなりました。 ■無線LAN・WiFiアクセスポイント・HUBボックス・コントローラー 等にご利用頂けます。 3 4 構成内容 No. 名 称 個 数 材 質 色 /表面処理 1 カバー      1 難燃性ABS樹脂(UL94V-0) オフホワイト /シボ 2 フランジ付ベース 1 難燃性ABS樹脂(UL94V-0) オフホワイト /シボ 3 パネル      2 難燃性ABS樹脂(UL94V-0) オフホワイト /シボ 4 取付ビス     4 鉄   ニッケルメッキ   11
Page13

オプション部品(別売) 基板取付タッピングビス タッピングスペーサー EMシリーズ P26 TPSシリーズ P26 型番・寸法・標準価格 型 番 寸 法 付属取付ビス 自重 標準価格 ● オフホワイト W1 W2 H D PFF10- 2- 7W 124.3 100 22.5 67.3 ナベ頭タッピングビスM2.5×8 4本 60.8 430 PFF10- 2-10W 124.3 100 22.5 100.3 ナベ頭タッピングビスM2.5×8 4本 84.6 520 PFF10- 4- 7W 124.3 100 35 67.3 ナベ頭タッピングビスM2.5×8 4本 72 480 PFF10- 4-10W 124.3 100 35 100.3 ナベ頭タッピングビスM2.5×8 4本 99.1 580 PFF13- 3- 9W 149.3 125 25 85.3 ナベ頭タッピングビスM2.5×8 4本 90.8 550 PFF13- 3-13W 155.3 125 25 125.3 ナベ頭タッピングビスM2.5×8 4本 128.6 680 PFF13- 4- 9W 149.3 125 40 85.3 ナベ頭タッピングビスM2.5×8 4本 108.4 620 PFF13- 4-13W 155.3 125 40 125.3 ナベ頭タッピングビスM2.5×8 4本 152.3 740 PFF15- 3-10W 180.4 150 30 100.4 ナベ頭タッピングビスM2.5×8 4本 145.2 680 PFF15- 3-15W 180.4 150 30 150.4 ナベ頭タッピングビスM2.5×8 4本 211.3 840 PFF15- 5-10W 180.4 150 45 100.4 ナベ頭タッピングビスM2.5×8 4本 168.6 740 PFF15- 5-15W 180.4 150 45 150.4 ナベ頭タッピングビスM2.5×8 4本 235 940 PFF18- 4-12W 205.4 175 35 120.4 ナベ頭タッピングビスM2.5×8 4本 192.1 890 PFF18- 4-18W 205.4 175 35 175.4 ナベ頭タッピングビスM2.5×8 4本 209.8 1,130 PFF18- 5-12W 205.4 175 50 120.4 ナベ頭タッピングビスM2.5×8 4本 215.8 1,000 PFF18- 5-18W 205.4 175 50 175.4 ナベ頭タッピングビスM2.5×8 4本 299.7 1,300 PFF20- 4-13W 230.5 200 40 135.5 ナベ頭タッピングビスM3 ×8 4本 267.7 1,040 PFF20- 4-20W 230.5 200 40 200.5 ナベ頭タッピングビスM3 ×8 4本 376 1,390 PFF20- 6-13W 230.5 200 60 135.5 ナベ頭タッピングビスM3 ×8 4本 309.7 1,200 PFF20- 6-20W 230.5 200 60 200.5 ナベ頭タッピングビスM3 ×8 4本 422.9 1,570 PFF24- 4-17W 270.5 240 42.5 165.5 ナベ頭タッピングビスM3 ×8 4本 366.9 1,520 PFF24- 4-24W 270.5 240 42.5 240.5 ナベ頭タッピングビスM3 ×8 4本 513.5 2,030 PFF24- 6-17W 270.5 240 60 165.5 ナベ頭タッピングビスM3 ×8 4本 403.8 1,690 PFF24- 6-24W 270.5 240 60 240.5 ナベ頭タッピングビスM3 ×8 4本 560.8 2,270 NEW PFF28- 5-20W 310.5 280 45 200.5 ナベ頭タッピングビスM3 ×8 4本 529 2,530 NEW PFF28- 7-20W 310.5 280 65 200.5 ナベ頭タッピングビスM3 ×8 4本 593.4 2,800 NEW PFF28- 9-20W 310.5 280 90 200.5 ナベ頭タッピングビスM3 ×8 4本 667.6 3,280 NEW PFF32- 5-23W 350.5 320 45 225.5 ナベ頭タッピングビスM3 ×8 4本 665,7 3,190 NEW PFF32- 7-23W 350.5 320 70 225.5 ナベ頭タッピングビスM3 ×8 4本 748 3,610 NEW PFF32-10-23W 350.5 320 100 225.5 ナベ頭タッピングビスM3 ×8 4本 843.3 4,270 12
Page14

外観寸法図 ■製品のCADデータはホームページよりダウンロード可能です。 W1 W2 i 4-φ9 2-M3用外部取付穴 φ3.5 k 4-M2.3用ボス o 外径φ4.6 m 内部有効寸法 f 内部有効寸法 g 型 番 W1 W2 H D a b f g i j k l m n o PFF10-2-7W 124.3 100 22.5 67.3 18 14 92 58 77 44 62 29 66 17 111 PFF10-4-7W 124.3 100 35 67.3 30.5 26.5 91 57 77 44 62 29 66 29.5 111 PFF13-3-9W 149.3 125 25 85.3 20.5 16.5 117 76 102 62 87 47 87 19.5 136 PFF13-4-9W 149.3 125 40 85.3 35.5 31.5 116 75 102 62 87 47 87 34.5 136 W1 W2 i 4-φ9 2-M3用外部取付穴 φ3.5 4-M2.3用ボス k 外径φ4.6 o m 内部有効寸法 f 内部有効寸法 g 型 番 W1 W2 H D a b f g i j k l m n o PFF10-2-10W 124.3 100 22.5 100.3 18 14 92 91 77 77 62 62 66 17 111 PFF10-4-10W 124.3 100 35 100.3 30.5 26.5 91 90 77 77 62 62 66 29.5 111 PFF13-3-13W 155.3 125 25 125.3 20.5 16.5 117 116 102 102 87 87 87 19.5 139 PFF13-4-13W 155.3 125 40 125.3 35.5 31.5 116 115 102 102 87 87 87 34.5 139 13 H D 4.5 a j H D b 4.5 a j b l l 5 5 n 5 n 5 2 3 2 3
Page15

W1 180.4 W2 150 4-φ9 122 2-M4用外部取付穴 φ4.5 104 4-M2.3用ボス 164 外径φ4.6 102 内部有効寸法 f 内部有効寸法 g 型 番 W1 W2 H D a b f g n PFF15-3-10W 180.4 150 30 100.4 24.5 20 142 90 24 PFF15-5-10W 180.4 150 45 100.4 39.5 35 141 89 39 W1 180.4 4-φ9 W2 150 122 2-M4用外部取付穴 φ4.5 104 164 4-M2.3用ボス 外径φ4.6 102 内部有効寸法 g 内部有効寸法 f 型 番 W1 W2 H D a b f g n PFF15-3-15W 180.4 150 30 150.4 24.5 20 142 140 24 PFF15-5-15W 180.4 150 45 150.4 39.5 35 141 139 39 14 H D 150.4 5.5 a 122 H D 100.4 b 5.5 a 72 b 104 54 5 5 n 5 5 n 2.5 3 2.5 3
Page16

■製品のCADデータはホームページよりダウンロード可能です。 W1 205.4 W2 175 142 4-φ9 2-M4用外部取付穴 φ4.5 124 4-M2.3用ボス 外径φ4.6 189 123 内部有効寸法 f 内部有効寸法 g 型 番 W1 W2 H D a b f g n PFF18-4-12W 205.4 175 35 120.4 29 24 166 110 29 PFF18-5-12W 205.4 175 50 120.4 44 39 165 109 44 W1 205.4 W2 175 142 4-φ9 124 4-M4用外部取付穴 φ4.5 189 4-M2.3用ボス 外径φ4.6 123 内部有効寸法 f 内部有効寸法 g 型 番 W1 W2 H D a b f g n PFF18-4-18W 205.4 175 35 175.4 29 24 166 165 29 PFF18-5-18W 205.4 175 50 175.4 44 39 165 164 44 15 H D 175.4 6 a 142 b 130 H D 120.4 6 a 87 b 124 69 5 5 5 5 n n 2.5 3 2.5 3
Page17

W1 230.5 W2 200 162 4-φ9.8 2-M4用外部取付穴 φ4.5 143 6-M2.3用ボス 214 外径φ4.6 カバー側ボス 4個 フランジ側ボス 6個 135 内部有効寸法 f 内部有効寸法 g 型 番 W1 W2 H D a b f g n PFF20-4-13W 230.5 200 40 135.5 33 27 191 124 34 PFF20-6-13W 230.5 200 60 135.5 53 47 190 123 54 W1 230.5 W2 200 162 4-φ9.8 4-M4用外部取付穴 φ4.5 143 8-M2.3用ボス 214 外径φ4.6 135 内部有効寸法 f 内部有効寸法 g 型 番 W1 W2 H D a b f g n PFF20-4-20W 230.5 200 40 200.5 33 27 191 189 34 PFF20-6-20W 230.5 200 60 200.5 53 47 190 188 54 16 H D 200.5 6.5 a 162 H b 145 7 a D 135.5 b 97 143 78 5 5 n 5 5 n 2.5 3 2.5 3
Page18

■製品のCADデータはホームページよりダウンロード可能です。 W1 270.5 W2 240 198 4-φ9 4-M4用外部取付穴 φ4.5 179 6-M2.6用ボス 外径φ5 254 172 内部有効寸法 f 内部有効寸法 g 型 番 W1 W2 H D a b f g n PFF24-4-17W 270.5 240 42.5 165.5 35.5 29.5 230 154 36.5 PFF24-6-17W 270.5 240 60 165.5 53 47 229 153 54 W1 270.5 W2 240 198 4-φ9 4-M4用外部取付穴 φ4.5 179 9-M2.6用ボス 外径φ5 254 172 内部有効寸法 f 内部有効寸法 g 型 番 W1 W2 H D a b f g n PFF24-4-24W 270.5 240 42.5 240.5 35.5 29.5 230 229 36.5 PFF24-6-24W 270.5 240 60 240.5 53 47 229 228 54 17 H D 240.5 7 a 198 H D 165.5 b 181 7 a 123 b 106 179 104 5 5 n 5 5 2.5 3 n 2.5 3
Page19

W1 310.5 W2 280 234 4- φ9.8 4-M4用外部取付穴 φ4.5 106.5 106.5 213 9-M2.6用ボス 外径φ5 293.5 カバー側ボス 8個 204 ベース側ボス 9個 内部有効寸法 f 内部有効寸法 g 型 番 W1 W2 H D a b f g n PFF28-5-20W 310.5 280 45 200.5 38 32 269.5 189 38.5 PFF28-7-20W 310.5 280 65 200.5 58 50 268.5 187.5 58.5 PFF28-9-20W 310.5 280 90 200.5 83 75 266.5 185.5 83.5 W1 350.5 W2 320 270 4-φ9.8 4-M4用外部取付穴 φ4.5 123.5 123.5 247 9-M2.6用ボス 外径φ5 333.5 カバー側ボス 8個 236 ベース側ボス 9個 内部有効寸法 f 内部有効寸法 g 型番 W1 W2 H D a b f g n PFF32- 5-23W 350.5 320 45 225.5 38 32 309.5 214 38.5 PFF32- 7-23W 350.5 320 70 225.5 63 57 308 212 63.5 PFF32-10-23W 350.5 320 100 225.5 93 87 306 210 93.5 18 H D 225.5 7 a 175 b 152 H D 200.5 7 a 154 b 133 152 137 5 5 2.5 3.5 n 5 5 2.5 3.5 n
Page20

PFE SERIES シールドプラスチックケース 3 1 3 4 5 2 ■ PFシリーズのケース内側に導電性塗料ドータイト(ニッケルフィラーを混入したアクリル樹脂) テクニカルデータ を塗装した電磁シールドケースです。 ■パネル面に段差が無いフラットデザインのプラスチックケースです。 温度範囲:-10℃~+60℃ ■難燃性ABS(UL94V-0) 製です。 ■基板取付用のボスが付いています。 ■卓上使用、壁面取付に適したすっきりとしたデザインのケースです。通信機 ・ 測定器 ・ コントローラー等、様々な機器にご利用頂けます。 ■カスタム製品(穴加工・インクジェット印刷・塗装)については巻末のページをご覧下さい。 ■CADデータ(DXF/DWG)でご依頼いただくと5%割引、リピート注文品は5%割引致します。 構成内容 No. 名 称 個 数 材 質 色 /表面処理 導電性塗料 1 カバー    1 難燃性ABS樹脂(UL94V-0) オフホワイト /シボ ドータイト 2 ベース    1 難燃性ABS樹脂(UL94V-0) オフホワイト /シボ ドータイト 3 パネル    2 難燃性ABS樹脂(UL94V-0) オフホワイト /シボ ドータイト 4 取付ビス   4 鉄 ニッケルメッキ   ─ 5 差込式ゴム足 4 エラストマ(UL94HB) ダークグレー    ─ ※付属取付ビスPFE13-4-9、15-3-10、15-5-15はナベタッピングM2.5×8、PFE20-4-13はナベタッピングM3×8。 オプション部品(別売) チルトレッグ 基板取付タッピングビス タッピングスペーサー 壁掛けブラケット TLWシリーズ P24 EM-2.3 P26 TPSシリーズ P26 WMシリーズ P25 19
