イージーリフトカタログ

製品カタログ

MAX250kgまで搬送可能!老若男女問わず誰でも簡単に使用できます!弊社HPに動画掲載しておりますのでご覧ください。
出張デモンストレーション随時受付中!

このカタログについて

ドキュメント名 イージーリフトカタログ
ドキュメント種別 製品カタログ
ファイルサイズ 1.1Mb
取り扱い企業 アムンゼン株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

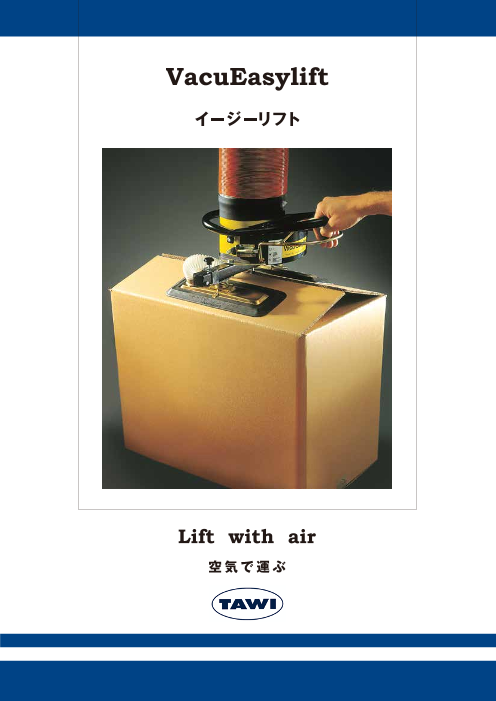

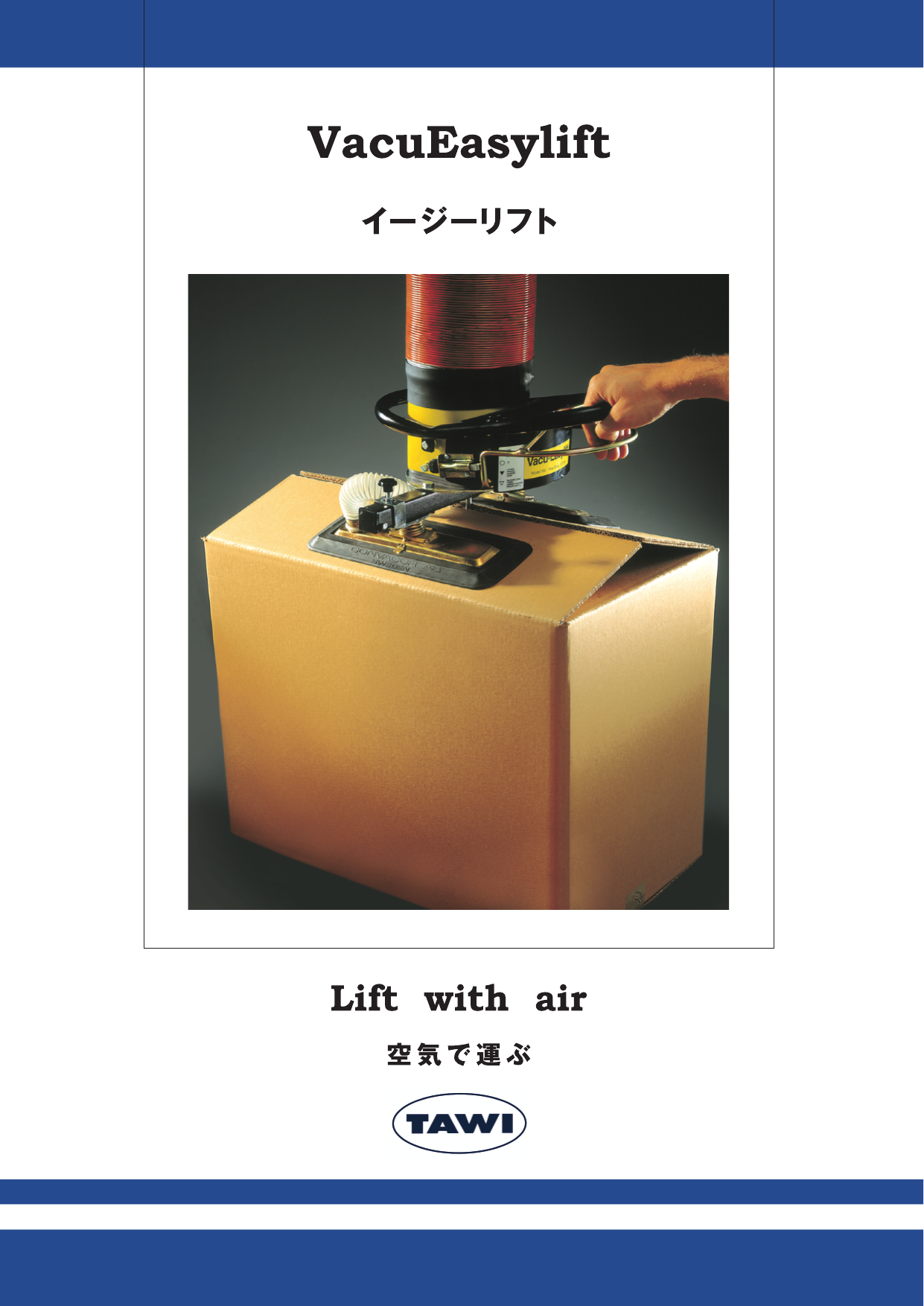

VacuEasylift イージーリフト Lift with air 空気で運ぶ
Page2

 VacuEasylift イージーリフト 重量物の搬送作業システムのご提案 ”作業環境の改善 ”と”安全 ”をご提案します   省力 (腰痛対策)   省人 (複数者での作業を1名での作業へ)   作業の均一化 (女性でも重量物の搬送作業を可能に)   イージーリフトは1台のバキュームモーターだけで吸着と上下動の両方の作業を行える 非常にユニークな真空方式バランサーです。  指先だけの簡単なレバー操作で、誰にでも重い荷物が簡単に運べます。 複雑な操作は一切無く、作業者はまるで自分の手で荷物を運んでいる様にスムーズな 作業が行えます。   無理な姿勢でも腰に負担はかかりません。 1
Page3

www.amundsen.jp 【 イージーリフトの特徴 】 ● 簡単なレバー操作だけで、誰にでも安全にスピーディーな操作が出来ます 指の力でレバーを上げ下げすれば、本体ユニットも同時に上下します 重い荷物を腕の力で運ぶのは、もう終りにしましょう! ● シンプルな構造で、様々な場所に手軽に設置できます。作業範囲の大きさも 自由に設定でき、1台で200㎡以上の広さをカバーする事も可能です。 ● 搬送物に合わせた吸着パットを豊富に揃えてあります。また、吸着パットの交換も簡単に 行えますので、多品種対応にも最適です。 ● 吸着以外の用途にも使用できます。(フック仕様・クランプ仕様等) ● 吸着搬送物を任意の高さで空中静止できます。(バランス機能) ● 動力源はバキュームモーター用のAC200V電源だけでOKです。 エアー源は必要ありません。 ● 構造が非常に簡単で、メンテナンスの手間、費用がほとんどかかりません。 ● 作業中に万一停電になっても、搬送物を吸着保持したままの状態でヘッド・パット部が ゆっくり下降するので安全です。(搬送物を落下させません) トップスイベル内の逆止弁が作用します(安全機能) 2
Page4

 VacuEasylift イージーリフト   ◆ リフトユニット・モデル     吊荷重等の条件により、13種類のリフトユニットより     最適な仕様をご提案します。     吊荷重が大きくなるとリフトユニットの仕様も大きくなります。    (リフトチューブ断面積が大きくなります) ● ミニユニット概要 モデル 吊荷重 チューブ内径寸法 チューブ長 ストローク(揚程) VM 80 18 kg φ80 mm 2,000 mm 1,500 mm VM100 30 kg φ100 mm 2,500 mm 1,700 mm VM120 40 kg φ120 mm 2,500 mm 1,700 mm VM140 50 kg φ140 mm 2,500 mm 1,700 mm ● シングルユニット概要 モデル 吊荷重 チューブ内径寸法 チューブ長 ストローク(揚程) VM160 60 kg φ160 mm 2,500 mm 1,700 mm VM180 80 kg φ180 mm 2,500 mm 1,700 mm VM200 100 kg φ200 mm 2,500 mm 1,700 mm VM230 120 kg φ230 mm 2,500 mm 1,700 mm VM250 180 kg φ250 mm 2,500 mm 1,500 mm VM300 250 kg φ300 mm 2,500 mm 1,500 mm ● ダブルユニット概要 モデル 吊荷重 チューブ内径寸法 チューブ長 ストローク(揚程) VM2160 120 kg φ160 mm × 2本 2,500 mm 1,700 mm VM2180 160 kg φ180 mm × 2本 2,500 mm 1,700 mm VM2200 200 kg φ200 mm × 2本 2,500 mm 1,700 mm 各モデルにてチューブ長:4,000mm(ストローク:2,700mm)がございます ストローク(揚程)はリフトチューブを切断する事で調整が可能です SUS仕様(フレーム・操作レバー・ハンドル)でのご提案も可能です:VM100~VM200モデル 3
Page5

www.amundsen.jp  ◆ リフトユニット-ハンドル形状 ● ミニユニット用 【 ラウンドハンドル 】 【 フレキシブルハンドル 】 【 ミニ用ハンドル 】 ● シングルユニット用 【 標準ハンドル 】 【 フレキシブルハンドル 】 【 標準ロングハンドル 】 ● ダブルユニット用   ・ 各種ハンドル仕様は標準型です   ・ ハンドル長さ等を特注寸法での製作も行っております   ・ 作業内容、環境に合わせた仕様にてご提案させて頂きます 【 標準ハンドル 】 4
Page6

 VacuEasylift イージーリフト   ◆ バキュームモーター     イージーリフトの真空源であるバキュームモーターは    スウェーデンTAWI社がイージーリフト専用に開発した    ブロアモーターです。     従来のブロアモーターと比べて非常に高い真空圧を    発生させる事ができるので、イージーリフトの真空源    としてだけではなく、ロボットや自動機の真空源として    も注目されています。 モデル 50Hz(kw) 60Hz(kw) リフトユニットモデル モーター寸法(mm) 自重 SA200/2 1.1 1.3 VM80 W:500 × D:380 × H:420 49 kg SA320/2 2.2 2.55 VM100 ~ VM160 W:535 × D:335 × H:450 34 kg SA350/2 3.0 3.45 VM160 ~ VM300 W:630 × D:335 × H:450 41 kg SA450/2 5.5 6.6 VM160 ~ VM300 W:700 × D:420 × H:520 67 kg 3相200V,20A相当をご準備願います  ◆ 防音カバー    バキュームモーターは84dB相当(弊社工場測定)の動作音が発生します    2種類の仕様にて防音カバーをご提案可能です 仕様 防音カバー Eタイプ 仕様 防音カバー Sタイプ カバー材質 ABS樹脂製カバー カバー材質 SS製カバー 防音効果 約-5dB相当 防音効果 約-20dB相当 製品寸法 W:720mm×D:500mm×H:600mm 製品寸法 W:1,100mm×D:500×H:680mm ※防音効果の測定値は、弊社における工場での実測値となっております   機械の設置環境等により数値は変化します   ◆ モーター架台     バキュームモーターの固定    又は、エアーフィルター・スイッチボックスを一まとめにした     3点式架台もご提案が可能です 5
Page7

www.amundsen.jp  ◆ エアーフィルター     バキュームモーター保護用のエアーフィルターです(エレメント:乾式仕様)    設置現場の環境・お取扱いの荷物に合わせて標準タイプ・大型タイプをご提案致します モデル フィルター寸法 用途 設置方式 標準タイプ(写真:左側) φ165mm × H:205mm 一般作業現場用 壁面取付用ブラケット付 大型タイプ(写真:右側) φ320mm × H:500mm 粉袋作業現場・etc 床置き式 フレーム:SS製 ( フレーム:SUS仕様でのご提案も可能です ) フレーム蓋部分:エアーリーク弁付( スピードコントロール・異重量ワーク調整用 )   ◆ エアーチューブ    バキュームモーター・エアーフィルター・リフトユニットを接続するエアーチューブです リフトユニットモデル リフトユニット~エアーフィルター間 エアーフィルター ~ バキュームモーター間 VM80 φ25mm (内径) φ25mm(内径) VM100 ~ VM140 φ38mm (内径) φ52mm(内径) VM160 ~ VM300 φ52mm (内径) φ52mm(内径) エアーチューブ規格長さ:7.5m,10m,15mの3種類をシステムに合わせて選択(切断・接続)します VM100~VM140:φ38mm(内径)のエアチューブにて全長が30mを超える場合はφ52mm(内径)を選択します 塩化ビニール製:芯材SS製ワイヤー入り(強度補強用) 6
Page8

 VacuEasylift イージーリフト  ◆ 吸着パット     イージーリフトは本体標準機種だけでも68機種あります。形状・寸法の特注対応も可能です。    ワンタッチカプラーを装着させれば、吸着パットの交換も工具を使わずに数秒で行えます。     イージーリフトは多少のエアーリーク(空気漏れ)は問題有りません。表面に凹凸が有る品物(外壁ボード等)でも    簡単に持上げてしまいます。     吸着パット以外のアタッチメント(フックやチャッキングアタッチメント)を装着する事も可能です。 7
Page9

www.amundsen.jp ◆ 吸着パット 標準機種 ●VM80用 #85510 #85520 #85530 85*200 φ145 φ130 ※パット・ゴム寸法:mm ●VM100・VM120・VM140用 袋用 #30200 #30320 #30600 #30650 #30700 #30710 φ200 190*300 80*200-2連 80*200-2連 95*255 140*205 ピッチ固定 ピッチ可変 #30810 #30350 #30270 #30250 #30260 アングルアダプター 回転ユニット ジョイントアダプター ワンタッチカプラー ワンタッチカプラー 90度反転 機種変換用 本体用 パット用 ●VM160・VM180用 袋用 #10230 #10320 #10400 #10500 #10600 #10630 φ270 240*400 130*570 130*570 120*320-2連 120*320-4連 曲面 平面 ピッチ可変 外側:ピッチ可変 #10650 #10700 #10710 #10850 #10810 #10350 φ200-2連 205*330 195*290 205*330 アングルアダプター 回転ユニット ピッチ可変 フラップ押付 サイドリフター 90度反転 【 #10600・#10650 関連補足事項 】 #10600・ガイドバー:400mm,#10610:800mm,#10620:1,200mm #10250 #10260 #10650・ガイドバー:400mm,#10670:600mm,#10680:800mm,#10690:1,200mm ワンタッチカプラー ワンタッチカプラー 本体用 パット用 ●VM200・VM230用 袋用 #20320 #20600 #21200 #20810 #21250 #21260 240*400 150*390-2連 φ320 アングルアダプター ワンタッチカプラー ワンタッチカプラー ピッチ可変 90度反転 本体用 パット用 ●VM2160・VM2180用 #41360 #41370 205*330-2連 205*330-2連 SUS仕様に関してはお問合せ下さい(各種有り) ピッチ可変 ピッチ固定 吸着パットゴム:白ゴム仕様有ります 8
Page10

 VacuEasylift イージーリフト   ◆ イージーリフト取付架台 ( ジブクレーン式 )    柱部分(旋回部)を軸にレールを旋回させて荷物を搬送します。 架台設置仕様 ● 側柱式 ● 天井固定式 ● 床上固定式 ● フォークリフト(ハンドフォーク)移動式 ● キャスター移動式 アームの長さや旋回角度も自由に設定できます。 レール仕様 レール重量 形式 アーム長 2,000 mm 3,000 mm 4,000 mm 5,000 mm 6,000 mm アルミ製 2.4 kg・m 標準型 最大 80 60 40 ― ― LR86 2.4 kg・m 強化型 吊荷重 80 80 60 40 ― 240度旋回 2.4 kg・m 低天井型 ( kg ) 40 40 ― ― ― 6.4 kg・m 240度旋回 最大 250 250 250 200 180 6.4 kg・m 340度旋回 吊荷重 180 180 120 120 ― SS製 340度旋回 6.4 kg・m ( kg ) 80 80 ― ― ― 低天井型       ●床上固定式   ●側柱式    ●フォークリフト移動式       ●キャスター移動式 9
Page11

www.amundsen.jp  ◆ イージーリフト取付架台 ( 天井走行式 )     レールの組合せ(材種・長さ etc)により広い作業範囲を    ご提案します。    複数の搬送地点を連続的に結びつけ、天井空間を完全    に網羅し、面運動がスムーズな搬送作業をサポート。    レールの取付部はクランプ式です。拡張・移設が簡単に    行えます。 レール材種:アルミ(Lyftman LR86,LR113)         鋼製(SS製)KBKシステム ● モノレール仕様 ● X-Yレール仕様(シングルガーター・ダブルガーター) ● プルアップ仕様(低天井仕様) ● テレスコピック仕様(ガーター部滑り出し機能) ● カーブ仕様  1.ランウェイレール 2.ガーターレール 3.吊りポイント・サスペンションセット 4.クレーンサスペンションアイセット  5.レールジョイントセット 6.エンドキャップ 7.トロリー 8.荷重シール  9.ケーブルキャリア 10.ケーブルクランプ 11.キャップ 12.CEマーク A B C D E F G K レール ランウェイ ガーター ガーター デットスペース デットスペース ガーター長 トロリー高 システム全高 スパン オ-バ-ハング オ-バ-ハング (原点側) L N S T Y ランウェイ 吊ポイント ランウェイ ランウェイ 吊ポイント 全長 スパン オ-バ-ハング オ-バ-ハング オ-バ-ハング 10
Page12

 VacuEasylift  イージーリフト  イージーリフト”VacuEasylift”はスェーデンTAWI社の最新鋭工場で一貫生産され 世界30ヶ国以上に出荷されている世界で最もポピュラーな真空方式バランサーです。  今では欧米だけでも30,000台以上の”VacuEasylift”が稼動しており、作業効率 のアップと作業者の健康と安全に大きく貢献しています。    【 見積り依頼フォーム 】 お手数をお掛け致しますが、下記事項をご記入の上、弊社宛にFAX送信をお願い申し上げます。 ● お客様情報 お客様名(会社名) : ご担当者様部署 : ご担当者様名 : ご住所 : TEL : FAX : mail : ● ワーク(荷物)・作業内容情報 ワーク種類 : ワーク重量 : ワーク寸法 : 作業内容 : 希望作業高さ : ● 架台仕様(下記よりお選び下さい) □ 側柱式   □ 床上固定式   □ 天井固定式   □ フォークリフト移動式   □キャスター移動式 アーム長さ :                m □ 天井走行式 作業範囲 : ランウェイ(走行側)       m  ×  ガーター(横行側)       m 設置場所・天井高さ : 設置場所・階数 : ● その他 防音カバー ( 有 ・ 無 )  □ 標準カバー   □ 防音カバーEタイプ   □ 防音カバーSタイプ    アムンゼン 株式会社 販売代理店    ■本社 〒234-0055      神奈川県横浜市港南区日野南7-22-2    ■横浜RDセンター 〒236-0004      神奈川県横浜市金沢区福浦2-4-2     TEL:045-353-7620     FAX:045-353-7630    http://www.amundsen.jp
