電磁弁を利用して少量の液体を無駄なく精密にスプレー且つ間欠塗布でもスプレー角度と粒子径の大きさが変わらない！
主な特徴は一般的に極少量のスプレー且つ小さな粒子径を求める場合は二流体ノズル（空気と液体を混合させてスプレーする方法）が主流ですが、このシステムは一流体で行います。
電磁弁バルブを使用する事により間欠スプレーを行ってもスプレーの角度、粒子径は一定にスプレー出来ます。
二流体で形成される粒子にはスピードがあり、塗着効率が非常に悪く、高価な液体も無駄にしてしまいます。
この点を考慮に入れ一流体ノズルで形成された粒子のスピードにより塗着効率は改善され、効率良くスプレーさせる事が出来るシステムです。
このカタログについて
| ドキュメント名 | レヒラー社製VarioSprayII（パルス噴霧スプレーノズル） |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 521.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | ティックコーポレーション株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

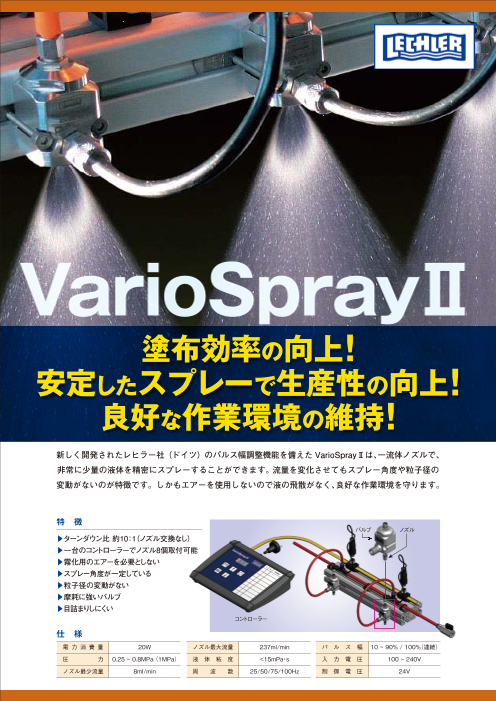

Page1
VarioSprayⅡ
塗布効率の向上！
安定したスプレーで生産性の向上！
良好な作業環境の維持！
新しく開発されたレヒラー社（ドイツ）のパルス幅調整機能を備えたVarioSprayⅡは、一流体ノズルで、
非常に少量の液体を精密にスプレーすることができます。 流量を変化させてもスプレー角度や粒子径の
変動がないのが特徴です。しかもエアーを使用しないので液の飛散がなく、良好な作業環境を守ります。
特 徴
バルブ ノズル
▶ターンダウン比 約10：1（ノズル交換なし）
▶一台のコントローラーでノズル8個取付可能
▶霧化用のエアーを必要としない
▶スプレー角度が一定している
▶粒子径の変動がない
▶摩耗に強いバルブ
▶目詰まりしにくい
コントローラー
仕 様
電 力 消 費 量 20W ノズル最大流量 237ml/min パ ル ス 幅 10 ~ 90% / 100%（連続）
圧 力 0.25 ~ 0.8MPa（ 1MPa） 液 体 粘 度 <15mPa・s 入 力 電 圧 100 ~ 240V
ノズル最少流量 8ml/min 周 波 数 25/50/75/100Hz 制 御 電 圧 24V
Page2
VarioSprayⅡ は
加湿、消毒、潤滑、コーティングに最適です。
流量調整の例
パルス幅調整とは、周波数が一定に保たれている時、方形波の信号のON時間（ton）とOFF（toff）の変化
のことです。周波数fは周期Tの逆数です。スプレーをする時間ton と周期Tの割合を、デューティ比D、
パルス幅率（DC=デューティサイクル）で示します。デューティサイクルが小さいほど流量は少なくなります。
α= デューティサイクル10－100%で一定
用途例
食品・飲料
バクテリア駆除のためのアルコールスプレー ／ パンの光沢効果のためのスプレー
オーブンで焼いた製品の加湿 ／ 食型、天板への油塗布
ビタミン、低粘度の砂糖液等のスプレー ／ ガラス瓶の擦り傷対策
木材・プラスチック加工
繊維素材の加湿 ／ ローラーの加湿 ／ 装飾前の木材ボードへの水スプレー
自動車・電気
自動車のドアパネルの断熱材として使用される天然繊維へ殺虫剤スプレー
はんだ付け工程での部品保護
■レヒラー社日本総代理店
〒111-0053 東京都台東区浅草橋3-34-10 ドヌール浅草橋
LEC. Vario Spray Ⅱ Vol.1(1503TM)
◆本カタログ掲載商品の外観、仕様は予告なく変更することがあります。
