ファイバーレーザー溶接機 FANATEC

ファイバーレーザー溶接機 総合案内カタログ

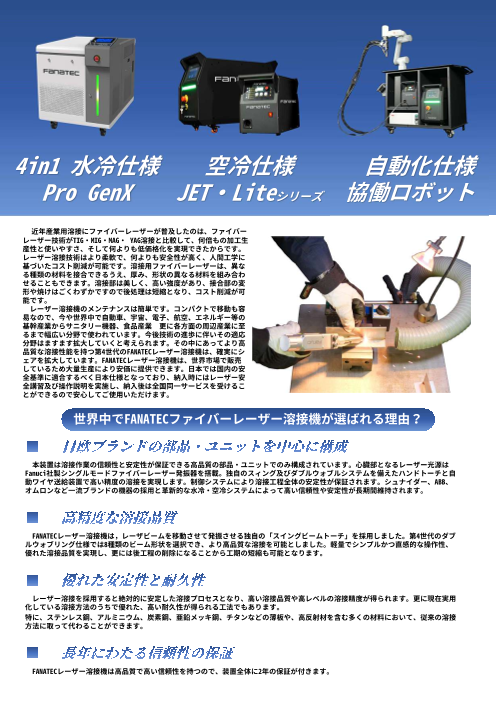

4in1 水冷仕様 空冷仕様 自動化仕様 Pro GenX JET・Liteシリーズ 協働ロボット 近年産業用溶接にファイバーレーザーが普及したのは、ファイバー レーザー技術がTIG・MIG・MAG・ YAG溶接と比較して、何倍もの加工生 産性と使いやすさ、そして何よりも低価格化を実現できたからです。 レーザー溶接技術はより柔軟で、何よりも安全性が高く、人間工学に 基づいたコスト削減が可能です。溶接用ファイバーレーザーは、異な る種類の材料を接合できるうえ、厚み、形状の異なる材料を組み合わ せることもできます。溶接部は美しく、高い強度があり、接合部の変 形や焼けはごくわずかですので後処理は短縮となり、コスト削減が可 能です。 レーザー溶接機のメンテナンスは簡単です。コンパクトで移動も容 易なので、今や世界中で自動車、宇宙、電子、航空、エネルギー等の 基幹産業からサニタリー機器、食品産業 更に各方面の周辺産業に至 るまで幅広い分野で使われています。今後技術の進歩に伴いその適応 分野はますます拡大していくと考えられます。その中にあってより高 品質な溶接性能を持つ第4世代のFANATECレーザー溶接機は、確実にシ ェアを拡大しています。FANATECレーザー溶接機は、世界市場で販売 しているため大量生産により安価に提供できます。日本では国内の安 全基準に適合するべく日本仕様となっており、納入時にはレーザー安 全講習及び操作説明を実施し、納入後は全国同一サービスを受けるこ とができるので安心してご使用いただけます。 世界中でFANATECファイバーレーザー溶接機が選ばれる理由？ 本装置は溶接作業の信頼性と安定性が保証できる高品質の部品・ユニットでのみ構成されています。心臓部となるレーザー光源は Fanuci社製シングルモードファイバーレーザー発振器を搭載。独自のスィング及びダブルウォブルシステムを備えたハンドトーチと自 動ワイヤ送給装置で高い精度の溶接を実現します。制御システムにより溶接工程全体の安定性が保証されます。シュナイダー、ABB、 オムロンなど一流ブランドの機器の採用と革新的な水冷・空冷システムによって高い信頼性や安定性が長期間維持されます。 FANATECレーザー溶接機は，レーザビームを移動させて発振させる独自の「スイングビームトーチ」を採用しました。第4世代のダブ ルウォブリング仕様では8種類のビーム形状を選択でき、より高品質な溶接を可能としました。軽量でシンプルかつ直感的な操作性、 優れた溶接品質を実現し、更には後工程の削除になることから工期の短縮も可能となります。 レーザー溶接を採用すると絶対的に安定した溶接プロセスとなり、高い溶接品質や高レベルの溶接精度が得られます。更に現在実用 化している溶接方法のうちで優れた、高い耐久性が得られる工法でもあります。 特に、ステンレス鋼、アルミニウム、炭素鋼、亜鉛メッキ鋼、チタンなどの薄板や、高反射材を含む多くの材料において、従来の溶接 方法に取って代わることができます。 FANATECレーザー溶接機は高品質で高い信頼性を持つので、装置全体に2年の保証が付きます。

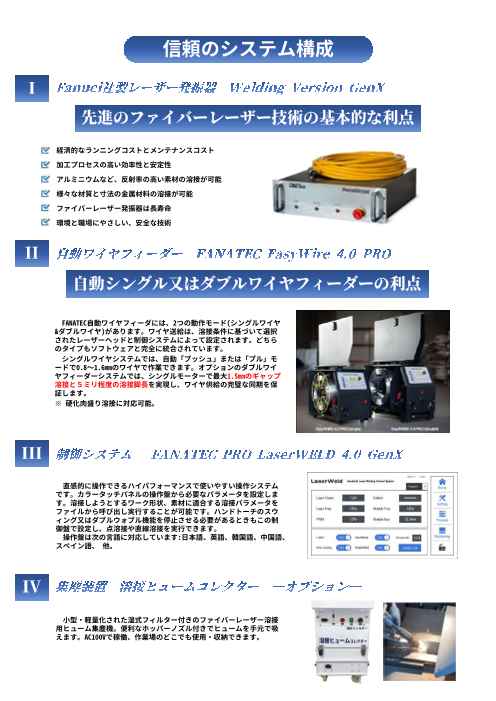

I 信頼のシステム構成 I 先進のファイバーレーザー技術の基本的な利点 経済的なランニングコストとメンテナンスコスト 加工プロセスの高い効率性と安定性 アルミニウムなど、反射率の高い素材の溶接が可能 様々な材質と寸法の金属材料の溶接が可能 ファイバーレーザー発振器は長寿命 環境と職場にやさしい、安全な技術 II 自動シングル又はダブルワイヤフィーダーの利点 FANATEC自動ワイヤフィーダには、2つの動作モード(シングルワイヤ &ダブルワイヤ)があります。ワイヤ送給は、溶接条件に基づいて選択 されたレーザーヘッドと制御システムによって設定されます。どちら のタイプもソフトウェアと完全に統合されています。 シングルワイヤシステムでは、自動「プッシュ」または「プル」モ ードで0.8〜1.6mmのワイヤで作業できます。オプションのダブルワイ ヤフィーダーシステムでは、シングルモーターで最大1.5mmのギャップ 溶接と５ミリ程度の溶接脚長を実現し、ワイヤ供給の完璧な同期を保 証します。 ※ 硬化肉盛り溶接に対応可能。 III 直感的に操作できるハイパフォーマンスで使いやすい操作システム です。カラータッチパネルの操作盤から必要なパラメータを設定しま す。溶接しようとするワーク形状、素材に適合する溶接パラメータを ファイルから呼び出し実行することが可能です。ハンドトーチのスウ ィング又はダブルウォブル機能を停止させる必要があるときもこの制 御盤で設定し、点溶接や直線溶接を実行できます。 操作盤は次の言語に対応しています:日本語、英語、韓国語、中国語、 スペイン語、 他。 IV 小型・軽量化された湿式フィルター付きのファイバーレーザー溶接 用ヒューム集塵機。便利なホッパーノズル付きでヒュームを手元で吸 えます。AC100Vで稼働、作業場のどこでも使用・収納できます。

FANATEC 4.0 Pro GenX 4 in 1 水冷仕様 溶接品質と溶接速度を決める重要な構成要素はハンドトーチです。水冷式を採用することによ り安定性が増し、過熱による作業の中断などが発生しません。また軽量で作業者の手にしっくり と収まるような人間工学的なデザインです。 FANATEC独自のレーザーヘッドは、とりわけ、軽量構造、シンプルでユーザーフレンドリーな 操作、信じられないほどの品質の溶接、高速溶接、歪取り等の後処理を削減が特徴です。さらに、 FANATECレーザートーチは水冷のため、高使用率で中断することなく溶接作業ができます。 また、自動制御された可動レンズ付きトーチにより、材料のギャップを補うことができます。 従来の手動レーザー溶接の技術では得られなかった、可変スポットサイズによる優れた溶接部の 形成が可能です。 独自のスイングビームシステムにより、従来のTIG・MIG・MAG溶接より2～10倍、 標準的なレーザ溶接機より2～4倍速く溶接できます。 溶接モード 切断モード 溶接焼け取りモ レーザークリーナーモード ード （錆、塗料、汚れ、黒皮等の除去、脱脂） 4in1ハンドトーチは溶接/薄板切断/溶接焼け取り/レーザークリーニングが可能 4in1レーザー制御システム（上記4モードの制御）とタッチスクリーンを含む 0～5mmの範囲でスウィング幅調節が可能 ノズルがワークから離れると自動的にレーザービームが停止する安全機能 溶接、切断、溶接焼け取りのための各種ノズルチップのキットが標準付属 幅広シーム溶接、低いブローホール発生率、優れた溶接プールの保持 美しいウロコビード、狭い溶接幅と深い溶込み深さ、少ない熱影響！ 4in1機能説明動画

FANATEC 空冷仕様 JET・Liteシリーズ 先進のファイバーレーザー溶接技術を誰でもどこでも使えるように！ FANATEC JET・Liteシリーズは、独自の最新技術と設計により、本体とトーチ を大幅に軽量化しました。 最大2000Wのパワフルな出力を誇りながら、機器本体は74kg、トーチはわずか 900gまたは650gと軽量化を実現。これにより、現場での取り回しが格段に向上 しました。ご好評いただいているダブルワイヤーフィーダーに対応し、溶接焼 け取りモードとレーザークリーナーモードを搭載。 JETシリーズは台車が標準付属するため、ワイヤー送給装置や保護ガスボンベ をまとめて搭載でき、どこへでもスムーズに移動して作業ができます。 Liteシリーズ 溶接専用トーチ ・溶接専用ハンドトーチ: 溶接とシームクリーニング（溶接焼け取り）機能を 兼ね備え、軽量化を実現。 ・トーチにワイヤー送給装置ON/OFFスイッチ搭載: 手元で直接操作が可能になり、 ワイヤー送給のON/OFFがスムーズに行えます。 JETシリーズ 3in1トーチ ・3in1 多機能ハンド溶接トーチ：溶接、リモートクリーニング、シームクリ Liteシリーズ 溶接専用トーチ ーニング（溶接焼け取り）機能を備えています。 ・直感的なステータス表示：溶接機の状態を追跡できるインジケータライトが 付属されています。 共通特徴 ・強力な空冷機能：連続使用しても過熱することはなく、4時間（実証済み）の 安定した動作を実現します。 ・人間工学に基づいたデザイン：溶接手袋を着用していても、物理的なボタン で簡単に動作の停止/開始できます。 JETシリーズ 3in1トーチ ・使い勝手が良く、全てのパラメータを迅速に調整可能。 ・レーザーの位置調整が容易で、レーザーのずれを気にする必要がありません。 ・ユーザーの保護を十分考慮し、安全設定が充実。 ・材質や板厚等によるプリセット条件設定があります。ワンクリックするだけ で、高精度な溶接をすぐできます。 ・溶接条件のメモリー機能があり、実際にワークによって好きな溶接条件を保 存できます。

レーザー溶接機 FANATEC 4.0 Pro GenX 仕様 項目 FANATEC-1000W FANATEC-1500W FANATEC-2000W FANATEC-3000W レーザー出力 1000W 1500W 2000W 3000W 波長 1080±10nm 1080±10nm 1080±10nm 1080±10nm ケーブル長* 7m 7m 7m 7m 発振モード 連続/パルス 連続/パルス 連続/パルス 連続/パルス 位置決めガイド 赤色可視レーザ( 点) 赤色可視レーザ(点) 赤色可視レーザ(点) 赤色可視レーザ(点) 805mm (880mm) ガス流量 5-15L/min 10-15L/min 10-15L/min 10-15L/min 所要電源** 220V(単相) 220V(単相) 220V(単相) 380V(三相) 消費電力 5KW 7KW 9KW 11KW 電源周波数 50又は60Hz 50又は60Hz 50又は60Hz 50又は60Hz ブレーカー電流 25A 32A 40A(max) 50A(max) トーチ重量 1000g 1000g 1000g 1000g ハンドトーチ スウィング/ スウィング/ スウィング/ スウィング/ 操作モード スポット/線状 スポット/線状 スポット/線状 スポット/線状 1183mm (1290mm) 焦点距離 150mm 150mm 150mm 150mm 溶接スピード 0-160mm/秒 0-190mm/秒 0-215mm/秒 0-230mm/秒 奥行 1183mm (1290mm) 冷却方法 水冷(内蔵ラジエターによる) 高さ 1042mm (1185mm) 安全機構 発光可信号＋安全ロック＋接触スイッチ/安全クランプ＋光学回折 操作盤 PLCタッチパネル 幅 805mm (880mm) ワイヤ送給 自動送給/巻き上げ 重量 270kg (330kg) 溶接ワイヤー径 0.8, 1.0, 1.2, 1.6 mm *特注にて15mへ変更可(1000W除く) **3000Wタイプには別置き昇圧トランス（三相200V電源）が付属します *()内は3kw機種データ レーザー溶接機 FANATEC Jet／Lite 空冷仕様 項目 FANATEC JETシリーズ 3 in 1 FANATEC Liteシリーズ（溶接専用機） 奥行 883mm 機種 FANATEC-JET1500W FANATEC-JET2000W FANATEC-Lite1200W FANATEC-Lite1700W レーザー出力 1500W 2000W 1200W 1700W 高さ 736mm 波長 1070 nm 1070 nm 1070 nm 1070 nm 幅 433mm ケーブル長 約 10m 約 10m 約 10m 約 10m 発振モード 連続/パルス 連続/パルス 連続/パルス 連続/パルス 433mm 位置決めガイド 赤色可視レーザ(点) 赤色可視レーザ(点) 赤色可視レーザ(点) 赤色可視レーザ(点) ガス流量 10-15L/min 10-15L/min 10-15L/min 10-15L/min 所要電源** 230V(単相) 230V(単相) 230V(単相) 230V(単相) 消費電力 7KW 8KW 7KW 8KW 電源周波数 50又は60Hz 50又は60Hz 50又は60Hz 50又は60Hz ブレーカー電流 29A 35A 29A 35A トーチ重量 約 900g 約 900g 約 650g 約 650g 883mm 本体重量 約 74kg 約 74kg 約 74kg 約 74kg ハンドトーチ スウィング/ スウィング/ スウィング/ スウィング/ 操作モード スポット/線状 スポット/線状 スポット/線状 スポット/線状 焦点距離 150mm 150mm 150mm 150mm 溶接スピード 0-133mm/秒 0-150mm/秒 0-133mm/秒 0-150mm/秒 冷却方法 空冷 安全機構 発光可信号＋安全ロック＋接触スイッチ/安全クランプ＋光学回折 操作盤 PLCタッチパネル ワイヤ送給 自動送給/巻き上げ 溶接ワイヤー径 0.8, 1.0, 1.2, 1.6 mm ファイバーｖｓＴＩＧ 比較動画 チタンのほか 異種金属の溶接もできます。 アルミニウム 亜鉛メッキ鋼 ステンレス 炭素鋼 1042mm (1185mm) 736mm 736mm

FANATEC 自動化専用機種 協働ロボット FANATECは、お客様の自動化溶接ニーズに応えるため、高性能なロボット専 用レーザー溶接システムを提供します。 幅広いロボットに対応: 主要ロボットメーカー各社の製品と高い互換性があ ります。標準的なI/O信号制御インターフェースを採用しているため、既存の ロボット資産を最大限に活用でき、最適なシステムを自由に構築いただけます。 ロボット溶接専用トーチ: ロボット溶接専用に設計された高精度・高品質な 溶接ヘッドを搭載。複雑な溶接や多品種生産においても、優れた柔軟性を発揮 し、高品質な溶接を実現します。 ロボット溶接に特化した制御システム: 専用制御システムにより、一つの溶 接タスク内で複数の異なる溶接条件を細かく設定できます。レーザー出力、溶 接速度、スイング条件などのパラメータの調整が可能です。 シンプルで使いやすい: ロボットのティーチングペンダントと連携し、容易 にセットアップができます。最大64組の溶接条件の保存ができます。 また、様々なアプリケーションに素早く対応し、生産効率を向上させることが 可能です。 紹介動画 FANATECは、ハンドトーチ機能を統合した協働ロボット溶接システムを提供 し、お客様の生産性向上に貢献します。主な特長は以下の通りです。 ロボットメーカーとの戦略的提携：有名ブランドロボットメーカーと共同試 験を実施し、ユーザーのニーズを満たすために多様な協働ロボットモデルを提 供しています。 互換性：FANATEC溶接機は、ほとんどの協働ロボットと互換性があります。 手動溶接から自動溶接への切り替え：FANATECの協働ロボットは、ハンド溶 接トーチを利用しています。レーザー溶接機には手動/自動切り替えボタンが 装備されており、ハンド溶接と自動溶接をすばやく切り替えることができます。

推奨溶接条件 材料の欄は材質と厚さ CS&SUS：炭素鋼及びステンレス AL：アルミニウム 材料 レーザー出力 速度 ガス流量 スウィング幅 スウィング mm W cm/分 L/分 mm 周波数 Hz 1000W(お勧め溶接板厚：0.5mm~) CS&SUS 0.5 250-500 50-75 10 0.8-2.0 80-100 CS&SUS 1.0 400-600 50-85 10 0.8-2.0 80-100 CS&SUS 1.5 600-750 45-60 15 1.0-2.6 80-100 FANATEC CS&SUS 2.0 750-950 35-50 15 1.4-2.8 60-80 ファイバーレーザー溶接機 紹介動画 AL 1.0 750-1000 45-55 5 0.8-2.0 60-80 AL 1.5 850-1200 35-45 5 0.6-2.2 60-80 1500W(お勧め溶接板厚：0.5mm~) CS&SUS 0.5 250-500 50-75 10 0.8-2.0 80-100 CS&SUS 1.0 500-600 60-95 10 0.8-2.0 80-100 CS&SUS 1.5 600-750 50-85 15 1.0-2.6 80-100 CS&SUS 2.0 750-950 45-65 15 1.4-2.8 60-80 CS&SUS 3.0 1200-1400 35-45 15 1.2-2.8 60-80 CS&SUS 4.0 1400-1500 30-40 15 1.2-2.8 60-80 AL 1.0 750-1000 45-55 5 0.8-2.0 60-80 AL 2.0 1250-1425 45-60 10 0.6-2.2 60-80 AL 2.5 1275-1450 35-40 10 0.6-2.2 60-80 AL 3.0 1300-1500 30-35 10 0.6-2.2 60-80 ステン・鉄・アルミ・亜鉛メッキ 溶接動画 AL 3.5 1300-1500 25-30 10 0.6-2.2 60-80 2000W(お勧め溶接板厚：0.5mm~) CS&SUS 0.5 250-500 50-75 10 0.8-2.0 80-100 CS&SUS 1.0 400-600 60-95 10 0.8-2.0 80-100 CS&SUS 2.0 600-750 80-95 15 1.0-2.6 80-100 CS&SUS 3.0 750-950 55-65 15 1.4-2.8 60-80 CS&SUS 4.0 1200-1400 35-45 15 1.2-2.8 60-80 CS&SUS 5.0 1300-1500 30-40 15 1.2-2.8 60-80 AL 1.0 750-1000 45-55 5 0.8-2.0 60-80 AL 2.0 1250-1425 75-85 10 0.6-2.2 60-80 AL 3.0 1300-1500 50-65 10 0.6-2.2 60-80 AL 4.0 1300-1500 40-55 10 0.6-2.2 60-80 3000W(お勧め溶接板厚：0.8mm~) CS&SUS 1.0 400-600 78 10 2.5 100 CS&SUS 2.0 600-750 72 10 3 100 CS&SUS 3.0 750-950 60 10 3 100 CS&SUS 4.0 1200-1400 60 10 3.5 100 ファイバーレーザー溶接機 サイト CS&SUS 5.0 1300-1500 60 10 3.5 100 CS&SUS 6.0 1700-2000 60 10 3.5 80 CS&SUS 7.0 2300-2700 50 10 3 80 CS&SUS 8.0 2700-3000 45 10 3 80 AL 1.0 750-1000 78 6 2.5 70 AL 2.0 1250-1425 72 6 3 70 AL 3.0 1300-1500 60 6 3 70 AL 4.0 1300-1500 60 6 3.5 70 AL 5.0 2300-2700 60 6 3.5 70 AL 6.0 2700-3000 60 6 3.5 70 使用ガスは窒素ガス又はアルゴンガス 中小企業経営強化税制(即時全額償却又は税額控除) 工業会認定申請済 製品の仕様は予告なく変更になる場合がございます 環境共創イニシアチブ(SII)の省エネルギー投資促進支援事業補助対象設備登録済 (令和7年4月時点) 【Produced by】 【国内サービス拠点】 京都サービスセンター(PCL株式会社) 〒613-0034 京都府久世郡久御山町佐山新開地80-1 横浜サービスセンター（有限会社エムテックエンジニアリング） 本社 〒601-8349 京都府京都市南区吉祥院池田町8 〒223-0056 神奈川県横浜市港北区新吉田253-3 TEL 075-681-2506 FAX 075-661-0470 小田原サービスセンター(FANUCI日本株式会社) URL https://kyowa-ctc.co.jp/ 〒250-0005 神奈川県小田原市中町3-10-11 滋賀営業所 〒520-3114 滋賀県湖南市石部口二丁目1番15号 TEL 0748-77-6007 FAX 0748-77-6008
