1921創業　世界で最も信頼される面積式流量計

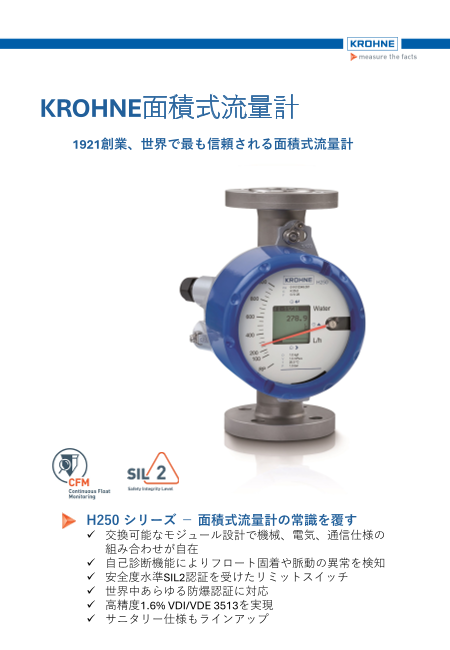

KROHNE面積式流量計 1921創業、世界で最も信頼される面積式流量計 H250 シリーズ －面積式流量計の常識を覆す  交換可能なモジュール設計で機械、電気、通信仕様の 組み合わせが自在  自己診断機能によりフロート固着や脈動の異常を検知  安全度水準SIL2認証を受けたリミットスイッチ  世界中あらゆる防爆認証に対応  高精度1.6% VDI/VDE 3513を実現  サニタリー仕様もラインアップ

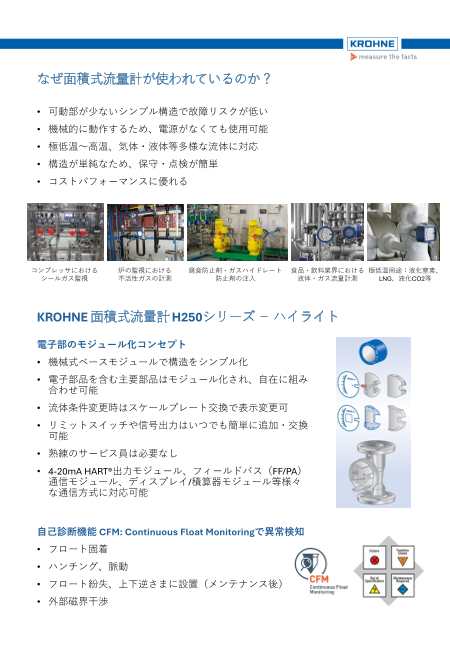

なぜ面積式流量計が使われているのか？ • 可動部が少ないシンプル構造で故障リスクが低い • 機械的に動作するため、電源がなくても使用可能 • 極低温～高温、気体・液体等多様な流体に対応 • 構造が単純なため、保守・点検が簡単 • コストパフォーマンスに優れる コンプレッサにおける 炉の監視における 腐食防止剤・ガスハイドレート 食品・飲料業界における 極低温用途：液化窒素、 シールガス監視 不活性ガスの計測 防止剤の注入 液体・ガス流量計測 LNG、液化CO2等 KROHNE 面積式流量計H250シリーズ－ハイライト 電子部のモジュール化コンセプト • 機械式ベースモジュールで構造をシンプル化 • 電子部品を含む主要部品はモジュール化され、自在に組み 合わせ可能 • 流体条件変更時はスケールプレート交換で表示変更可 • リミットスイッチや信号出力はいつでも簡単に追加・交換 可能 • 熟練のサービス員は必要なし • 4-20mA HART®出力モジュール、フィールドバス（FF/PA） 通信モジュール、ディスプレイ/積算器モジュール等様々 な通信方式に対応可能 自己診断機能CFM: Continuous Float Monitoringで異常検知 • フロート固着 • ハンチング、脈動 • フロート紛失、上下逆さまに設置（メンテナンス後） • 外部磁界干渉

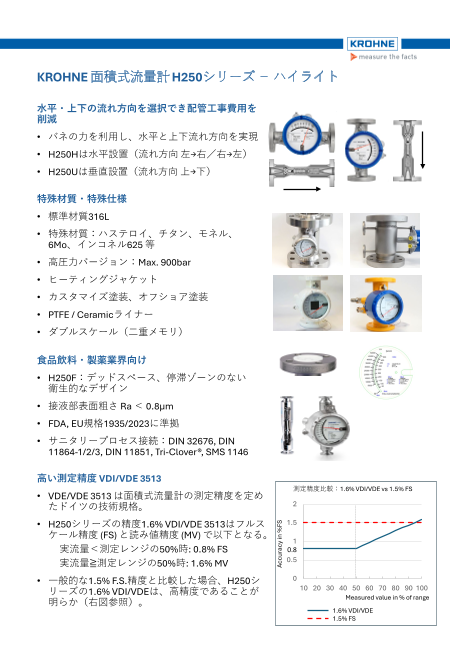

KROHNE 面積式流量計H250シリーズ－ハイライト 水平・上下の流れ方向を選択でき配管工事費用を 削減 • バネの力を利用し、水平と上下流れ方向を実現 • H250Hは水平設置（流れ方向左→右／右→左） • H250Uは垂直設置（流れ方向上→下） 特殊材質・特殊仕様 • 標準材質316L • 特殊材質：ハステロイ、チタン、モネル、 6Mo、インコネル625等 • 高圧力バージョン：Max. 900bar • ヒーティングジャケット • カスタマイズ塗装、オフショア塗装 • PTFE / Ceramicライナー • ダブルスケール（二重メモリ） 食品飲料・製薬業界向け • H250F：デッドスペース、停滞ゾーンのない 衛生的なデザイン • 接液部表面粗さ Ra ＜ 0.8μm • FDA, EU規格1935/2023に準拠 • サニタリープロセス接続：DIN 32676, DIN 11864-1/2/3, DIN 11851, Tri-Clover®, SMS 1146 高い測定精度 VDI/VDE 3513 測定精度比較：1.6% VDI/VDE vs 1.5% FS • VDE/VDE 3513 は面積式流量計の測定精度を定め たドイツの技術規格。 2 • H250シリーズの精度1.6% VDI/VDE 3513はフルス 1.5 ケール精度 (FS) と読み値精度 (MV) で以下となる。 1 実流量＜測定レンジの50%時: 0.8% FS 0.8 実流量≧測定レンジの50%時: 1.6% MV 0.5 • 一般的な1.5% F.S.精度と比較した場合、H250シ 0 リーズの1.6% VDI/VDEは、高精度であることが 10 20 30 40 50 60 70 80 90 100 明らか（右図参照）。 Measured value in % of range 1.6% VDI/VDE 1.5% FS Accuracy in %FS

面積式流量計製品ラインナップ 金属管H250 シリーズ －HART®7 / SIL2対応 H250 M40 H250 M40R H250H M40 H250U M40 アルミハウジング SSハウジング 水平タイプ 流れ方向上下タイプ 小流量金属管DK3x シリーズ －HART®7 / SIL2対応 DK32 DK34 DK37 M8M ガラス管 VA40シリーズ ガラス管DKシリーズ VA40/45 DK46/47/48/800

⾦属管⾯積流量計 液体・気体計測、機械式か 衛⽣プロセス⽤途 液体・気 酸や腐⾷性⾼い液体・気体 らフィールドバス通信まで 体計測 計測 組み合わせ⾃在 H250 M40 H250 F M40 H250 PTFE M40 測定精度(VDI/VDE 3513) 1.6% 1.6% 2.5% 測定精度(full scale - F.S.) 1.5% 1.5% 2.0% 出力 4…20 mA 4…20 mA 4…20 mA リミットスイッチ 2点 2点 2点 積算値 11 桁LCD, パルス出力 11 桁LCD, パルス出力 11 桁LCD, パルス出力 通信 HART® 7, FF, PA HART® 7, FF, PA HART® 7, FF, PA 電源 12…30 VDC, (2-wire) 12…30 VDC, (2-wire) 12…30 VDC, (2-wire) 保護等級 IP66, 68; NEMA 4, 4X, 6 IP66, 68, 69K; NEMA 4, 4X, 6 IP66, 68; NEMA 4, 4X, 6 プロセス接続 EN 1092-1 DN15…150 - DN15…150 ASME B16.5 1/2"…6" - 1/2"…4" JIS 15A…150A - - ネジ 1/2"…2" NPT, G1/2…G2 DIN 11851, DIN 11864-1, SMS - クランプDIN 32626, ISO 2852, 特殊 クランプ, 溶接端, 雄ネジ等 DIN 11864-3 又は ASME BPE, - サニタリーフランジ 圧力仕様 EN 1092-1 PN16, 40, 63, 100, 160, 250 - PN16, 40 150, 300, 600, 900, 1500, ASME B16.5 - 150, 300lb 2500lb JIS 10K, 16K, 20K * - - 圧力範囲 0…1000 bar/0...14500 psi 0…40 bar/0…580 psi 0…40 bar/0…580 psi 測定レンジ 液体 1.5…120000 l/h 10…64000 l/h 25…60000 l/h 気体 0.016…2800 m3/h 0.7…1800 m3/h 1.8…350 m3/h 温度仕様 プロセス温度 -200…+400°C/-328…+752°F -200…+300°C/-328…+572°F -80…+250°C/-112°F…+482°F 外気温度（非防爆品） -40…+120°C/-40…+248°F -40…+120°C/-40…+248°F -40…+120°C/-40…+248°F 外気温度（防爆品） -40…+65°C/-40…+149°F -40…+65°C/-40…+149°F -40…+65°C/-40…+149°F 材質 Stainless steel, Hastelloy®, 接液部 titanium, Monel®, ceramic, Stainless steel PTFE, Ceramics PTFE, Inconel® アルミダイキャスト(PU塗装)、 アルミダイキャスト(PU塗装)、 アルミダイキャスト(PU塗装)、 ハウジング Stainless steel Stainless steel Stainless steel 認証 国内防爆仕様 Ex-d/Ex-t, Ex-e, Ex-i - ATEX, IECEx, FM, NEPSI, ATEX, IECEx, FM, NEPSI, その他防爆 CCOE/PESO, KCS, INMETRO, On request CCOE/PESO, KCS, INMETRO, ECAS ECAS EHEDG, FDA, EC 1935/2023, サニタリ、材料証明書 FDA, EC 1935/2023, GB4806 FDA NACE MR 0103/0175 SIL2 NAMURリミットスイッチ 機能安全規格 - - SIL1 アナログ出力4-20mA * Others on request

⾦属管⾯積流量計 ⼩流量の液体・気体計測、コ ⽔平、上下の流れ⽅向に対応 ⼩流量の液体・気体計測、機 ンパクトな機械式に電流出⼒ した設計 械式表⽰器 /バルブ搭載可能 H250 H/U M40 DK32, 34 DK37 M8M 測定精度(VDI/VDE 3513) 2.5% 4.0% 2.5% 測定精度(full scale - F.S.) 2.0% 3.0% 2.0% 出力 4…20 mA 4…20 mA - リミットスイッチ 2点 2点 2点 積算値 11 桁LCD, パルス出力 HART® 経由 - 通信 HART® 7, FF, PA HART® 7 - 電源 12…30 VDC, (2-wire) 12…32 VDC, (2-wire) - 保護等級 IP66, 68; NEMA 4, 4X, 6 IP65, IP66/68; NEMA 4X IP66/67; NEMA 4X プロセス接続 EN 1092-1 DN15…150 フランジアダプタ DN15, DN25 フランジアダプタ DN15, DN25 ASME B16.5 1/2"…6" フランジアダプタ 1/2", 1" フランジアダプタ 1/2", 1" JIS 15A…150A フランジアダプタ 15A, 25A フランジアダプタ 15A, 25A ネジ 1/2"…2" NPT, G1/2…G2 1/4",1/2",3/8" NPT, G1/4, 1/4" NPT, 1/2" NPT, G1/4 特殊 クランプ Swagelok, Serto, Ermeto * Swagelok, Serto, Ermeto * 圧力仕様 EN 1092-1 PN16, 40, 63, 100, 160, 250 PN40, PN100* PN40, PN100* 150, 300, 600, 900, 1500, ASME B16.5 150, 300, 600, 1500, 2500 lb 150, 300, 600, 1500, 2500 lb 2500 lb JIS 10K, 16K, 20K * 10K, 16K, 20K * 10K, 16K, 20K * 130 bar/1885 psi, 130 bar/1885 psi, 圧力範囲 0…1000 bar/0...14500 psi オプション:400 bar/5800 psi オプション:400 bar/5800 psi 測定レンジ 液体 70…120000 l/h 1.5…150 l/h 1.5…250 l/h 気体 1.8…2800 m3/h 16…4800 l/h 16…8000 l/h 温度仕様 プロセス温度 -200…+200°C/-328…+392°F -80…+150°C/-112…+302°F -40…+150°C/-40…+302°F 外気温度（非防爆品） -40…+120°C/-40…+248°F -20…+70°C/-4…+128°F -20…+70°C/-4…+128°F 外気温度（防爆品） -40…+65°C/-40…+149°F -20…+60°C/-4…+140°F -20…+60°C/-4…+140°F 材質 Stainless steel, titanium, Stainless steel, titanium, 接液部 Stainless steel, Hastelloy® Monel®, Hastelloy®, Inconel® Monel®, Hastelloy®, Inconel® アルミダイキャスト(PU塗装)、 アルミダイキャスト(PU塗装)、 アルミダイキャスト(PU塗装)、 ハウジング Stainless steel Stainless steel Stainless steel 認証 国内防爆仕様 Ex-i ATEX, IECEx, FM, NEPSI, ATEX, IECEx, FM, NEPSI, ATEX, IECEx, FM, NEPSI, その他防爆 CCOE/PESO, KCS, INMETRO, CCOE/PESO, KCS, INMETRO, CCOE/PESO, KCS, INMETRO, ECAS ECAS ECAS サニタリ、材料証明書 NACE MR 0103/0175 NACE MR 0103/0175 NACE MR 0103/0175 機能安全規格 - SIL2 NAMURリミットスイッチ SIL2 NAMURリミットスイッチ * Others on request

ガラス管⾯積流量計 ⼩流量液体・気体計測、 液体・気体⽤標準プロセス サンプリング装置、パージ 低圧⼒気体計測 ⽤途 メータ⽤途 DK46, 47, 48, 800 VA40 VA45 測定精度(VDI/VDE 3513) 1.0%, 2.5%, 4.0% 1.0% 2.5% 測定精度(full scale - F.S.) 1.0%, 2.0%, 3.0% 1.0% - 出力 - リミットスイッチ - 積算値 - 通信 - 電源 - 保護等級 IP65 プロセス接続 1/4" NPT, 1/2" NPT, G1/4, Threaded, flange, Threaded, flange, 接続 cutting clamp, clamping ring, hose connections, hose connections hose connections* hygienic design フランジアダプタ - - - 圧力仕様 EN 1092-1 - PN40 ASME B16.5 - 150lb JIS - * 圧力範囲 0…10 bar/0…145 psi 0…10 bar/0…145 psi 1 bar/14.5 psi 測定レンジ 液体 0.4…160 l/h 0.4…10000 l/h - 気体 5…5000 l/h 0.007…310 m3/h 150…60000 l/h 温度仕様 プロセス温度 -5…+100°C/-23…+212°F -20…+100°C/-4…+212°F -20…+100°C/-4…+212°F 外気温度（非防爆品） -20…+100°C/-4…+212°F -20…+100°C/-4…+212°F -20…+100°C/-4…+212°F 外気温度（防爆品） -20…+70°C/-4…+128°F -20…+85°C/-4…+185°F - 材質 チューブ部 Borosilicate glass Borosilicate glass Borosilicate glass プロセス接続部 Stainless steel, brass, PVDF Stainless steel, PVDF Stainless steel 認証 国内防爆仕様 - - - その他防爆 ATEX, NEPSI, CCOE/PESO ATEX - サニタリ、材料証明書 FDA FDA - 機能安全規格 SIL2 NAMURリミットスイッチ SIL2 NAMURリミットスイッチ * Others on request

KROHNE製品ポートフォリオ  電磁流量計  面積式流量計  超音波流量計  コリオリ式質量流量計  渦流量計  フローエレメント  フロースイッチ  レベル計  圧力伝送器  温度伝送器  水分析計  メータリングスキッド  パイプラインリーク検知システム  原子力向け各種計測機器 お問い合わせ先 KROHNE Japan 株式会社 (クローネジャパン) 〒 110-0015 東京都台東区東上野3-18-7 SK上野ビル7F Tel.: 03 6240 1840 Fax: 03 6240 1845 E-mail: contact.krohneJP@krohne.com HP: https://jp.krohne.com/en
