TELADIN社の小型で堅牢な産業用LTEルーター「TC700J」のご紹介
韓国の電気自動車（EV）充電スタンドの充電器に採用されたLTEルーターのシェアNo.1
TELADIN社のLTEルーターは30万個以上の出荷実績があります。（デジタルサイネージや銀行ATMにも採用）
バス、タクシー、トラックや工場などで使用されるLTEルーターには堅牢性、広域温度範囲と対振動性が求められます。
一般的な電源プラグは振動や衝撃により外れてしまうことがあり、無人の遠隔地などに設置されている場合は通信が途絶えてしまい、復旧には時間とコストがかかります。
TC700Jは小型・軽量でありながら堅朗で電源プラグがネジ式のため、抜けにくいことが特徴です。
このカタログについて
| ドキュメント名 | TELADIN_TC700J_LTEルーターご紹介 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | ユニ電子株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
TELADIN

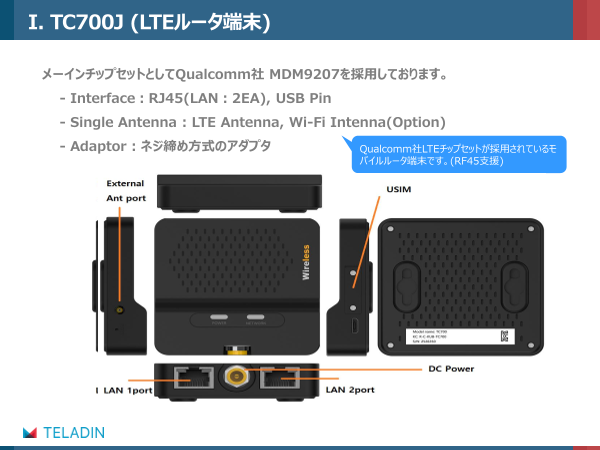

Page2
メーインチップセットとしてQualcomm社 MDM9207を採用しております。
- Interface：RJ45(LAN：2EA), USB Pin
- Single Antenna : LTE Antenna, Wi-Fi Intenna(Option)
- Adaptor : ネジ締め方式のアダプタ Qualcomm社LTEチップセットが採用されているモ
バイルルータ端末です。(RF45支援)

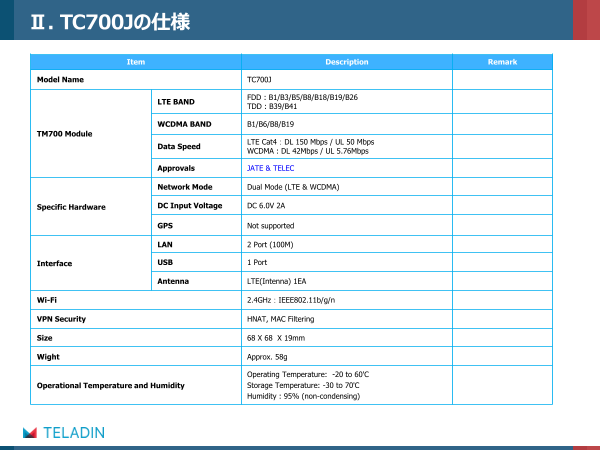

Page3
Item Description Remark
Model Name TC700J
FDD : B1/B3/B5/B8/B18/B19/B26
LTE BAND
TDD : B39/B41
WCDMA BAND B1/B6/B8/B19
TM700 Module
LTE Cat4：DL 150 Mbps / UL 50 Mbps
Data Speed
WCDMA : DL 42Mbps / UL 5.76Mbps
Approvals JATE & TELEC
Network Mode Dual Mode (LTE & WCDMA)
Specific Hardware DC Input Voltage DC 6.0V 2A
GPS Not supported
LAN 2 Port (100M)
Interface USB 1 Port
Antenna LTE(Intenna) 1EA
Wi-Fi 2.4GHz：IEEE802.11b/g/n
VPN Security HNAT, MAC Filtering
Size 68 X 68 X 19mm
Wight Approx. 58g
Operating Temperature: -20 to 60'C
Operational Temperature and Humidity Storage Temperature: -30 to 70'C
Humidity : 95% (non-condensing)
Page4
KIOSK
バス情報案内 CCTV
建設現場 POS
太陽光発電 サイネージ
Better performance
Faster deployment
Low Cost of ownership EV充電
スマートファーム
キャンプ場 ATM
Page5
POS KIOSK ATM 無人ロッカー
POS、KIOSK、ATM、無人ロッカー、SOHOなどで
TC700Jを簡単に設置及び接続しデータ収集や送受信が容易
分野 活用事例
広告、広報、メニュー情報などをサーバー側からKI
KIOSK
OSKへの転送
店舗 店舗POS端末の決済回線や店舗BGM音楽
ATM 入金や出金情報などをサーバー側へ送受信
保管物品の紛失物管理及び保管状態などをモニ
無人ロッカー
タリング
店舗職員の勤怠管理、
SOHO
決済・来訪者DB管理のためのピープルカウンター
SOHO
Page6
電気自動車(EV)の充電スタンドにTC700J通信端末が
設置されEV充電課金や端末モニタリングを処理
無線通信で電気自動車充電器(充電スタンド)と連携して充電費用の課金及び端末死活モニタリング
M/S(韓国市場) 電気自動車の充電器メーカーと取引しており、約90％以上占有
販売数量 約25~35万台
（21年5万台 / 22年10万台 / 23年10万台であり、24年約10万台予想）
主なお客様 HUMAX EV、HYUNDAI ENGINEERINGなど
Page7
マンションやビルなどのエレベーター側に設置された
デジタルサイネージとサーバーを繋ぐ無線通信端末
デジタルサイネージサービスの接続端末(生活情報表示及び広告用)
M/S(韓国市場) KT様の子会社であるKTIS様に独占供給
販売数量 約10~20万台
（2022年にPOCを行い、2023年から約10万台ずつ納品中）
Page8
畜舎や養鶏場 スマートファーム
畜舎、養鶏場、農場からの湿度、日照量、飼料量、灌水などを制御
情報およびCCTV管理状態情報をTC700Jを通じて無線送受信
CCTV
分野 活用事例
畜舎や養鶏場 監視カメラの設置により家畜·養鶏管理状態を確認
ビニールハウス遠隔管理システム用回線及び農作物管理及び
スマートファーム
成長状態確認
Page9
太陽光発電施設でメンテナンス診断装備およびCCTVとの連動に基づき、
TC700Jの有無線で接続し、スマートフォン、タブレット、PCでリアルタイムの情報モニタリングが可能
分野 活用事例
太陽光充電状態、エネルギー測定データ
太陽光発電
送受信及び施設管理用CCTV
太陽光発電
Page10
バスの位置、運行状態、配車間隔、到着予定時間などの情報をTC700Jを通してリアルタイムで提供
バス情報案内
分野 活用事例
バス情報案内 バスのリアルタイム配車・停車時間のご案内
Page11
TC700Jを工事現場管理用CCTVおよびIoTネットワーク連結ゲートウェイとして使用し、安全施工の高度化が可能です。
Network
Wi-Fi LTE
建設現場 CCTV
分野 活用事例
建設現場の業務用PC、図面の送受信及
建設現場
び現場管理CCTV
Page12
OS中心のサプライヤーPOSの場合、Internet接続が必要であり(TC700Jとともに追加提案),
セキュリティ(ブロックチェーン)やライセンスキー管理や機器などを含むトタルソリューションの提案が可能です。
POS Terminal
2nd LTE Router A-Card
sales proposal
RJ45(Ethernet)
1st OS VAN B-Card
sales proposal TC700J LTE / WCDMA
Network
C-Card
RJ45(Ethernet)
Wi-Fi
Wireless POS
3rd Security/Management
Server sales proposal
Management
Server
Total
Solution
* POS（Point of Sale System） システムは、お店の注文処理システムと管理者のPCをオンラインで接続し、
販売時点での情報をリアルタイムで統合、 分析、評価する総合的な販売管理システムです。
* VAN（Value Added Network）： カード会社と加盟店の間、Network 網を構築し、クレジットカードの使用が承認中継、カード伝票買取、
請求代行などのオフラインのすべての加盟店に対してカード会社とのデータ中継の役割実行
