MVR機構を搭載したスチームレスの小型蒸留濃縮装置
◆水溶性切削油やアルカリ脱脂洗浄液等の高濃度廃液から水分を蒸留分離する事で、
廃液を濃縮・減容化→産廃量および産廃コストを大幅に削減
◆MVR(Mechanical Vapor Recompression)
廃液から蒸発させたべーパーを再圧縮する事で温度上昇させ、
その凝縮潜熱を加熱に再利用するヒートポンプサイクルを有した蒸発技術
エネルギー効率の向上・エネルギーコストの削減を実現
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
関連メディア
このカタログについて
| ドキュメント名 | 廃水減容化装置 Rock-Es｜システムフロー・導入事例紹介 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社サンアップ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
スライド 1: 株式会社サンアップ 廃水減容化装置Rock-Es
株式会社サンアップ
廃水減容化装置Rock-Es
Sun-up JP
Page2

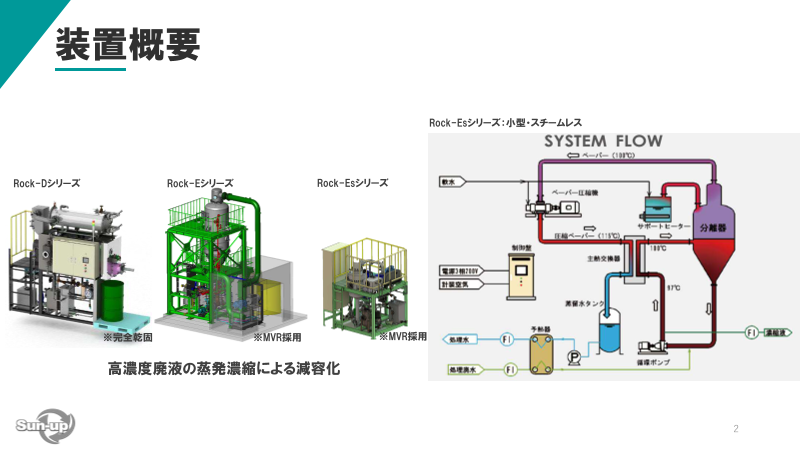

スライド 2: 装置概要
装置概要
Rock-Esシリーズ：小型・スチームレス
Rock-Dシリーズ Rock-Eシリーズ Rock-Esシリーズ
※完全乾固 ※MVR採用 ※MVR採用
高濃度廃液の蒸発濃縮による減容化
2
Page3
スライド 3: 廃水減容化装置 Rock-Es
廃水減容化装置 Rock-Es
3
Page4
スライド 4: 装置概要
装置概要
MVR機構を搭載したスチームレス蒸留濃縮装置
水溶性切削油やアルカリ脱脂洗浄液等の高濃度廃液から水分を蒸留分離
Rock-Esシリーズ する事で、廃液を濃縮・減容化 産廃量および産廃コストを大幅に削減
蒸留濃縮
廃液 蒸留水 濃縮液
MVR(Mechanical Vapor Recompression)
スチーム
MVR 廃液から蒸発させたべーパーを再圧縮する事で温度上昇させ、その凝縮潜
レス 熱を加熱に再利用するヒートポンプサイクルを有した蒸発技術
エネルギー効率の向上・エネルギーコストの削減を実現
スチームレス
電気駆動のため外部からのスチーム供給が不要。
ボイラーのための重油等が不要 ランニングコスト・GHG大幅削減
4
Page5
スライド 5: イメージフロー
イメージフロー
蒸留濃縮
産廃コスト
スチーム
MVR
レス
～90％削減
ランコス GHG
廃液
蒸留水 濃縮液
90％ 10％
5
Page6
スライド 6: システムフロー
システムフロー
加熱側 ：潜熱を放出 凝縮液化（お湯）
被加熱側：潜熱を受け取り 廃液の蒸発に再利用
• 蒸気を圧縮する事で昇温
• 蒸発潜熱の再利用による低ランコス化
• Esシリーズ：スチーム不要
6
Page7
スライド 7: ベネフィット（削減事例）
ベネフィット（削減事例）
クーラント廃液：100㎥/月排出の製造業様
産廃量・処理費用
90％削減
• 蒸留によるクーラントの油水分離
• BOD,COD,TDS等の数値大幅改善 産廃処分費 ランニングコスト
• 廃棄物を～1/20に削減
• スチーム不使用によるGHG大幅削減 年間CD効果：約1520万円
7
Page8
スライド 8: 自社製品適用範囲
自社製品適用範囲
8
Page9
スライド 9: 差別化要素（競合比較）
差別化要素（競合比較）
9
Page10
スライド 10: 装置構造
装置構造
ベーパー配管 ミストコレクター
ベーパーブロワ
制御盤
分離タンク
蒸留水タンク 原水タンク 主熱交換器
10
Page11
スライド 11: 装置ラインナップ
装置ラインナップ
モデル 100L/hr 200L/hr 300L/hr 400L/hr 500L/hr
Rock-Esシリーズ 重量 1,900kg 2,200kg 2,500kg 3,000kg 3,200kg
W 1,620mm 1,900mm 1,900mm 2,000mm 2,000mm
D 1,620mm 1,900mm 2,300mm 2,500mm 3,000mm
H 2,350mm 2,500mm 2,500mm 2,700mm 2,700mm
消費電力 7kWh 13kWh 18kWh 26kWh 34kWh
軟水使用量 20L/hr 30L/hr 40L/hr 45L/hr 50L/hr
※MVR採用 圧空 0.1 m3(N)/hr
11
Page12
スライド 12: 導入例①
導入例①
業界：自動車部品
対象：水溶性切削油
処理量：100L/hr.
Parameter Raw water Recovered water
pH 9.24 9.15
BOD 5,900 116
COD 23,000 930
TDS 3,600 35
SS 389 ND
Grease & Oil 2,670 74
12
Page13
スライド 13: 導入例②
導入例②
業界：自動車部品
対象：水溶性切削油
処理量：100L/hr.
Parameter Raw water Recovered water
pH 8.1 6.3
BOD <4 <4
COD <25 ND
TDS 480 <25
SS 14 ND
Aluminium 1.645 ND
Potassium 53.008 0.022
13
