ハーネスチェッカー NHC-1250W

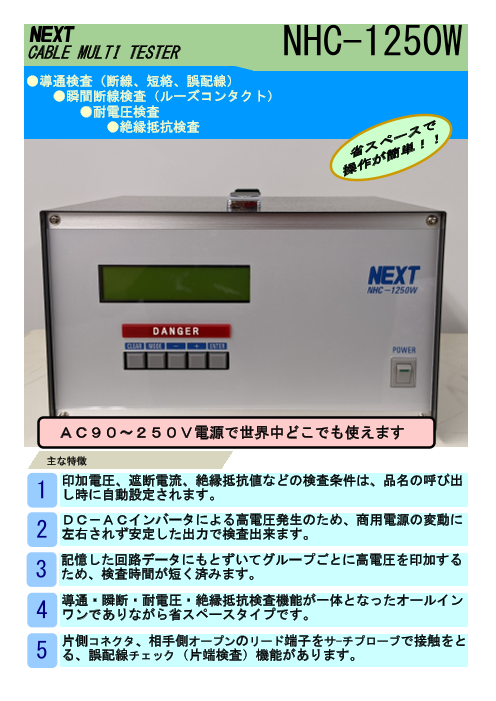

NEXT CABLE MULTI TESTER NHC-1250W ●導通検査（断線、短絡、誤配線） ●瞬間断線検査（ルーズコンタクト） ●耐電圧検査 ●絶縁抵抗検査 ＡＣ９０～２５０Ｖ電源で世界中どこでも使えます 主な特徴 印加電圧、遮断電流、絶縁抵抗値などの検査条件は、品名の呼び出 1 し時に自動設定されます。 ＤＣ－ＡＣインバータによる高電圧発生のため、商用電源の変動に 2 左右されず安定した出力で検査出来ます。 記憶した回路データにもとずいてグループごとに高電圧を印加する 3 ため、検査時間が短く済みます。 導通・瞬断・耐電圧・絶縁抵抗検査機能が一体となったオールイン 4 ワンでありながら省スペースタイプです。 片側コネクタ、相手側オープンのリード端子をサ-チプローブで接触をと 5 る、誤配線チェック（片端検査）機能があります。 NHC-1250W

CABLE MULTI TESTER NHC-1250W 導通検査について 仕様 導通検査には二つの目的があります。ひとつは、回 ポイント容量 24p(A12-B12) A側：入出力　B側：入力のみ 路配線の基本である断線・誤配線不良を検査すること 高電圧検査はA側から電圧印加 です。二つめには、検査品が治具アダプタに確実に装 導通検査 判定 導通：100Ω以下 断線：500Ω以上 着されていることの確認です。これは耐電圧・絶縁抵 電圧/電流 DC5V/19mA 抗検査では検査品が装着されていない場合でも検査判 検査方式 A側対B側(A側対A側も可) 定が合格となり検査の意味をもたないからです。その ﾀﾞｲｵｰﾄﾞ A側対A側のみ可 ため導通検査は耐電圧・絶縁抵抗検査の前後に必要で 瞬間断線検査 検出ﾊﾟﾙｽ 1.1μSec(ﾏｲｸﾛ秒) 耐電圧検査 検査電圧 AC50～800V す。 50～400V (10V単位) 400～800 (20V単位) 瞬間断線検査について 遮断電流 0.5～5mA (0.5mA単位) 通常の導通検査では一見正常なｹｰﾌﾞﾙでも、振動や衝 検査時間 0.1～99秒(0.1秒単位)/1ｽﾃｯﾌﾟ 撃を与えたり、屈折や引張などで断線が発生する場合 印加方式 自動印加(AUTO) があります。このような一瞬の断線を検出するための 交互印加(ALT) ｽｷｬﾝ(SCAN) 検査が必要です。 耐電圧計確度 印加電圧 設定値の±5%(無負荷時) 遮断電流 設定値の±5% 耐電圧検査について 出力波形 正弦波50Hz±5% 多芯ｹｰﾌﾞﾙなどの異極線間に高電圧を印加して、放電 絶縁抵抗検査 検査電圧 DC50～250V (50V単位) が発生しないかを検査します。耐電圧不良は圧接加工 DC300～500V (100V単位) 部の線間、ｺﾝﾀｸﾄﾋﾟﾝ間、半田加工部のﾋﾟﾝ間、ｼｰﾙﾄﾞ加 絶縁抵抗 50V時 2M～100MΩ 工部のｼｰﾙﾄﾞ線間とｺｱ線間で特に発生します。 100～150V時 5M～500MΩ 200～500V時 20M～1000MΩ 検査時間 0.3～10秒(0.1秒単位)/1ｽﾃｯﾌﾟ 印加方式 自動印加(AUTO) 絶縁抵抗検査について 交互印加(ALT) 線間の抵抗が、品質保証条件の設定値以上であるか ｽｷｬﾝ(SCAN) を検査します。絶縁抵抗は、半田ﾌﾗｯｸｽなどの不純物、 絶縁計確度 印加電圧 設定値の±5%(無負荷時) 絶縁体の材質、湿度などで大きく左右されます。絶縁 絶縁抵抗 設定値の±5% 不良は、耐圧不良箇所以外にﾓｰﾙﾄﾞ加工の材質、ｺﾝﾀｸﾄ その他の機能 ﾎﾟｲﾝﾄｻｰﾁ､片端検査､日常点検､自己診断 部の汚れなどでも発生します。 外部Ｉ／Ｏ 入力 ｽﾀｰﾄ､ﾘｾｯﾄ(緊急停止) 出力 検査合格､検査不合格 高圧検査中､瞬断検査中 ﾃﾞｰﾀ登録数 200品種(本体ﾒﾓﾘ) 消費電力 最大 42W NHC-1250W 検査の流れ 使用環境 温度 10～40℃　湿度 70%以下 電源 AC90～250V　50/60Hz セット 外形寸法 260mm(W)×305mm(D)×160mm(H)ｺﾞﾑ足含まず 重量 4.6kg スタート ＯＮ 付属品 検査用接続ｹｰﾌﾞﾙ､ｻｰﾁﾌﾟﾛｰﾌﾞ､ﾌｯﾄｽｲｯﾁ 日常点検用ｺﾈｸﾀ､ｱｰｽ線､電源ｹｰﾌﾞﾙ 導通検査 ｵﾌﾟｼｮﾝ 検査ｱﾀﾞﾌﾟﾀ､その他特殊仕様(ﾊｰﾄﾞ､ｿﾌﾄ) 瞬間断線検査 耐電圧検査 絶縁抵抗検査 導通検査 判定 抜き取り 終了 ※このカタログの仕様は改良のため、予告無く変更することがあります。 NEXTC ORPORATION 株式会社ネクスト 本社 〒276-0029 千葉県八千代市村上南4-17-12
