ウカイキャスターの選定と特長

2021/6/25 ウカイキャスターの選定と特長 0 ウカイキャスターの選定と特長 Vol.2021-1 1 1

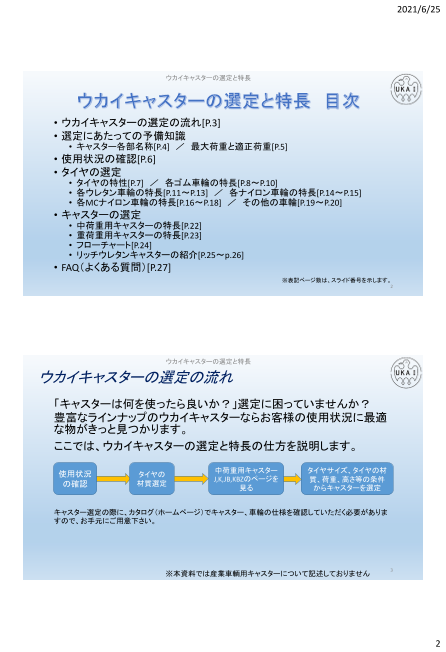

2021/6/25 ウカイキャスターの選定と特長 • ウカイキャスターの選定の流れ[P.3] • 選定にあたっての予備知識 • キャスター各部名称[P.4] ／ 最大荷重と適正荷重[P.5] • 使用状況の確認[P.6] • タイヤの選定 • タイヤの特性[P.7] ／ 各ゴム車輪の特長[P.8～P.10] • 各ウレタン車輪の特長[P.11～P.13] ／ 各ナイロン車輪の特長[P.14～P.15] • 各MCナイロン車輪の特長[P.16～P.18] ／ その他の車輪[P.19～P.20] • キャスターの選定 • 中荷重用キャスターの特長[P.22] • 重荷重用キャスターの特長[P.23] • フローチャート[P.24] • リッチウレタンキャスターの紹介[P.25～p.26] • FAQ（よくある質問）[P.27] ※表記ページ数は、スライド番号を示します。 2 ウカイキャスターの選定と特長 ウカイキャスターの選定の流れ 「キャスターは何を使ったら良いか？」選定に困っていませんか？ 豊富なラインナップのウカイキャスターならお客様の使用状況に最適 な物がきっと見つかります。 ここでは、ウカイキャスターの選定と特長の仕方を説明します。 使用状況 中荷重用キャスター タイヤサイズ、タイヤの材 タイヤの J,K,JB,KBZのページを 質、荷重、高さ等の条件 の確認 材質選定 見る からキャスターを選定 キャスター選定の際に、カタログ（ホームページ）でキャスター、車輪の仕様を確認していただく必要がありま すので、お手元にご用意下さい。 3 ※本資料では産業車輌用キャスターについて記述しておりません 2

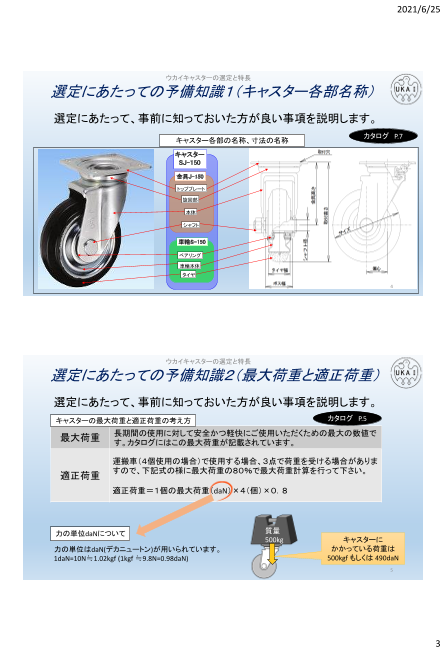

2021/6/25 ウカイキャスターの選定と特長 選定にあたっての予備知識１（キャスター各部名称） 選定にあたって、事前に知っておいた方が良い事項を説明します。 カタログ P.7 キャスター各部の名称、寸法の名称 キャスター SJ-150 金具J-150 トッププレート 旋回部 本体 シャフト 車輪S-150 ベアリング 車輪本体 タイヤ 4 ウカイキャスターの選定と特長 選定にあたっての予備知識２（最大荷重と適正荷重） 選定にあたって、事前に知っておいた方が良い事項を説明します。 キャスターの最大荷重と適正荷重の考え方 カタログ P.5 最大荷重 長期間の使用に対して安全かつ軽快にご使用いただくための最大の数値で す。カタログにはこの最大荷重が記載されています。 運搬車（４個使用の場合）で使用する場合、３点で荷重を受ける場合がありま すので、下記式の様に最大荷重の８０％で最大荷重計算を行って下さい。 適正荷重 適正荷重＝１個の最大荷重（daN）×４（個）×０．８ 力の単位daNについて 質量 500kg キャスターに 力の単位はdaN(デカニュートン)が用いられています。 かかっている荷重は 1daN=10N≒1.02kgf (1kgf≒9.8N=0.98daN) 500kgf もしくは 490daN 5 3

2021/6/25 ウカイキャスターの選定と特長 使用状況の確認 お客様がご使用の状況をご確認下さい 1. 積載方法について 例： 台車 ／ 装置の下部に設置 2. キャスターの取付方法 例：相手の取付穴ピッチ、取付穴径 3. 積載荷重 例： 300kg（台車自重を含む） 4. 使用環境 1. 床面の材質 例： コンクリート ／ アスファルト ／ グレーチング ／ 鉄板 2. 床面の状態 例： 段差（凸凹がある） 3. 使用温度 例：氷点下２０度以下 4. 環境 例： 油がかかる ／ 水がかかる ／ 水蒸気がかかる ／ クリーンルーム 5. 使用場所 例： 室内 ／ 室外 5. 制限事項 1. 高さ 2. 騒音 3. 振動 6. その他 7. 上記使用条件以外に、気になる事項 6 ウカイキャスターの選定と特長 タイヤの選定１（タイヤの特性） 使用状況に応じたタイヤの材質を選定して下さい。 カタログ P.8 耐荷重 MCナイロン ナイロン ウレタン ゴム （同サイズ比） 耐摩耗性 ＭＣナイロン ナイロン ウレタン ゴム 弾性 ナイロン ゴム ウレタン （クッション性） ＭＣナイロン 耐熱性 MCナイロン 耐熱ゴム ゴム ウレタン/ナイロン (130℃) (100℃) (80℃) (70℃) 耐油性 MCナイロン ナイロン ウレタン ゴム 耐水性 MCナイロン/ナイロン ウレタン ゴム 耐薬品性 MCナイロン ナイロン ゴム ウレタン 耐候性 MCナイロン ナイロン ウレタン ゴム 始動性能 MCナイロン ナイロン ウレタン ゴム （同サイズ比） 7 価格 安価 ナイロン ゴム ウレタン MCナイロン 高価 4

2021/6/25 ウカイキャスターの選定と特長 タイヤの選定２（各ゴム車輪の特長１） タイヤ：ゴム 中荷重用 車輪本体：鋼板製 プレス成形により製作された鋼板製の車輪本体にゴムを加硫成形したもの ポリブタジェンゴム車輪 • サイズ75mm～300mm カタログ P.89 S • スタンダードなゴム車輪 ポリブタジェンゴム車輪 • サイズ130mm～150mm カタログ P.108 H • キャスターHJ,HK,HJS型用車輪 カタログ P.89 ポリブタジェン赤ゴム車輪 • サイズ75mm～250mm SR • 床が汚れにくい⇒赤ゴム使用 高反発ポリブタジェンゴム車輪 • サイズ200mm カタログ P.89 SH • 始動性良好⇒高反発ゴム使用 耐熱用クロロプレンゴム車輪 • サイズ75mm～250mm カタログ P.90 CR • 耐熱温度１００℃⇒耐熱用クロロプレンゴム使用 8 ウカイキャスターの選定と特長 タイヤの選定３（各ゴム車輪の特長２） タイヤ：ゴム 中荷重用 車輪本体：樹脂製 射出成形により製作された樹脂製の車輪本体にゴムを加硫成形したもの • サイズ75mm～200mm カタログ P.92 樹脂製ゴム車輪 • 車輪本体が樹脂製で軽量 PN • 鋼板製ベアリング入 樹脂製ゴム車輪 • サイズ75mm～200mm カタログ P.92 （ステンレスベアリング入） • 水がかかる場所に最適⇒車輪本体が樹脂、 PND ステンレスベアリング入 • サイズ75mm～200mm カタログ P.94 樹脂製ゴム車輪 （滑り軸受け） • 水がかかる場所に最適⇒軸受け部は樹脂製ブッシュ使用 PNA • 軸受け部が滑り軸受の為、ベアリング入より始動性は劣る 9 5

2021/6/25 ウカイキャスターの選定と特長 タイヤの選定４（各ゴム車輪の特長３） タイヤ：ゴム 重荷重用 車輪本体：アルミ製 車輪本体：鋼板製 アルミダイカスト製もしくはプレス成形による鋼板製車輪本体にゴムを加硫成形したもの • サイズ100mm/130mm/150mm カタログ P.97 重荷重用ゴム車輪 • 車輪本体はアルミダイカスト製 RG-100 / RG-130 / RG-150 • 車輪径φ150で最大荷重300daN(306.0kgf) • サイズ200mm カタログ P.97 重荷重用ゴム車輪 • 車輪本体は鋼板製 RG-200 • 車輪径φ200で最大荷重410daN(418.2kgf) 10 ウカイキャスターの選定と特長 タイヤの選定５（各ウレタン車輪の特長１） タイヤ：ウレタンゴム 中荷重用 車輪本体：鋼板製 プレス成形により製作された鋼板製の車輪本体にウレタンゴムを注型成形したもの ウレタンゴム車輪 • サイズ50mm～300mm カタログ P.91 SUI • スタンダードなウレタンゴム車輪 • サイズ75mm～200mm カタログ P.96 帯電防止ウレタンゴム車輪 • クリーンルームでの使用に⇒帯電防止ウレタン使用 SUIE • 体積固有抵抗値：６×１０８Ω・cm • サイズ200mm カタログ P.91 ウレタンゴム車輪 （ラジアルベアリング入） • ラジアルベアリングを使用し、始動性良好 SUW-200 • 車輪本体の形状をボックスタイプとし、強度を向上 11 6

2021/6/25 ウカイキャスターの選定と特長 タイヤの選定６（各ウレタン車輪の特長２） タイヤ：ウレタンゴム 中荷重用 車輪本体：樹脂製 射出成形により製作された樹脂製の車輪本体にウレタンゴムを注型成形したもの • サイズ75mm～200mm カタログ P.93 樹脂製ウレタンゴム車輪 • 車輪本体が樹脂製で軽量 PNU • 鋼板製ベアリング入 樹脂製ウレタンゴム車輪 • サイズ75mm～200mm カタログ P.93 （ステンレスベアリング入） • 水がかかる場所に最適⇒車輪本体が樹脂、 PNUD ステンレスベアリング使用 樹脂製ウレタンゴム車輪 • サイズ75mm～200mm カタログ P.94 （滑り軸受け） • 水がかかる場所に最適⇒軸受け部は樹脂製ブッシュ使用 PNUA • 軸受け部が滑り時受けの為、ベアリング入より始動性は劣る 12 ウカイキャスターの選定と特長 タイヤの選定７（各ウレタン車輪の特長３） タイヤ：ウレタンゴム 重荷重用 車輪本体：アルミ製 車輪本体：鋼板製 アルミダイカスト製もしくはプレス成形による鋼板製車輪本体に ウレタンゴムを注型成形したもの • サイズ100mm/130mm/150mm カタログ P.98 重荷重用ダイカスト製 ウレタンゴム車輪 • 車輪本体はアルミダイカスト製 R • サイズ150mmで最大荷重500daN(510.0kgf) • サイズ65mm～200mm カタログ P.98 重荷重用鋼板製 ウレタンゴム車輪 • 車輪本体は鋼板製 RF • サイズ200mmで最大荷重600daN(612.0kgf) • サイズ150mm カタログ P.99 リッチウレタン車輪 • 車輪本体はアルミダイカスト製 ・最大荷重600daN(612.0kgf) RU • 高反発ウレタンにより始動抵抗が小さい 13 7

2021/6/25 ウカイキャスターの選定と特長 タイヤの選定８（各ナイロン車輪の特長１） 車輪本体/タイヤ：ナイロン一体 中荷重用 車輪本体：樹脂製 樹脂成形による樹脂一体車輪 • サイズ75mm～200mm カタログ P.95 ナイロン車輪 • 樹脂一体車輪で軽量 PB • 鋼板製ベアリング入 ナイロン車輪 • サイズ75mm～200mm カタログ P.95 （ステンレスベアリング入） • 水がかかる場所に最適⇒車輪本体が樹脂、 PBD ステンレスベアリング入 ナイロン車輪 • サイズ75mm～200mm カタログ P.96 （滑り軸受け） • 水がかかる場所に最適⇒軸受け部は樹脂製ブッシュ入 P • 軸受け部が滑り軸受けの為、ベアリング入より始動性は劣る 14 ウカイキャスターの選定と特長 タイヤの選定９（各ナイロン車輪の特長２） 車輪本体/タイヤ：ナイロン一体 重荷重用 樹脂成形によるナイロン一体車輪 • サイズ50mm～100mm カタログ P.97 強化ナイロン車輪 • ナイロン６にガラス繊維を混合した強化ナイロンを使用 RGN • サイズ100mmで最大荷重500daN(510.0kgf) 15 8

2021/6/25 ウカイキャスターの選定と特長 タイヤの選定１０（各ＭＣナイロン車輪の特長１） 車輪本体/タイヤ：MCナイロン一体 重荷重用 MCナイロン一体車輪 • サイズ50mm～100mm カタログ P.100 MCナイロン車輪 • 耐摩耗性、耐荷重性能に優れたMCナイロンを使用 RR-50～RR-100 • サイズ100mmで最大荷重550daN(561.0kgf) タイヤ材質：MCナイロン 重荷重用 車輪本体：アルミ製 アルミダイカスト製車輪本体にMCナイロンを焼きばめしたもの • サイズ130mm～200mm カタログ P.100 MCナイロン車輪 • 耐摩耗性、耐荷重性能に優れたMCナイロンを使用 RR-130～RR-200 • サイズ200mmで最大荷重660daN(673.2kgf) 16 ウカイキャスターの選定と特長 タイヤの選定１１（各ＭＣナイロン車輪の特長２） 車輪本体/タイヤ：MCナイロン一体 重荷重用 ＭＣナイロン一体車輪 • サイズ75mm～200mm カタログ P.101 ＭＣナイロン車輪 • 耐摩耗性、耐荷重性能、始動性に優れたMCナイロンを使用 UWB • サイズ200で最大荷重1,400daN(1,428kgf) ※車輪単体時 ＭＣナイロン車輪 • サイズ75mm～200mm カタログ P.101 （ステンレスベアリング入） • 水がかかる場所に最適⇒ステンレスベアリング入 UWBD • サイズ200で最大荷重1,400daN(1,428kgf) ※車輪単体時 ＭＣナイロン車輪 • サイズ75mm～200mm カタログ P.102 （滑り軸受け） • 水がかかる場所に最適⇒滑り軸受けタイプ UWA • 軸受け部が滑り軸受けの為、ベアリング入より始動性は劣る 17 9

2021/6/25 ウカイキャスターの選定と特長 タイヤの選定１２（各ＭＣナイロン車輪の特長３） 車輪本体/タイヤ：MCナイロン一体 重荷重用 ＭＣナイロン一体車輪［スリムタイプ］ • サイズ75mm～250mm カタログ P.103 ＭＣナイロン車輪 • 車輪幅がUWB型車輪に比べて狭い⇒コスト、始動性が優位 UWBS • サイズ250で最大荷重1,000daN(1,020kgf) ※車輪単体時 • サイズ75mm～200mm カタログ P.103 ＭＣナイロン車輪 • 車輪幅がUWB型車輪に比べて狭い⇒UWB型に比べ、コスト、始動性が優位 （ステンレスベアリング入） • 水がかかる場所に最適⇒ステンレスベアリング使用 UWBSD • サイズ200で最大荷重900daN(918.0kgf) ※車輪単体時 18 ウカイキャスターの選定と特長 タイヤの選定１３（その他の車輪） • サイズ50mm～65mm カタログ P.104 鉄製車輪 F • 鉄製一体車輪 • ベアリング入 • サイズ50mm カタログ P.104 鉄製車輪 （滑り軸受け） • 鉄製一体車輪 FA-50 • 滑り軸受けタイプ • サイズ100mm～150mm カタログ P.114 樹脂製ゴム車輪 （静流タイプ） • 静流キャスターPCJC,PCKE,PCKC,PCJCS用車輪 PC • 車輪の走行がスムースで静か⇒ラジアルベアリング入 19 10

2021/6/25 ウカイキャスターの選定と特長 タイヤの選定１４（その他の車輪） • サイズ150mm カタログ P.114 樹脂製熱可塑性 ウレタンゴム車輪 • 静流キャスターPUJC,PUKE,PUKC,PUJCS用車輪 （静流タイプ） PU • 車輪の走行がスムースで静か⇒ラジアルベアリング入 20 ウカイキャスターの選定と特長 キャスターの選定１（スタート） 中荷重用キャスターJ,K,JB,KBZのページを見て下さい。 次に、タイヤサイズ、タイヤの材質、荷重、高さ等の条件から適切な キャスターを選定して下さい。 21 11

2021/6/25 ウカイキャスターの選定と特長 キャスターの選定２（中荷重用キャスターの特長） • サイズ75mm～300mm カタログ P.19 中荷重用キャスター • コストパフォーマンス重視のスタンダードキャスター J, K, JB, KBZ • 車輪の回転や金具の旋回を止めるストッパー付を用意 • サイズ75mm～200mm カタログ P.43 ステンレス製キャスター • 水がかかる場所に最適⇒耐腐食性に優れたステンレスSUS304使用 JA, KA, JAB, KABZ • 車輪の回転や金具の旋回を止めるストッパー付を用意 • サイズ130mm/150mm カタログ P.105 中荷重用キャスター • ロールボックスパレット用キャスターとして最適 HJ, HK, HJS • 車輪の回転のみを止めるストッパー付きを用意 静流キャスター • サイズ100mm/125mm/150mm カタログ P.110 PCJC, PCKE, PCKC, PCJCS • 金具の旋回、車輪の走行がスムースで、静か⇒旋回部はラジアルベアリング入 PUJC, PUKE. PUKC, PUJCS • ロールボックスパレット用キャスターとして最適 • サイズ50mm カタログ P.83 低床式キャスター • 取付高さが低い⇒取付高さ57mm T, TN • 防塵型も用意 22 ウカイキャスターの選定と特長 キャスターの選定３（重荷重用キャスターの特長） • サイズ50mm～200mm カタログ P.67 重荷重用キャスター • 重い荷物も載せられる⇒サイズ200mmで最大荷重660daN(673.2kgf) JM, KH, JMB • キャスターの移動を固定するアジャスターも用意(サイズ65mm/75mm) • サイズ130mm～200mm カタログ P.77 重荷重用キャスター Heavy Duty • 重い荷物も載せられる⇒サイズ200mmで最大荷重800daN(816.0kgf) JH, JHB • 重い荷物を載せても軽い⇒旋回部にベアリングを使用、始動性良好 • サイズ150mm～200mm カタログ P.81 牽引用キャスター • 牽引してもナットが緩まない⇒ナットを割ピンで締結 JHW, KHW, KW • 重い荷物を載せても軽い⇒旋回部にベアリングを使用、始動性良好 重荷重用低床式キャスター • サイズ50mm/65mm カタログ P.85 TH • 取付高さが低い⇒サイズ65mmで取付高さ87mm • サイズ65mmで最大荷重450daN(459.0kgf) リッチウレタンキャスター • サイズ150mm カタログ P.87 RUJH • 重い荷物も楽々運べるバツグンの軽さ！（始動性能） • 車輪の摩耗が少なく、ランニングコストを低減（耐摩耗性能） 23 12

2021/6/25 ウカイキャスターの選定と特長 キャスターの選定４（フローチャート） 各キャスターの選定を流れ図で示すと下記の様になります。 スタート サイズを変えずに、 取付高さを さらに軽く 重い物を 低くしたい 動かしたい 載せたい 低床式キャスター 中荷重用キャスター 重荷重用キャスター 重荷重用キャスター T, TN J, K, JB, KBZ JM, KH, JMB JH, JHB 水などが 重い物を スタン かかるので 重い荷物をさらに軽く 牽引に 載せたい ダード 腐食に強くしたい ラクラク動かしたい 使用したい 重荷重用低床式キャスター ステンレス製キャスター リッチウレタンキャスター 牽引用キャスター TH JA, KA, JAB, KABZ RUJH, RUJHB, RUKH JHW, KHW, KW 24 ウカイキャスターの選定と特長 キャスターの選定５（リッチウレタンキャスターの紹介１） 重い荷物も ラ ク ラ ク RUJH-150 RUJHB-150 RUKH-150 軽さの秘密① 始動抵抗が小さい！ 軽さの秘密② 旋回抵抗が小さい！ 車輪にリッチウレタン使用 旋回部にベアリング使用 ・高反発ウレタンにより 始動抵抗が小さい カタログ P.87 ・車輪の摩耗が少なく、 RU-150車輪 粉塵が出にくい テーパーローラー スラスト JH-150金具 25 ベアリング ベアリング 13

2021/6/25 ウカイキャスターの選定と特長 キャスターの選定６（リッチウレタンキャスターの紹介２） 特長 1 重い荷物も楽々運べるバツグンの軽さ！（始動性能） リッチウレタンを採用し始動抵抗が小さいRU車輪と旋回部にベアリングを使用し旋回抵抗が小さい JH金具を組み合わせることにより、重い荷物も楽々運べるバツグンの軽さ（始動性能）を実現！ 旋回始動性能 旋回始動性能試験 一般ウレタンキャスター RUJH-150 特長 2 車輪の摩耗が少なく、ランニングコストを低減！（耐摩耗性能） ・車輪の摩耗が少なく、ランニングコストを低減！ ・粉塵が出にくく、環境に優しい！ 耐摩耗性能 DIN摩耗試験 カタログ P.87 26 一般ゴム 一般ウレタン RU-150 ※これらのデータは、弊社試験での実測値であり、保証値ではありません。 ウカイキャスターの選定と特長 ＦＡＱ（よくある質問） Q1 できるだけ軽く A1 下記の対策を行うと、始動性が向上します。 動かしたい。 ① リッチウレタンキャスターを使用する。 ② 車輪を硬い材質に変更する。ゴム⇒ウレタン⇒ナイロン ※路面の状況によっては硬い物に変更できない場合があります。 ③ 車輪径を大きくする（例：サイズ100mm⇒200mmへの変更） ④ 車輪のタイヤ幅を狭くする（例：UWB Type⇒UWBS Typeへの変更） ⑤ 車輪の接地面にRをつけて、丸くする。 ※④、⑤とも接地面積が小さくなり、摩擦力が減少します。 Q2 水や薬品がかかる A2 ① 錆びにくいステンレス製キャスターを使用する。 環境で使用したい。 ② 車輪タイヤ部の耐薬品性： ゴム、ウレタンより、ナイロン、MCナイロンの方が良好です。 Q3 高温や低温の環境 A3 ① 耐熱ゴム車輪CR Typeや、MCナイロン車輪を使用する。 で使用したい。 ② 車輪のベアリングと金具のグリスを耐熱仕様、耐寒仕様に変更する。 ※実際の使用温度をお知らせ下さい。 Last Update: 2021/6/25 27 14 3 比摩耗体積(mm ) 始動抵抗力(kgf)

2021/6/25 ウカイキャスターの選定と特長 28 15
