粉体用フレキシブルシュート－ウレタンジョイント　特殊形状事例集

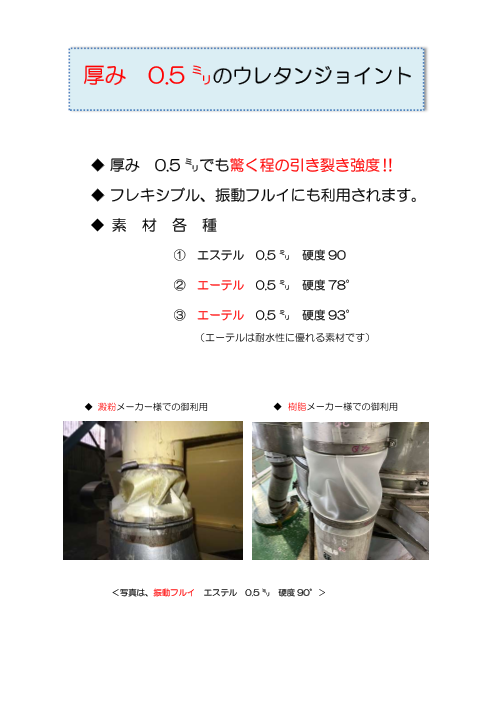

厚み 0.5 ㍉のウレタンジョイント ◆ 厚み 0.5 ㍉でも驚く程の引き裂き強度‼ ◆ フレキシブル、振動フルイにも利用されます。 ◆ 素 材 各 種 ① エステル 0.5 ㍉ 硬度 90 ② エーテル 0.5 ㍉ 硬度 78° ③ エーテル 0.5 ㍉ 硬度 93° （エーテルは耐水性に優れる素材です） ◆ 澱粉メーカー様での御利用 ◆ 樹脂メーカー様での御利用 ＜写真は、振動フルイ エステル 0.5 ㍉ 硬度 90°＞

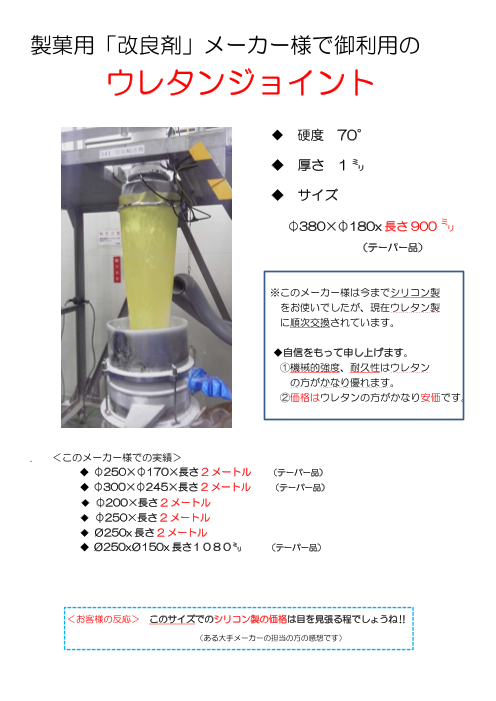

製菓用「改良剤」メーカー様で御利用の ウレタンジョイント ◆ 硬度 70° ◆ 厚さ 1 ㍉ ◆ サイズ ⏀380×⏀180x 長さ 900 ㍉ （テーパー品） ※このメーカー様は今までシリコン製 をお使いでしたが、現在ウレタン製 に順次交換されています。 ◆自信をもって申し上げます。 ①機械的強度、耐久性はウレタン の方がかなり優れます。 ②価格はウレタンの方がかなり安価です。 . ＜このメーカー様での実績＞ ◆ ⏀250×⏀170×長さ 2 メートル （テーパー品） ◆ ⏀300×⏀245×長さ 2 メートル （テーパー品） ◆ ⏀200×長さ 2 メートル ◆ ⏀250×長さ 2 メートル ◆ Ø250x 長さ 2 メートル ◆ Ø250xØ150x 長さ１０８０㍉ （テーパー品） ＜お客様の反応＞ このサイズでのシリコン製の価格は目を見張る程でしょうね‼ （ある大手メーカーの担当の方の感想です）

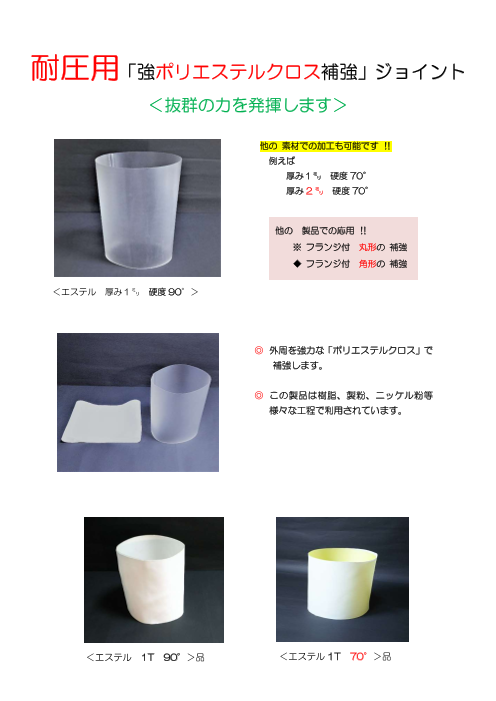

耐圧用「強ポリエステルクロス補強」ジョイント ＜抜群の力を発揮します＞ 他の 素材での加工も可能です ‼ 例えば 厚み１㍉ 硬度 70° 厚み 2 ㍉ 硬度 70° 他の 製品での応用 ‼ ※ フランジ付 丸形の 補強 ◆ フランジ付 角形の 補強 ＜エステル 厚み１㍉ 硬度 90°＞ ◎ 外周を強力な「ポリエステルクロス」で 補強します。 ◎ この製品は樹脂、製粉、ニッケル粉等 様々な工程で利用されています。 ＜エステル 1T 90°＞品 ＜エステル 1T 70°＞品

変形タイプ フランジ付 丸形ジョイント ※ 加工に付きましては製品の展開図をお客様が御用意して戴く必要があります。 何れも内径 Ø155～Ø200 位の製品です！ ＜両サイドフランジ付 素材 エーテル 厚み 0.5 ㍉ 硬度 93°＞ ＜片側 フランジ付 素材 エーテル 厚み 0.5 ㍉ 硬度 93°＞ ＜筒部が変形した形状タイプ 素材 エーテル 渥美 0.5 ㍉ 硬度 93°＞

テフロンパイプ入 ジョイント ◆ エステル 厚み 1 ㍉ 硬度 90°品 ◆ エステル 厚み 1 ㍉ 硬度 70° ※ 硬度 70°品は 90°品に比べフレキシブル性があります。 ※ テフロンパイプは完全密封されていますので素材による 異物混入の危険性はありません。 ※ テフロンは耐摩耗性、耐薬品性、耐熱性に優れ柔軟性 もありさらに適度の硬さ、反発力による復元性に伴い ジョイントのネジレも緩和します。 ※ パイプは Ø5 ㍉叉は 0.3 ㍉を使用 も対応します。 ※ エーテル素材を含め他の素材での加工も可能です。 ＜ジョイント裏側の溶着詳細＞ ※ テフロンパイプはジョイント の加工する上で、外周全てを補 強する事は出来ません、中央部 分は別のウレタンシートで溶 着補強します。強度には問題あ りません。

樹脂 メーカー様で利用戴いている 「特大テーパー形シュート」です！ ※ 初めて利用戴いたのは 2012 年 8 月でした、その後複数のサイズで 現在までに 16 個の御注文戴いています。 ◆ 以前は布製ジョイントを利用されていたようです。 ※ 素材は「エステル 厚み 1 ㍉、硬度 70°」 耐摩耗性に優れ、フレキシブル‼ ※ 「厚み 1 ㍉でもこんな大きなジョイントが！」ウレタンの強度を表す証明です。 ◆ 粉体輸送ローリーの「積み込み用シュート」として活躍しています。 （様々な粉体、行程での利用に応用可能） ※澱粉関連メー カー様からは下記ジョ イントと「ほぼ同サイズ」を現在まで 合計 18 個受注しています。 Ø530 ㍉ ◆ 樹 脂 メ ーカー様でのサイズ 御利用中の長さの種類 ※ 950 ㍉Ｌ ※ 1.050 〞 ※ 1.260 〞 ※ 1.350 〞（1ｍ35 センチ） Ø240 ㍉

＜製薬メーカー様での利用例＞ エーテル 厚み 0.5 ㍉ 硬度 78° ＜硬度 78°品は＞ ※ フレキシブル性に富み、耐水性、耐油性にも優れています。0.5T 93° に比べ機械的強度は少し劣りがありますが、フレキシブル性は抜群です。 食品 樹脂 薬品 お茶の化工工程等 様々なメーカー様で利用されています。 エーテル 0.5 ㍉ 硬度 93° ※ 耐水性、耐油性に優れ、0.5 ㍉ 78° に比べ少し硬めの感じです。0.5 ㍉ ですが機械的強度は強力で「エステ ル 1 ㍉ 硬度 70°」と同等の強度 があります。 耐摩耗性も抜群、丈夫 で長持ちします。 ◆エーテルジョイントは耐水性等に優れ て いますので、洗浄を多く必要とする 工程に最適のジョイントです。洗剤後水 分をエヤーで吹き飛ばし、乾いた布で拭 き取って戴きますとすぐ利用できます。 ※ 硬度 78°と 93°の価格は同じです。 工程に合わせて御活用下さい。

今まで無かった！ ■ 振動ふるい用 ■ ＜フレキシブル ジョイント＞ ※ お客様から「布製を使っているが、すぐ破れるので困っている」 との相談を受けて開発しました。 ※コーナーを接着加工中のジョイントです（木材で支えています） （805×605×285L 厚さ 1 ミリ） ※コーナーは、シートの 上、下から ポリエルテル、レーヨンの化繊地で補強！ 〒653-0055 神戸市長田区浪松町 3丁目 2-24 株式会社 宏陽高分子 TEL 078-733-9555 FAX 078-735-1923

ウレタンジョイント Ø100 以下の加工に付いて ※ Ø100 以下の溶着加工に付きましては、熱板の交換が必要になります。小さいサイ ズの製品溶着は意外と加工に手間が掛かり、叉技術的にも難しい面もあり、価格が 少し割高となります。どうか御容赦下さい。 ＜最小サイズは＞ 標準タイプ 標準タイプ加工で Ø45 ㍉ｘ長さは 500 ㍉までの加工となります。 ＜Ø87～Ø100 までの場合＞ 標準タイプ加工で 長さは 1.000 ㍉（１メートル）までの加工となります。 ＜Ø８7 以下の場合＞ 標準タイプの場合 長さは 500 ㍉までの加工となります。 ＜Ø８７以下のサイズで長さ 500 ㍉を超えるサイズの場合＞ 突き合わせ加工 方法により長さ 2 メートルまでの加工が可能です。 Ø30ｘ80L(エステル 1 ⃣T 70° ※ 見た目は「いまいち」ですが、良い働き をしてくれます。 ※ Ø70x1000L ◆ 厚み 2 ㍉品での加工は Ø100 以上となります。 <エステル 1T 70°>
