粉体用フレキシブルシュート - フランジ付 ジョイント

「フランジ付 丸形 及び 角形」は ウレタン製に於いて 国内 いや 世界中で当社のみの取り扱い品です‼ 「フランジ付 丸形ジョイント」 目を見張る耐久性‼ ＜エステル＞ ポンチ加工あり ＜エステル＞ ポンチ加工無し 厚み １㍉ 硬度 70° 厚み 1 ㍉ 硬度 70° Ø319ｘ高さ 300 ㍉ Ø218ｘ250 ㍉ ある電池原料メーカー様では 内径：Ø985ｘ高さ 250 ㍉ 厚み：2 ㍉ 硬度 70° 5 個の実績があります。 （ポンチ加工付での製作） ＜エステル＞ ＜エステル＞ 耐圧用 硬線入 加工 厚み 0.5 ㍉ 硬度 90° 厚み 2 ㍉ 硬度 70° 内径：Ø14０x 高さ 500 ㍉ Ø216x 高さ 230 ㍉ ステンレス硬線 ∅2ｘ4 本

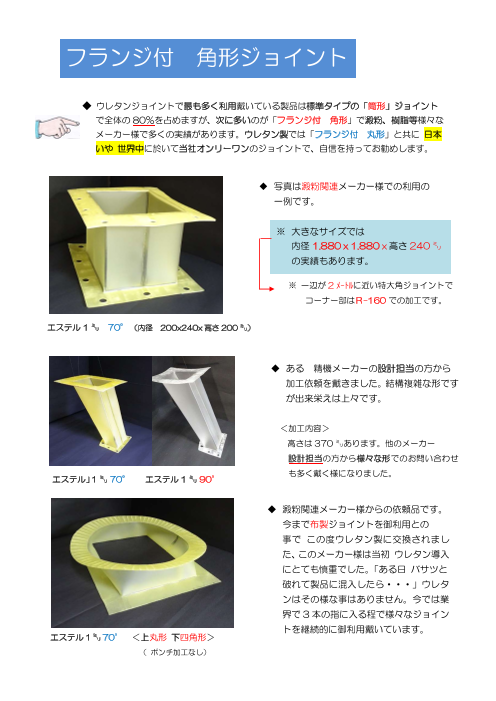

フ ランジ フランジ付 角形ジョイント ◆ ウレタンジョイントで最も多く利用戴いている製品は標準タイプの「筒形」ジョイント で全体の 80％を占めますが、次に多いのが「フランジ付 角形」で澱粉、樹脂等様々な メーカー様で多くの実績があります。ウレタン製では「フランジ付 丸形」と共に 日本 いや 世界中に於いて当社オンリーワンのジョイントで、自信を持ってお勧めします。 （ ◆ 写真は澱粉関連メーカー様での利用の 一例です。 ※ 大きなサイズでは 内径 1.880ｘ1.880ｘ高さ 240 ㍉ の実績もあります。 ※ 一辺が 2 ﾒｰﾄﾙに近い特大角ジョイントで コーナー部はＲ-160 での加工です。 エステル 1 ㍉ 70° （内径 200x240x 高さ 200 ㍉） ◆ ある 精機メーカーの設計担当の方から 加工依頼を戴きました。結構複雑な形です が出来栄えは上々です。 ＜加工内容＞ 高さは 370 ㍉あります。他のメーカー 設計担当の方から様々な形でのお問い合わせ も多く戴く様になりました。 エステル」1 ㍉ 70° エステル 1 ㍉ 90° ◆ 澱粉関連メーカー様からの依頼品です。 今まで布製ジョイントを御利用との 事で この度ウレタン製に交換されまし た、このメーカー様は当初 ウレタン導入 にとても慎重でした。「ある日 バサツと 破れて製品に混入したら・・・」ウレタ ンはその様な事はありません。今では業 界で 3 本の指に入る程で様々なジョイン トを継続的に御利用戴いています。 エステル 1 ㍉ 70° ＜上丸形 下四角形＞ （ ポンチ加工なし）

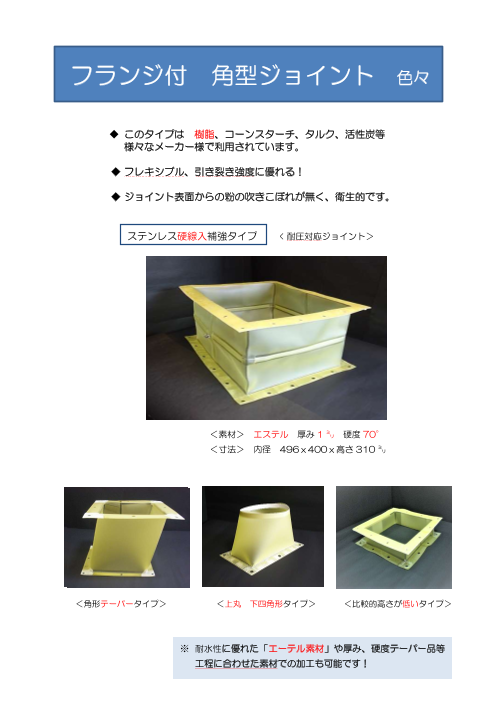

フランジ付 角型ジョイント 色々 ◆ このタイプは 樹脂、コーンスターチ、タルク、活性炭等 様々なメーカー様で利用されています。 ◆ フレキシブル、引き裂き強度に優れる！ ◆ ジョイント表面からの粉の吹きこぼれが無く、衛生的です。 ステンレス硬線入補強タイプ < 耐圧対応ジョイント＞ ＜素材＞ エステル 厚み 1 ㍉ 硬度 70° ＜寸法＞ 内径 496ｘ400ｘ高さ 310 ㍉ ＜角形テーパータイプ＞ ＜上丸 下四角形タイプ＞ ＜比較的高さが低いタイプ＞ ※ 耐水性に優れた「エーテル素材」や厚み、硬度テーパー品等 工程に合わせた素材での加工も可能です！

フランジ付角型ジョイント ※ 角形としては比較的大きなタイプです。 ＜エステルタイプ＞ ※ 御利用は澱粉関連メーカー様 素材：エステル 厚み 1 ㍉ 硬度 70° サイズ（内径） 805x605x 高さ 170 ㍉ 用 途：振動フルイ 以前は布製を使用破れて困っている との御相談を受け 2014 年から継続 的に御利用戴いています。 （撮影のため木材で支えています） ＜エーテルタイプ＞ ※ 御利用は化学薬品メーカー様 素材：エーテル 厚み 0.5 ㍉ 硬度 93° サイズ （内径） 650x580x 高さ 190 ㍉ 御利用の工程 熱風ファン吐出ダクト継ぎ工程 温水ミストと熱風 あり（60°C 位） ◆ エーテルは耐水性に優れています。 この素材は 0.5 ㍉でも機械的強度に優れます が 少し硬めの為 振動フルイには不向きです。 お勧め ウレタンジョイントで最も多く利用されているのは「丸い筒形のジョイント」ですが 写真の様な「フランジ付 角形ジョイント」が食品メーカー様を初め様々なメーカー様 で利用され多くの実績があります、「フランジ付 角形」はウレタン製に於いて国内で いや世界中で当社のみの扱いとなっています。

四角形 ジョイント <エステル 厚み 1 ㍉ 硬度70°＞ ※ 少し変形していますが 素材の 柔軟性によるものです。 フレキシブルで耐摩耗性に優れ 丈夫で長持ちします。 ＜エステル 厚み 2 ㍉ 硬度 90°＞ ※ 内径：65ｘ165ｘ高さ 180 ㍉ 耐摩耗性は硬度 70°より 90°の 方が勝ります、このジョイントは 金属粉メーカー様での御利用です。 ＜エーテル 厚み 0.5 ㍉ 硬度 78°＞ ※ エーテル素材は耐水性に優れ 食品関連メーカー様での御利用 が多いのですが、粉体状の樹脂 メーカー様でも多くの実績があ ります。 厚みは 0.5 ㍉ですが、超フレキ シブル！ 厚みが薄い為 白い紙で内部を形状保持 しています。

＜フランジ付テーパー 丸形ジョイント＞ ※ 何れもスパイスメーカー様での御利用です！ ° ※内径⏀170ｘ⏀85ｘ高さ 230 ㍉ （エステル 厚み 1 ㍉ 硬度 70°） （エステル 厚み 1 ㍉ 硬度 70°） ◎「金属探知器」工程での御利用 とお聞きしています。 ※⏀170ｘ⏀85ｘ高さ 800 ㍉ フランジ部 ⏀250 エステル 厚み 1 ㍉ 硬度 70°） 1 メートルのスケールを置いてみました！ 「エーテル素材」を含め、厚み、硬度等色々な組み合わせの加工が可能です。

フラ ンジ付 フランジ付 角形ジョイント 角ジ ョイン ※ 様々な粉体取扱いメーカー様で利用されています。 （ 他の素材、厚み、硬度等 御希望の組み合わせでの加工ができます。） ◆ このタイプは澱粉関連メーカー様で実績 （ が多くあります、写真はその一例です。 ※ 大きなサイズでは 内径 1880ｘ1880ｘ高さ 240 ㍉ の実績もあります。 エステル 1 ㍉ 70° 一辺が2ﾒｰﾄﾙに近い特大角ジョイントです。 コーナーはＲ加工も可能です。 ◆ ある 精機メーカーの設計担当の方から 加工依頼を戴きました。利用の詳細は分 かりませんが、結構複雑な形のジョイント です。 ＜加工内容＞ 高さは 370 ㍉あります。色々な形状で 設計担当の方からのお問い合わせも多く 戴く様になりました。 エステル」1 ㍉ 70° ◆ 澱粉関連メーカー様からの依頼品です。 耐圧用として御利用の場合は、ジョイン ト外周にステンレス硬線を加工します。 止め具を利用する場合もありますが、落 下防止の工夫がありますので安全です。 様々なメーカー様での実績が有ります。 （写真はテーパー形です） エステル 1 ㍉ 70°
