国産でセキュアなPF2-AEにYellow Scan社製LiDARを搭載した測量特化モデル
「PF2-AE Survey」は、セキュアなPF2-AEをベースとして、
Yellow Scan社製LiDARを搭載した測量特化ドローンです。
用途に合わせて2種のLiDARから選択いただけます。
・mapper＋
・Surveyor Ultra
RGBカメラを標準装備しており、点群の色付けも可能です。
【製品の特長】
■SOTEN（蒼天）で開発したデータセキュリティ対策を踏襲
■Yellow Scan社製LiDARのっ搭載に対応
■標準送信機2台とACSL製のリモートIDモジュールが標準搭載
■専用アプリによる操作性に優れたユーザーインターフェース
■最大対気速度20m/sの優れた飛行性能
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
このカタログについて
| ドキュメント名 | LiDAR搭載の測量特化ドローン「PF2-AE Survey」 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社TENQ SYSTEMS (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

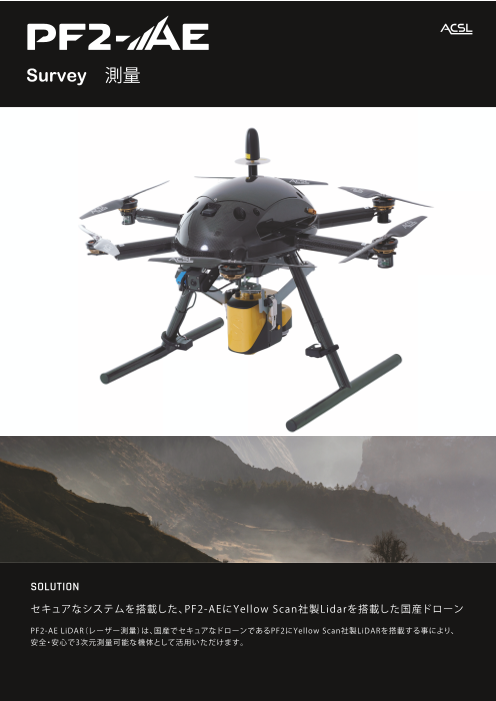

Page1
Survey 測量
SOLUTION
セキュアなシステムを搭載した、PF2-AEにYellow Scan社製Lidarを搭載した国産ドローン
PF2-AE LiDAR（レーザー測量）は、国産でセキュアなドローンであるPF2にYellow Scan社製LiDARを搭載する事により、
安全・安心で3次元測量可能な機体として活用いただけます。
Page2
mapper＋ S u rv eyor Ultra
スキャナー Livox AVIA スキャナー Hesai XT32M2X
精度 2.5 cm 精度 1.5 cm
正確度 3 cm 正確度 5 cm
スキャナー視野角 70.4° スキャナー視野角 360°
ショット数/秒 240 k ショット数/秒 640 k
エコー数/ショット 3 まで エコー数/ショット 3 まで
GNSS-慣性航法 ソリュ ーション Applanix APX-15 UAV GNSS-慣性航法 ソリュ ーション Applanix APX-15 UAV
CORE SET
用途に合わせて2種のLiDARから選択可能
PF2-AE Survey（レーザー測量）はお客様の要望に合わせて2種類のLiDARを選択していただくことが可能です。
基地局ソフトウェアは専用アプリケーションである「TAKEOFF」に対応しており、より直感的な操作が可能となります。
また、ＡＣＳＬ製のリモートIDモジュールを搭載し、無人航空機の登録制度にも対応しています。
SPECIFICATION OF PF2-AE
構造 性能
全長(プロペラ範囲) 1,173 mm 飛行速度（完全自律飛行時） 水平：10 m/s
高さ（カバー上面まで） 526 mm 上昇：3 m/s
下降：２m/ s
推進システム 最大対気速度 20 m/s
最大飛行時間 約 20 分
モーター ブラシレスDCモーター
（シナノケンシ）
プロペラ XOAR（静音）15 inch
L iDAR
ESC 東芝TPMD0001A
以下2種類より選択
フライト制御システム Yellow Scan「mapper＋ 」
Yellow Scan「 Surveyor Ultra 」
オートパイロット オートパイロット ACS L AP 3.0
標準搭載
バッテリ
■標準送信機（スマートフォン無）1台
容量 12,000 mAh x 2 ■専用アプリケーション「TAKEOFF」
公称電圧 22.2V ■リモートIDモジュール
タイプ LiPo 6S
※製品仕様は予告なしに変更する場合があります。
