電気自動車・プラグインハイブリッド自動車用 パブリックスペース向け
高信頼充電方式：国際規格に準拠した方式で、安全かつ安定した充電を実現。
雷害保護：サージ保護デバイス搭載で雷などの影響から機器を保護（IEC61000-4-5 Level4適合）。
防塵・防水性能：IP55準拠で屋外設置可能。充電コネクタはIP44準拠。
耐腐食性外装：ステンレス鋼を採用し、屋外環境でも高耐久。
認証機能：ICカード認証、パスワード認証、認証なしの選択が可能。
充電プラン設定：充電時間を設定して自動終了が可能。
通信ネットワーク対応：遠隔保守や認証課金サービスに対応（smart oasis®対応）。
寒冷地仕様：-20℃まで対応可能なモデルあり。
高メンテナンス性：前面扉開閉による保守作業の容易さ、VFD表示で状態確認可能。
セキュリティロック：充電コネクタのロック機能でいたずら防止。
安全機能：漏電遮断、過電流検出、自動ロック機能などを搭載。
このカタログについて
| ドキュメント名 | 普通充電器スタンド |
|---|---|
| ドキュメント種別 | 製品カタログ |
| 登録カテゴリ | |
| 取り扱い企業 | 新電元工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

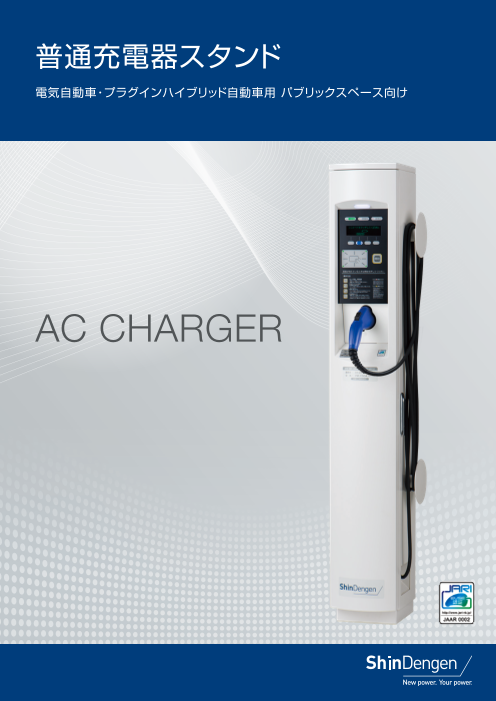

Page1
普通充電器スタンド
電気自動車・プラグインハイブリッド自動車用 パブリックスペース向け
AC CHARGER
Page2
機種 一般社団法人 次世代自動車振興センター補助金対象機種
スタンドアローン PM-CS04-S-H1 通信ネットワーク対応 PM-CS04-U-H1
特長
高品質・高機能電源 環境条件
● SAE J1772規格に準じた充電方式の採用により、高信頼 ●
寒冷地仕様 各 種寒冷地仕様も準備 －20～＋40℃ 30～90％RH 屋外
の充電を実現しております。 寒冷地仕様（-CC） 形式名称末尾に「-CC」を追記します。
● サ ージ保護デバイスを搭載しておりますので、雷等のサージ
雷害保護
から本器を保護します。（ 通信ネットワーク対応
IEC61000-4-5 Level4適合）
●
充電器通信 ICカード認証や遠隔保守が可能です。充電インフラシステ
優れた耐環境性 ネットワーク ムサービスsmart oasis®に通信可能な通信モジュール、
および非接触ICカードリーダを搭載しておりますので認証●
防塵・防水機能 IP55準拠の防塵、防水性能で屋外設置に対応。（充電コネ
クタはIP44準拠） 課金サービス、充電器利用情報管理を行うことができます。
SUS ※ smart oasisは、日本ユニシス株式会社の登録商標です。
● 外 装は耐腐食性に優れたステンレス鋼を採用しております。
ステンレス鋼
豊富な充電機能 高メンテナンス性
●
高メンテナンス 前画扉を開閉できますので、保守作業が容易です。
●
充電プラン 認 証機能 ① ICカード認証、②パスワード認証、③認証なし
設定機能 ● 充電操作時に発生するさまざまな情報を本体のVFD（蛍光から選択できます。
表示管）およびPCの画面上で簡単に確認できます。
● 充 電プラン設定機能 充電時間を決めて、充電を終了させ
ることが可能です。 セキュリティロック
● 充 電コネクタのセキュリティロックにより、いたずらを防止します。自動ロック
仕様
項目 仕様
型式 PM-CS04-S/U-H1
定格入力 単相AC200V 50Hz／60Hz
連続定格電流 20A
連続使用定格電流 18A（車両への充電電流）
漏電遮断器搭載：15mA以上の漏電電流を検出した場合に車両への供給を停止します
保護機能 過電流検出：車両への供給電流が20A以上流れた場合に自動で供給を停止します
充電カプラ自動ロック機能搭載：利用者が認証された場合にロックを開錠します
充電方式 IEC61851-1、IEC61851-22、SAE J1772準拠
環境条件 －10℃～45℃（ 但し寒冷地用ヒーターを搭載することで－10℃以下になる地域でも設置可能です〈オプション〉）
防水防塵 JIS C 0920 IP55準拠（但し充電コネクタは IP44準拠）
外形寸法 W230×H1,520×D300mm（突起部除く）
質量 41kg以下
充電コネクタ 電気用品安全法（PSE）適合品、SAE J1772準拠
雷害保護機能 IEC61000-4-5 Level4適合
その他 ICカード認証機能搭載 通信ネットワーク対応※
※ PM-CS04-S-H1については通信ネットワーク対応を除く
