MCZ5203SE アプリケーションノート

CAT.No. 1H0200-2 MCZ5203SE APPLICATION NOTE JUN,2019 Ver1.1 LLC電流共振 ブリッジコンバータ 制御 IC MCZ5203SE アプリケーションノート ver. 1.1 新電元工業株式会社 SHINDENGEN ELECTRIC MFG.CO.,LTD - 1 -

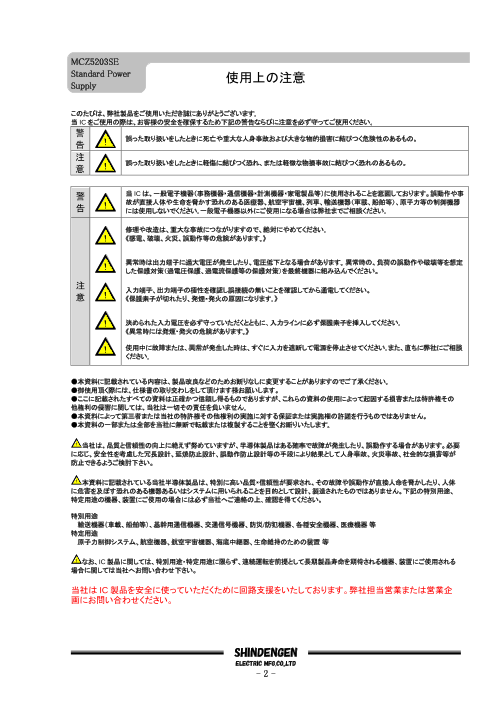

MCZ5203SE Standard Power 使用上の注意 Supply このたびは、弊社製品をご使用いただき誠にありがとうございます｡ 当 IC をご使用の際は、お客様の安全を確保するため下記の警告ならびに注意を必ず守ってご使用ください｡ 警 誤った取り扱いをしたときに死亡や重大な人身事故および大きな物的損害に結びつく危険性のあるもの。 告 ! 注 誤った取り扱いをしたときに軽傷に結びつく恐れ、または軽微な物損事故に結びつく恐れのあるもの。 意 ! 警 当 IC は、一般電子機器（事務機器・通信機器・計測機器・家電製品等）に使用されることを意図しております。誤動作や事 故が直接人体や生命を脅かす恐れのある医療器、航空宇宙機、列車、輸送機器（車載、船舶等）、原子力等の制御機器 告 ! には使用しないでください｡一般電子機器以外にご使用になる場合は弊社までご相談ください｡ 修理や改造は、重大な事故につながりますので、絶対にやめてください｡ ! 《感電、破壊、火災、誤動作等の危険があります｡》 異常時は出力端子に過大電圧が発生したり、電圧低下となる場合があります｡ 異常時の、負荷の誤動作や破壊等を想定 ! した保護対策（過電圧保護、過電流保護等の保護対策）を最終機器に組み込んでください。 注 入力端子、出力端子の極性を確認し誤接続の無いことを確認してから通電してください。 意 ! 《保護素子が切れたり、発煙・発火の原因になります｡》 ! 決められた入力電圧を必ず守っていただくとともに、入力ラインに必ず保護素子を挿入してください｡ 《異常時には発煙・発火の危険があります｡》 ! 使用中に故障または、異常が発生した時は、すぐに入力を遮断して電源を停止させてください｡また、直ちに弊社にご相談 ください｡ ●本資料に記載されている内容は、製品改良などのためお断りなしに変更することがありますのでご了承ください｡ ●御使用頂く際には、仕様書の取り交わしをして頂けます様お願いします。 ●ここに記載されたすべての資料は正確かつ信頼し得るものでありますが、これらの資料の使用によって起因する損害または特許権その 他権利の侵害に関しては、当社は一切その責任を負いません｡ ●本資料によって第三者または当社の特許権その他権利の実施に対する保証または実施権の許諾を行うものではありません。 ●本資料の一部または全部を当社に無断で転載または複製することを堅くお断りいたします｡ ! 当社は、品質と信頼性の向上に絶えず努めていますが、半導体製品はある確率で故障が発生したり、誤動作する場合があります。必要 に応じ、安全性を考慮した冗長設計、延焼防止設計、誤動作防止設計等の手段により結果として人身事故、火災事故、社会的な損害等が 防止できるようご検討下さい。 ! 本資料に記載されている当社半導体製品は、特別に高い品質・信頼性が要求され、その故障や誤動作が直接人命を脅かしたり、人体 に危害を及ぼす恐れのある機器あるいはシステムに用いられることを目的として設計、製造されたものではありません。下記の特別用途、 特定用途の機器、装置にご使用の場合には必ず当社へご連絡の上、確認を得てください。 特別用途 輸送機器（車載、船舶等）、基幹用通信機器、交通信号機器、防災/防犯機器、各種安全機器、医療機器 等 特定用途 原子力制御システム、航空機器、航空宇宙機器、海底中継器、生命維持のための装置 等 ! なお、IC 製品に関しては、特別用途・特定用途に限らず、連続運転を前提として長期製品寿命を期待される機器、装置にご使用される 場合に関しては当社へお問い合わせ下さい。 当社は IC 製品を安全に使っていただくために回路支援をいたしております。弊社担当営業または営業企 画にお問い合わせください。 SHINDENGEN ELECTRIC MFG.CO.,LTD - 2 -

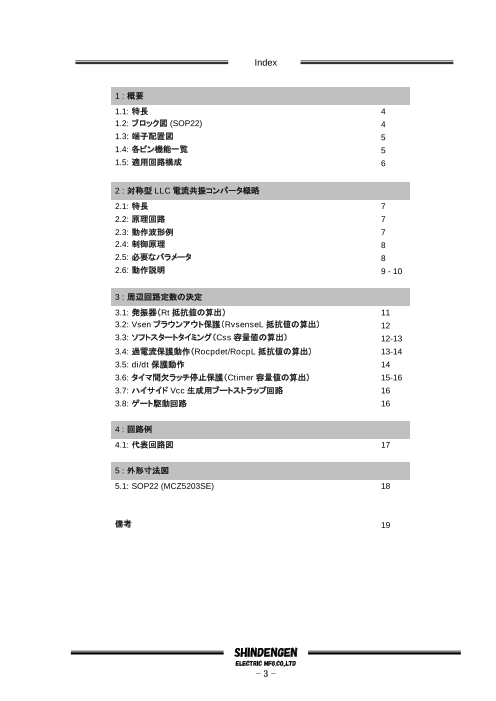

Index 1 : 概要 1.1: 特長 4 1.2: ブロック図 (SOP22) 4 1.3: 端子配置図 5 1.4: 各ピン機能一覧 5 1.5: 適用回路構成 6 2 : 対称型 LLC 電流共振コンバータ概略 2.1: 特長 7 2.2: 原理回路 7 2.3: 動作波形例 7 2.4: 制御原理 8 2.5: 必要なパラメータ 8 2.6: 動作説明 9 - 10 3 : 周辺回路定数の決定 3.1: 発振器（Rt 抵抗値の算出） 11 3.2: Vsen ブラウンアウト保護（RvsenseL 抵抗値の算出） 12 3.3: ソフトスタートタイミング（Css 容量値の算出） 12-13 3.4: 過電流保護動作（Rocpdet/RocpL 抵抗値の算出） 13-14 3.5: di/dt 保護動作 14 3.6: タイマ間欠ラッチ停止保護（Ctimer 容量値の算出） 15-16 3.7: ハイサイド Vcc 生成用ブートストラップ回路 16 3.8: ゲート駆動回路 16 4 : 回路例 4.1: 代表回路図 17 5 : 外形寸法図 5.1: SOP22 (MCZ5203SE) 18 備考 19 SHINDENGEN ELECTRIC MFG.CO.,LTD - 3 -

1 概要 MCZ5203 は周波数変調タイプの LLC ブリッジ型全波電流共振電源用 IC です。高耐圧ゲートドライバと制御 IC をワンチップにして内蔵し、各種保護機能を有しているため設計の簡易化、省スペース化が図れます。 下記製品に最適です。 • PDP / LCD 等大画面フラット TV 用電源 • レーザープリンタ用主電源 • 大出力 AC アダプタ 1.1 特長 1. 高信頼性実績を誇る 600V 耐圧ゲートドライバ内蔵、ハイサイド MOSFET も直接高速に駆動可能 2. 尖頭値過電流、タイマーラッチ、過電圧、不足電圧、加熱の各種保護機能を実現 3. 共振電流の正方向直接検出により異常動作時確実に MOSFET を保護 4. 共振電流の正負両方向直接検出により共振はずれ時に MOSFET を保護 5. Vcc 耐圧 35V 保証により幅広い入力電圧に対応 ( Vcc UVLO 13.5V/8.4V typ. ) 6. 安定した基準三角波生成により、主共振電流の影響による上下アンバランス動作を抑制 7. MOSFET 駆動電源用レギュレータ内蔵し過渡状態での安定ドライブを実現 8. ハイサイド・ローサイド ゲート駆動電源の低下保護機能搭載 9. ソフトスタート機能搭載 10. Brown Out 保護機能を搭載。入力電圧を監視して各種保護が可能 1.2 ブロック図 （SOP22） High　 Voltage VB VIN Driver 20 Vc1 VG(H) 10 22 RESET UVLO OVP TSD Driver VS VIN 8V 13.5V/8.4V Vc1=33V Reg.10V 21 Internal Vsen Vref 5V Remote OFF 1 Level Shift Control 1.1V/0.7V R Latch Stop Vc2 Q S Logic 13 SS Reset Timer Stop Counter VG(L) x2 times 15 1.4V SS OSC PGND 14 Disabling by SS OCP Counter di/dt F/B Open Detection x1 & x2 times ±0.06V x8 times OCP F/B open Timer x15 times OCP GND 12 5 Disabling 0.345V 8 4 3 2 7 SS Rt Ct F/B Timer SHINDENGEN ELECTRIC MFG.CO.,LTD - 4 - - + - + - +

1.3 端子配置図 (SOP22) 1. Vsen 22. VGH 2. FB 21. VS 3. Ct 20. VB 4. Rt 19. (NC) 5. GND 18. (NC) 6. (NC) 17. (NC) 7. Timer 16. (NC) 8. SS 15. VGL 9. (NC) 14. PGND 10. Vc1 13. Vc2 11. (NC) 12. OCP 1.4 各ピン機能一覧 端子番号 記号 内容 SOP22 入力電圧監視用端子 1 Vsen 入力低電圧保護、リモート ON/OFF、ソフトスタートリセットを行います 発振器の周波数変調用 F/B 入力端子 2 F/B F/B 信号のオープン検出機能を持っています 発振器用コンデンサ(Ct)接続端子 3 Ct 外付けコンデンサにより休止期間や各動作周波数を決定 発振器の抵抗(Rt)接続端子 4 Rt 外付け抵抗により最低発振周波数を決定 5 GND 制御系 GND 端子 6, 9, 11 (NC) 空きピン 異常検出時の間欠動作タイマ用コンデンサ(Ctimer)接続端子 7 Timer OCP、OVP 等の異常時の間欠動作時間を決定 ソフトスタート用コンデンサ(Css)接続端子 8 SS 外付けコンデンサによりソフトスタート動作時間を決定 制御回路の電源供給端子。耐圧 35V 10 Vc1 Vc1≧13.5V で動作開始、Vc1≦8.4V で停止します 過電流検出および di/dt 保護機能(共振はずれ検出)用端子 12 OCP ＋0.345V を検出して動作周波数を高くします。±0.06V の立ち下がりで di/dt(共振はずれ)を検出して動作周波数を高くします。 ドライバ用電源出力端子 13 Vc2 内部 10V 安定化電源(ドライバの電源)の出力端子 下側ドライバ電源端子 14 P-GND GND と同電位にしてください 下側ドライバの出力端子 15 VG(L) 下側 MOSFET のゲート駆動用 16, 17, 18, 19 (NC) ピン間距離確保のため空きピン 上側ドライバの電源端子 20 VB Vc2 端子から外付けダイオードにより生成されたハイサイド Vcc 電位 上側ドライバの基準電源端子 21 VS 上側 MOS のソース及び下側 MOS のドレインに接続 上側ドライバの出力端子 22 VG(H) 上側 MOSFET のゲート駆動用 SHINDENGEN ELECTRIC MFG.CO.,LTD - 5 - SHINDENGEN MCZ5203

1.5 適用回路構成 もっとも単純な回路 SEPP(Single Ended Push-Pull) SEPP(Single Ended Push-Pull) 入力電流リップル低減用 (Half Bridge) HALF BRIDGE 大電力対応 (Full Bridge) FULL BRIDGE SHINDENGEN ELECTRIC MFG.CO.,LTD - 6 - 22 21 20 19 18 17 16 15 14 13 12 22 21 20 19 18 17 16 15 14 13 12 VG(H) VS VB (NC)VG(H) VS VB (NC) (NC) (NC) (NC) VG(L) PGND Vc2 OCP (NC) (NC) (NC) VG(L) PGND Vc2 OCP MCZ5203SE MCZ5203SE 22 21 20 19 18 17 16 15 14 13 12 Vsen F/B Ct Rt GND (NC) Timer SS (NC) Vc1 (NC) VG(H) VS VB (NC) (NC) (NC) (NC) VG(L) PGND Vc2 OCP Vsen F/B Ct Rt GND (NC) Timer SS (NC) Vc1 (NC) 1 2 3 4 5 6 7 8 9 10 11 1 2 3 4 5 6 7 8 9 10 11 MCZ5203SE Vsen F/B Ct Rt GND (NC) Timer SS (NC) Vc1 (NC) 1 2 3 4 5 6 7 8 9 10 11

2 対称型 LLC 電流共振コンバータ概略 2.1 特長 ブリッジ構成をもつ複合電流共振コンバータはその高い電力変換効率と低ノイズ特性から電子機器へ の搭載が急激に進んでいる。図 1 に示す通り、一次側共振系が L/L/C の直列接続からなり、「LLC コン バータ」と一般的に呼ばれている。主スイッチング素子の Turn ON は必ずゼロ電流から始まり無損失、 Turn OFF は付加された、或いはスイッチング素子の寄生容量成分とインダクタンスの共振により ZVS 動作でスイッチング損失が極端に小さく、かつサージ電圧・電流が発生しない特長を有する。 a) 主スイッチング素子両端電圧は入力電圧 Vbulk にクランプされ、サージ電圧が発生しない b) スイッチ素子の turn off 電流は負荷によらずほぼ一定で、高電圧入力且つピーク負荷状態においても増大し ない。さらに、パターン等の寄生インダクタンス成分によるサージ電圧発生が極小のため、電圧マージンを安 定して確保できる c) トランスは正負対称に励磁されるため利用効率が高く、磁気飽和余裕が非常に大きい d) 主共振電流は連続した正弦波状の電流となりリンギング成分が非常に少ない e) 整流ダイオード電流は半波正弦波状となり trr の影響を受けにくい f) 整流ダイオードの両端電圧は出力電圧或いはその 2 倍にクランプされ、入出力条件によらず一定 g) 適正に設計された共振条件においては広範囲な負荷変化に対し周波数変化が非常に小さく 多出力コンバータを構成した場合非常に良好なクロスレギュレーション特性を示す 2.2 原理回路（SEPP） Lr : 第 1 の共振インダクタンス D1 C Lm : 第 2 の共振インダクタンス p1 Q1 Lr （励磁インダクタンス成分） Vbulk RL Cr : 共振容量 D2 Cp1/2 : ZVS 共振容量 Lm Cp2 Q Q1/Q2 : 主スイッチング素子 2 D1/D2 : 転流ダイオード Cr RL : 負荷抵抗 図 1. LLC 基本回路構成 Id(1) Cp1 Q1 Lr Vbulk M Id(2) Vin Vo Lp Ls + Q2 Iprim Cp2 RL Vcr Cr 図 2. DC/DC コンバータ構成 2.3 動作波形例 出力電圧リップル(Vo) Q2 両端電圧 Vds Q2 電流 Id(2) 図 3. Vds / Idrain / Vo ripple 図 4. turn off 期間拡大波形 SHINDENGEN ELECTRIC MFG.CO.,LTD - 7 -

2.4 制御原理 出力電圧と周波数の関係を図に示す。通常の LLC コンバータは共振周波数よりも高い領域で使 用される。図で言うと ZVS 境界の右側領域である （Above Resonance region）。入力電圧が下がる 方向及び負荷電力が増大する方向においては発 振周波数を下げ、その反対の条件においては発振 周波数を上げるように制御をかけることで出力電圧 を安定化できることが分かる。 図 5. 出力電圧対周波数特性 2.5 必要なパラメータ 表 1. 本 IC 周辺回路定数決定に必要なパラメータ Vc1 Vcc 印加電圧 15～22V を推奨（起動にはワーストケースで 14V 必要、耐圧は 35V）。 入出力及び Vc1 のシーケンスタイミングにより共振はずれ状態に陥ること BrownOut 保護電圧 Vbulkreset を抑制する BrownOut 保護設定電圧。コンバータ制御範囲と保持時間か 閾値 ら決定される。 SS リセット入力電圧時における最大負荷抵抗条件での fmin 最低発振周波数 共振周波数を考慮して設定される。 fmax 最高発振周波数 最高入力最小負荷条件での制御範囲と ZVS 条件より設定される。 tss ソフトスタート時間 所望の起動ソフトスタート時間より決定される。 特に多出力負荷で低電圧出力ライン短絡時電流制限間欠動作周期によ ttimer 間欠保護動作間隔 り決定される。 表 2. 推奨周辺部品定数 BrownOut 保護電圧 Isense≦±0.2uA であり、トータル 3Mohm 程度を推奨。 RvsenseH 検出抵抗高電位側 高電圧印加対応品必要。 fmin / fmax / fss / fovp / DT を決定するコンデンサ容量値。 Ct 発振タイミング容量 680pF～1000pF 付近を推奨。 電流検出端子上側 過電力保護機能用共振電流検出電圧フィルタ抵抗。RocpL とで分割し閾 RocpH フィルタ抵抗 値の微調整も行う。10ohm 推奨。 電流検出端子 過電力保護機能用共振電流検出電圧フィルタコンデンサ。 CocpL フィルタ容量 10000pF 程度。 Rfb I(F/B)電流制限抵抗 I(F/B)を制限して fmax を決定。 1.5kohm 推奨。 表 3. 算出式より決定される部品定数 BrownOut 保護電圧 所望の Vbulk 時に 1.4V typ. になるように RvsenseH との分割比より算 RvsenseL 検出抵抗低電位側 出。 Rt 発振タイミング抵抗 fmin を決定する抵抗値。 Rocpdet 主電流検出抵抗 過電力保護機能用共振電流検出抵抗。 電流検出端子下側 過電力保護機能用共振電流検出電圧フィルタ抵抗。RocpH とで分割し閾 RocpL フィルタ抵抗 値を微調整も行う。 ソフトスタート時間 Css tss から算出し、ソフトスタート時間を決定する。 設定容量 Ctimer 間欠保護動作間隔 ttimer から算出し、間欠保護動作タイミングを決定する。 設定容量 SHINDENGEN ELECTRIC MFG.CO.,LTD - 8 -

2.6 動作説明 電源 ON（モード A）： 通常入力電圧 Vbulk が印加されている時（Vsen >1.4V , 推奨 : Vsen >1.5V）、 Vc1 に 13.5V 以上が印加されると Oscillator は発振を開始します。 発振開始時周波数は Ct で規定される ｆｓｓであり、ソフトスタート時間 tss を経過した後に出力が安定化さ れて通常動作周波数に落ち着きます。通常入出力条件での動作周波数は共振系 L/C 及び負荷状態で決 定されますが、周波数が最大になる連続動作、つまり入力電圧が最大で出力負荷が最小の条件において fmax（最高動作周波数）は 300kHz 以内に設定して下さい。 電源 ON（モード B）： Vc1 が先に印加された状態で入力電圧 Vbulk が印加されると、まず Vsen >1.1V typ.で IC は fss でゲ ート出力開始、Vsen > 1.4V typ.で通常動作、モード A と同じくソフトスタート期間が終わると安定化周波 数に落ち着きます。 電源 OFF（モード A）： Vbulk が印加された状態で Vc1 の供給が停止した場合（Remote OFF など）、通常動作から Vc1 が UVLO 下限（8.4V typ.）を切った時点で瞬時に動作は停止します。 電源 OFF（モード B）： Vc1 が印加され続けた状態で Vbulk の供給が停止した場合（入力 AC 電圧の瞬低など）、発振周波数 は最低 fmin まで下がっていき、Vsen 電圧が Vsen < 1.4V typ.で瞬間に fss へと引き上げられ、共振はず れモードへの突入を回避し、その後 Vsen < 0.7V typ.でゲート出力は停止します。 Vsen Vsen 1.4V 1.4V Vc1 8.4V 13.5V Vc1 Css Css Ct Ct VG(H) VG(H) VG(L) VG(L) 電源 ON (モードA) 電源 OFF (モードA) Vsen 1.4V 1.4V 1.1V Vsen 0.7V Vc1 13.5V 13.5V Vc1 Css Css Ct Ct VG(H) VG(H) VG(L) VG(L) 電源 ON (モードB) 電源 OFF (モードB) 図 6. 電源動作シーケンス SHINDENGEN ELECTRIC MFG.CO.,LTD - 9 -

異常動作時： 入出力条件がコンバータ共振系の制御範囲を超えた場合 Feed Back はかからず、周波数は Ct 及び Rt で設定された fmin（最低発振周波数）となります。その際 F/B open 保護回路が動作してその状態が続 き、Ctimer によって決定される時間 ttimer を経過すると発振は停止します。 間欠発振周波数で規定される時間がたつと再び発振開始、同じ状態のままであればその動作を計 2 回繰 り返した後ラッチ停止します。ラッチ停止を解除するには Vc1 を再投入して下さい。 一次側共振電流を検出して OCP 端子に加えられる電圧が Vocp(+)(0.345V typ.)を超えた場合には発 振周波数は瞬時に引き上げられます。Vocp(+)を超える状態が続いた場合にも F/B open と同じく、 Ctimer は充電され続け、間欠発振動作モードとなり 2 回目にラッチ停止となります。ラッチ停止を解除する には Vc1 を再投入して下さい。 また、OCP 端子に加えられる電圧が OCP マスク中に Vdidt(±0.06V typ.)を超えて、OCP マスク後に Vdidt(±0.06V typ.)を下回った場合、瞬時にゲート出力を OFF して DT 後に反対のゲート出力を ON しま す。この場合は、Ctimer は充電されません。 参考： 上記に示した通り F/B open 検出保護機能と Vsen 電圧検出機能のために Vc1 に 14V 以上印加した 状態でも Vbulk が低い状態ではコンバータは通常動作しません。Vbulk をゼロ電圧付近からゆっくりと立 ち上げてコンバータを動作させるには図 7 に示すように 1)Vc1 から Vsen 端子へ抵抗 Rsen1 を接続し、1.5V 以上を印加して 2)F/B 端子と GND 間に抵抗 Rfb1 10kΩ 程度を接続し、F/B open 保護機能を禁止する ようにして下さい。 但しこれはあくまでも検討用接続であり、1)を施した状態で Vbulk の ON/OFF を行わないで下さい。 Below Resonance Region（共振はずれ）動作が続いて MOSFET へ多大なストレスが加わってしまいま す。 Dboot x uF D1NK60 16V 22 21 20 19 18 17 16 15 14 13 12 VG(H) VS VB (NC) (NC) (NC) (NC) VG(L) PGND Vc2 OCP MCZ5203SE Vsen F/B Ct Rt GND (NC) Timer SS (NC) Vc1 (NC) 1 2 3 4 5 6 7 8 9 10 11 0.1u 50V GND 1.5k Vc1 Rsen1 Rfb (15V - Rfb1 22V) 図 7. IC 周辺基本回路図 SHINDENGEN ELECTRIC MFG.CO.,LTD - 10 - 　 　 　 　 RvsenseL RvsenseH Vbulk 　 Gate(H) 0.01uF 10V Source(H) Ct 1000p COG/CH Rt 1% C x uF timer 10V C x uF ss Gate(L) 10V Source(L) 10000pF 10V 1% 1% RocpL

3 周辺回路定数の決定 3.1 発振器 (Rt 抵抗値の算出) 本 IC の出力である主 SW の VG(L),VG(H)はオシレーター(以下、OSC)用コンデンサ Ct の充放電により 決定されます。VG(L),VG(H)出力は Ct の充電時に出力され、VG(L),VG(H)出力が交互に出力するため、 主 SW が交互に ON/OFF します。また、Ct の放電時間は VG(L),VG(H)出力が同時に OFF するデットタイ ム(以下、DT)になります(図 8 参照)。なお、duty 調整の為、充電電流に依存しない固定の DT を設けていま す。Ct の充電開始後、ゲート出力開始までに固定の DT 遅れ 140ns(typ)が含まれています。 本 IC は周波数、ONduty 変調タイプです。周波数は F/B 端子電流により変動し、ONduty は発振周波数に 合わせて変動します(図 9 参照)。軽負荷時に ONduty が小さくなることで全周波数範囲において ZVS が確 保できます。 最低発振周波数は Ct 端子のコンデンサ容量と Rt 端子の外付け抵抗によって決定されます。制御特性線 形性と消費電力を考慮し IF/B 最大電流は 3mA、連続動作時最高周波数 fmax は 300kHz 以下を推奨いた します。また、ソフトスタート動作時の発振周波数は Ct により変化し、Ct=1000pF の場合 fss＝185kHz にな ります。 低圧側 高圧側 MOSFET MOSFET 500 50 ON 期間 ON 期間 VCt 400 40 DT 300 30 140ns VG(H) 200 20 Ct=680pF Rt=18.9kΩ 100 Ct=820pF Rt=16.8kΩ 10 VG(L) Ct=1000pF Rt=13.2kΩ Ct=1200pF Rt=11.6kΩ 0 0 0 1 2 3 4 5 1 スイッチング期間 IFB [mA] 図 8. V(Ct) 及び VG(H)、VG(L) 図 9. Fsw/DT 対 F/B 端子電流特性 fmin と Ct から Rt の初期値 Rt(init)は近似的に 5V 式(1)より算出されます。 この後 Rt に実定数を代入して式(2)より fmin を最終確認して下さい。 式(1)、(2)は Ct=680pF、Rt=18.9kΩ時の近似式になります。 実定数での詳細特性は、特性仕様書の Rt vs f(0)のグラフで ご確認ください。 2.5V  1 C 1.88  2.52 R =  t  [ohm] ---(1) t (init )  − 2 −   fmin 4.210 3  Ct 1.88 Rt Ct 1 fmin = 1.88Ct R 1.88  [Hz] ---(2) 2 t Ct  + 2.52 4.210−3 − 2.52 / R  GND  t  図 10. Ct / Rt 内部ブロック SHINDENGEN ELECTRIC MFG.CO.,LTD - 11 - frequency [kHz] Duty [%]

3.2 Vsen ブラウンアウト保護(RvsenseL 抵抗値の算出) Vsen 端子は入力電圧を監視し、その値に応じてゲートドライブパルス出力の禁止、周波数の急変を行い ます。この機能により Vc1 が印加されたままでの入力 Vbulk 投入時或いは入力電圧の瞬低および瞬断時 などにコンバータが Below Resonance Mode（いわゆる共振はずれ）動作に突入することを防ぎます。 電圧と各出力のタイミングは図 12 を参考にしてください。 高電位側 Vbulk 検出抵抗 RvsenseH は 3Mohm を推奨。Vsen 端子 sink 電流は 0.2uA 必要です。 式(3)で所望の Brown Out 保護電圧閾値 Vbulkreset から初期値 RvsenseL(init)を算出し、その後式(4)に 実定数を代入して Vbulkreset の値を最終確認して下さい。 Vsense 1.4V 1.1V Vbulk input 0.7V Remote OFF Vc1 13.5V Vc1＆Vc2 Vc1 UVLO 1.1V/0.7V Css SS R eset Internal Ct Vref 5V VG(H) 1.4V VG(L) 図 11. Vsense 内部回路/周辺回路 図 12. Vsense ブラウンアウトタイミング 1.4R R vsenseH vsenceL (init) = [ohm] ---(3) Vbulkreset -1.4 R R V vsenseH + vsenseL 1.4 [Vdc] ---(4) bulkreset =  RvsenseL 尚、RvsenseH を単独で持った場合には AC240V(PFC 停止)時 約 40mW を消費しますが(3Mohm)、 PFC コンバータに絶対値検出 OVP 機能がある時、過電圧検出抵抗の中点から Vsen 電圧を取ることも可 能です。この場合には Vsen 機能による検出抵抗損失増加分はゼロにできます。 Vsen 端子と GND 間にはノイズ吸収用に 3300pF～10000pF 程度を接続してください。 3.3 ソフトスタートタイミング(Css 容量値の算出) Vc1 投入から fmin に落ち着く時間を tss として 式(5)によりソフトスタートタイミングコンデンサ容量初期値 Css(init)を算出します。 実定数 Css を式(6)に代入して tss を再確認して下さい。 Css=4.7uF (tss=200msec)時の SS 端子電圧と発振周波数特性を図 13 に示します。 なお、式(5)および(6)は、図 13 の測定条件で(a)点より算出した近似式となります。 C = t  2310−6 [F] ---(5) ss(init ) ss C t ss ss = 2310−6 [sec] ---(6) SHINDENGEN ELECTRIC MFG.CO.,LTD - 12 - RvsenseL RvsenseH - + - +

SS time vs frequency and terminal voltage Ct=1000pF Rt=13.2kΩ Css=4.7uF 250 2.0 fss [kHz] Vss [V] 200 1.5 150 1.0 100 0.5 50 0 0.0 0 50 100 150 200 250 Time [ms] (a) 図 13. SS 端子電圧 / 発振周波数特性 3.4 過電流保護動作（Rocpdet / RocpL 抵抗値の算出） 過電流保護(OCP)動作はパルスバイパルスで上側 MOEFET のドレイン電流を検出して動作させます。 OCP の閾値は+0.345V です。検出閾値電圧は十分に低く、電流検出抵抗の無効な電力損失は抑制できま す。OCP 端子電圧が閾値に達すると、図 14 の過電流検出ポイントから Ct の充電を早めて周波数を上げ、 同時に Timer 端子のコンデンサ Ctimer を充電します。(Timer 充電は 3.6 項を参照下さい。) 下側 MOSFET の OCP 検出機能は搭載していませんが、上側 MOSFET が OCP 動作すると次の下側 MOSFET は約 fmin×1.8 倍の周波数になります。OCP 動作時に下側 MOSFET を約 fmin×1.8 倍の周波 数にすることにより、MOSFET 等へのストレスを低減いたします。なお、その次の上側 MOSFET の発振周 波数は OCP 検出閾値に到達しなければ、FB により決定する通常動作による発振周波数となります。OCP 端子電圧は図 15 における Rocpdet によって検出される電圧を RocpH と RocpL で分割した値となります。 C116 はフィルタ用コンデンサです。C116 は 10000pF 程度を推奨します。 なお、電源設計上の注意点として、後述します 3.5 の di/dt 保護機能により、通常動作における Ipk よりも OCP レベルを著しく高く設計いたしますと、di/dt 検出しきい値も同時に高くなる為、通常電源動作時に di/dt 保護機能が働いて出力電圧が低下する場合がございます。 過電流検出ポイント +0.345V OCP 0V fmin×1.8 fmin×1.8 f 通常発振周 min×1.8 波数 Ct VGH VGL Timer 図 14. OCP タイミングチャート SHINDENGEN ELECTRIC MFG.CO.,LTD - 13 - fss [kHz] SS terminal voltage [V]

[Rocpdet / RocpL 抵抗値の算出方法] RocpH=10[Ω]とした場合、所望の OCP 動作電流閾値 Ipk より共振電流検出抵抗 Rocpdet を式(7)にて 決定し、式(8)より RocpL(init)を算出します。実定数を RocpL に代入して式(9)より過負荷検出電流閾値 Ipk(th)を確認してください。 RocpH は、OCP 端子流出電流(180μA typ.)を考慮して 10[Ω]～47[Ω]程度を推奨します。RocpH およ び RocpL の抵抗値を大きくする場合には、OCP 端子流出電流による OCP 端子電圧の持ち上がりを考慮し た定数の決定を行ってください。 0.345 Rocp det  　　　　　　　　　　[ohm] − − − −　(7)　 MCZ Ipk 0.34510 GND OCP Np RocpL(init ) = 　　　　　　[ohm] − − − −　(8) 5 12 IpkRocp det − 0.345 10 +RocpL Ipk(th) = 0.345　　　　　[A] − − − −　(9) RocpL Rocp det RocpH Main PGND 図 15. OCP 端子周辺基本回路 OCP内部フィルタの遅れ(約500ns) 3.16V OCPマスク MCZ5203 は LowsideMOS の OCP 機能が無いため、 Ct 600ns 2 次側出力を半波で出力するときはトランスの極性指定が 必要になります。 1.28V OCP×2 また、本 IC では MOSFET のスイッチングによって発生 (fmin×1.8倍) するノイズによる OCP 誤動作防止のために、図 0.345V 16 のよう に Ct 充電開始から 600ns までを OCP マスクしています。 OCP よって Ct 充電開始から 600ns は OCP 検出しません。ま た、ランダムに入るノイズによる誤動作防止のため OCP 端子に内部フィルタを内蔵しています。このフィルタの遅れ VGH により、OCP 検出～Ct 急速充電まで約 500ns の遅れが VGL 生じます。 図 16. OCP 動作シーケンス 3.5 di/dt 保護機能 MCZ5203 は di/dt 保護機能(共振はずれ検出)を搭載し didt保護動作 Ctマスク ています。di/dt 保護機能はパルスバイパルスで両方向の 3.16V MOSFET ドレイン電流をモニタし、OCP 端子で検出して Ct 2.1V います。di/dt 検出の閾値は±60mV です。Hi side では OCP マスク期間中に OCP 端子電圧が 60mV を超えた 1.28V 後、Ct の同じ周期中に 60mV 以下になった時に Ct を強 Ctマスク期間中に 制反転します。Low side では OCP マスク期間中に OCP 60mVを超える 端子電圧が-60mV を下回った後、Ct の同じ周期中に 60mV OCP -60mV 以上になった時に Ct を強制反転します。なお、 di/dt 保護機能による Timer 端子のコンデンサ充電は行い ません。 VGH 電源設計上の注意点として、OCP レベルを著しく高く設 VGL 定すると di/dt 検出レベルも同時に高くなるため、通常の 電源動作時に di/dt 保護が動作し、出力電圧が低下する ことがあります。 図 17. di/dt 動作シーケンス SHINDENGEN ELECTRIC MFG.CO.,LTD - 14 - C116 10000pF RocpL Cr Rocpdet

3.6 タイマ間欠ラッチ停止保護（Ctimer 容量値の算出） Timer 端子コンデンサ Ctimer は OVP、OCP、F/B オープン検出機能が働いた時に充電され、さらに異常 信号が入り続け前述の保護機能が働き続けると、Timer 端子電圧が Vtimer(3V typ.)に達して間欠動作モー ドになります。間欠動作モード中に異常信号が無くなると正常発振に戻りますが、この間欠発振モードが 2 回 カウントされると IC がラッチ停止します。ラッチリセットは Vc1<8V です。また、ラッチカウンタのリセット機能 を搭載しております。ラッチカウンタリセット条件は以下の２つです。(図 18 参照) ①Vss=2.6V ②Timer refresh 時 この機能により、電源が正常に機能するとラッチカウンタは 0 になります。 OCP 動作が働くと、Timer 端子は Ct の 8 周期間 Timer の充電を行います。Timer 充電電流は 215μA typ.です。OCP 検出時には Ct の 15 周期間中は FB OPEN 検出は行いません。(図 19 参照) また、di/dt 検出時は Timer 充電を行いません。 ソフトスタート動作状態時(Vsen>1.4、Vss<1.3V)に Ctimer は 20μA で充電されます。負荷短絡起動時な どの異常状態時の負荷を軽減することが出来ます。ただし、起動・切断時や入力瞬低・瞬断時に Vsen 電圧 がしきい値付近をまたぐ状態が長く続いた場合(Vsen>1.4、Vss<1.3V)、Ctimer が 20μA で充電し続け Timer 端子電圧が Vtimer に達して間欠動作モードになる場合があります。このような状態が想定される仕 様の場合、Timer-GND 間にパラに抵抗を接続してください。Ctimer が 10μF の場合、抵抗は 100kΩ 程度と なります。ただし、Timer 充電時間や間欠動作時間が変化しますので確認が必要です。 3V refresh Timer abnormal signal reset Latch latch停止 counter 2.6V Vss ① ② 図 18. タイマ機能動作シーケンス OCP検出 (ｆmin×1.8倍) Timer充電(Ct8周期) FBopen検出禁止(Ct15周期) Ct ①　　②　　③　　④　　⑤　　⑥　　⑦　　⑧　　⑨　　⑩　　⑪　　⑫　　⑬　　⑭　　⑮ 過電流検出ポイント OCP Timer 図 19. OCP でのタイマ動作シーケンス SHINDENGEN ELECTRIC MFG.CO.,LTD - 15 -

OCP レベルを超えるピーク負荷状態が連続する場合で、且つ負荷短絡異常時ラッチ停止の必要が無い場 合には Timer 端子を GND 電位に接続してください。ラッチ停止しない、ピークリミット OCP 及び fmin による 周波数制限のみの動作となります。 t 1215 Ctimer = timer 10−6 [F] ----(10) 3 間欠周期 ttimer1 : tb = 1 : (20+tss) であり、 Ctimer=4.7uF / Css=2.2uF の場合 ttimer=70msec , tb=1.5sec となります 3.7 ハイサイド Vcc 生成用ブートストラップ回路 ハイサイド MOSFET 駆動用フローティング電源（VB）は、図 20 に示すように Vc2 端子 10V レギュレー タ出力コンデンサを電圧源として高圧側へ向かうダイオード Dboot とフローティング平滑コンデンサ Cboot によるブートストラップ回路により生成されます。外付け Dboot による Boot Strap 回路採用によりローサイド とハイサイド Vcc の電位差が最小限に保たれ、過渡的にも安定した駆動用電源が供給できます。Cboot に は MLCC を用い、その値は 0.1uF-1uF を推奨します。また Dboot には高速かつソフトリカバリー特性を持っ た 600V 耐圧以上のものを用いてください。新電元製 D1NK60 或いは D1FK60(面実装)を推奨いたします。 Np Cboot Dboot D1NK60 0.1 uF D1FK60 16V 22 21 20 15 14 13 VG(H)VS VB VG(L) PGND Vc2 MCZ 図 20. Boot Strap ハイサイド Vcc 生成回路 3.8 ゲート駆動回路 ゲートドライバ駆動電流は Vc2=10V で 0.18A(吐き出し) / 0.53A(引き抜き)typ.です。この値は高圧側・ 低圧側 MOSFETGate 駆動パルス電流が信号系誤動作を引き起こさないように抑えられていますが、通常 用いられる Qg=50nC クラスの MOSFET や CoolMOS(F20F60C3M 等)を十分高速にドライブできる値で す。一般的に用いられる駆動回路の例を図 21 に示します。図 21 A)の場合の駆動インピーダンスは下式で 表わされます。 RON(Qa)+R121 = 56+ R121 (吐き出し) RON(Qb)+R122 = 19 + R122 (引き抜き) 電荷引き抜き用ダイオード D112/113 を用いる場合には小容量ショットキーダイオードなどを用い、スナッピ ーリカバリーダイオードは使わないように注意してください。推奨ダイオード例として 新電元製 D1NS4（アキ シャル）や DG1S4（面実装）があります。 Q101/102 Q101/102 A) B) R122/125 D112/113 D112/113 Qa Qa VG(L/H) Qb Qb VG(L/H) R121/124 R122/125 R121/124 PGND / VS R123/126 PGND / VS R123/126 図 21.ゲート駆動回路 SHINDENGEN ELECTRIC MFG.CO.,LTD - 16 -

4 回路例 4.1 代表回路図 T101 Vin F101 Q101 C110 D201 C120 V1 8 GND R121 R123 1 7 R101 Q102 4 10 C201 C202 C121 GND D203 R124 9 C119 R126 C122 R102 D205 V2 D110 C123 11 R111 R103 VGH VS VB (NC) (NC) (NC) (NC) VGL PGND Vc2 OCP R112 12 IC101 R110 C205 Vsen FB Ct Rt GND (NC) Timer SS (NC) Vc1 (NC) C116 GND 13 D206 R107 R210 C126 C112 C113 C114 C115 R131 C111 R203 R211 R108 R202 C231 R231 CN102 PC101 VCC IC201 ON/OFF C117 R213 Q113 GND 図 22. 代表回路図 SHINDENGEN ELECTRIC MFG.CO.,LTD - 17 -

5 外形寸法図（正式寸法に関しては納入仕様書をご覧下さい） 5.1 SOP22 (MCZ5203SE) Units : mm SHINDENGEN ELECTRIC MFG.CO.,LTD - 18 -

Notes: SHINDENGEN ELECTRIC MFG.CO.,LTD - 19 -
