Reference circuit LED制御用IC MVシリーズ ～ リファレンス回路集 ～ 掲載回路 MV1001SC Vin＝AC85~132V 40V/0.3A MV1002SC Vin＝AC187~276V 80V/0.3A MV2002SG Vin＝DC400V 140V/0.3A (Dual channel) 1

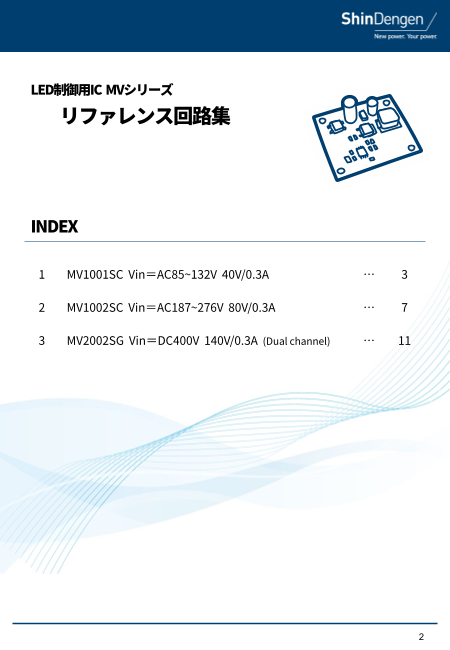

LED制御用IC MVシリーズ リファレンス回路集 INDEX 1 MV1001SC Vin＝AC85~132V 40V/0.3A … 3 2 MV1002SC Vin＝AC187~276V 80V/0.3A … 7 3 MV2002SG Vin＝DC400V 140V/0.3A (Dual channel) … 11 2

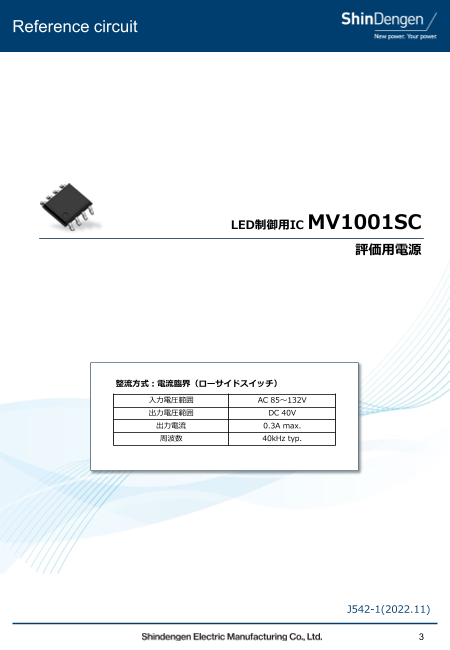

Reference circuit LED制御用IC MV1001SC 評価用電源 整流方式：電流臨界（ローサイドスイッチ） 入力電圧範囲 AC 85～132V 出力電圧範囲 DC 40V 出力電流 0.3A max. 周波数 40kHz typ. J542-1(2022.11) 3

必ずお読みください 本資料ご利用に際しての留意事項 1． 本資料に記載されている技術情報は、当社製品の仕様、外形寸法図、代表的な動作、部品の選定および参考回 路の取り扱い上の注意事項などについて記載したものです｡ 2． 本資料に記載されている参考電源は、当社製品の性能を十分にご理解していただくためのものであり、出力特 性、温度特性、その他諸特性の保証、公的機関の定める特性、安全性を保証するものではありません。 3． 本資料に記載されている当社製品は、一般的電子機器および一般産業用の半導体部品です｡ お客様にて採用されるシステムの重要度に応じた安全性および信頼性を確保できるようご配慮ください｡ ご不明な点については当社営業窓口にご照会ください｡ 4． 極めて高い信頼性、安全性が要求される用途（原子力制御用、航空宇宙用、交通機器用、ライフサポート関連 の医療機器用、燃焼制御機器用、各種安全機器用など）では、特に高信頼性が確保された部品の使用および フェイルセーフなどを配慮した安全性設計、安全性確保が必要となります｡ ご不明な点については当社営業窓口にご照会ください｡ 5． 本資料に記載されている情報、およびその使用に起因する損害または特許権その他の権利の侵害に関して、当 社は一切その責任を負いません｡ 6． 本資料によって当社および第三者の知的財産権、その他の権利に対する保証または実施の許諾を行うものでは ありません｡ 7． 本資料に掲載されている当社製品を採用されるシステムが外国為替および輸出貿易管理法に定める戦略物資に 該当する場合、それを輸出するときには同法に基づく輸出許可が必要です｡ 8． 本資料に掲載されている当社製品の仕様、寸法などは特性向上のため予告なく変更する場合があります。 ご注文の際は必要に応じ当社営業窓口にご連絡いただき、個別製品の最新仕様書をご参照ください｡ 9． 本資料の一部または全部を当社に無断で転載または複製することを固くお断りします｡ 4

Reference circuit diagram LED + RF1 C1 C2 LED ‐ L1 D1 R9 D2 R4 Q1 MV1001SC 5 4 R5 R7 Gate GND 6 3 Vcc CS R6 R3 REF 7 2 REF Svin R8 8 1 Vin Svout C4 R1 GND C5 C3 C9 C8 R2 Bill Of Material No. Type Qt'y Spec Model Name Vendor Remarks L1 Choke Coil 1 1 mH 0.59 A SHP1280P-F102A TCE - Q1 Power MOSFET 1 280 V 3 A P3B28HP2 SHINDENGEN - RF1 Bridge Diode 1 800 V 1 A D1UBA80 SHINDENGEN - D1 FRD 1 400 V 1.5 A D1FL40U SHINDENGEN - D2 - - - - open - - C1 Electrolytic Capacitor 1 250 V 22 uF 250BXC22M Rubycon - C2 Electrolytic Capacitor 1 100 V 8.2 uF 100ZLJ8.2M Rubycon - C3 Ceramic Capacitor 1 50 V 0.1 uF C1608X7R1H104K TDK - C4 Ceramic Capacitor 1 50 V 10 pF C1608CH1H100J TDK - C5 Ceramic Capacitor 1 50 V 1000 pF C1608X7R1H102K TDK - C8 Ceramic Capacitor 1 50 V 10 pF C1608CH1H100J TDK - C9 Ceramic Capacitor 1 50 V 1000 pF C1608X7R1H102K TDK - R1 Chip Resistor 1 1/8 W 0.82 Ω SR73 2A T TD R82 F KOA 1% R2 Chip Resistor 1 1/8 W 10 Ω RK73H 2A T TD 10R0 F KOA 1% R3 Chip Resistor 1 1/10 W 1 kΩ RK73B 1J T TD 102 J KOA - R4 - - - - short - - R5 Chip Resistor 1 1/8 W 1 MΩ RK73B 2A T TD 105 J KOA - R6 Chip Resistor 1 1/8 W 430 kΩ RK73B 2A T TD 434 J KOA - R7 Chip Resistor 1 1/8 W 1 MΩ RK73B 2A T TD 105 J KOA - R8 Chip Resistor 1 1/8 W 560 kΩ RK73B 2A T TD 564 J KOA - R9 - - - - open - - 5

Efficiency Output characteristics ※フィルタ部品定数により特性が多少異なります。 実際のフィルタ回路にてご確認ください。 6

Reference circuit LED制御用IC MV1002SC 評価用電源 整流方式：電流臨界（ローサイドスイッチ） 入力電圧範囲 AC 187～276V 出力電圧範囲 DC 80V 出力電流 0.3A max. 周波数 85kHz typ. 外部Vcc 14V typ. J543-1(2022.11) 7

必ずお読みください 本資料ご利用に際しての留意事項 1． 本資料に記載されている技術情報は、当社製品の仕様、外形寸法図、代表的な動作、部品の選定および参考回 路の取り扱い上の注意事項などについて記載したものです｡ 2． 本資料に記載されている参考電源は、当社製品の性能を十分にご理解していただくためのものであり、出力特 性、温度特性、その他諸特性の保証、公的機関の定める特性、安全性を保証するものではありません。 3． 本資料に記載されている当社製品は、一般的電子機器および一般産業用の半導体部品です｡ お客様にて採用されるシステムの重要度に応じた安全性および信頼性を確保できるようご配慮ください｡ ご不明な点については当社営業窓口にご照会ください｡ 4． 極めて高い信頼性、安全性が要求される用途（原子力制御用、航空宇宙用、交通機器用、ライフサポート関連 の医療機器用、燃焼制御機器用、各種安全機器用など）では、特に高信頼性が確保された部品の使用および フェイルセーフなどを配慮した安全性設計、安全性確保が必要となります｡ ご不明な点については当社営業窓口にご照会ください｡ 5． 本資料に記載されている情報、およびその使用に起因する損害または特許権その他の権利の侵害に関して、当 社は一切その責任を負いません｡ 6． 本資料によって当社および第三者の知的財産権、その他の権利に対する保証または実施の許諾を行うものでは ありません｡ 7． 本資料に掲載されている当社製品を採用されるシステムが外国為替および輸出貿易管理法に定める戦略物資に 該当する場合、それを輸出するときには同法に基づく輸出許可が必要です｡ 8． 本資料に掲載されている当社製品の仕様、寸法などは特性向上のため予告なく変更する場合があります。 ご注文の際は必要に応じ当社営業窓口にご連絡いただき、個別製品の最新仕様書をご参照ください｡ 9． 本資料の一部または全部を当社に無断で転載または複製することを固くお断りします｡ 8

Reference circuit diagram LED + RF1 C1 C2 LED ‐ L1 D1 R9 D2 R4 Q1 MV1002SC 5 4 R5 R7 Gate GND Vcc 6 3 Vcc CS R6 R3 REF 7 2 REF Svin R8 8 1 Vin Svout C4 R1 GND C5 C3 C9 C8 R2 Bill Of Material No. Type Qt'y Spec Model Name Vendor Remarks L1 Choke Coil 1 1 mH 0.59 A SHP1280P-F102A TCE - Q1 Power MOSFET 1 525 V 5 A P5B52HP2 SHINDENGEN - RF1 Bridge Diode 1 800 V 1 A D1UBA80 SHINDENGEN - D1 FRD 1 600 V 0.8 A D1FK60 SHINDENGEN - D2 SBD 1 30 V 3 A M1FM3 SHINDENGEN - C1 Electrolytic Capacitor 1 450 V 10 uF 450PX10M Rubycon - C2 Electrolytic Capacitor 1 450 V 1 uF 450PX1M Rubycon - C3 Ceramic Capacitor 1 50 V 0.1 uF C1608X7R1H104K TDK - C4 Ceramic Capacitor 1 50 V 82 pF C1608CH1H820J TDK - C5 Ceramic Capacitor 1 50 V 1000 pF C1608X7R1H102K TDK - C8 Ceramic Capacitor 1 50 V 10 pF C1608CH1H100J TDK - C9 Ceramic Capacitor 1 50 V 1000 pF C1608X7R1H102K TDK - R1 Chip Resistor 1 1/8 W 1 Ω SR73 2A T TD 1R0 F KOA 1% R2 Chip Resistor 1 1/8 W 4.7 Ω RK73H 2A T TD 4R7 F KOA 1% R3 Chip Resistor 1 1/10 W 1 kΩ RK73B 1J T TD 102 J KOA - R4 Chip Resistor 1 1/8 W 100 Ω RK73B 2A T TD 101 J KOA - R5 Chip Resistor 1 1/8 W 2.7 MΩ RK73B 2A T TD 275 J KOA - R6 Chip Resistor 1 1/8 W 300 kΩ RK73B 2A T TD 304 J KOA - R7 Chip Resistor 1 1/8 W 2.2 MΩ RK73B 2A T TD 225 J KOA - R8 Chip Resistor 1 1/8 W 1 MΩ RK73B 2A T TD 105 J KOA - R9 - - - - short - - 9

Efficiency Output characteristics ※フィルタ部品定数により特性が多少異なります。 実際のフィルタ回路にてご確認ください。 10

Reference circuit LED制御用IC MV2002SG 評価用電源 整流方式：電流臨界（ローサイドスイッチ） 入力電圧：DC 400V 出力仕様 出力設定電圧 出力電流 周波数 (peak) *1 (at Io_peak) *2 LED 1 DC 140V 300mA 50kHz LED 2 DC 140V 300mA 90kHz *1 : VREF=2.7V時 *2 : Io_peak時の平均周波数。 ノイズ干渉を避けるためLED1とLED2で周波数に差を付けています。 J544-1(2022.11) 11

必ずお読みください 本資料ご利用に際しての留意事項 1． 本資料に記載されている技術情報は、当社製品の仕様、外形寸法図、代表的な動作、部品の選定および参考回 路の取り扱い上の注意事項などについて記載したものです｡ 2． 本資料に記載されている参考電源は、当社製品の性能を十分にご理解していただくためのものであり、出力特 性、温度特性、その他諸特性の保証、公的機関の定める特性、安全性を保証するものではありません。 3． 本資料に記載されている当社製品は、一般的電子機器および一般産業用の半導体部品です｡ お客様にて採用されるシステムの重要度に応じた安全性および信頼性を確保できるようご配慮ください｡ ご不明な点については当社営業窓口にご照会ください｡ 4． 極めて高い信頼性、安全性が要求される用途（原子力制御用、航空宇宙用、交通機器用、ライフサポート関連 の医療機器用、燃焼制御機器用、各種安全機器用など）では、特に高信頼性が確保された部品の使用および フェイルセーフなどを配慮した安全性設計、安全性確保が必要となります｡ ご不明な点については当社営業窓口にご照会ください｡ 5． 本資料に記載されている情報、およびその使用に起因する損害または特許権その他の権利の侵害に関して、当 社は一切その責任を負いません｡ 6． 本資料によって当社および第三者の知的財産権、その他の権利に対する保証または実施の許諾を行うものでは ありません｡ 7． 本資料に掲載されている当社製品を採用されるシステムが外国為替および輸出貿易管理法に定める戦略物資に 該当する場合、それを輸出するときには同法に基づく輸出許可が必要です｡ 8． 本資料に掲載されている当社製品の仕様、寸法などは特性向上のため予告なく変更する場合があります。 ご注文の際は必要に応じ当社営業窓口にご連絡いただき、個別製品の最新仕様書をご参照ください｡ 9． 本資料の一部または全部を当社に無断で転載または複製することを固くお断りします｡ 12

Reference circuit diagram Vin GND LED2 + LED1 + C101 C211 C111 R261 R262 R162 R162 LED2 ‐ LED1 ‐ L21 L11 D21 D11 R251 R252 R152 R151 外部調光信号 D22 R24 Svout2 Svin2 Svin1 Svout1 R14 D12 外部調光信号 平滑回路例（CH2） 13 12 4 3 平滑回路例（CH1） 10 6 R321 R322 Q21 R23 Gate2 14 IC1 Gate1 R13 Q11 R312 R311 REF2 MV2002SG 2 REF1 PWM2 11 5 PWM1 C321 R22 CS2 9 1 16 7 8 15 CS1 R12 C311 Vcc RC Vreg GND PGND Alarm R212 R112 3V/0V 3V/0V 1kHz 1kHz R211 C22 C23 C24 C25 C2 C4 C3 C15 C14 C13 C12 R111 Vcc Controller ■ 外部調光信号の平滑回路 (CH1) ではノイズ干渉を軽減する GND ため、周波数ジッタが起こりやすい設計にしています。 ■ 赤枠の部分は外部回路です。 Bill Of Material No. Type Qt'y Spec Model Name Vendor Remarks C101 Electrolytic Capacitor 1 450 V 10 uF 450PX10M Rubycon - C2 Ceramic Capacitor 1 50 V 1 uF C2012X7R1H105K TDK - C3 Ceramic Capacitor 1 50 V 0.1 uF C1608X7R1H104K TDK - C4 Ceramic Capacitor 1 50 V 1000 pF C1608X7R1H102K TDK - C111 Film Capacitor 1 450 V 2.2 uF 450MPK225K Rubycon - C12 Ceramic Capacitor 1 50 V 100 pF C1608CH1H101J TDK - C13 Ceramic Capacitor 1 50 V 0.1 uF C1608X7R1H104K TDK - C14 Ceramic Capacitor 1 50 V 22 pF C1608CH1H220J TDK - C15 Ceramic Capacitor 1 50 V 1000 pF C1608X7R1H102K TDK - C211 Film Capacitor 1 450 V 2.2 uF 450MPK225K Rubycon - C22 Ceramic Capacitor 1 50 V 100 pF C1608CH1H101J TDK - C23 Ceramic Capacitor 1 50 V 0.1 uF C1608X7R1H104K TDK - C24 Ceramic Capacitor 1 50 V 22 pF C1608CH1H220J TDK - C25 Ceramic Capacitor 1 50 V 1000 pF C1608X7R1H102K TDK - C311 Ceramic Capacitor 1 50 V 0.1 uF C1608X7R1H104K TDK - C321 Ceramic Capacitor 1 50 V 1 uF C2012X7R1H105K TDK - D11 FRD 1 600 V 0.8 A D1FK60 SHINDENGEN - D12 SBD 1 30 V 3 A M1FM3 SHINDENGEN - D21 FRD 1 600 V 0.8 A D1FK60 SHINDENGEN - D22 SBD 1 30 V 3 A M1FM3 SHINDENGEN - 13

Bill Of Material No. Type Qt'y Spec Model Name Vendor Remarks IC1 Control IC 1 - - MV2002SG SHINDENGEN - L11 Choke Coil 1 2.6 mH PQ2016 - L21 Choke Coil 1 1.3 mH PQ2016 - Q11 Power MOSFET 1 525 V 5 A P5B52HP2 SHINDENGEN - Q21 Power MOSFET 1 525 V 5 A P5B52HP2 SHINDENGEN - R111 Chip Resistor 1 1/8 W 0.91 Ω SR73 1E T TD R910 F KOA 1% R112 Chip Resistor 1 1/8 W 39 Ω RK73H 2A T TD 39R0 F KOA 1% R12 Chip Resistor 1 1/8 W 1.5 kΩ RK73H 2A T TD 1501 F KOA 1% R13 Chip Resistor 1 1/8 W 330 Ω RK73B 2A T TD 331 KOA - R14 Chip Resistor 1 1/8 W 22 Ω RK73B 2A T TD 22R KOA - R151 Chip Resistor 1 1/8 W 1.8 MΩ RK73H 2A T TD 1804 F KOA 1% R152 Chip Resistor 1 1/8 W 1.5 MΩ RK73H 2A T TD 1504 F KOA 1% R161 Chip Resistor 1 1/8 W 1.8 MΩ RK73H 2A T TD 1804 F KOA 1% R162 Chip Resistor 1 1/8 W 1.5 MΩ RK73H 2A T TD 1504 F KOA 1% R211 Chip Resistor 1 1/8 W 1 Ω SR73 1E T TD 1R00 F KOA 1% R212 Chip Resistor 1 1/8 W 12 Ω RK73H 2A T TD 12R0 F KOA 1% R22 Chip Resistor 1 1/8 W 1.5 kΩ RK73H 2A T TD 1501 F KOA 1% R23 Chip Resistor 1 1/8 W 330 Ω RK73B 2A T TD 331 KOA - R24 Chip Resistor 1 1/8 W 22 Ω RK73B 2A T TD 22R KOA - R251 Chip Resistor 1 1/8 W 1.8 MΩ RK73H 2A T TD 1804 F KOA 1% R252 Chip Resistor 1 1/8 W 1.5 MΩ RK73H 2A T TD 1504 F KOA 1% R261 Chip Resistor 1 1/8 W 1.8 MΩ RK73H 2A T TD 1804 F KOA 1% R262 Chip Resistor 1 1/8 W 1.5 MΩ RK73H 2A T TD 1504 F KOA 1% R311 Chip Resistor 1 1/8 W 10 kΩ RK73B 2A T TD 103 KOA - R312 Chip Resistor 1 1/8 W 1 kΩ RK73B 2A T TD 102 KOA - R321 Chip Resistor 1 1/8 W 10 kΩ RK73B 2A T TD 103 KOA - R322 Chip Resistor 1 1/8 W 1 kΩ RK73B 2A T TD 102 KOA - 14

Choke Coil 1 (L11) ＜ Pin assignment ＞ ＜ Structure drawing ＞ Vin= DC 400V fmin= 50kHz Po= 42W 14 Inductandce (Np) 2-5pin 2.6mH 1kHz 1 13 Np 2 12 Core 3 11 PQ2016 Material : - Manufacturer : - Np 4 10 Bobbin PQ2016 Pin Number : 14 Manufacturer : - 5 9 6 8 7 ＜ Winding Specifications ＞ Winding Current Pin Number Turn diameter Output Order Name [T] [mm dia] Material Notes Start End Voltage Current 1 Np 2 5 100 0.32 1UEW - - Choke Coil 2 (L21) ＜ Pin assignment ＞ ＜ Structure drawing ＞ Vin= DC 400V fmin= 90kHz Po= 42W 14 Inductandce (Np) 2-5pin 1.3mH 1kHz 1 13 Np 2 12 Core 3 11 PQ2016 Material : - Manufacturer : - Np 4 10 Bobbin PQ2016 Pin Number : 14 Manufacturer : - 5 9 6 8 7 ＜ Winding Specifications ＞ Winding Current Pin Number Turn diameter Output Order Name [T] [mm dia] Material Notes Start End Voltage Current 1 Np 2 5 60 0.32 1UEW - - 15

Efficiency Vin = 400V、Vcc = 15V、Vreg = open、Ta=室温 VREF=2.7V時に定格電流（300mA）となる設定。 片側オフ 片側peak負荷固定 LED1 LED2 LED1 LED2 LED1 Dimming 調光 オフ (VREF1=0～3V) (V g 調光 peak負荷 REF2=0V) LED1 Dimmin (VREF1=0～3V) (VREF2=2.7V) LED2 Dimming オフ 調光 調光 (V V) (V LED2 Dimming peak負荷 REF1=0 REF2=0～3V) (VREF1=2.7V) (VREF2=0～3V) Dimming characteristics Vin = 400V、Vcc = 15V、Vreg = open、Ta=室温 VREF=2.7V時に定格電流（300mA）となる設定。 片側オフ 片側peak負荷固定 LED1 LED2 LED1 LED2 LED1 Dimming 調光 オフ peak負荷 (V LED1 Dimming 調光 REF1=0～3V) (VREF2=0V) (VREF1=0～3V) (VREF2=2.7V) LED2 Dimming オフ 調光 (V LED2 Dimming peak負荷 調光 REF1=0V) (VREF2=0～3V) (VREF1=2.7V) (VREF2=0～3V) 16

Built-in regulator characteristics Vin = 400V、Vcc = 15V、Vreg = open、Ta=室温 VREF1 = VREF2 = 0V VREF1 = VREF2 = 2.7V Temparature Vin = 400V、Vcc = 15V、Vreg = open、Ta=室温 17
