Page1
情報通信イ ンフラストラクチャ 汎用機器 総合カタログ
2026 年 1 月版
情報通信インフラ電源機器
整流装置 インバータ装置 リチウムイオン電池システム
NEW NEW NEW
カスタム大容量 INV200VA INV1000SC Ⅱ INV1000-Ⅲ 単架 2連架 3連架
35A 80A 300A 600A 4600A 200VA 1kVA 4kVA 500Ah /1000Ah /1500Ah
Page2

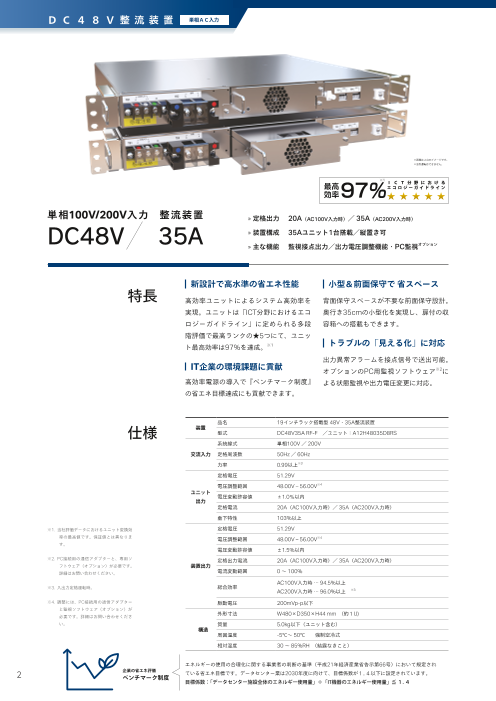

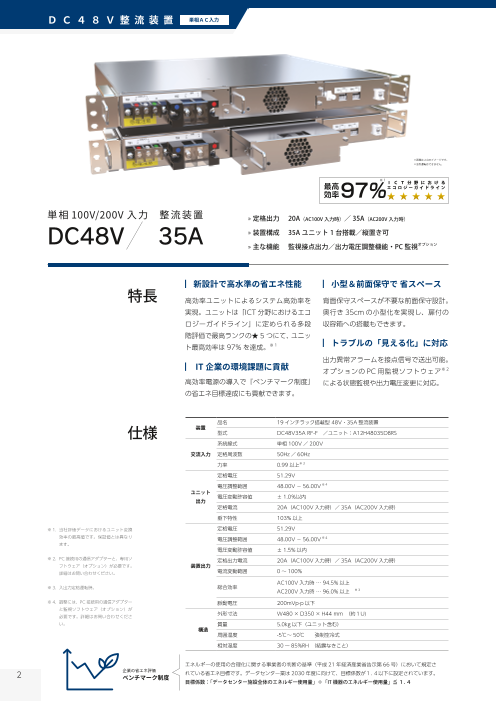

D C 4 8 V 整 流 装 置 単相AC入力
*画像は 2台のイメージです。
*並列運転はできません。
※1 I C T 分 野 に お け る
最高
効率97%エコロジーガイドライン
★ ★ ★ ★ ★
単相100V/200V入力 整流装置 » 定格出力 20A(AC100V入力時)/ 35A(AC200V入力時)
DC48V 35A » 装置構成 35Aユニット1台搭載/縦置き可
» 主な機能 監視接点出力/出力電圧調整機能・PC監視オプション
新設計で高水準の省エネ性能 小型&前面保守で 省スペース
特長 高効率ユニットによるシステム高効率を 背面保守スペースが不要な前面保守設計。
実現。ユニットは 「ICT分野におけるエコ 奥行き35cmの小型化を実現し、扉付の収
ロジーガイドライン」 に定められる多段 容箱への搭載もできます。
階評価で最高ランクの★5つにて、ユニッ
ト最高効率は97%を達成。※1 トラブルの「見える化」に対応
出力異常アラームを接点信号で送出可能。
IT企業の環境課題に貢献 オプションのPC用監視ソフトウェア※2に
高効率電源の導入で『ベンチマーク制度』 よる状態監視や出力電圧変更に対応。
の省エネ目標達成にも貢献できます。
品名 19インチラック搭載型 48V・35A整流装置
仕様 装置
型式 DC48V35A RF-F /ユニット:A12H48035D8RS
系統線式 単相100V / 200V
交流入力 定格周波数 50Hz / 60Hz
力率 0.99以上※3
定格電圧 51.29V
電圧調整範囲 48.00V-56.00V※4
ユニット
電圧変動許容値 ±1.0%以内
出力
定格電流 20A(AC100V入力時)/ 35A(AC200V入力時)
垂下特性 103%以上
※1. 当社評価データにおけるユニット変換効 定格電圧 51.29V
率の最高値です。保証値とは異なりま 電圧調整範囲 48.00V-56.00V※4
す。
電圧変動許容値 ±1.5%以内
※2. PC接続用の通信アダプターと、専用ソ 定格出力電流 20A(AC100V入力時)/ 35A(AC200V入力時)
フトウェア(オプション)が必要です。 装置出力
詳細はお問い合わせください。 電流変動範囲 0 ~ 100%
AC100V入力時 … 94.5%以上
※3. 入出力定格運転時。 総合効率
AC200V入力時 … 96.0%以上 ※3
※4. 調整には、PC接続用の通信アダプター 脈動電圧 200mVp-p以下
と監視ソフトウェア(オプション)が
必要です。詳細はお問い合わせくださ 外形寸法 W480×D350×H44 mm (約1U)
い。 質量 5.0kg以下(ユニット含む)
構造
周囲温度 -5℃~ 50℃ 強制空冷式
相対湿度 30 ~ 85%RH (結露なきこと)
エネルギーの使用の合理化に関する事業者の判断の基準(平成21年経済産業省告示第66号)において規定され
2 企業の省エネ評価 ている省エネ目標です。データセンター業は2030年度に向けて、目標係数が1.4以下に設定されています。
ベンチマーク制度
目標係数:「データセンター施設全体のエネルギー使用量」÷「IT機器のエネルギー使用量」 ≦ 1.4
Page3

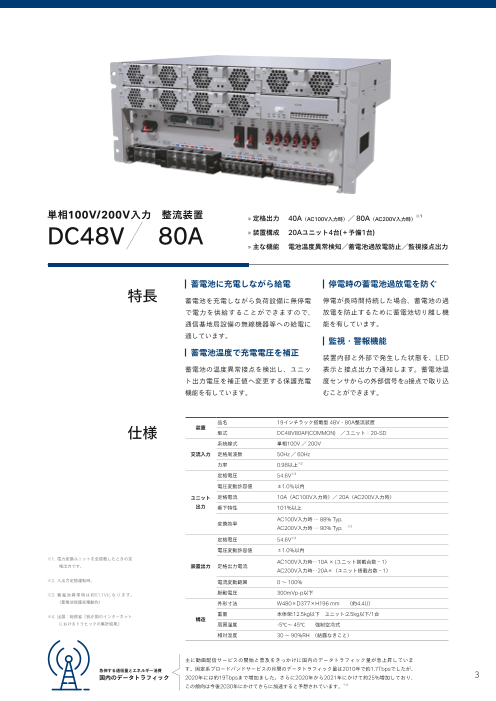

単相100V/200V入力 整流装置 » 定格出力 40A(AC100V入力時)/ 80A(AC200V入力時)※1
DC48V 80A » 装置構成 20Aユニット4台(+予備1台)
» 主な機能 電池温度異常検知/蓄電池過放電防止/監視接点出力
蓄電池に充電しながら給電 停電時の蓄電池過放電を防ぐ
特長 蓄電池を充電しながら負荷設備に無停電 停電が長時間持続した場合、蓄電池の過
で電力を供給することができますので、 放電を防止するために蓄電池切り離し機
通信基地局設備の無線機器等への給電に 能を有しています。
適しています。 監視・警報機能
蓄電池温度で充電電圧を補正 装置内部と外部で発生した状態を、LED
蓄電池の温度異常接点を検出し、ユニッ 表示と接点出力で通知します。蓄電池温
ト出力電圧を補正値へ変更する保護充電 度センサからの外部信号をa接点で取り込
機能を有しています。 むことができます。
品名 19インチラック搭載型 48V・80A整流装置
仕様 装置
型式 DC48V80AF(COMMON) /ユニット:20-SD
系統線式 単相100V / 200V
交流入力 定格周波数 50Hz / 60Hz
力率 0.98以上※2
定格電圧 54.6V※3
電圧変動許容値 ±1.0%以内
ユニット 定格電流 10A(AC100V入力時)/ 20A(AC200V入力時)
出力 垂下特性 101%以上
AC100V入力時 … 88% Typ.
変換効率
AC200V入力時 … 90% Typ. ※2
定格電圧 54.6V※3
電圧変動許容値 ±1.0%以内
※1. 電力変換ユニットを全搭載したときの定 AC100V入力時…10A × (ユニット搭載台数-1)
格出力です。 装置出力 定格出力電流
AC200V入力時…20A×(ユニット搭載台数-1)
※2. 入出力定格運転時。 電流変動範囲 0 ~ 100%
※3. 蓄 電 池 異 常 時 は 約51.1Vに な り ま す。 脈動電圧 300mVp-p以下
(蓄電池保護充電動作) 外形寸法 W480×D377×H196 mm (約4.4U)
※4. 出展:総務省『我が国のインターネット 重量 本体架:12.5kg以下 ユニット:2.5kg以下/1台
構造
におけるトラヒックの集計結果』 周囲温度 -5℃~ 45℃ 強制空冷式
相対湿度 30 ~ 90%RH (結露なきこと)
主に動画配信サービスの開始と普及をきっかけに国内のデータトラフィック量が急上昇していま
急伸する通信量とエネルギー消費 す。固定系ブロードバンドサービスの月間のデータトラフィック量は2010年で約1.7Tbpsでしたが、
国内のデータトラフィック 2020年には約19Tbpsまで増加ました。さらに2020年から2021年にかけて約25%増加しており、 3
この傾向は今後2030年にかけてさらに加速すると予想されています。※4
Page4
D C 4 8 V 整 流 装 置 三相AC入力
※1 I C T 分 野 に お け る
最高
効率96% エコロジーガイドライン
★ ★ ★ ★ ★
» 定格出力 300A※2
» 装置構成 50Aユニット6台(+予備1台)
» 主な機能 WEBブラウザ監視機能
SNMP対応/監視接点出力
三相200V入力 整流装置
DC48V 300A
高効率と最適化で省エネ化 パソコン接続による管理機能
特長 「ICT分野におけるエコロジーガイドライ 監視/計測/制御はPC接続ポートを通じて
ン」 に定められる多段階評価で最高ラン WEBブラウザから管理できます。詳細情
クの★5つにて、ユニット最高効率は96% 報からのトラブル早期対処も可能です。
を達成※1するとともに、当社従来品の50A
DC48V300A 直流電源装置
ユニットから約50%のサイズダウンを実 127.0.0.1/index.html
DC48V300A直流電源装置 Ver 1.00 装置情報 ユニット情報 記録情報 設定 ログアウト
現しました。 装置情報 保存
2022/01/01 12:34:00
状態・警報 計測
監視制御の一元管理で省エネ運用を可能 運転 出力異常(H) 出力異常(L) 負荷電圧 53.5 V
RF ユニット複数台故障 停電/RFユニット全停止 RFユニット故障 負荷電流 100 A
RF ユニット通信異常 SABヒューズ断 蓄電池電圧低下 RF出力電流 100 A
にするSNMPに対応し、データセンター 定格容量超過 蓄電池温度上昇 時計異常 放電電流 0 A
RF ユニットスイッチ断 蓄電池放電中 蓄電池充電中 充電電流 0 A
蓄電池充電電流制御中 蓄電池温度上昇制御中 プログラム転送中 蓄電池温度 25 ℃
の更なる高度化に貢献します。
品名 19インチラック搭載型 48V・300A整流装置
仕様 装置
型式 DC48V300A RF-F /ユニット:A32H48050D8RS(48V50A)
系統線式 三相3線式 200V
定格周波数 50Hz / 60Hz
交流入力
力率 0.99以上※3
総合効率 95.5%以上※3
定格電圧 51.29V
電圧調整範囲 51.0V-56.0V
ユニット
電圧変動許容値 ±1.0%以内
出力
定格電流 50A
垂下電流 51.5A以上 (定電圧精度逸脱点にて)
定格電圧 51.29V
電圧調整範囲 51.0V-56.0V
電圧変動許容値 ±1.5%以内
装置出力
※1. 当社評価データにおけるユニット変換効 定格出力電流 50A × (ユニット搭載台数-1)
率の最高値です。保証値とは異なりま 電流変動範囲 0-100%
す。
脈動電圧 200mVp-p以下
※2. 電力変換ユニットを全搭載したときの定 外形寸法 W480×D450×H395 mm (約9U)
格出力です。
質量 本体架:23kg以下 ユニット:5kg以下/1台
構造
※3. 入出力定格運転時。 周囲温度 0℃~ 45℃ 強制空冷式
相対湿度 40 ~ 85%RH (結露なきこと)
サーバーやネットワーク機器の監視や制御を行うために標準化された通信プロトコルです。機器の稼働時間や
4 サーバー機器監視プロトコル データトラフィック量、障害情報などを監視するとともに、障害発生時には再起動やメール通知などのシーケン
SNMPとは? スを仕掛けることもできます。システム全体の効率的な運用や、それによる省エネ効果が期待できます。
※SNMP:Simple Network Management Protocol
Page5
※1 I C T 分 野 に お け る
最高
効率96% エコロジーガイドライン
★ ★ ★ ★ ★
» 定格出力 600A※2
» 装置構成 50Aユニット12台(+予備2台)※5
» 主な機能 WEBブラウザ監視機能
SNMP対応/監視接点出力
入出力・分岐一体型 整流装置
DC48V 600A
高性能&高容量の給電システム 多数のステータスを一括管理
特長 600Aの給電システムを専用架に格納し 高容量給電システムでは管理するステー
ました。施工条件に合わせて、配線上出 タスや計測値が増えますが、PC接続によ
しタイプ、下出しタイプの2種類から選ぶ り1画面にわかりやすく表示できます。
ことができます。施工の簡略化、運用管
DC48V600A 直流電源装置
127.0.0.1/index.html
理のスマート化を実現。WEBブラウザや DC48V600A直流電源装置 Ver 1.00 装置情報 ユニット情報 記録情報 設定 ログアウト
装置情報 ENG受電制御中止 有効電力量リセット 保存
2022/01/01 12:34:00
SNMPによる監視制御対応。出力電圧は 状態・警報
運転 停電/RFユニット全停止 交流入力異常(H) 交流入力異常(L) 定格容量超過
RFユニット故障 RFユニット複数台故障 RFユニット通信異常 RFユニット手動スイッチ断
出力異常(H) 出力異常(L) 蓄電池電圧低下 交流入力MCCBトリップ 交流入力MCCB1 オフ
DC56Vまで細かく設定可能。ユニット最 交流入力MCCB2 オフ SABヒューズ断 ヒューズ断 負荷MCCBトリップ 蓄電池MCCBオフ
時計異常 電力計通信異常 蓄電池温度上昇 蓄電池放電中 蓄電池充電中
ENG受電 ENG受電制御中 蓄電池温度上昇制御中 蓄電池充電電流制御中 プログラム転送中
高効率96%※1を達成し、先端通信インフ 交流入力 直流出力
電圧(R-S) 200.5 V 電流(R) 100.0 A 負荷電圧 53.5 V 蓄電池電圧 51.3 V
電圧(S-T) 200.5 V 電流(S) 100.0 A 負荷電流 100 A 放電電流 0 A
電圧(T-R) 200.5 V 電流(T) 100.0 A RF 出力電流 100 A 充電電流 0 A
ラに相応しい環境価値を提供します。 電力 123.4 kW 有効電力量 1234.5 kWh
品名 48V・600A整流装置
仕様 装置 装置-上部配線タイプ:DC48V600A-U-SD PE-F
型式 装置-下部配線タイプ:DC48V600A-D-SD PE-F
ユニット:A32H48050D8RS(48V50A)
※1. 当社評価データにおけるユニット変換効
率の最高値です。保証値とは異なりま 系統線式 三相3線式 210V
す。
定格周波数 50Hz / 60Hz
交流入力
※2. 電力変換ユニットを全搭載したときの定 力率 0.99以上※3
格出力です。 総合効率 95%以上※3
※3. 入出力定格運転時。 定格電圧 53.52V※4
ユニット 電圧変動許容値 ±1.0%以内
※4. 蓄電池温度上昇信号入力時は約51.4Vに
なります。(蓄電池保護充電動作) 出力 定格電流 50A
垂下電流 51.5A以上
※5. 予備ユニット台数は、現用ユニット7台
までに対して1台、現用ユニット8台以 定格電圧 53.52V
上に対して2台となります。 電圧変動許容値 ±2%以内
※6. 運用期間10年間における平均消費電力 装置出力 定格負荷電流 50A × (ユニット搭載台数-予備ユニット台数)※5
を10kWとした場合、総消費電力は約 電流変動範囲 0 ~ 100%
88万kWh。このうち1%に対して電気
料金18円/kWhが削減された場合を想 脈動電圧 300mVp-p以下
定。 外形寸法 W900×D600×H1800 mm
※7. 同等機器に対する変換効率改善効果のみ 本体架-上部配線タイプ:245kg以下 ユニット:5kg以下/1台
質量
の試算です。 構造 本体架-下部配線タイプ:265kg以下 チャンネルベース:30kg以下
周囲温度 0℃~ 40℃ 強制空冷式
相対湿度 30 ~ 90%RH (結露なきこと)
整流装置の効率改善効果は、そこから給電されるすべての通信機器の消費電力に乗じられます。通信
給電装置の高効率化が期待される理由 機器の平均の消費電力が10kW規模の場合、たった1%の効率改善が10年間で約15万円もの電気料金
たとえば変換効率1%の改善で。 削減効果を生みます※6,※7。当社10年前の給電装置と比較すると5%以上の効率改善を実現しており、 5
電気料金も年々変遷しますので、実際の使用設備や運用条件に合わせてご試算ください。
Page6
D C 4 8 V 整 流 装 置 三相AC入力 イ ン バ ー タ 装 置
*画像はユニット盤 2台のイメージです。
*カスタム等により外観が変わる事があります。
AC200V系統入力:
※1 I C T 分 野 に お け る
最高
率96%エコロジーガイドライン
効 ★ ★ ★ ★ ★
AC400V系統入力:
※1 I C T 分 野 に お け る
最高
効率97%エコロジーガイドライン
★ ★ ★ ★ ★
三相200V・400V入力 整流装置 » 定格出力 2200A(ユニット盤1架)/ 4600A(ユニット盤2架)※2
DC48V 4600A » 構 成 例 入力盤+ユニット盤+蓄電池接続盤+出力盤
» 主な機能 WEBブラウザ監視機能/ SNMP対応/監視接点出力
高容量で省スペース化 新電元製LiBシステム併用可能
特長 ユニット盤2架構成により最大4600Aの 48V系のバックアップとして、鉛蓄電池
高容量システムを提供します。大容量化 はもちろん、当社製のリチウムイオン電
が進むデータセンターの電力需要対応と 池システムと組み合わせが可能です。
省スペース化を両立します。 蓄電池接続盤が必要となります。
出力盤など柔軟なカスタム対応 電力使用状況を現場で可視化
ユニット盤は2架まで増設でき、最大出力 系統図を模したLCD画面で入出力電力や
4600Aまで対応可能です。容量減の場合 電圧電流などを確認できます。
は、ユニット盤を1架とするほか、電力変 系統図表示 2025/12/19 12:53
50.8 V 50.8 V
交流入力 RF
換ユニットの搭載数でも調整できます。 R-S 203.8V No.1 5040A 5040A 負荷
R 759.6A
S-T 204.9V S 755.8A No.2 運転中
T-R 203.8V T 757.2A
設備に合わせて開閉器や配線と接続する 268.1 kW 3264kWh
50.1 Hz ST
銅帯の大きさや数量もアレンジ可能です。 蓄電池 0A(充電)
ST 0A(放電)
クリア:メニュー セット:警報表示画面
高変換効率でエネルギー削減 冗長構成で運用中ユニット交換
厳しい省エネ要求に対応する、最高効率 ユニット盤に搭載される電力変換ユニッ
97%※1の高性能ユニットを搭載。環境負 トは冗長構成による運用となっており、
荷軽減のほかランニングコスト削減計画 ユニット故障時も出力低下なく、負荷へ
にも活用できます。 の電力供給が可能です。
仕様 200V系統(三相3線式)
交流入力 系統線式
400V系統(三相3線式)
直流出力 定格負荷電流 200A × (ユニット搭載台数-予備ユニット台数)
ユニット盤1架構成:11台+予備ユニット1台
ユニット搭載台数
ユニット盤2架構成:23台+予備ユニット1台 (最大数)
外形寸法(参考) ユニット盤:W600×D800×H1900 mm / 1架
※1. 構造
当社評価データにおけるユニット変換効 設置環境 屋内据置型
率(AC200V入力時、AC400V入力時)
の最高値です。保証値とは異なります。 周囲温度 0℃~ 40℃
相対湿度 30 ~ 90%RH 以下 (結露なきこと)
※2. 電力変換ユニットを全搭載したときの定
格出力です。
通信インフラの寸断は社会機能停止に直結します。総務省が掲げる「通信の強靭化」では、電源の多重化、
AI技術普及やDX化で高まる重要性 蓄電池・非常電源の確保、地域分散型データセンター、災害時通信確保などの政策が強調されています。
6 耐障害性・レジリエンス確保 大容量整流装置の蓄電池接続盤と、そこに連携する高容量のリチウムイオン電池システムを統合的に
導入することで、高出力化とレジリエンス確保を共通の保守体制で両立することができます。
Page7
※ 1
静音 総合効率
自然空冷 90%
以上
DC48V入力インバータ INV200VA〈0〉 » 定格出力 単相AC100V / 200VA
AC100V 200VA » 装置構成 19㌅ラック搭載・壁付可能オプション
» 主な機能 監視接点出力/前面&背面ACアウトレット搭載
高効率&FANレス構造 コンパクトで柔軟な設置性能
特長 回路設計を全面リニューアルし、優れた • 19インチラックに2台並べて搭載可能
完成度に仕上がりました。 高さ1U以下、横幅185mmで設置スペ
ースを節約できます。
• 高変換効率90%以上※1
• 多彩な設置オプション
• FANレス設計で低騒音
JIS規格またはEIA規格の19インチラッ
• 過電流保護機能で安全性を確保
ク搭載、壁取り付けが可能です。
• コネクタ接続による容易な配線
運用の効率性を高める 負荷設備への配線接続が簡単で、設置
作業がスムーズに行えます。
• 入出力一体型設計
• 外部信号端子台からの故障信号転送 電源メーカーの技術品質
• 装置正面のLED表示 • 高品質で安定した正弦波を提供
• 出力部にコンセント(3口)を搭載 • FANレス自然風冷で省メンテナンス
型式 INV200VA〈 0 〉
仕様 定格電圧 48V
変動範囲 33V ~ 60V
直流入力
最大入力電流 8A ※1
総合効率 90%以上 ※1
定格容量 200VA(200W) ※2
定格電圧 単相100V( 正弦波出力)
交流出力 電圧精度 ±2.0%以内
定格周波数 50Hz / 60Hz( 設定スイッチによる手動切り替え)
※1. 入出力定格運転時。 定格負荷力率 1.0 (変動範囲:遅れ0.6 ~ 1.0)
装置 騒音 45dB以下 ※3
※2. 全出力の合計値。
外形寸法 W185×D280×H40.8 mm ※4
※3. 1台運転時、装置前面1m、A特性。環境 質量 2.5kg以下
温度35℃以下にて測定。 構造
周囲温度 5℃~ 50℃
※4. 突起部およびオプション金具等を除く。 相対湿度 5 ~ 90%RH
電源装置の高効率化がもたらす恩恵は、直接的なエネルギーの削減効果だけではありません。同サイズで出力容
電源の高効率化で発熱低減 量を高める省スペース化や、発熱低減による空調エネルギー削減、そして「自然空冷」構造の実現です。
自然空冷のメリット 自然空冷の装置は可動部品や塵埃によるトラブルが抑制されます。ライフサイクルコスト削減や省資源化につな 7
がります。FAN駆動の電力・回路・スペースも当然に削減され、あらゆる相乗メリットをもたらします。
Page8
イ ン バ ー タ 装 置
*画像は19インチラック搭載モデル(標準取付金具)のイメージです。
DC48V入力インバータ INV1000SC Ⅱ » 定格出力 単相AC100V / 1kVA
AC100V 1kVA » 装置構成 19㌅ラック搭載・据置/ 24㌅ラック搭載可能オプション
» 主な機能 監視接点出力/前面&背面ACアウトレット搭載
DC48V電源からAC100Vに変換 前面と背面にACアウトレット
特長 直流給電ラインから単相交流電源を得る 一般的なACコンセントを差し込めるアウ
ことができます※1。滑らかな正弦波を生 トレットを、前面と背面の両方に搭載し
成できるとともに、最高効率93%以上※2 ています※1。アウトレットのほか、背面の
の優れた省エネ性能を達成しています。 端子台からもAC出力が得られますので、
コンパクトでありながら自由な配線の取
接点信号で運転状態を監視可能 り回しを可能にしています。
運転状態や故障信号のほか、過負荷状態
も接点出力が可能です。設備の稼働状況
や異常を早期に見つけることができます。 <背面>
型式 INV1000SCⅡ
仕様 定格電圧 -48V
直流入力 変動範囲 -40.5V ~-57V
最大入力電流 30A
定格容量 1000VA( 1000W)
定格電圧 単相100V( 正弦波出力)
交流出力 電圧精度 ±2.0%以内
定格周波数 50Hz / 60Hz( 設定スイッチによる手動切り替え)
定格負荷力率 1.0 (変動範囲:遅れ0.6 ~ 1.0)
装置 騒音 45dB以下 ※3
外形寸法 W410×D305×H43.5 mm ※4
※1. 通信装置以外の用途にはご使用いただけ 質量 4.5kg以下(19インチラック取付金具含む)
ません。
5℃~ 40℃ :連続
構造 周囲温度
※2. 当社評価データにおけるユニット変換効 0℃~ 50℃ :短時間 ※5
率の最高値です。保証値とは異なりま
す。 5 ~ 85%RH :連続
相対湿度
5 ~ 90%RH :短時間 ※5 (結露なきこと)
※3. 1台運転時、装置前面1m、A特性。環境
温度35℃以下にて測定。
※4. 幅寸法はフランジを除く。
※5. 連続72時間以内、年間15日以下。
地球温暖化への対応を経済成長のチャンスと捉え、「経済と環境の好循環」を目指す産業政策です。政策誘導には、
8 2050年カーボンニュートラルへ 予算.税制,金融,規制改革・標準化,国際連携などのツールが総動員されます。成長分野14分類には「半導体・情報
グリーン成長戦略 通信産業」も組み込まれ、例えば2030年までに新設データセンターを30%省エネ化、使用電力の一部再エネ化
義務付け、2040年カーボンニュートラル達成などの目標が設定されています。
Page9
DC48V入力インバータ INV1000-Ⅲ » 定格出力 単相AC100V / 1~ 4kVA
AC100V 4kVA » 装置構成 19㌅ラック搭載型
» 主な機能 監視接点出力/冗長構成対応
冗長構成で停電させずに交換 接点信号で運転状態を監視
特長 最大4機の並列運転で4kVA出力まで対応 運転状態や故障信号のほか、過負荷状態
できます※1。また、万が一の障害時に電 も接点出力が可能です。設備の稼働状況
源供給を停止させずにユニット交換でき や異常を早期に見つけることができます。
る冗長構成に対応しています。
ユニット
仕様 型式 E04HA1010D3R
直流入力 ( INV1000SC IIと同様 )
交流出力 ( INV1000SC IIと同様 )
電力変換効率 89%以上※3
高周波雑音 VCCI-A準拠
装置
55dB以下( 1台運転時)
騒音
65dB以下(5台並列冗長運転時) ※2
外形寸法 W480×D416×H265.75 mm :4kVA冗長構成システム時
質量 7kg以下
5℃~ 40℃ :連続
構造 周囲温度
0℃~ 50℃ :短時間 ※4
5 ~ 85%RH :連続
相対湿度
5 ~ 90%RH :短時間 ※4 (結露なきこと)
搭載枠
INVSLF-S INVSLF-10 INVSLF-20 INVSLF-40
型式
-1000-S3 -1000-S3 -1000-S3 -1000-S3
最大インバータユニット数 1台 2台 3台 5台
並列冗長機能 なし あり あり あり
※1. 通信装置以外の用途にはご使用いただけ 表示ユニット なし あり あり あり
ません。
質量 1.2kg以下 6.5kg以下 7.2kg以下 8.6kg以下
※2. 装置前面1m、A特性。環境温度35℃以 定格入力容量 24A 24A 48A 96A
下にて測定。
最大入力容量 30A 30A 60A 120A
※3. 定格入出力時。 定格容量 1kVA 1kVA 2kVA 4kVA
※4. 連続72時間以内、年間15日以下。 定格電圧 単相100V (正弦波出力)
交流出力
電圧整定精度 ±2.0%以内
定格負荷力率 1.0 (変動範囲:遅れ0.6 ~ 1.0)
インバータの並列運転では、各ユニットの負荷分担量を割り振りながら交流電圧の位相と振幅を同期
電源供給を「とめない」技術 させる必要があります。INV1000SC-Ⅲは、それぞれのインバータユニットが「完全個別制御」で動
完全個別のインバータ並列冗長運転 作しますので、どのインバータユニットで障害が発生しても交流電源の供給を継続させることができ 9
ます。これにより、共通制御部の障害で全ユニットが給電停止してしまう問題を解決しています。
Page10
DC48Vリチウムイオン電池システム
» 公称容量 500Ah/ 1000Ah/ 1500Ah※1
» 主な機能 LFP電池を1架に5台搭載(100Ah※1×5台)
最大1500Ahまで対応※2
WEBブラウザ監視機能
SNMP監視/ PC監視/無電圧接点/液晶画面&LED状態表示
個々の電池モジュールに保護機能を内蔵
リチウム二次電池安全規格 IEC62619:2022認証
条例キュービクル式蓄電池設備に関する規定の構造に適合
DC48V
リチウムイオン電池システム イメージ:BS-481000
※基本架の正面板を外した状態です。
※オプションの上面ケーブルサポート付です。
耐久性に優れるLFP電池採用
特長 リン酸鉄系(LFP)電池は、一般的な三元系電池と比較して、
通信インフラ設備の長期間待機運用に適した特長を有します。
• 高SOC保持性:100%充電待機で放電や劣化が少ない
• 深放電耐性:完全放電によるサイクル寿命低下が少ない
• 熱安定性:高温でも酸素が発生しにくく安全マージンが高い
• 経年耐久性:電池モジュールの期待寿命15年※3
設置効率と保守性に優れた構造
• 前面保守設計:少ない保守スペースで設置面積を削減
• 低リフト保守:低架で安全な電池交換作業(ハンドリフター使用推奨)
• 耐震クラスS(中間階):実試験による耐震性能でシステム機能維持
• ケーブルサポート:上面/側面の配線固定オプション対応
新電元ソフトウェアで安全監視 高信頼のバックアップ機能維持
基本架に搭載した監視部が、電池モジュー 電池モジュール単体の異常時においても、
ルの状態情報を集約し、統括的な監視運用 システム停止することなく交換可能な並列
を可能にします。 冗長構成を採用しています。
DC48V LibSystem
192.168.0.1/index.html
DC48V LibSystem Ver 1.00 装置情報 記録情報 設定 ログアウト
装置情報 保存
2025/12/19 12:53:43
状態・警報
モジュール通信異常 搭載モジュール不整合 時計異常 プログラム転送中
計測
充放電電流 39.81 A
モジュール
No. 警報 状態 端子 組電池 充放電 出力
電圧 (V) 電圧 (V) 電流 (A) SOC(%) 電力 (W) 製造番号
1 なし 充電 53.59 50.86 9.96 90 0 UB9876543210
計測
セル最高温度 22 ℃ セル最低温度 21 ℃
セル 1 2 3 4 5 6 7 8 9 10 11 12 13 15 15
電圧 (V) 3.392 3.392 3.392 3.392 3.392 3.392 3.392 3.392 3.392 3.392 3.392 3.392 3.392 3.392 3.392
温度 (℃) 21 21 21 21 21 21 21 21 21 21 21 21 21 21 21
状態・警報
計測回路故障 主回路故障 カ負荷故障 電池セル故障 充電温度保護 (L) 充電温度保護 (H)
放電温度保護 (L) 放電温度保護 (H) 組電池過電圧保護 セル過電圧保護 組電池低電圧保護 セル低電圧保護
過電圧保護 BMS 過熱保護 出力短絡保護 入力逆接続 過負荷保護 充電温度保護 (L)
充電温度警告 (H) 放電温度警告 (L) 放電温度警告 (H) 組電池過電圧警告 セル過電圧警告 組電池低電圧警告
セル低電圧警告 通信アドレス異常 放電過電流警告 放電過電流保護 放電過電流ロック 放電制御不良
2 なし 充電 53.59 50.86 9.96 90 0 UB9876543212
3 なし 充電 53.59 50.86 9.96 90 0 UB9876543213
4 なし 充電 53.59 50.86 9.96 90 0 UB9876543214
5 なし 待機中 53.59 50.86 9.96 90 0 UB9876543215
6 なし 待機中 53.59 50.86 9.96 90 0 UB9876543216
7 なし 待機中 53.59 50.86 9.96 90 0 UB9876543217
※1. 公称値につき保証値ではありません。
※2. 電池容量1500Ah以上が必要な場合はご
相談ください。
※3. 環境温度25℃にて公称容量の70%を寿
命と規定。
浮動充電とは、蓄電池を充電回路と負荷に並列に接続したまま、一定の電圧をかけ続けて満充電状態
10 なぜ情報通信で鉛蓄電池が使われる理由 に保つ充電方式です。この方式により、平常時は充電しながら負荷に電力を供給し、停電時には蓄電
技術ワード「浮動充電」とは? 池から負荷へ瞬断なく電力を供給できます。浮動充電に広く用いられてきた鉛蓄電池は、充電残量
(SOC)100%付近を保っても劣化しにくい「高SOC耐性」を持っています。
Page11
仕様
架構成
単架システム 2連架システム 3連架システム 交換用
500Ah 1000Ah 1500Ah 電池モジュール
システム構成 監視部 監視部 監視部
電池
電池 電池 電池 電池 電池 電池
電池モジュール5台(1架) 電池モジュール10台(2架) 電池モジュール15台(3架) 電池モジュール1台(交換用)
型式 BS-480500 BS-481000 BS-481500 BSM48100A
W: 600 ㎜ W: 1200 ㎜ W: 1800 ㎜ W: 482 ㎜
外形寸法※1 D: 600 ㎜ D: 600 ㎜ D: 600 ㎜ D: 396 ㎜
H: 1603 ㎜ H: 1603 ㎜ H: 1603 ㎜ H: 130 ㎜
質量※2 約430 kg 約860 kg 約1290 kg 約46 kg
塗装 マンセル 5Y7/1 半艶 マンセル N1
保守面 前面 前面
耐震荷重 水平 1.0G /垂直 0.5G ─
適合規格等 条例キュービクル式蓄電池設備 IEC62619:2022※3
【 架構成/補足 】 ※1. 突起物は除きます。H(高さ)はチャンネルベース、絶縁板を含みます。
※2. 装置の質量は電池モジュール、チャンネルベース、絶縁板を含みます。
※3. 二次電池およびバッテリー 産業用用途の二次リチウム電池の安全要求事項(IEC62619:2022)
電気的仕様 外形寸法 単位:mm
公称電圧 48.00V
定格電圧 54.50V
充電電圧範囲※1 52.60 ~ 56.40 V (推奨値)
公称容量 100Ah × N※2 (0.2C 35℃にて4800Wh)
最大放電電流 100A ×(N-1)※2
最大放電電力 4800W×(N-1)※2 (DC48V出力時)
最大充電電流 約15A×N ※2 (充電開始時の過渡変動は除く)
【電気的仕様/補足】 ※1. 充電電圧範囲を逸脱した場合、充電完了後SOCが100%とならない可能性があります。
※2. Nは電池モジュール台数を示します。
左側面図 正面図
(BS-481500)
専用オプション
上面ケーブルサポート 装置上部の配線口に取り付け。天井配線用。
上面ケーブルサポート
側面ケーブルサポート
側面ケーブルサポート 装置側面に取り付け。床面配線用。
上面ケーブルサポートも必要です。
• 電池モジュール搭載・配線接続作業
保守作業・試験 • 架間接続銅帯の接続作業
• 現地調整試験
リン酸鉄系(LFP)電池は、鉛蓄電池より電力密度が高く、かつ満充電に近い状態でも寿命劣化しに
鉛蓄電池に代わる高電力密度化の主役 くい「高SOC耐性」を有しています。ライフサイクルコストの削減にはさらなる長寿命化が欠かせま
情報通信に適したLFP電池 せん。情報通信インフラにおいては、浮動充電中のセル電流を適切に管理できるシステム(BMS)の 11
役割が重要になります。このような専用設計によって期待寿命15年の性能を引き出すことができます。
Page12
注意
www.shindengen.co.jp • 本カタログには販売開始前の情報が含まれます。
• 本製品をご使用の際には必ず取扱説明書をご確認のうえ、ご使用願います。
本社 〒100-0004 東京都千代田区大手町2-2-1(新大手町ビル) • 本製品は日本国内仕様品です。日本国内仕様品を国外で使用すると、電圧・仕様環境が異なり発煙、発火の原因にな
☎03-3279-4431(代表) ることがあります。
朝霞事業所 〒351-8503 埼玉県朝霞市幸町3-14-1 • 本カタログ記載の製品は、使用用途・場所などを限定するもの、専門施工を必要とするものがあります。お買い上げ
☎048-483-5311(代表) の販売店窓口へご確認ください。
大阪支店 〒542-0081 大阪市中央区南船場2-3-2(南船場ハートビル) • 本製品は産業用機器として設計されており、一般家庭での使用を目的としていません。
☎06-6264-7770(代表) • 本カタログに記載した製品写真およびイラストは、製品仕様、撮影上および印刷上の条件により実際の色や形状と異
名古屋支店 〒100-0004 名古屋市中央区錦1-19-24(名古屋第一ビル) なる場合があります。
☎052-221-1361(代表) • 直接人体や生命を脅かす恐れのある場所へご使用にならないでください。
• 当社製品に付随して使用する機器について、当社は指定および選定いたしません。
カタログに関するお問い合わせ • このカタログの記載内容は製品改良などのため、お断りなしに変更することがありますのでご了承ください。
営業本部 マーケティング部 《推奨》WEBフォーム • ご採用の前に必ず最新のカタログ情報であることをご確認のうえご発注願います。
☎048-483-5376 新電元 問い合わせ 検索
販売・取扱店
輸出規制について
• 本製品は日本国内仕様品です。
発行:2025年11月 印刷:2025年11月 CAT.NO B-204-2
