EV急速充電器　SDQC2Fシリーズ

電気自動車 用急速充電器 SDQC2Fシリーズ総合カタログ 2026年 5月版 EV急速充電器F A S T C H R A G E R SDQC2F シリーズ 全モデル 日本国内 設計&製造 新電元工業製 電力変換ユニット搭載 150kW 90kW 60/50kW 50kW

SDQC2Fシリーズ あなたが見たい、次の目的地へ─── 電気も、人々の活力も、すべてが大切なエネルギーです。 わたしたちは、エネルギーを極限まで高効率で変換し、 価値ある未来へと向かう原動力に変換します。 ありったけの技術を込めて。 日本国内設計＆製造の電力変換ユニット搭載 日本品質のコア技術 新電元工業では、電気回路・構造・ソフトウェアまで自 社で設計しています。本シリーズに搭載する電力変換 1949年創業の高信頼電源メーカー ユニットは、日本の環境に合わせた独自の完全密閉型 を採用しており、インフラ設備としての耐久性を高めて 筐体防護 筐体防護＋ユニット防護 います。 耐塩塗装＆寒冷地対応 外装筐体にはステンレス鋼板と耐塩塗装を標準搭載し ています。シリーズ全モデルで周囲温度-20℃の寒冷地 仕様に対応しています。 ※ SDQC2F150を寒冷地でご採用いただく場合は対応品提供のため事前にご申告ください。 一般的な充電器の環境防護設計 ※ 電力変換ユニット単体が防塵防水性能を有することを説明用に簡略化したイラストです。 公共品質 大きいボタンとイラストつき操作ガイド 「見やすさ」「操作しやすさ」にこだわった操作パネルで 高水準のエネルギー変換効率 す。操作方法は文字とイラストで案内表示しますので、 はじめて使うゲストでも直感的に操作できます。 メーターの動きで「貯まる」が見える SDQC2Fシリーズのトレードマークとも言える、充電中 のアナログメーター表示です。バッテリーの充電率や残 り時間を大きく表示することで、見やすさを確保してい ます。 ３カ国語対応で観光地のゲストも安心 最初の待機画面で、操作パネルの言語を簡単に切り 替えることができます。充電オペレーション後は、日本 語の待機画面に戻りますので、続けての利用もスムー ズです。 2

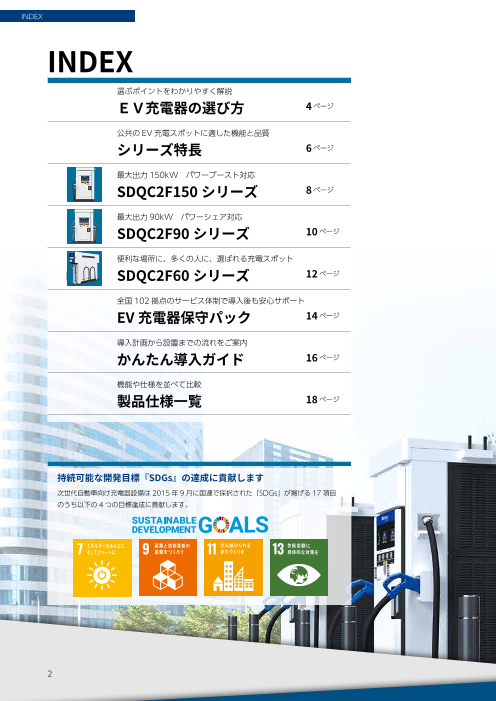

INDEX 持続可能な開発目標『SDGs』の達成に貢献します 次世代自動車向け充電器設備は 2015 年 9 月に国連で採択された「SDGs」が掲げる 17 項目のうち以下の 4 つの目標達成に貢献します。 4－5 特長＆仕様 6－7 SDQC2F150 8－9 優れた環境性能 SDQC2F90 高水準のエネルギー変換効率で環境負荷を軽減 10－11 優れたエネルギー効率で環境負荷を軽減 SDQC2F60 急速充電器は、電気エネルギーを交流から直流に変 換するときに電力損失が発生します。新電元工業は、 エネルギー変換効率を極限まで高めることを追求した 12－13 製品づくりで、優れた環境価値を提供します。 SDQC2F50 業界最高クラスの電源変換効率 最大出力150kW・90kWモデルでは、業界最高クラス となる変換効率94%※を達成しています。 14－15 ※ SDQC2F150測定条件…入力AC415V/出力DC429V/350A出力時、SDQC2F90測定条件…入力AC 415V/ 出力DC450V/200A出力時。 保守パック 30分間で世帯平均３時間相当の電力を節約 90kWの連続出力において4%の効率改善を達成しま すと、30分間の充電1回で削減できるエネルギー量は、 16－17 世帯平均の消費電力量で約3時間分にもなります※。 導入ガイド CHAdeMO推奨値 SDQC2F150/90 (一般的な充電器 ) 4 世帯全国平均消費電力 % 30分 約 損失低減 3時間分に相当 18－19 仕様一覧 電力損失 電力損失 10% 6 % 以下 以下 ※ 90kWを30分間連続出力した場合の4%は約1.8kWhに相当。環境省「令和2年度 家庭部門 のCO2排出実態統計調査」より、全国の世帯あたりの年間エネルギー消費量のうち電気エネルギー 消費量年間平均4528kWhを引用し、1.8kWhを約3.5時間分と算定。実際の充電利用では、車両 搭載電池の電圧や車両からの充電電流指令値によって充電出力が変動します。 3 基礎編 150kW 90kW 60kW 50kW 保守パック 導入ガイド 仕様一覧

急速充電規格 チ ャ デ モ 知れば見つかる CHAdeMO ＥＶ充電器の選び方 世界中の国や地域で安全かつ快 適な急速充電を実現するために 制定された国際標準規格です。車 EV充電器には、小規模なコンセントタイプから公共用の大出力タイプまで、さまざま 載バッテリーと相性の良い直流電 な提供スタイルがあります。EV充電器の種類によって、充電時間が大きく変わります。 力を供給することで、短い充電時 間で走行距離を回復させます。 こんなに違う！ 普通充電器と急速充電器 普通充電器 急速充電器 交流電圧を直接供給する方式で、充 バッテリーと好相性の直流電圧を供給 電能力は最大6kW程度です。充電時 する方式です。50kWを超える100kW 間は延びますが、比較的容易に設置 級の超急速充電器も登場しています。 できます。 交流出力 直流出力 制 御 シ 制 電 ス 御 力 テ 単相 シ ス 変 三相 ム 交流電源 テ 換 ム 器 交流電源 プライベート 普通充電 急速充電 超急速充電 ユーザー認証が ユーザ認証を行わない充電スポッ 要らない場所。 トです。主に自家用車や社有車の プライベート 簡易な充電器や 施設関係者だけでの利用 自宅 コンセントなど。 には、IC カード認証が 基礎充電用として運用されます。 セミプライベート 適しています。ゲスト用 パブリック の急速充電器も。 セミプライベート 職場・集合住宅 事前に許可されたメンバーだけが 長時間を過ごす施 セミプライベート 商業施設での目的地充電は、普通充 設には、普通充電 パブリック 利用できる充電スポットです。マン 器の複数設置が推 観光地・宿泊施設 電から急速充電まで幅広いニーズが あります。滞在時間が短い施設には 奨されます。 ション住人や従業員などが、ICカ 急速充電が推奨されます。 パブリック ードやパスワードで利用認証する ショップ・レジャー 運用が適しています。ネットワーク 長距離輸送車に 滞在時間の短い立ち寄り施設には、 パブリック は、短時間で充電 接続が不要な「スタンドアローン」 急速充電が適しています。 休憩 できる超急速充電 が適しています。 となります。 セミプライベート セミプライベート パブリック（公共用） 物流配送拠点 物流中継拠点 誰でも自由に利用できるように一 夜間の普通充電で、日中の配送をまか 経路充電には、ネットワーク なえる場合が多いです。IC カード認証 決済サービスが利用できる超 パブリック 般開放された充電スポットです。 またはパスワード認証が推奨されます。 急速充電が推奨されます。 SA PA 道の駅 ネットワーク決済サービスを利用 できます。 4

長距離移動に便利な大出力充電器 ドライブ休憩時間 回復距離 東京～仙台 東京～大阪 大阪～福岡 1回あたり10分間 （約 400km） （約 500km） （約 600km） 急速充電　50kW 70km 1回 2回 4 回 急速充電　90kW 105km 1回 2回 3 回 急速充電 150kW 175km 1回 1回 2 回 600km EVでの長距離ドライブには、経 福岡 400km 路充電が欠かせません。1kWh 仙台 あたりの電費性能が7kmのEV 500km なら、150kW出力の10分間充 大阪 電で、理想的に175kmもの航 東京 続距離を回復させることがで 【算定条件】 バッテリー容量65kWh、走行能力7km/kWhの車両において、バッテリーSOC100%から20%までを消費した時点で充電を行った場合に必要な充 きます。※1 電回数。1回あたりの充電時間は10分間とし、車両は急速充電器の最大出力電力を常時充電できるものとする。 公共充電スポットに欠かせない「充電インフラシステムサービス」 旅先で公共充電スポットが利用できる 充電 ネッ トワ ーク サー ビス 専用 充電インフラシステムサービスに事前登録しておくことで、ドライ CA RD ブの訪問先でも手軽にEV充電ができるようになります。充電ス ＥＶ 充電 ポット情報をアプリなどで調べることもできます。 No .00 01 2 充電器の利用状況をモニタリングできる 設置した充電スポットの利用状況を、遠隔地からでも確認でき 【ご案内】ご利用にはサービス提供各社との契約が必要です。 るようになり、設備管理を省力化することができます。※2 　　　　 ➡17ページ「かんたん導入ガイド」.Step7 ●利用認証 ●利用者 ID, 個人使用実績 ●使用時間 , 電力量など 充電インフラシステム サービス提供者 充電器の設置管理者 ●会員管理 ●利用者 ID, 使用実績 ●使用時間 , 電力量など サービス ●充電スポット情報 利用者 ●空き状況、予約など 空 満 決済 クレジット会社 ◆※1：実際の充電出力電力は、接続する車両の電池電圧や、車両から受信する充電電流指令値等によって変動します。　◆※2：サービス提供元や契約内容によって異なります。詳細はサービス提供元にお問い合わせください。 5 基礎編 150kW 90kW 60kW 50kW 保守パック 導入ガイド 仕様一覧

特設WEBサイト 最高出力電流350A 150※1 SDQC2F150シリーズ kW 3段階の強力パワーブーストで充電時間を短縮 ※２ 日本製 寒冷地対応 BC-Pro.パッケージ 電力ユニット搭載 （-20℃） 4機能 パワーブースト パワーシェア ユニバーサルデザイン 最大30分 （2出力） 要件対応 変換 効率94% 系統入力容量 162kVA以下 • 150kWで350A出力の最適設計 • 30分間持続する独自パワーブースト • 冷却インレットでインターバル短縮 • スケジュール運転機能搭載 • 外部接点入力で出力変更が可 最速級の充電体験 新型ＥＶの真価を発揮 15分で走行距離200㎞超を回復 入力容量162kVA以下の最適設計 充電許容出力が100kWを超える高性能 1kWあたりの電費性能が7kmの車種な 350Aの高出力を150kW定格内で実現 ＥＶの性能を活かすためには、それに対応 ら、15分で回復可能な航続距離は理論上 する、EV特性にあわせた最適な制御設計。 する大出力急速充電インフラが欠かせま 最大260kmに及びます※3。車両のスペッ さらに電力変換効率94%の優れた回路 せん。短時間の充電でより長い航続距離を クやコンディションによっては、実用性能 品質で入力容量を162kVA以下に抑え、 回復させる350Aパワーブーストは、ＥＶをよ でも200kmほどの航続距離回復が期待 受変電設備の過剰設計やデマンド電力を り便利にします。 できます。 抑制します。 30分間で最大68kWh！新電元の独自アルゴリズム 3STEPPower Boost 一般的な350Aブースト 3段ブーストで高次元の充電体験※4 350 150kW 15分 新電元のパワーブースト機能は3段階の出 300 130kW 15分 力モードを自動適用します。さらに！ 最初 に350A/15分モードを適用しても、15分 250 110kW 15分 経過時点で300A以下なら、300A/25分 モードに移行。より多くのブースト充電を試 充 電 200 みます。 電 流 充電出力の一例 [A] より多くのEV車種にメリット 一般的な急速充電器 50kW たとえば最大充電出力250AのEVを充電 すると、30分間連続で最大パフォーマンス を発揮することも可能です。一部の高性能 EVだけでなく、あらゆる車種にとって公平 性の高い充電スポットになります。 15 25 30 充電時間 [ 分 ] ◆※1：本機による150kWおよび350Aの充電出力電力は最大値となります。実際の充電出力電力は、接続する車両の電池電圧や、車両から受信する充電電流指令値等によって変動します。 ◆※2：本製品を-10℃以下の寒冷地に設置する場合 6 は、必ず事前にご申告ください。寒冷地対応仕様品でのご提供となります。寒冷地対応仕様品は消費電量が増える場合があります。ご申告がない場合は標準地域仕様（-10℃）でのご提供となります。　◆※3：充電出力電力の最大値となります。実 際の充電出力電力は、接続する車両の電池電圧や、車両から受信する充電電流指令値等によって変動します。　◆※4：交換品である充電ケーブルに素材変更が生じた場合等により、ブースト時間の仕様が変更になる可能性があります。

ラインナップ（型式一覧） 各モデルの仕様は19ページをご参照ください。他のシリーズ製品と比較してご覧いただけます。 決済/認証モデル スタンドアローンモデル 総出力電 充電コネクタ数 充電ケーブル長 OCPPネットワーク パスワード認証対応 ▼ ▼ ▼ 150kW 1出力（シングル） 5m □ SDQC2F150XT4415-BM □ SDQC2F150UT4415-BMSA オ プ シ ョ ン 寒冷地（-10℃以下）に設置される場合は対応品のご提供となりますので事前にご相談ください。 ワン ポ イント • 充電ケーブルが届く範囲と、充電対象車種の給電口位置を事前にご確認ください。 • 利便性向上のため、雨除け屋根・照明設備・段差の少ない基礎施工をご検討ください。 パワーブーストの利便性を向上 特許取得 設備コストを抑えて高出力を実現 冷却完了時間の予測表示 クールダウン時間40%短縮※6 充電コネクタとケーブルの発熱を安全な 充電ケーブルの冷却時間中は、操作パネ 本シリーズ独自の専用インレットを採用し 領域に保つために、温度マネジメントシス ルに冷却完了までの予測時間を表示しま ています。コネクタ部の冷却を促進する接 テムによる出力制限を行います。これによ す。冷却完了後は、自動的にパワーブース 触子と放熱機構で、ブースト機能のインタ り、特殊な冷却装置※5を搭載することな トが適用されますので、特別な操作は不 ーバル時間を短縮します。 く、150kWもの最大充電出力を可能にし 要です。 ています。 ケーブル冷却待ち 冷却完了 電力制限中 IC カードを RFID リーダーに IC カードを RFID リーダーに タッチしてください タッチしてください 現在、下記の電力でご利用が可能です。 充電ケーブルが高温の為、電力を制限しておりま す。最大電力でのご利用をご希望の場合は、暫く 目安時間 利用可能電力により。充電時間が異なります。 お待ちください。 ※充電ケーブルを充電器のインレットに差し込ん で頂くと、早くご利用いただけます。 �� 上記をご理解の上、充電コネクタを車に接続し、 充電操作を行ってください。 Status Status 利用可能電力 90kW 日本語 English 中国語 利用可能電力 150kW 日本語 English 中国語 　最90kWで 　最大 大150kWで 充電開始 充電開始 充電開始 充電開始 最大出力90kWの充電は連続で利用可能 冷却完了後はパワーブーストを自動適用 冷却待ち時間の途中でも最大90kWで充電開始できます。 冷却完了後は車両性能に応じた最大限の出力を適用します。 350 最大��� kW 350 冷 最大��� kW 冷 最大���kW �� 分 却 �� 分 却 �� 分 時 時 間 間 充 充 電 電 電 200 最大�� kW 最大�� kW 電 200 最大�� kW 最大�� kW 流 [A] �� 分 �� 分 流 [A] �� 分 �� 分 開始 15 30 開始 15 30 開始 15 30 開始 15 30 充電時間 [ 分 ] 充電時間 [ 分 ] ◆※5：液冷ケーブル、およびそれに付随する冷却設備など。 ◆※6：装置周囲温度25℃の無風環境において、パワーブースト機能による150kW出力の充電を実施後、冷却が完了するまでの所要時間を測定したとき、標準インレットと比較して約 41%の時間短縮効果。当社測定。 7 基礎編 150kW 90kW 60kW 50kW 保守パック 導入ガイド 仕様一覧

特設WEBサイト 最高出力電流200A 総 ※ 出 力90 1 SDQC2F90シリーズ kW 90kWを連続出力できる高稼働ハイパワー 日本製 寒冷地対応 BC-Pro.パッケージ 電力ユニット搭載 （-20℃） 4機能 パワーブースト パワーシェア ユニバーサルデザイン 最大30分 （2出力） 要件対応 変換 効率94% 系統入力容量 97kVA以下 • 90kWを連続出力（ブーストなし） • マルチとシングルの2モデル • パワーシェア機能で充電待ち抑制 • スケジュール運転機能搭載 • 外部接点入力で出力変更が可能 90kW連続出力の希少モデル 最高出力のまま連続充電 長距離ドライブに実用的な充電出力 充電待ちのない快適な休憩 200Aの連続充電に対応するケーブルを搭 1kWあたりの電費性能が7kmの車種な 1回の充電で30分間ほど車両を接続しま 載することで、ブースト式の90kW充電器 ら、15分で回復可能な航続距離は理論 すので、先行で充電利用者が居ると待ち より多くの走行距離回復が期待できます。 上最大150kmに及び※2、実用性能でも 時間が生じます。パワーシェアなら、2台目 繁忙期の観光地や交通量の多い高稼働 100kmほどの航続距離回復が期待でき でもすぐに充電コネクタを接続でき、充電 スポットで優れた回転力を発揮します。 ます。 開始操作後に車両から離れて休憩をとる ことができます。 シングルとマルチの両方をラインナップ 90kWの出力を車両1台のみで占有できるシングルタイプと、車両2台でシェアできるマル 左右が独立した操作パネル（マルチ） チタイプをご用意しています。高速充電体験を提供したい場合はシングルが、観光地などで 同時利用のゲストがお互いの操作状況や 混雑を緩和したい場合はマルチがおすすめです。 表示を気にすることなく、好きなタイミング シングル出力モデル マルチ出力モデル で操作することができます。接続する充電 （充電ケーブル1本） （充電ケーブル2本） ケーブル毎にICカードリーダーを搭載して いますので、間違って相手方の決済操作を してしまうトラブルを未然に防止する効果 が期待できます。 ◆※1：本機による90kWおよび200Aの充電出力電力は最大値となります。実際の充電出力電力は、接続する車両の電池電圧や、車両から受信する充電電流指令値等によって変動します。　◆※3：充電出力電力の最大値となります。実際の充電 8 出力電力は、接続する車両の電池電圧や、車両から受信する充電電流指令値等によって変動します。　

ラインナップ（型式一覧） 各モデルの仕様は19ページをご参照ください。他のシリーズ製品と比較してご覧いただけます。 決済/認証モデル スタンドアローンモデル 総出力電力 充電コネクタ数 充電ケーブル長 OCPPネットワーク パスワード認証対応 ▼ ▼ ▼ 90kW 1出力（シングル） 5m □ SDQC2F90XT4415 □ SDQC2F90ST4415 2出力（マルチ） □ SDQC2F90XT4415-M □ SDQC2F90ST4415-M ワン ポ イント • 充電ケーブルが届く範囲と、充電対象車種の給電口位置を事前にご確認ください。 • 利便性向上のため、雨除け屋根・照明設備・段差の少ない基礎施工をご検討ください。 2台で充電を分け合うパワーシェア パワーシェア機能 マルチ出力モデル 余ったパワーを積極的に2台目へ 2台同時充電で充電待ちを抑制 EV充電では、電池残量が100%に近いほど充電出力の許容量が 低下する特性があり、充電時間が経過するほど充電器の余力が増 大出力 大出力 えていきます。パワーシェア機能はこの充電特性を活用し、2台目 パワーシェア に余りの電力をシェアすることで充電器の出力を最大限に割り振 ります。充電器に到着してから待たずに充電開始できますので、充 充 電渋滞によるストレス抑制にも効果的です。 電 出 先着ＥＶに多めの出力配分（初期設定） 力 充電器側から最大充電出力をリアルタイムに変更できる「ダイナミ ックコントロール機能」に対応していないEVでも、先着であれば優 先的に60kWを割り振りますので、充電出力が期待を大きく下回 る心配がありません。本体の設定を変更することで、均等な割り振 りも可能です。 開始 完了 開始 完了 充電経過時間 デマンド抑制に便利な機能 シリーズ共通機能 スケジュール運転機能（全シリーズ搭載） 外部接点入力による出力制限機能（SDQC2F150,90,50） 曜日ごと・時間ごとに、最大充電出力や運用/休止状態を自動で切 保護継電器や手動操作など、無電圧の接点信号によって任意の り替える機能です。最大10件のスケジュールを登録できます。 タイミングで最大充電出力や運用/休止状態を切り替えることが 主な設定項目 できる機能です。 時間（時・分） ：出力を切り替えるタイミングを設定 こんな使い方ができます 曜日（月〜日） ：設定を適用する曜日を選択 《例1》 デマンド電力を2段階で抑制 出力電力（kW） ：切替後の最大出力（0kWで休止扱い） オフ時：最大 85kW（任意設定） こんな使い方ができます オン時：最大 50kW（任意設定） 利用可能時間が毎日 9:00〜19:00・水曜定休の場合 《例2》 構内消費電力が逼迫したときだけ充電利用休止 • 水曜日以外の営業時間は充電許可、夜間は休止 オフ時：最大 90kW（任意設定） • 8:00〜10:00だけ最大充電出力を50kWに制限 オン時：休止 0kW（任意設定） • 出力抑制機能で設定する最大出力電力は、450V出力時の電流値制限に換算されます。例…最大出力電力45kW設定時は最大出力電流100Aの制限が適用されます（45kW÷450V=100A）。 9 基礎編 150kW 90kW 60kW 50kW 保守パック 導入ガイド 仕様一覧

特設WEBサイト 最高出力電流125A 総 ※ 出 力60 1 SDQC2F60シリーズ kW 稼働率と使い心地にこだわった新スタイル 日本製 寒冷地対応 BC-Pro.パッケージ 電力ユニット搭載 （-20℃） 4機能 パワーブースト パワーシェア ユニバーサルデザイン 最大30分 （2出力） 要件対応 • 中容量マルチ充電で高稼働 • 視界ひらけるローフォルム • 車いすでも使いやすい • 事業用パッケージ「BC-Pro.」対応 • 低圧受電契約対応モデルあり 変わったカタチが使いやすい＆設置しやすい 薄型＆低背フォルム＆マルチ出力 高さ���.�cm 低圧受電対応で運用コスト低減※4 奥行たった35cmの薄型で、2台同時充電 薄さ�� 出力電力を50kWに制限した低圧受電契 cm にも対応。車止めポールまで含めてコンパ 約対応モデルをご用意しています。1つの クトなスペースに収められます。人の目線よ 低圧受電契約だけで2台常時充電が可能 りも背が低いので視界も遮らず※2、スッキ なスポットを実現できます。複数台設置に リした印象になります。 よるデマンド調整システムを導入する必要 壁際から車止めポールまで80cm※3で収 がなく、充電待ちの不安も軽減できます。 めることができ、自転車約1台のスペースだ けでマルチEV充電スポットが完成します。 車止めから壁まで ��cm プロユース基礎充電器 BC-PRO.パッケージ対応 BC-PRO.機能 ➡詳細は13ページ参照 事業用の基礎充電器として使いやすい機 ✓ スタンドアローンモデル 能を搭載。独自の「最大16時間連続充電」 ✓ パスワード認証機能 にも対応し、大容量電池の車両導入にも ✓ 最大16時間連続充電 ✓ 高温出力抑制なし（仕様温度内） 温度抑制なし 長時間対応 車庫利用対応 備えることが可能です。 車両基地に設置しやすい 2台同時充電に対応していますので、多数台のEV導入にも柔軟に運用できます。 ◆※1：本機による充電出力電力60kWは、車両2台同時充電における最大合計値となります。車両1台あたりへは50kW・125Aが最大値となります。実際の充電出力電力は、接続する車両の電池電圧や、車両から受信する充電電流指令値等によ 10 って変動します。 ◆※2：本装置の高さ1375mm（アンテナなどの突起物を除く）の他に、据付用のコンクリート基礎約150mmが追加施工される場合があります。装置の合計高さが身長より150mmほど低い場合に、およそ平行な目線以下となりま す。 ◆※3：本装置を建物に近接して設置する場合は、火災予防条例による離隔が必要な場合があります。　◆4：低圧受電対応モデルにおいては、車両1台あたりへの最大出力電流が117Aとなります。詳細は仕様一覧表をご確認ください。

ラインナップ（型式一覧） 各モデルの仕様は19ページをご参照ください。他のシリーズ製品と比較してご覧いただけます。 決済/認証モデル スタンドアローンモデル 総出力電力 充電コネクタ数 充電ケーブル長 smart oasis®サービス パスワード認証対応 ▼ ▼ 4.5m □ SDQC2F60UT3210-M □ SDQC2F60UT3210-MSA 60kW 10m ─ □ SDQC2F60UT3210-MSA0 2（マルチ） 50kW 4.5m □ SDQC2F60UT3210-MLV □ SDQC2F60UT3210-MLVSA 低圧受電対応 10m ─ □ SDQC2F60UT3210-MLVSA0 ワン ポ イント • 10mケーブルは収容作業に負担が生じます。4.5mケーブルでのレイアウト向上を優先検討ください。 • 利便性向上のため、雨除け屋根・照明設備・段差の少ない基礎施工をご検討ください。 広範囲にケーブルが届く！快適な駐車場レイアウト ケーブルが広い範囲に届く"1.8m幅広" 左右に操作パネルを配置してマルチアウトレットを実現しています。 電力変換の装置部を有効長として活用し、ケーブルが届く範囲をひ ろげています。不必要なケーブル長による収容性悪化を抑止します。 左右に操作面、正面にケーブル収納 充電器の3方向を有効活用したスペース配分で、広 し々た印象にな ります。一般的な急速充電器は側面に機能を有しませんが、本製品 は1人目、2人目、ケーブル収納それぞれがゆったりスペースです。 「EV充電専用」から「誰でもつかえる」スペースへ 幅広のマルチアウトレットを最大限に活かせば、駐車区画3〜4台 の範囲をカバーすることも可能になります※5。充電利用しない車が 駐車しても、充電利用者が困るケースが少なくなります。 1台設置で充実の充電ステーション＆ユニバーサルデザイン パワーシェアに対応 足もとにゆとりスペース 焦らずゆっくり操作できる 充電コネクタを2ポート備えていますので、 操作パネルの下側に空間を設けています 2人の利用者がそれぞれの操作パネルを 待たずに充電開始できます。 ので、車いすでも近づきやすく、多くの人が 使えますので、自分のペースでゆっくり操作 利用しやすい充電スポットになります。 でき、心理的な負担を軽減できます。 大出力 大出力 パワーシェア 充 電 出 力 開始 完了 開始 完了 充電経過時間 ◆※5：車両の駐車方向や充電口の位置などによって、充電ケーブルが届かない場合があります。レイアウト設計時にご考慮ください。 11 基礎編 150kW 90kW 60kW 50kW 保守パック 導入ガイド 仕様一覧

特設WEBサイト 最高出力電流125A 50 ※1 SDQC2F50シリーズ kW 新スタイルの薄型＆ローフォルムで集客アップ！ 日本製 寒冷地対応 BC-Pro.パッケージ 電力ユニット搭載 （-20℃） 4機能 ※２ パワーブースト パワーシェア ユニバーサルデザイン 最大30分 （2出力） 要件対応 変換 効率93.5% 系統入力容量 56kVA以下 • 視界クリアなオープンフレーム型 • 小さな保守で優れた作業安全性 • 事業用パッケージ「BC-PRO.」対応 • 簡単お手入れのフィルターレス • 低圧受電契約で設置可能 薄型＆省スペース 豊富な設置バリエーション 風景に調和するオープンフレーム 奥行たった35cmの薄型フォルムで、既存 通信アンテナや充電ケーブル支持の高さ の駐車場レイアウトでも設置しやすいサイ を維持しつつ、視界がひらける筐体構造と ズ感。小さいからこそ実現できるスマート しています。外装色には「鉛白」を採用する な街の充電スポットです。 ことで自然風景にも馴染みます。 入力配線の側面出しに対応 充電ケーブル長を選べる 地面を掘れない、基礎を作れない場所で 標準タイプは収容性の高い4.5mを採用 も側面からの通線で設置することができ し、駐車区画へのはみ出しを抑制します。 ます。充電器の底部に追加するペデスタル 離れた位置への充電器設置、大型車両へ オプションにより、3方向からの配線導入 の対応には長尺タイプを選べます。 が可能です。 長期運用に強い高保守性能 耐塩塗装とステンレスを標準搭載 メンテナンスの簡易化 景観や品質に悪影響となるサビが入らな 落ち葉などの大きな付着物をチェックする いように、全シリーズ標準でステンレス筐体 だけ。ブラシや布を使った定期的なお掃除 と耐塩塗装の防錆仕様となっています。 を大幅に省けます。 「小さな保守」で安全作業 機能分離構造 インフラ設備としての性能を重視し、保守 充電器内部の機能ごとに空間が分かれて 作業の簡素化や、耐環境性に特化したセ いますので、保守時の扉開閉などで不要な パレート構造を新開発。質の高いメンテナ 環境暴露を抑制できます。 ンスを全国どこでも提供できます。 ◆※1：本機による50kWおよび125Aの充電出力電力は最大値となります。実際の充電出力電力は、接続する車両の電池電圧や、車両から受信する充電電流指令値等によって変動します。 ◆※2：公共のユニバーサルデザイン要件を満たすため 12 には基礎高を95mm以下に設計してください。追加ペデスタル（オプション）を取り付けた場合は装置高が100mmかさ上げされますので、操作側の床面高などで調整してください。

ラインナップ（型式一覧） 各モデルの仕様は19ページをご参照ください。他のシリーズ製品と比較してご覧いただけます。 決済/認証モデル スタンドアローンモデル 総出力電力 充電コネクタ数 充電ケーブル長 OCPPネットワーク パスワード認証対応 ▼ ▼ ▼ 4.5m □ SDQC2F50XT3200 □ SDQC2F50XT3200-SF 50kW 低圧受電対応 1（シングル） 7.5m □ SDQC2F50XT3200-7 □ SDQC2F50XT3200-SF7 10m □ SDQC2F50XT3200-0 □ SDQC2F50XT3200-SF0 オ プ シ ョ ン 【追加ペデスタルオプション】 入力配線を側面方向から柔軟に引 き込める台座です。 前面 背面 左面 右面 標準 ─ ─ ─ 〇 追加ペデスタル ─ 〇 〇 ─ ※取り付けによりユニバーサルデザイン要件から外れる場合が 　あります。操作側の床面を高くする等で対策ください。 ワン ポ イント • 充電ケーブルが届く範囲と、充電対象車種の給電口位置を事前にご確認ください。 • 10mケーブルは収容作業に負担が生じます。4.5mケーブルでのレイアウト向上を優先検討ください。 • 利便性向上のため、雨除け屋根・照明設備・段差の少ない基礎施工をご検討ください。 スタンドアローンでのFeliCaカード認証対応 スタンドアローンモデル 自家充電をタッチでスムーズに ICカードリーダー 認証ID編集ツール 事前に本体に登録したICカードで利用者 認証が可能になりました。パスワード認証 より確実に利用者を識別することができる ことに加え、よりスピーディに充電開始操作 を完了できます。 事業用 BC-Pro.パッケージ SDQC2F60/50シリーズ共通 ■ スタンドアローンモデル ■ パスワード認証機能 事業所内などで、課金なし運用が可能な スタンドアローンモデルには、不正利用を モデルを選択できます。充電開始ボタンを 防げるパスワード認証を搭載しています。 押すだけで手軽に充電することができます たとえばQRコードから利用温申度請抑フ制ォなーしム 長時間対応 車庫利用対応 ので、ネットワークサービスが不要です。 車庫利用対応 パスワード認証 課金なしスタンドアロン に誘導し、必要事項を入力後の自動返信 簡易的な利用制限 メールにパスワードを記載しておくことで、 ■ 最大16時間連続充電※3 簡易的な申請運用も可能です。 一般的な急速充電器は約4.5時間で停 ■ 高温による出力抑制なし 止してしまうところ、独自方式によって最 大16時間までの連続充電を可能にしまし 新電元の急速充電器は全ラインナップに た。これにより、200kWh以上の電池を搭 おいて、仕様温度内での温度抑制がなく、 長時間対応 夏日も抑制なし 載したEVでも、夜間のうちにフル充電させ 従来の 255分上限なし 暑い日でも安定した充電出力を長時間利 高温での抑制なし ることが十分に可能です。 用できます。 ◆※3：車両側がダイナミックコントロール機能に対応している必要があります。　 13 基礎編 150kW 90kW 60kW 50kW 保守パック 導入ガイド 仕様一覧

保守パックプレミアム 無 償 対 象 全国拠点 一般故障 102 ヶ 落雷 所 業界屈指の迅速なサポート 自然災害 必 要 な サ ポ ー ト が 含 ま れ て お り ま す。 物損 製 品 ご 購 入 時 に 必 ず ご 加 入 く だ さ い。 盗難 火災 サービス概要のご紹介です。詳細は別途「重要事項説明書」「サービス利用規約」にてご確認ください。 公共の充電インフラは信頼維持が大切 充電スポット検索アプリなどを頼りに訪れたゲストが充電できないトラブルに遭遇しますと、時間や労力の損失だけでなく、強い不満 を感じる原因になります。メンテナンスと復旧対応のプランを立てておくことが大切です。 必要都度お電話ください 定期点検の日程ご案内 ○ 充電コネクタケーブルの交換 ○ 防塵フィルターの定期交換 （ 防塵フィルターが搭載されて いる型式のみが対象です。 ） 規定の挿抜回数に達しましたら安全のために交換が必要とな 1年毎の定期交換が必要です。保守パックのサービス対象です。 ります。保守メニュー画面に「充電コネクタ寿命予告」が表示さ ○ タッチパネルディスプレイの定期交換（ 交換が必要な型式 のみが対象です。 ） れましたら、お早めにケーブル交換をご依頼ください。 5年目※3に交換が必要です。保守パックのサービス対象です。 ○ トラブル・故障など 管理者様による日常点検をお願いします 充電利用ができなくなった時は、コールセンターにご連絡くださ 定期点検の対象部品についても日常/簡易点検が必要です。 い。プレミアムプランをご契約の場合は、駆付け・修理も無料で 取扱説明書の保守方法に従い、管理者様にて実施ください。 対応いたします※1,※2。 日常点検でサインをチェック 充電待機画面に　　マークが表示された時は保守画面で詳細を確認し IC カードを RFID リーダーに タッチしてください 現在、下記の電力でご利用が可能です。 ます。取扱説明書を参照し対応方法を確認してください。 利用可能電力により、充電時間が異なります。 上記をご理解の上、充電コネクタを車に接続し、 充電操作を行ってください。 Status 利用可能電力 150kW 日本語 English 中国語 よくあるご質問 Q コールセンターの受付時間が知りたい A 24時間365日受付対応をしております。 管理者様はもちろん、利用者様からのお問い合わせにも対応いたします。 Q 一般的な動産総合保険と何が違うの？ A トラブル時の手続を大幅に削減できます。一般的な動産保険の場合、故障診断書などさまざまな手続が必要です。加えて、復 旧作業や修理の手配はお客様自身で行う必要があります。当社が提供するプレミアムサービスは無料修理サービスなのでお 客様のお手間は取らせませんし、外的要因（動産総合保険の対象）以外もサービス対象です。 Q 保守パックのコストメリットは？ A プレミアム加入の場合、年間の保守費用のフラット化と修理費用が削減できます。ご加入後は、EV急速充電器の修理と駆付 け費用が無料対象となります。 ◆※1：サービスの適用には所定の条件があります。サービスの内容および制限事項についての詳細はサービス利用規約をご確認ください。サービス利用規約に変更が生じる可能性がありますので、必ずご加入時に最新のサービス利用規約をご請求 14 ください。◆※2：設置場所が離島の場合は出張作業費の追加料金が必要となります。 ◆※3：設置初年を1年目として算定します。設置5年目は、設置日から起算して4年を超えかつ5年未満の期間をいいます。交換が必要な型式のみが対象です。 搭載部品は製品安定供給等の都合により変更となる場合があり、それに伴ない交換要否および交換周期が変更となる場合があります。

2種類のプランから選択 製品点検などのサポート体制提供のため、いずれかの保 プレミアム【おすすめ】 ベーシック 守パックプランに必ずご契約いただきます。都度お見積も • ベーシックのサービス • コールセンター（24時間365日） りのお手間や復旧までに要する期間を最小限に抑えるこ • 駆付けサービス • 初期点検 • 無料修理サービス • 定期点検 とができる「プレミアム」を推奨します。 プレミアム 「駆付け・無料修理サービス」 外的要因以外のトラブルにも対応 専門の技術者が駆付けます 長期運用にはトラブルがつきものです。予防だけでは避けられ 全国102ヵ所にサービス拠点をもっていますので、北海道から ない数々のトラブルには、保守サービスで備えましょう。 沖縄まで迅速な対応が可能です。 ※6 一般故障 落雷 台風などによる浸水 物損事故 盗難 火災 サービス適用範囲※1 ※2 故障はもちろん、自然災害や物損事故まで幅広く対応します。プレミアムプランのご契約中は何度でも無料で復旧対応します。 対象 こんなとき プレミアム ベーシック 火災・落雷・雪害 無料 都度お見積もり 自然災害 水災 無料 都度お見積もり 不測・突発的事故 落石による破損・盗難 無料 都度お見積もり 電気的・機械的事故 外部からの短絡や過大電圧印加など 無料 都度お見積もり 原因不明の偶発的故障 偶発的な故障 無料 1年間無料（以後、都度お見積もり） • 天変地異（地震・噴火・津波など）や、戦争・外国の武力行使、革命・政権奪取・内乱・武装反乱・疫病・伝染病、その他それに類する事由によって生じた故障は無料修理サービスの対象外となります。 交換部品※1 ※2 通常運用において損耗する部品と、定期交換が必要な部品です。定期交換以外の部品は、必要都度ご依頼ください。 部品名 こんなとき プレミアム ベーシック 故障時※4 無料 都度お見積もり 充電コネクタケーブル 充電10,000回 経過時※5 交換作業費無料（部品代のみ） 都度お見積もり（部品代＋交換作業費） 故障時 無料 都度お見積もり タッチパネル（ 対象機種のみ） 定期点検時（1回/5年目※3） 無料 無料 防塵フィルター（ 対象機種のみ） 定期点検時（1回/1年） 無料 無料 サージ対策部品：SAB部 故障時 無料 都度お見積もり 電力変換ユニット 故障時 無料 都度お見積もり • 上記記載以外の部品についても作業付きで無料交換いたします。（プレミアム） • SDQC2F150シリーズの充電コネクタケーブル交換時には、装置インレット（充電コネクタ受け）も交換対象となります。 • SDQC2F150シリーズの充電コネクタケーブルは充電5,000回経過時の交換となります。 • 防塵フィルター交換は、防塵フィルターが搭載されている型式のみが対象となります。 出張・駆付け作業※1 ※2 通常運用において損耗する部品と、定期交換が必要な部品です。定期交換以外の部品は、必要都度ご依頼ください。 作業内容 プレミアム ベーシック 駆付け対応 無料※2 復旧対応 都度お見積もり 交通費込み 復旧対応（充電ユニット交換等の2人作業） • 設置場所が離島の場合は出張作業費の追加料金が必要となります。（プレミアム・ベーシック） ◆※4：充電コネクタケーブルの挿抜回数が寿命規定数を超えてからの故障については対象外となります。　◆※5：SDQC2F150シリーズは充電コネクタは充電5,000回経過時となります。また、装置インレットも交換対象となります。　 ◆※6：物損事故の状況により加害車両が特定できる場合には、加害側の保険適用もしくは賠償等を優先します。 15 基礎編 150kW 90kW 60kW 50kW 保守パック 導入ガイド 仕様一覧

機器の選定から設置までの流れ かんたん導入ガイド Step1．機種を選ぶ 設置検討される製品の型名を下記のリストから選択します。 決済/認証モデル スタンドアローンモデル 総出力電力 充電コネクタ数 充電ケーブル長 ▼ ▼ 150kW 1（シングル） 5m □ SDQC2F150XT4415-BM □ SDQC2F150UT4415-BMSA □ SDQC2F90XT4415 □ SDQC2F90ST4415 90kW 1（シングル） 2出力（マルチ） 5m □ SDQC2F90XT4415-M □ SDQC2F90ST4415-M 4.5m □ SDQC2F60UT3210-M □ SDQC2F60UT3210-MSA 60kW 10m ─ □ SDQC2F60UT3210-MSA0 2（マルチ） 50kW 4.5m □ SDQC2F60UT3210-MLV □ SDQC2F60UT3210-MLVSA 低圧受電対応 10m ─ □ SDQC2F60UT3210-MLVSA0 4.5m □ SDQC2F50XT3200 □ SDQC2F50XT3200-SF 50kW 低圧受電対応 1（シングル） 7.5m □ SDQC2F50XT3200-7 □ SDQC2F50XT3200-SF7 10m □ SDQC2F50XT3200-0 □ SDQC2F50XT3200-SF0 Step2．保守パックを選ぶ SDQC2Fシリーズをご購入の際に、必ずご加入いただくプランです。内容の詳細は14ページをご参照ください。 ■ プレミアム【おすすめ】 ■ ベーシック ベーシック＋ • コールセンター（24時間365日） • 駆付けサービス • 初期点検 • 無料修理サービス • 定期点検 Step3．設置環境を確認する EV急速充電器をご使用いただく際は、製品の仕様書「環境仕様」、取扱説明書「安全上のご注意」に記載の事項を必ずお守りくださ い。 重塩害地域に設置する場合は、保証内容に制約が生じます。その他、塩害地域、寒冷地（-10℃未満）、など設置環境に懸念がある場所 に設置する場合は、販売窓口または当社までご相談ください。 充電課金運用を行う場合は、設置地域の電波通信状況も事前にご確認をお願いします。（電波が届かないと充電利用ができません） 【参考】一般的な塩害地域の沿岸からの目安距離 海岸からの距離 地域 ～ 500m 500m ～ 1km 1 ～ 2km 2 ～ 7km 7km 以上 瀬戸内海 そのほかの地域 重塩害地域※2 一般地域 北海道、東北、日本海側※1 塩害地域 沖縄・離島 ◆※1：北海道…松前町〜稚内超／東北…青森県東通村〜山形県温海町　◆※2：海岸より飛沫した海水が直接かかる地域 16

Step4．見積もり 販売・施工店とのご契約状況よって順序が異なります。 ご手配品名が決まりましたら、下記ご購入窓口に見積もりをご依頼ください。 SDQC2Fシリーズの販売・取扱店でお見積もり 新電元工業の特約店でお見積もり 販売・施工店にお見積もりいただきますと、設置施工やシ エリア別の各社営業拠点 ステム構築までワンストップで発注できる場合があります。 をご案内しています。 本カタログ裏表紙に記載されている「販売・取扱店」にお 新電元　特約店 検索 問い合わせください。 https://www.shindengen.co.jp/purchase/salesrep/ ご不明点がありましたら当社までお問い合わせください。 Step5．現地調査・施工店と打ち合わせ 販売・施工店とのご契約状況よって順序が異なります。 充電設備の設置計画や各種申請については、販売・施工店とご相談ください。下記は代表的な打ち合わせ事項となります。実際の必要 手続については事業案件によって異なりますので、案件ごとに都度必要事項をご確認ください。（当社からのご案内はできません。） 施工・販売店との打ち合わせ事項の一例 必要な手続の一例 設置提案書 消防署への申請 充電器の設置予定場所を調査し、設置施工に関する図 火災予防条例の適用を受けますので、設置場所の所轄消防署に 面を用意します。部材や施工費の見積書等も用意します。 ご相談ください。手続内容は地域によって異なります。 実施計画書 電力申請 事業内容やスケジュールを決定します。実施計画書は、補 電力会社との電力契約等が必要です。設置場所の所轄 助金申請などの手続で必要になる場合があります。 電力会社にご相談ください。 補助金などの申請 経産省への保安規程届出書提出（高圧受電） 設置者から審査機関への申請手続を行います。 出力が50kWを超えるEV充電器は自家用電気工作物と なりますので、保安規程届出書の提出が必要です。 Step6．発注・納期回答 施工計画や申請手続が完了しましたら、充電設備の発注手続をお願いします。 【お願い】 発注のご手配が完了しましたら、速やかにStep7の各種申請を行ってください。 Step7．保守パック・充電インフラシステムお申し込み お早めにお手続きください。 ご発注後に当社から「保守パック」の申込書類一式を送付しますので、ご利用申請をお願いします。 充電課金運用を行う場合は、充電インフラシステムサービスおよび認証ネットワークサービスの提供元とご契約ください。 利用形態 ご利用サービス サービス申込先 提携契約先 各社の充電カードを 充電カード 利用できる公共向け 通信費 課金する smart oasis® 申込 当社から申請書を送付します （提供元：株式会社 BIPROGY) 申込 株式会社 e-Mobility Power サービス費・通信費とも 保守パック込み 公共 / 会員向けスポット ・公共充電カード認証 ・ビジター認証 OCPP 対応サービス 申込 各サービス提供元 各サービスの提供元に ・自動車ディーラー独自認証 （課金対応） 対象サービスは営業窓口にご相談ください お問い合わせください 保守パック込み ・その他サービス独自認証 課金しない OCPP 対応サービス 申込 各サービス提供元 各サービスの提供元に プライベート利用 エネマネ・車両管理・実績監視 対象サービスは営業窓口にご相談ください お問い合わせください 保守パック込み ・認証なし（START のみ） ・パスワード認証 ・事前登録 IC カード認証 スタンドアローン なし なし なし / 保守パック込み • OCPP対応サービス（e-Mobility Power，その他）をご利用になる場合は、保守パック申込書にサービス名をご記入いただく必要があります。（充電器出荷時に当社で接続先サーバーの設定をいたします） • 保守パックの運用開始は、申請翌々月となりますので、余裕をもってご申請ください。 Step8．充電器の設置工事 充電設備の設置工事、および付帯設備工事を実施してください。 竣工時後、充電設備への受電が開始されましたら、当社にて保守パックの初回点検を実施いたします。 17 基礎編 150kW 90kW 60kW 50kW 保守パック 導入ガイド 仕様一覧

仕様一覧 SDQC2F150 シリーズ SDQC2F90 シリーズ SDQC2F60 シリーズ SDQC2F50 シリーズ 150kW シングル 90kW マルチ 90kW シングル 60kW マルチ 50kW マルチ 50kW シングル SDQC2F50XT3200-SF SDQC2F60UT3210-MSA SDQC2F60UT3210-MLVSA スタンドアローン SDQC2F150UT4415-BMSA SDQC2F90ST4415-M SDQC2F90ST4415 SDQC2F50XT3200-SF7 SDQC2F60UT3210-MSA0 SDQC2F60UT3210-MLVSA0 SDQC2F50XT3200-SF0 SDQC2F50XT3200 型式 OCPPサービス SDQC2F150XT4415-BM SDQC2F90XT4415-M SDQC2F90XT4415 ─ ─ SDQC2F50XT3200-7 SDQC2F50XT3200-0 smart oasis®専用 ─ ─ ─ SDQC2F60UT3210-M SDQC2F60UT3210-MLV ─ CHAdeMOプロトコル Ver. Rev.1.2 Rev.2.0.1 Rev.2.0.1 定格入力 - 三相4線式415V±15％　50/60Hz 三相3線式210V±15% 50/60Hz 三相3線式200V±15% 50/60Hz - 力率※1 - 0.99以上 0.99以上 0.99以上 - 交流入力 受電容量 kVA 162以下 97以下 66以下 56以下 56以下 kVA 最大入力電流※2 A 265以下 159以下 159以下 213以下 182以下 172以下 A 漏電遮断器（定格電流） A 300 175 225 225 A 出力電圧範囲 V 150〜450 150〜450 150〜450 V 出力電流範囲 A 0〜350 0〜200 0〜125 0〜117 0〜125 A 直流出力 出力電力範囲 kW 0〜150 0〜 90 0〜60 0〜50 0〜50 kW 変換効率※1 ％ 94以上 93.5以上 93.5以上 % 出力コネクタケーブル - 1本/5.0m 2本/5.0m 1本/5.0m 2本/4.5m(標準）,10m 1本/4.5m(標準), 7m, 10m - 設置場所 - 屋外（ 海岸からの距離500m以上の場所に限ります） 屋外（海岸からの距離500m以上の場所に限ります） 屋外（海岸からの距離500m以上の場所に限ります） - 周囲温度 ℃ -20※3〜+40 -20〜+40 -20〜+40 -20〜+40（寒冷地対応） ℃ 環境条件 周囲湿度 ％ 30〜90 30〜90 30〜90 % 防塵・防水性能 - 保護等級：IP54 保護等級：IP54 保護等級：IP55 - 外形寸法 ㎜ 全幅990×全高1,840×奥行900 全幅1,845×全高1,375×奥行350 全幅850×全高1,880×奥行350 mm （突起部除く） (突起部除く） (突起部除く） 構造 質量 ㎏ 約 800 約 650 約 630 約 410 280 以下 kg 接地（筐体） C種 接地工事 C種 接地工事 C種 接地工事 - 機能 出力制限機能 外部接点入力／スケジュール運転 スケジュール運転 外部接点入力／スケジュール運転 外形図 外観の代表図はSDQC2F90UT4415-Mです。記載している寸法は、SDQC2F150シリーズ・SDQC2F90シリーズ共通です。 125 990 125 900 スタンドアローンモデルには アンテナが搭載されていません。 SDQC2F150シリーズは インレットが逆側となります。 （左側面） SDQC2F150シリーズは SDQC2F90シリーズ シングルモデルは 左側インレットのみ搭載しています。 右側インレットのみ搭載しています。 （こちら側） （こちら側） 正面図 側面図 ◆※1：SDQC2F150測定条件…入力AC415V/出力DC429V/350A出力時、SDQC2F90測定条件…入力AC 415V/出力DC450V/200A出力時、SDQC2F60測定条件…入力AC210V/出力DC450V/125A出力時、SDQC2F50測定条 18 件…入力AC200V/出力DC400V/125A出力時。 ◆※2：SDQC2F150,90測定条件…入力 AC352V/出力DC450V/最大電流出力時。SDQC2F60測定条件…入力 AC178V/出力DC430V/最大電流出力時。SDQC2F50測定条件…入力 AC182V/出力DC400V/最大電流出力時。◆※3：SDQC2F150を寒冷地に設置する場合は対応仕様品のご提供となりますので事前にご申告ください。ご申告がない場合は標準仕様品（下限-10℃）のご提供となります。 1840

SDQC2F150 シリーズ SDQC2F90 シリーズ SDQC2F60 シリーズ SDQC2F50 シリーズ 仕様用語 150kW シングル 90kW マルチ 90kW シングル 60kW マルチ 50kW マルチ 50kW シングル »　三相３線式 三相交流電源を 3 本の線で負荷に供給す る方式です。 系統側 210V 210V 210V SDQC2F50XT3200-SF »　三相４線式 SDQC2F60UT3210-MSA SDQC2F60UT3210-MLVSA スタンドアローン SDQC2F150UT4415-BMSA SDQC2F90ST4415-M SDQC2F90ST4415 SDQC2F50XT3200-SF7 三相交流電源を 4 本の線で負荷に供給す SDQC2F60UT3210-MSA0 SDQC2F60UT3210-MLVSA0 SDQC2F50XT3200-SF0 る方式です。 SDQC2F50XT3200 系統側 型式 240V OCPPサービス SDQC2F150XT4415-BM SDQC2F90XT4415-M SDQC2F90XT4415 ─ ─ SDQC2F50XT3200-7 415V 415V SDQC2F50XT3200-0 240V 415V 240V smart oasis®専用 ─ ─ ─ SDQC2F60UT3210-M SDQC2F60UT3210-MLV ─ CHAdeMOプロトコル Ver. Rev.1.2 Rev.2.0.1 Rev.2.0.1 »　力率 定格入力 - 三相4線式415V±15％　50/60Hz 三相3線式210V±15% 50/60Hz 三相3線式200V±15% 50/60Hz - 交流電力計算の関係式は下記です。 力率※1 - 0.99以上 0.99以上 0.99以上 - 有効電力 ＝ 皮相電力 × 力率 交流入力 受電容量 kVA 162以下 97以下 66以下 56以下 56以下 kVA W（ワット） VA（ボルトアンペア） ※ 電気エネルギーの変換効率とは異なります。 最大入力電流※2 A 265以下 159以下 159以下 213以下 182以下 172以下 A 漏電遮断器（定格電流） A 300 175 225 225 A »　変換効率 電気エネルギーの変換効率です。 出力電圧範囲 V 150〜450 150〜450 150〜450 V 変換効率 ＝ 出力電力 ÷ 入力電力 出力電流範囲 A 0〜350 0〜200 0〜125 0〜117 0〜125 A W（ワット） W（ワット） 直流出力 出力電力範囲 kW 0〜150 0〜 90 0〜60 0〜50 0〜50 kW »　防塵・防水保護等級 変換効率※1 ％ 94以上 93.5以上 93.5以上 % 2 桁の数字の、上桁が防塵保護等級、下 出力コネクタケーブル - 1本/5.0m 2本/5.0m 1本/5.0m 2本/4.5m(標準）,10m 1本/4.5m(標準), 7m, 10m - 桁が防水保護等級を示します。 設置場所 - 屋外（ 海岸からの距離500m以上の場所に限ります） 屋外（海岸からの距離500m以上の場所に限ります） 屋外（海岸からの距離500m以上の場所に限ります） - 周囲温度 ℃ -20※3〜+40 -20〜+40 -20〜+40 -20〜+40（寒冷地対応） ℃ I P � � 環境条件 周囲湿度 ％ 30〜90 30〜90 30〜90 % 防塵等級 ■■■■■■ 粉塵が内部に侵入せず、若干侵入しても 防塵・防水性能 - 保護等級：IP54 保護等級：IP54 保護等級：IP55 - 正常運転を阻害しない。 外形寸法 ㎜ 全幅990×全高1,840×奥行900 全幅1,845×全高1,375×奥行350 全幅850×全高1,880×奥行350 防水等級 ■■■■■■■ mm いかなる方向からの水の飛沫によっても （突起部除く） (突起部除く） (突起部除く） 有害な影響を受けない。 構造 質量 ㎏ 約 800 約 650 約 630 約 410 280 以下 kg 接地（筐体） C種 接地工事 C種 接地工事 C種 接地工事 - 機能 出力制限機能 外部接点入力／スケジュール運転 スケジュール運転 外部接点入力／スケジュール運転 外形図 外形図 850 115 350 125 350 100 40 1845 40 220 220 1400 正面図 側面図 正面図 側面図 19 1375 40 1880 基礎編 150kW 90kW 60kW 50kW 保守パック 導入ガイド 仕様一覧

注意 www.shindengen.co.jp • 本カタログに記載の製品をご使用の際には必ず取扱説明書をご確認のうえ、ご使用願います。 • 本カタログに記載の製品は日本国内専用です。日本国内仕様品を国外で使用すると、電圧・仕様環境が異なり発煙、発火の原 本社 〒100-0004　東京都千代田区大手町2-2-1（新大手町ビル） 因になることがあります。 ☎03-3279-4431（代表） • 本カタログ記載の製品は、使用用途・場所などを限定するもの、専門施工を必要とするもの、また定期点検を必要とするものが あります。お買い上げの販売店窓口へご確認ください。 朝霞事業所 〒351-8503　埼玉県朝霞市幸町3-14-1 • 本カタログに記載の製品は産業用機器として設計されており、一般家庭での使用を目的としていません。 ☎048-483-5311（代表） • 本カタログに記載の製品写真およびイラストは、製品仕様、撮影上および印刷上の条件により実際の色や形状と異なる場合が 大阪支店 〒542-0081　大阪市中央区南船場2-3-2（南船場ハートビル） あります。 ☎06-6264-7770（代表） • 充電コネクタケーブルおよび本体構成部品の一部は、部材等の供給状況により変更となる場合があります。 名古屋支店 〒100-0004　名古屋市中央区錦1-19-24（名古屋第一ビル） • 直接人体や生命を脅かす恐れのある場所へご使用にならないでください。 ☎052-221-1361（代表） • 当社製品に付随して使用する機器について、当社は指定および選定いたしません。 • 本カタログの記載内容は製品改良などのため、お断りなしに変更することがありますのでご了承ください。 カタログに関するお問い合わせ • ご採用の前に必ず最新のカタログ情報であることをご確認のうえご発注願います。 営業本部 ソリューション営業推進部 《推奨》WEBフォーム ☎048-483-5376 新電元　問い合わせ 検索 商標について このカタログに記載する商品またはサービス等の名称は、各社の商標または登録商標です。 「CHAdeMO」は、CHAdeMO協議会の登録商標です。 販売・取扱店 「e-Mobility Power」は、株式会社e-Mobility Powerの登録商標です。 「FeliCa」は、ソニーグループ株式会社、またはその関連会社の登録商標です。 「smart oasis」は、BIPROGY株式会社の登録商標です。 「QRコード」は、株式会社デンソーウェーブの登録商標です。 発行：2026年5月　印刷：2026年5月　CAT.NO B-200-5
