パーカーハネフィン社カプラー/ニップル２００シリーズ
掲載製品
・カプラー
NO：PC206 ストレート(水漏れ防止、一体型)
NO：PC206Y ストレート(タケノコ分離型)
NO：PC216 90°L型
・ニップル
NO：PＮ251 BSPT1/8
NO：PＮ252 BSPT1/４
NO：PＮ253 BSPT3/8
・アクセサリー(パーカー、MMG共通)
NO：P200-9 交換用パッキン・黒パッキン・耐熱：204℃ バイトン(フッ素ゴム)
NO：P200-6 交換用パッキン・赤パッキン・耐熱：120℃ シリコン
NO：DC-200 ダストキャップ
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | 金型冷却・温調用カプラー/ニップル アメリカン・スタイル |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 551.7Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社エムアンドエム (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

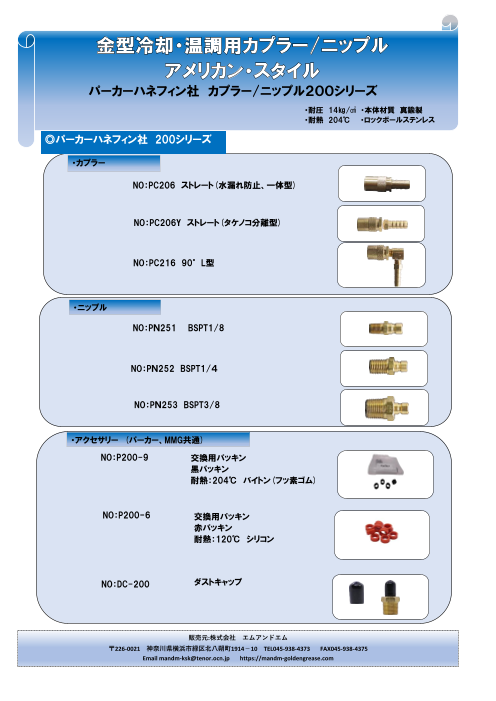

Page1
金型冷却・温調用カプラー/ニップル
アメリカン・スタイル
パーカーハネフィン社 カプラー/ニップル２００シリーズ ・耐圧 14㎏/㎠
・耐熱 204℃
・耐圧 14㎏/㎠ ・本体材質 真鍮製
・耐熱 204℃ ・ロックボールステンレス
◎パーカーハネフィン社 200シリーズ
・カプラー
NO：PC206 ストレート(水漏れ防止、一体型)
NO：PC206Y ストレート(タケノコ分離型)
NO：PC216 90°L型
・ニップル
NO：PＮ251 BSPT1/8
NO：PＮ252 BSPT1/４
NO：PＮ253 BSPT3/8
・アクセサリー (パーカー、MMG共通)
NO：P200-9 交換用パッキン
黒パッキン
耐熱：204℃ バイトン(フッ素ゴム)
NO：P200-6 交換用パッキン
赤パッキン
耐熱：120℃ シリコン
NO：DC-200 ダストキャップ
販売元:株式会社 エムアンドエム
〒226‐0021 神奈川県横浜市緑区北八朔町1914－10 TEL045-938-4373 FAX045-938-4375
Email mandm-ksk@tenor.ocn.jp https://mandm-goldengrease.com
Page2
パーカークイック コネクト カプラー
金型冷却/温調用継手 本体材質：真ちゅう
パッキン：バイトン(フッ素ゴム)
ロックボール：ステンレス
流体：水、オイル、グリコール
耐性：14㎏/cm2、204℃
寸法ミリ
接続口径 全長 接続部 接続長 ホース接続口 適合ニップル
カプラー V ｖ L ℓ１ ℓ2 D ｄ
PC206
17.0 9.5 48.0 28.0 20.0 10.5 6.2
(一体型)
＊PC206J PN251,PN251J
17.0 9.5 52.0 27.0 25.5 11.0 6.8
(一体型) PN252,PN252J
PC206Y
17.0 9.5 59.0 28.4 23.0 10.5 7.0 PN253
(タケノコ型)
その他200
*PC206VJ
17.0 9.5 56.0 34.0 22.2 10.8 6.8 シリーズ
バルブ内蔵型
＊新規規格
Page3
パーカークイック コネクト ニップル
金型冷却/温調用継手
本体材質：真ちゅう
流体：水、オイル、グリコール
耐性：14㎏/cm2、200℃
寸法ミリ
接続口径 平径 全長 接続部 ねじ部 ねじ径 適合カプラ
ニップル V d D L ℓ１ ℓ2 R(BSPT)
PN251 9.4 6.0 11.2 23.5 10.4 9.0 1/8
＊PN251J 9.4 6.0 11.0 24.0 10.4 9.0 1/8
PC206
PN252 9.4 6.0 14.3 29.1 10.4 12.5 1/4 その他２００
＊PN252J 9.4 6.0 14.0 29.1 10.4 12.5 1/4 シリーズ
カプラー
PN253 9,4 6.0 17.0 29.0 10.4 13.2 3/8
＊PN253Ｊ 9,4 6.0 17.0 29.0 10.4 13.2 3/8
＊新規規格
