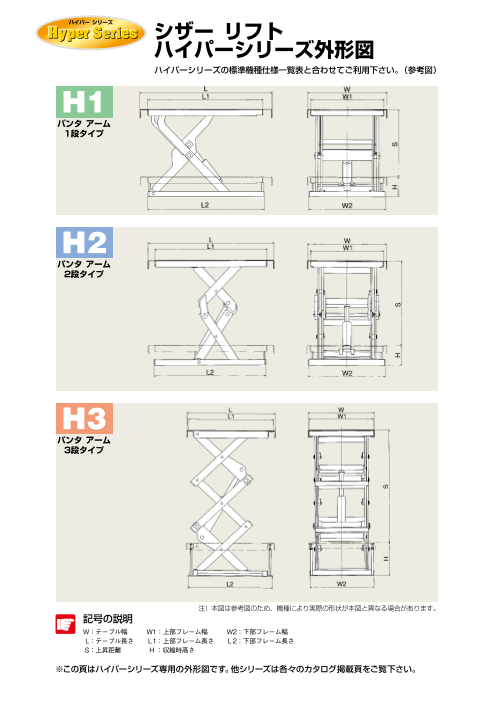

ハイパー シリーズ シザー リフト 本頁はコピーして FAX ハイパーシリーズ外形図 シザー リフト見積仕様書FAX ご利用下さい ハイパーシリーズの標準機種仕様一覧表と合わせてご利用下さい。（ 参考図） ご希望の仕様を記入の上、販売店または最寄りの弊社事業所までFAXして下さい。 年　　月　　日 貴社名 台数　　　台 納期　　　　 年　　月　　日 販売店・メイキコウ お名前 お見積提出期限　　　　　　年　　月　　日 パンタ アーム 1段タイプ 電　話 FAX お見積範囲　1）弊社工場渡し　2）車上渡し　3）据え付け工事　4）お届け先（　　　　　　　　　　　　　　　） 1.　使用目的 2.　積載物名称 3.　積載質量条件（※） 積載質量（　　　　　　　）kg = 固定積載質量（　　　　　　　）kg ＋ 移動積載質量（　　　　　　　）kg 4.　テーブル寸法 L W（テーブル巾）×L（テーブル長さ） 12.　操作方法 インチング運転・ホールド運転 mm 13.　スイッチ フット スイッチ・押しボタン スイッチ・なし パンタ アーム その他（　　　　　　　　　　　　　　　　） 2段タイプ 5.　上昇距離 14.　サイクル タイム 秒／1サイクル mm 必ずあります、最適の1台 15.　1日の稼働時間 時間／日 6.　収縮時高さ mm 16.　使用頻度 回／日 7.　上昇時間 1）負荷時 秒／上昇距離 17.　乗り移り ・乗り移りなし　　・乗り移りあり 2）無負荷時 秒／上昇距離 ・乗り移りありの場合 8.　下降時間 1）負荷時 秒／上昇距離 ② 2）無負荷時 秒／上昇距離 1）方向（　　積載質量　　）kg ③ ① 　　 ① （　　　　　　　 ）kg 9.　塗装色 1）標準色／ 　　 ② （　　　　　　　 ）kg 固定ピン 移動ホイール 　　 ③ （　　　　　　　 ）kg 2）指定色／ 位置 位置 パンタ アーム 2）乗り移り時の高さ 3段タイプ 10.　油圧ユニット 内蔵・別置：ホース長さ（　　　　　　m） 　　 　 （　　　　　　）mm 11.　電源 1）動力／AC V 3）周波数 3）相手装置 　　 　 （　　　　　　）mm 2）操作／AC,DC V Hz 18.　オプション ・急速落下防止バルブ ・ 四面ジャバラ ・下降停止装置 ・ 手すり ・ 端子台 ・ ロック装置 ・リミット スイッチ ・アジャスト ストッパ ・アンカ ブラケット・集中給脂 ・圧力計 ・油面計 ・デセラレーション バルブ 【その他】（　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　） 特記事項 注）本図は参考図のため、機種により実際の形状が本図と異なる場合があります。 記号の説明 W：テーブル幅　　　W1：上部フレーム幅　　　W2：下部フレーム幅 L：テーブル長さ　　 L1：上部フレーム長さ　　 L2：下部フレーム長さ S：上昇距離　　　　 H ：収縮時高さ ※この頁はハイパーシリーズ専用の外形図です。他シリーズは各々のカタログ掲載頁をご覧下さい。 ※固定積載質量：テーブル上に固定する装置などの質量　移動積載質量：シザー リフトで昇降させるワークの質量　積載質量=固定積載質量＋移動積載質量 1 218 W

必ずあります、最適の1台 1

●総合案内 ■各種シリーズの紹介……………………………………………………3～4 ■シザーリフトの概要……………………………………………………5～7 ■ご使用上の注意と安全のお知らせ ……………………………………… 8 ■シザーリフトの用途事例紹介…………………………………………9～10 ■シリーズ選定資料一覧表……………………………………………11～12 ■本体型式選定表〔カムダイバータ除く〕……………………………13～14 メイキコウのシザーリフトのスタンダードシリーズです。 2400を超える標準機種を取り揃えています。 ●油圧シリンダ式 汎用シザーリフト H ハイパーシリーズ 1690機種 16～117 高剛性シザーリフト P パワーアームシリーズ 296機種 118～135 超低床シザーリフト スティングレーシリーズ 25機種 S 136～143 高頻度シザーリフト タフシリーズ 143機種 T 144～153 二連式シザーリフト ロングテーブルシリーズ 73機種 L 154～163 1ページは表紙三つ折り台に面付け済み 耐寒冷用シザーリフト カリブーシリーズ 42機種 C 164～171 防錆型シザーリフト ウォッシュシリーズ 14機種 W 170～172 M 移動式段差 移動式段差解消用シザーリフト 移動式シザーリフト らく～だ 移動式段差らく～だ 3機種 M 174～176 ●電動スクリューシリンダ式 電動式シザーリフト エンデバーシリーズ 101機種 E 180～200 高精度シザーリフト Gサーボシリーズ 2機種 G 202～203 クリーンルーム対応シザーリフト クリーンシリーズ 15機種 B 204～207 ●DCバッテリー式 DCバッテリー式昇降装置 DCシリーズ 2機種 F 207 F ●電動カム式 直角方向転換装置 カムダイバータ 96機種 D 208～216 ■オーダーメイド（特型）シザーリフト…………………………………217 ■シザーリフト見積仕様書FAX…………………………………………218 1 2

総 合 案 内 シザーリフト各種 シリーズの紹介 メイキコウのシザーリフトは、 汎用シザーリフト“ハイパーシリーズ”（標準1690機種）を中核に、 冷凍倉庫用（－10℃～－30℃） ハイパーには無い機能・仕様を備え、ハイパーを補完する“10のシリーズ＋α” 耐寒冷用シザーリフト ト ータル 標準2400を超える機種であらゆるシザーリフトのニーズにお応えします。 カリブーシリーズ 42機種 重荷重用・清潔・自然下降無・高い停止精度 －10℃～－30℃の寒冷環境下でご使用いただけるシザーリフトです。 冷凍自動倉庫内でのスタッカクレーンの受渡しステーションやコンベヤライン内の直角方向 電動式シザーリフト 転換部での使用が主な用途です。 ハイパーシリーズをベースに様々な耐寒冷対策を施して エンデバーシリーズ 101機種 いるため、主要部品はハイパーと共通ですので納入後のメンテナンス等が容易です。 （－10℃未満であれば、作動油を変更することにより、ハイパーシリーズで対応可能です。） 重荷重用の電動式シザーリフトです。 電動式スクリューシリンダを採用していますので、油圧式 (ハイパーシリーズ）にはない優れた特長を持っています。 電動スクリュー 衛生管理上、清潔で安全な昇降装置 防錆型シザーリフト 作動油を使用していないので油漏れなど による周囲の汚れの心配はありません、 また停止精度も優れており、上昇位置で シリンダ式 ウォッシュシリーズ 14機種 装置本体が水洗いできるシザーリフトです!! 長時間放置しておいても自然下降しま せん。自在で多彩な制御が可能です。 食品工業・薬品工業など、厳格な衛生管理下で製品を取り扱われているお客様 向けの昇降装置です。 重量物の昇降や作業時の高さ調整にお使いいただけます。 サーボモータ搭載：高精度、高頻度、可変速対応、同期対応 シザーリフト本体が防錆仕様となっており、本体およびその周辺の水洗いが可能 です。 また、油圧昇降に用いる作動油と潤滑剤には食品機械用のものを採用し、 高精度シザーリフト Gサーボシリーズ 2機種 万が一の場合にも人体に安全な配慮をしております。 サーボモータを搭載した電動式のシザーリフトです。「ゆっく 二台連結 り、すばやく、すこしずつ昇降させたい「」指示した位置に正確に 二連式シザーリフト 停止させたい」といった要望にお応えでき ロングテーブルシリーズ 73機種 ます。また“昇降速度を変える”“複数台 数を同調させて昇降させる”といった制 ハイパーシリーズ1段タイプを2台連結したシザーリフトです。 御もできます。 2連式のため、テーブル長さ（Ｌ寸法）がハイパーシリーズの 2倍、従って長尺の梱包作業・段積段バラシ・組付時の クリーンルーム用 作業台、大型工作機械・自動車などの整備作業や点検等の 必ずあります、最適の一台！ 用途でお使いいただけます。 クリーンルーム対応シザーリフト クリーンシリーズ 15機種 高頻度・高耐久 弊社クリーンシステム事業で培ったノウハウを活かし、発塵を抑えた 高頻度シザーリフト シザーリフトです。清浄度は、クラス1000、クリーンルーム内で トータル 143機種 お使いいただける電動式シザーリフトです。 タフシリーズ クリーンルーム内でのスタッカー クレーンの受け渡しステーション、 シザーリフト 2502機種 ハイパーシリーズの10倍の耐久性と3倍の使用頻度を コンベヤライン内の直角方向転換の 実現したシリーズです。 昇降等に最適なシリーズです。 シザーリフトの限界性能を飛躍的に高めたこのシリーズは、 長時間稼動の生産ライン等、耐久性が要求される、過酷な DCバッテリー式昇降装置 使用条件下で本領を発揮します。 M DCバッテリー式昇降装置 超低床・一定速昇降 移動式段差 DCシリーズ 2機種 らく～だ 超低床シザーリフト DC電源で昇降する装置。 バッテリーを使用しているため スティングレーシリーズ 25機種 電源のない場所でも使用が可能。 収縮時の高さが71～78mmと80mmを切る超低床構造で、汎用シザーリフト エンデバーとカムダイバータをラインナップ。 ハイパーシリーズの約半分です。 ローラコンベヤ直置ライン（Ｈ100）におけるワークステーションでの 汎用・廉価・短納期 用途をはじめ、台車の下にもスムーズに入り、台車の昇降が可能な他、 ハイパーシリーズでは対応できなかった場所や用途での使用が可能です。 汎用シザーリフト ハイパーシリーズ 1690機種 移動式シザーリフト シザーリフトのベーシックモデル。 油　圧 移動式段差解消用 シザーリフト 移動式段差らく～だ 3機種 板パンタアームを採用、廉価・短納期、1690の 標準機種から最適の1台を お選びいただけます。 シリンダ式 車輪付きの移動可能なシザーリフト。 本体を移動させる時には車輪を出し、テーブルを昇降させる時には車輪を格納。 幅広い用途でお使いいただける 車輪には特殊なホイールを採用しているため本体の移動が簡単。 安全対策も充実、安全・安心の昇降が可能。 汎用シリーズです。 偏荷重に強い・70・120・180・240mmストローク 高剛性・安定昇降 直角方向転換装置 F 高剛性シザーリフト パワーアームシリーズ 296機種 カムダイバータ 96機種 カムダイバータは、パレット単位のコンベヤラインにおける 特に高揚程シザーリフトの弱点である横揺れを減らし、安定した 90 方゚向転換部に用いる昇降装置です。 昇降を実現するために、リフトのアーム部に曲げや捻りに強い 電動カム式 テーブル上にコンベヤを搭載して使用します。 角パイプを採用するなど、本体の剛性をアップさせたシザーリフト ハイパーシリーズと比較して偏荷重に強く、方向転換時の です。ハイパーシリーズと比較して横揺れを約50%削減しており、 安定した乗り移りが可能です。また、240ストロークの 高所作業台としてお使いになる際にその安定性を実感していただ 高ストロークタイプの機種はスタッカークレーン受け渡し ける他、様々な用途で安定した昇降がお役にたちます。 ステーションとしてもお使いいただけます。 3 4

総 合 案 内 シザーリフト各種 シリーズの紹介 メイキコウのシザーリフトは、 汎用シザーリフト“ハイパーシリーズ”（標準1690機種）を中核に、 冷凍倉庫用（－10℃～－30℃） ハイパーには無い機能・仕様を備え、ハイパーを補完する“10のシリーズ＋α” 耐寒冷用シザーリフト ト ータル 標準2400を超える機種であらゆるシザーリフトのニーズにお応えします。 カリブーシリーズ 42機種 重荷重用・清潔・自然下降無・高い停止精度 －10℃～－30℃の寒冷環境下でご使用いただけるシザーリフトです。 冷凍自動倉庫内でのスタッカクレーンの受渡しステーションやコンベヤライン内の直角方向 電動式シザーリフト 転換部での使用が主な用途です。 ハイパーシリーズをベースに様々な耐寒冷対策を施して エンデバーシリーズ 101機種 いるため、主要部品はハイパーと共通ですので納入後のメンテナンス等が容易です。 （－10℃未満であれば、作動油を変更することにより、ハイパーシリーズで対応可能です。） 重荷重用の電動式シザーリフトです。 電動式スクリューシリンダを採用していますので、油圧式 (ハイパーシリーズ）にはない優れた特長を持っています。 電動スクリュー 衛生管理上、清潔で安全な昇降装置 防錆型シザーリフト 作動油を使用していないので油漏れなど による周囲の汚れの心配はありません、 また停止精度も優れており、上昇位置で シリンダ式 ウォッシュシリーズ 14機種 装置本体が水洗いできるシザーリフトです!! 長時間放置しておいても自然下降しま せん。自在で多彩な制御が可能です。 食品工業・薬品工業など、厳格な衛生管理下で製品を取り扱われているお客様 向けの昇降装置です。 重量物の昇降や作業時の高さ調整にお使いいただけます。 サーボモータ搭載：高精度、高頻度、可変速対応、同期対応 シザーリフト本体が防錆仕様となっており、本体およびその周辺の水洗いが可能 です。 また、油圧昇降に用いる作動油と潤滑剤には食品機械用のものを採用し、 高精度シザーリフト Gサーボシリーズ 2機種 万が一の場合にも人体に安全な配慮をしております。 サーボモータを搭載した電動式のシザーリフトです。「ゆっく 二台連結 り、すばやく、すこしずつ昇降させたい「」指示した位置に正確に 二連式シザーリフト 停止させたい」といった要望にお応えでき ロングテーブルシリーズ 73機種 ます。また“昇降速度を変える”“複数台 数を同調させて昇降させる”といった制 ハイパーシリーズ1段タイプを2台連結したシザーリフトです。 御もできます。 2連式のため、テーブル長さ（Ｌ寸法）がハイパーシリーズの 2倍、従って長尺の梱包作業・段積段バラシ・組付時の クリーンルーム用 作業台、大型工作機械・自動車などの整備作業や点検等の 必ずあります、最適の一台！ 用途でお使いいただけます。 クリーンルーム対応シザーリフト クリーンシリーズ 15機種 高頻度・高耐久 弊社クリーンシステム事業で培ったノウハウを活かし、発塵を抑えた 高頻度シザーリフト シザーリフトです。清浄度は、クラス1000、クリーンルーム内で トータル 143機種 お使いいただける電動式シザーリフトです。 タフシリーズ クリーンルーム内でのスタッカー クレーンの受け渡しステーション、 シザーリフト 2502機種 ハイパーシリーズの10倍の耐久性と3倍の使用頻度を コンベヤライン内の直角方向転換の 実現したシリーズです。 昇降等に最適なシリーズです。 シザーリフトの限界性能を飛躍的に高めたこのシリーズは、 長時間稼動の生産ライン等、耐久性が要求される、過酷な DCバッテリー式昇降装置 使用条件下で本領を発揮します。 M DCバッテリー式昇降装置 超低床・一定速昇降 移動式段差 DCシリーズ 2機種 らく～だ 超低床シザーリフト DC電源で昇降する装置。 バッテリーを使用しているため スティングレーシリーズ 25機種 電源のない場所でも使用が可能。 収縮時の高さが71～78mmと80mmを切る超低床構造で、汎用シザーリフト エンデバーとカムダイバータをラインナップ。 ハイパーシリーズの約半分です。 ローラコンベヤ直置ライン（Ｈ100）におけるワークステーションでの 汎用・廉価・短納期 用途をはじめ、台車の下にもスムーズに入り、台車の昇降が可能な他、 ハイパーシリーズでは対応できなかった場所や用途での使用が可能です。 汎用シザーリフト ハイパーシリーズ 1690機種 移動式シザーリフト シザーリフトのベーシックモデル。 油　圧 移動式段差解消用 シザーリフト 移動式段差らく～だ 3機種 板パンタアームを採用、廉価・短納期、1690の 標準機種から最適の1台を お選びいただけます。 シリンダ式 車輪付きの移動可能なシザーリフト。 本体を移動させる時には車輪を出し、テーブルを昇降させる時には車輪を格納。 幅広い用途でお使いいただける 車輪には特殊なホイールを採用しているため本体の移動が簡単。 安全対策も充実、安全・安心の昇降が可能。 汎用シリーズです。 偏荷重に強い・70・120・180・240mmストローク 高剛性・安定昇降 直角方向転換装置 F 高剛性シザーリフト パワーアームシリーズ 296機種 カムダイバータ 96機種 カムダイバータは、パレット単位のコンベヤラインにおける 特に高揚程シザーリフトの弱点である横揺れを減らし、安定した 90 方゚向転換部に用いる昇降装置です。 昇降を実現するために、リフトのアーム部に曲げや捻りに強い 電動カム式 テーブル上にコンベヤを搭載して使用します。 角パイプを採用するなど、本体の剛性をアップさせたシザーリフト ハイパーシリーズと比較して偏荷重に強く、方向転換時の です。ハイパーシリーズと比較して横揺れを約50%削減しており、 安定した乗り移りが可能です。また、240ストロークの 高所作業台としてお使いになる際にその安定性を実感していただ 高ストロークタイプの機種はスタッカークレーン受け渡し ける他、様々な用途で安定した昇降がお役にたちます。 ステーションとしてもお使いいただけます。 3 4

総 合 案 内 シザーリフトの概要 シザーリフトとは テーブルがパンタアーム（Ｘ字状アーム）を介して水平に昇降する Concept 3 用途に応じたオプションの充実。 装置です。パンタアーム間に設置されているシリンダの推力により、 テーブル 各種オプションとの組合せによりシザーリフトはより使い易くなり、その用途も広がります。 パンタアームが開閉してテーブルを昇降させます。 メイキコウでは、お客様のご意見をもとに開発した各種オプションの品揃えも 充実しています。(詳しくは、各シリーズのオプション頁をご覧ください） この他にも多数のオプションがありますのでお問合せください。 アウターアーム シリンダ インナーアーム ■四面ジャバラ ■コンベヤ取付 ■ターンテーブル ■安全柵 ■キャスター付 欧米では、このパンタアームの形状が『はさみ』 “SCISSORS”に似ていることから、シザーリフト という呼称が一般的です。 メイキコウはこの欧米流の呼称“シザーリフト” 　　　　　　　　を商標登録しています。 下部フレーム シザーリフトの構造的特長 Concept 収縮時の高さをできるだけ低くすること。 昇降機あるいは、昇降装置とよばれるものは、数多くありますが、 4 このパンタグラフ式昇降装置“シザーリフト”の構造的特長は、その形状が非常に サブアーム機構をベースに様々なメイキコウ オリジナル機構を開発し、 コンパクトであることとシンプルな構造であることです。これは、マーケットから 低床構造にチャレンジしてまいりました。 昇降装置に対する要求として『テーブルの上昇位置を出来るかぎり高く、 各シリーズの機構をご覧ください。 そして同時に下降位置（収縮時の高さ）をできるだけ低くする』があり S この要求を満たす機構を備えている昇降装置が 3段 Concept シザーリフトです。 5 あらゆるシザーリフトをスタンダードでお応えすること。 2段 このコンセプトにもとづいて、1995年 汎用シザーリフト“ハイパーシリーズ”を発売しました。 上昇降距離（ストローク）に応じて 標準1616機種（現在1690機種）の品揃えで、今までオーダメイド（特形）で対応してきた H パンタアームを1段から2段、3段と 1段 仕様のものも標準機で対応することができ、価格および納期面でお客様のニーズに 積み重ねて高い上昇位置を確保 お応えすることができました。ところが近年、シザーリフトのユーザ様の多様化にともない、 できることも特長の一つです。 お使いになる環境や用途面でのニーズも多様化してきました。 ハイパーシリーズを－30℃の冷凍倉庫で使いたい、2台連結して使いたい等 用途面でのニーズにお応えするために、ハイパーシリーズをベースにした 各種シリーズを開発、スタンダード化しました。 （※ハイパーの準標準機種に4段タイプもございます。） マーケットニーズ 10シリーズ＋α 標準機種数 シザーリフトの五つの開発コンセプト ■汎用ベーシックシリーズ 汎用シザーリフト Hyper Series 1690 ■ハイパーより剛性の高いものが欲しい 高剛性シザーリフト Power Arm Series 296 Concept 1 お使いになる方が安心して使用できること。 ■ハイパーより収縮時の高さが低いものが欲しい 超低床シザーリフト Stingray Series 25 安全性重視の考え方から、メイキコウ シザーリフトの全スタンダードモデルには、 メンテナンスバーを標準装備しています。 ■ハイパーを高頻度で使いたい 高頻度シザーリフト Tough Series 143 また、安全に関連する標準オプションも充実しています。 ■ハイパーを2台連結して使いたい 二連式シザーリフト Long Table Series 73 ■メンテナンスバー ■ハイパーを－10℃～－30℃の冷凍庫内で使いたい 耐寒冷用シザーリフ ト Caribou Series 42 　カムダイバータを除く全機種に標準装備。 　シザーリフトのメンテナンス時万一の ■ハイパーの本体を水洗いしたい 防錆型シザーリフト Wash Serier 14 　テーブル落下を防止します。　 ■自然下降が無く停止精度が優れたものが欲しい 電動式シザーリフ ト Endeavor Series 101 ■ゆっくり、すばやく、すこしずつ、複数台数同時に、 　そして正確に停止させたい 高精度シザーリ　フト　　 G-Servo Series 2 ■クリーンルームで使えるものが欲しい クリーンルーム対応　シ　ザー　リ フ ト Clean Series 15 ■コンベヤライン内の直角方向転換用昇降機で Concept 2 重量物を扱うため堅牢で耐久性に優れていること。 　廉価で偏荷重に強いものが欲しい 直角方向転換 装 置 Cam Diverter 96 剛性を満たす部材の選定はもちろんのこと、シザーリフトの耐久性についても 弊社独自の耐久チェックを行っております。 メイキコウのシザーリフトは、 （※シリーズや機種によって異なりますのでご注意ください） 汎用シザーリフト“ハイパーシリーズ（”標準1690機種）を中核に、 10シリーズ＋α トータル 2400を超える標準機種であらゆるシザーリフトのニーズにお応えします。 5 6

総 合 案 内 シザーリフトの概要 シザーリフトとは テーブルがパンタアーム（Ｘ字状アーム）を介して水平に昇降する Concept 3 用途に応じたオプションの充実。 装置です。パンタアーム間に設置されているシリンダの推力により、 テーブル 各種オプションとの組合せによりシザーリフトはより使い易くなり、その用途も広がります。 パンタアームが開閉してテーブルを昇降させます。 メイキコウでは、お客様のご意見をもとに開発した各種オプションの品揃えも 充実しています。(詳しくは、各シリーズのオプション頁をご覧ください） この他にも多数のオプションがありますのでお問合せください。 アウターアーム シリンダ ■四面ジャバラ ■コンベヤ取付 ■ターンテーブル ■安全柵 ■キャスター付 欧米では、このパンタアームの形状が『はさみ』 インナーアーム “SCISSORS”に似ていることから、シザーリフト という呼称が一般的です。 メイキコウはこの欧米流の呼称“シザーリフト” 　　　　　　　　を商標登録しています。 下部フレーム シザーリフトの構造的特長 Concept 4 収縮時の高さをできるだけ低くすること。 昇降機あるいは、昇降装置とよばれるものは、数多くありますが、 サブアーム機構をベースに様々なメイキコウ オリジナル機構を開発し、 このパンタグラフ式昇降装置“シザーリフト”の構造的特長は、その形状が非常に 低床構造にチャレンジしてまいりました。 各シリーズの機構をご覧ください。 コンパクトであることとシンプルな構造であることです。これは、マーケットから 昇降装置に対する要求として『テーブルの上昇位置を出来るかぎり高く、 Concept そして同時に下降位置（収縮時の高さ）をできるだけ低くする』があり 5 あらゆるシザーリフトをスタンダードでお応えすること。 S この要求を満たす機構を備えている昇降装置が このコンセプトにもとづいて、1995年 汎用シザーリフト“ハイパーシリーズ”を発売しました。 シザーリフトです。 3段 標準1616機種（現在1690機種）の品揃えで、今までオーダメイド（特形）で対応してきた 仕様のものも標準機で対応することができ、価格および納期面でお客様のニーズに 2段 お応えすることができました。ところが近年、シザーリフトのユーザ様の多様化にともない、 上昇降距離（ストローク）に応じて H お使いになる環境や用途面でのニーズも多様化してきました。 パンタアームを1段から2段、3段と 1段 ハイパーシリーズを－30℃の冷凍倉庫で使いたい、2台連結して使いたい等 積み重ねて高い上昇位置を確保 用途面でのニーズにお応えするために、ハイパーシリーズをベースにした できることも特長の一つです。 各種シリーズを開発、スタンダード化しました。 マーケットニーズ 10シリーズ＋α 標準機種数 （※ハイパーの準標準機種に4段タイプもございます。） ■汎用ベーシックシリーズ 汎用シザーリフト Hyper Series 1690 M 移動式段差 らく～だ ■ハイパーより剛性の高いものが欲しい 高剛性シザーリフト Power Arm Series 296 シザーリフトの五つの開発コンセプト ■ハイパーより収縮時の高さが低いものが欲しい 超低床シザーリフト Stingray Series 25 Concept 1 お使いになる方が安心して使用できること。 ■ハイパーを高頻度で使いたい 高頻度シザーリフト Tough Series 143 安全性重視の考え方から、メイキコウ シザーリフトの全スタンダードモデルには、 ■ハイパーを2台連結して使いたい 二連式シザーリフト Long Table Series 73 メンテナンスバーを標準装備しています。 ■ハイパーを－10℃～－30℃の冷凍庫内で使いたい 耐寒冷用シザーリフ ト Caribou Series 42 また、安全に関連する標準オプションも充実しています。 ■ハイパーの本体を水洗いしたい 防錆型シザーリフト Wash Serier 14 ■メンテナンスバー 　カムダイバータを除く全機種に標準装備。 ■リフト本体を移動させて使用したい 移動式段差らく～だ 3 　シザーリフトのメンテナンス時万一の 　テーブル落下を防止します。　 ■自然下降が無く停止精度が優れたものが欲しい 電動式シザーリフ ト Endeavor Series 101 ■ゆっくり、すばやく、すこしずつ、複数台数同時に、 　そして正確に停止させたい 高精度シザーリ　フ　ト　 G-Servo Series 2 ■クリーンルームで使えるものが欲しい クリーンルーム対　応シ　ザ　ーリ フ ト Clean Series 15 ■AGVに搭載して使用したい F DCバッテリ　ー　式昇　降 装 置 DC Series 2 Concept 2 重量物を扱うため堅牢で耐久性に優れていること。 ■コンベヤライン内の直角方向転換用昇降機で 　廉価で偏荷重に強いものが欲しい 直角方向転 換 装 置 Cam Diverter 96 剛性を満たす部材の選定はもちろんのこと、シザーリフトの耐久性についても 弊社独自の耐久チェックを行っております。 メイキコウのシザーリフトは、 （※シリーズや機種によって異なりますのでご注意ください） 汎用シザーリフト“ハイパーシリーズ（”標準1690機種）を中核に、 10シリーズ＋α トータル 2400を超える標準機種であらゆるシザーリフトのニーズにお応えします。 5 6

総 合 案 内 シザーリフトの概要 シザーリフトを選定するための四つの要素（基本仕様） クリーンルーム用 2448の標準機種の中から最適な１台をお選びいただくために クリーンルーム対応シザーリフト シザーリフト本体の四つの基本仕様をご確認していただく必要があります。 クリーンシリーズ 15機種 弊社クリーンシステム事業で培ったノウハウを活かし、発塵を抑えたシザーリフトです。 （1）テーブル上にのせるワークの質量は何kgですか?（許容積載質量の選定） 清浄度は、クラス1000、クリーンルーム内でお使いいただける電動式シザーリフトです。 　　　　　　　　　（2）ワークをどの位の高さ揚げますか?ｍｍ（上昇距離の選定） クリーンルーム内でのスタッカークレーンの受け渡しステーション、コンベヤライン内の 　　　　　　　　　　　　　　　　　　　 （3）ワークに最適なテーブルのＷ×Ｌ寸法は?mm（テーブル寸法選定） 直角方向転換の昇降等に最適なシリーズです。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（4）ワークを何秒で揚げますか?sec（上昇時間の選定） 冷凍倉庫用（－10℃～－30℃） L 耐寒冷用シザーリフト カリブーシリーズ 42機種 W －10℃～－30℃の寒冷環境下でご使用いただけるシザーリフトです。 冷凍自動倉庫内でのスタッカクレーンの受渡しステーションや コンベヤライン内の直角方向転換部での使用が主な用途です。 ハイパーシリーズをベースに様々な耐寒冷対策を施しているため、 主要部品はハイパーと共通ですので納入後のメンテナンス等が容易です。 （－10℃未満であれば、作動油を変更することにより、ハイパーシリーズで対応可能です。） シザーリフトの分類 二台連結 メイキコウのシザーリフトは、昇降方式の違いから大きく二つに分類されます。 二連式シザーリフト ロングテーブルシリーズ 73機種 ●油圧シリンダ式 ハイパーシリーズ1段タイプを2台連結した 　ギヤポンプを用いて高圧の作動油をシリンダに送り込みシリンダの推力によって シザーリフトです。 　テーブルを昇降させます。 シリンダ モータ 2連式のため、テーブル長さ（Ｌ寸法）が 　テーブルを下降させる時は、電磁弁を開放しシリンダ内の作動油を抜き ポンプ タンク ハイパーシリーズの2倍、従って長尺の梱包 　テーブル上のワークの質量やテーブル自体の質量で下降します。 作業・段積段バラシ・組付時の作業台、大型 トータル 工作機械・自動車などの整備作業や点検等の 油圧式の特長 廉価・コンパクト構造 用途でお使いいただけます。 （収縮時高さが低い・テーブルの幅狭仕様） 2461機種 高頻度・高耐久 ●電動スクリューシリンダ式 高頻度シザーリフト タフシリーズ 143機種 　ボールネジをモータで回転させ、ナットを移動させる。 　このナットの移動によりテーブルを昇降させます。 　作動油を使用していないので油漏れの心配がなく清潔で、 ブレーキ付 ナット ハイパーシリーズの10倍の耐久性と3倍の使用頻度を 　シザーリフト本体を上昇させたまま長時間放置しても モータ 実現したシリーズです。 　自然下降しません。また低騒音、高い停止精度など ナットの シザーリフトの限界性能を飛躍的に高めたこのシリーズは、 　油圧式にはない優れた特長をもっています。 移動方向 長時間稼動の生産ライン等、耐久性が要求される、過酷な 使用条件下で本領を発揮します。 電動式の特長 清潔・自然下降ゼロ チェーン 超低床・一定速昇降 スプロケット スプロケット 超低床シザーリフト スティングレーシリーズ 25機種 シザーリフトの基本用途 収縮時の高さが71～78mmと80mmを切る超低床構造で、汎用シザーリフト ハイパーシリーズの約半分です。 シザーリフトは、様々な用途でお使い頂いております。 ローラコンベヤ直置ライン（Ｈ100）におけるワークステーションでの 人が持上げることができない重量物の昇降や作業のための高さ調整を目的にした使い方が主な用途です。 用途をはじめ、台車の下にもスムーズに入り、台車の昇降が可能な他、 基本用途をご紹介します。 ハイパーシリーズでは対応できなかった場所や用途での使用が可能です。 （1）作業台 （2）高所作業台 （3）段積・段バラシ （4）段差解消用 偏荷重に強い・70・120・180・240mmストローク 直角方向転換装置 カムダイバータ 96機種 電動カム式 カムダイバータは、パレット単位のコンベヤラインにおける 90 方゚向転換部に用いる昇降装置です。 テーブル上にコンベヤを搭載して使用します。 ハイパーシリーズと比較して偏荷重に強く、方向転換時の 安定した乗り移りが可能です。また、240ストロークの 高ストロークタイプの機種はスタッカークレーン受け渡し ※シザーリフトは、この四つの用途をベースに様々な用途で使われています。詳しくは、9・10頁をご覧ください。 ステーションとしてもお使いいただけます。 7 4

総 合 案 内 シザーリフトの概要 ご使用上の注意と安全のお知らせ シザーリフトを選定するための四つの要素（基本仕様） 1. 弊社ではシザー リフトをご注文頂きますと、必ず「取扱説明書」を添付してお届けいたします。 　この「取扱説明書」は、シザー リフトを安全かつ長く効果的に、お使い頂くためのものです。 2448の標準機種の中から最適な１台をお選びいただくために 　万一添付されていない場合がございましたら、ただちに弊社までご連絡下さい。弊社より シザーリフト本体の四つの基本仕様をご確認していただく必要があります。 　お届けいたします。 （1）テーブル上にのせるワークの質量は何kgですか?（許容積載質量の選定） 2. 弊社ではシザー リフトに「警告ラベル」を貼付してお届けいたしますが、「警告ラベル」が 　　　　　　　　　（2）ワークをどの位の高さ揚げますか?ｍｍ（上昇距離の選定） 　設置条件により隠れて確認できない場合がございましたら、取扱説明書に同封されている 　　　　　　　　　　　　　　　　　　　 （3）ワークに最適なテーブルのＷ×Ｌ寸法は?mm（テーブル寸法選定） 　「予備のラベル」を、確認できる場所に貼付して下さい。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（4）ワークを何秒で揚げますか?sec（上昇時間の選定） 3 . シザーリフトを安全にお使い頂くために下記項目を遵守ねがいます。 L （1）許容積載質量を越える質量をシザーリフトにのせるとテーブルが下降する 　 　 恐れがあります。絶対に許容積載質量以下でご使用ください。 W （2）シザーリフトの運転中は手足や物等が、はさまれる恐れがあります。 　　 場合によっては、死亡事故等重大な人身事故発生の恐れがありますのでテーブル 　 　 より下の全てのスペースに手足や物などを絶対に入れないでください。 （3）いかなる場合においても、シザーリフトを上昇させた状態で テーブルより下の 　　 全てのスペースに身体または身体の一部を入れる行為は絶対におやめください。 シザーリフトの分類 　 　 テーブルが落下し、死亡災害発生の恐れがあります。 （4）やむを得ず、テーブルより下の全てのスペースに身体または身体の一部を入れなければならない場合は、 メイキコウのシザーリフトは、昇降方式の違いから大きく二つに分類されます。 　　 いかなる場合においても、必ず『メンテナンスバー』をセットしてください。テーブル落下防止の処置を ●油圧シリンダ式 　　 行わない場合、テーブルが落下し、死亡災害発生の恐れがあります。必ず取扱説明書記載の要領で正しく 　　 セットしてください。 　ギヤポンプを用いて高圧の作動油をシリンダに送り込みシリンダの推力によって メンテナンスバー 　テーブルを昇降させます。 シリンダ モータ ブラケット 　テーブルを下降させる時は、電磁弁を開放しシリンダ内の作動油を抜き ポンプ タンク 　テーブル上のワークの質量やテーブル自体の質量で下降します。 油圧式の特長 廉価・コンパクト構造 （収縮時高さが低い・テーブルの幅狭仕様） ●電動スクリューシリンダ式 　ボールネジをモータで回転させ、ナットを移動させる。 M 　このナットの移動によりテーブルを昇降させます。 移動式段差 　作動油を使用していないので油漏れの心配がなく清潔で、 ブレーキ付 ナット らく～だ 　シザーリフト本体を上昇させたまま長時間放置しても モータ 　自然下降しません。また低騒音、高い停止精度など ナットの ※メンテナンスバーの形状やセッティング方法はシリーズや機種によって異なりますので各シリーズの取扱説明書の記述のとおりに使用してください。 　油圧式にはない優れた特長をもっています。 移動方向 （5）人がテーブルにのる場合は墜落の危険性があり、重大な事故あるいは死亡事故発生の恐れがありますので、 　　 必ずテーブル上に柵を設置する等、墜落を防止する処置をしてください。 電動式の特長 清潔・自然下降ゼロ チェーン 4. 油圧式シザーリフトの場合、テーブルを上昇させた状態で待機させますと油のリーク等によって スプロケット スプロケット 　 自然下降することがあります。ご使用にならない間は、テーブル位置を最下端で待機させるよう 　 お願いします。 シザーリフトの基本用途 5. シザーリフトを下記の状況でご使用をお考えの場合は、弊社までお問い合せ下さい。 シザーリフトは、様々な用途でお使い頂いております。 人が持上げることができない重量物の昇降や作業のための高さ調整を目的にした使い方が主な用途です。 （1）屋外でのご使用 基本用途をご紹介します。 （2）大気圧以外でのご使用 （1）作業台 （2）高所作業台 （3）段積・段バラシ （4）段差解消用 （3）水平な設置以外でのご使用 （4）上下の昇降以外でのご使用 （5）天地を逆にしてのご使用 （6）粉塵の多い場所でのご使用 F （7）酸・アルカリ・ガソリン・化学薬品等が雰囲気中にある場所でのご使用 （8）水・海水・酸・アルカリ・ガソリン・化学薬品が、シザー リフトに付着する場所でのご使用 （9）多湿な場所でのご使用 （10）高温・低温な場所でのご使用 　　 ※高温は、37℃以上の場所、低温は10℃以下の場所が目安ですが、シザー リフトの使用頻度に 　　　 よって温度の範囲は異なります。 ※シザーリフトは、この四つの用途をベースに様々な用途で使われています。詳しくは、9・10頁をご覧ください。 7 8

シザーリフトの用途事例紹介 シザーリフトの代表的な用途事例とその用途毎にお奨めする各種シリーズをご紹介いたします。 【ご注意】 ※使い方条件・本体の仕様条件等、諸条件によっては、本頁の用途事例と、お奨めのシリーズが一致しない場合もありますので予めご了承願います。 （シリーズ選定の目安としてください。用途によってはお奨め以外のシリーズでお使いいただける場合もあります。） 　最終的には、荷重条件やテーブル寸法、収縮時高、上昇速度等、各種仕様を検討し、シザーリフトのシリーズおよび機種を決定する必要があります。 詳しくは、各シリーズのカタログ掲載頁をご覧になり、使用条件やシザーリフトの仕様条件をご確認の上、最終的に機種を決定してください。 　ここでご紹介している用途事例は代表的な例であり、他にもいろいろな用途でお使いいただけます。また、用途によっては、建築基準法・労働安全衛生法の 　規制を受ける場合もあります。ご不明な点がありましたら弊社までお問合せください。 作業台 作業者の方の最適作業ポジションの確保のためシザーリフトで高さ調整をします。 段積・段バラシ（stacking・unstacking）　テーブル上で段積みしたり段バラシする際に高さ調整をします。 もの（製品等）をテーブルの上にのせて各種作業を行います 作業者の方が、もの（製品等）をテーブル上に積み付けたり、積み降ろしたりする作業を行います 組立作業テーブル 台車の使用 コンベヤラインのワーク ステーション 作業補助用昇降台 作業テーブル 長尺物用作業テーブル 台車の使用 コンベヤライン供給 ジャバラはオプションです ジャバラはオプションです ジャバラはオプションです ジャバラはオプションです ジャバラはオプションです ジャバラはオプションです ジャバラはオプションです 製品をのせた台車ごと コンベヤ複列ライン間にシザーリフト 混合機等、投入口の高い装置への原材料 製品をのせた台車ごと シザーリフトで昇降させます。 を設置して使用します。 の運搬時、作業者の負担を軽減します。 長尺物の段積・段バラシ作業には シザーリフトで昇降させます。 製品の質量が200kgを越える場合 台車の車輪径がφ75以上の場合 コンベヤ機高がH100mm程度の場合 シザーリフトで水のかからない環境で使用する場合 シザーリフト２台連結のロングテーブル 台車の車輪径がφ75以上の場合 ハイパーシリーズ（1段） ★スティングレーシリーズ ★スティングレーシリーズ ★ハイパーシリーズ が最適です ★スティングレーシリーズ 清潔な環境でお使いになる場合 台車の車輪径がφ150以上の場合 コンベヤ機高がH200mm以上の場合 シザーリフトに水のかかる環境で使用する場合 積載物の質量が200kgを越える場合 長いテーブルが必要な場合 台車の車輪径がφ150以上の場合 積載物の質量が200kgを越える場合 エンデバーシリーズ ハイパーシリーズ（1段） ハイパーシリーズ（1段） ウォッシュシリーズ ハイパーシリーズ（1段） ★ロングテーブルシリーズ ハイパーシリーズ（1段） ハイパーシリーズ（1段） 作業者がテーブルの上にのって各種作業を行います 段差解消 機械や装置、コンベヤライン内での使用 舞台装置 高所作業台 自動車等整備用作業台 組立ラインのワークステーション コンベヤライン内 パレ・デパレタイザ 自動スタッキング・アンスタッキング パレットマガジン ステージの昇降 手摺はオプションです ジャバラ、手摺はオプションです 手摺・スライド装置はオプションです M 移動式段差 らく～だ 高所作業台の1種です。 コンベヤライン沿いにシザーリフトを 高頻度仕様の場合 使用頻度が高い場合 使用頻度が高い場合 使用頻度が高い場合 舞台の昇降をシザーリフトで行います。 作業者の移動距離が長い場合 設置し作業者が組立作業をします。 ★タフシリーズ ★タフシリーズ ★タフシリーズ ★タフシリーズ スペースの有効活用ができます。 ロングテーブルが最適です。 上昇距離1600mm以上の高揚程の場合 車の整備だけでなく電車や各種機械等 上昇距離1600mm未満の場合 清潔な環境でお使いになる場合 高い停止精度が求められる場合 高い停止精度が求められる場合 高い停止精度が求められる場合 清潔な環境・高い停止精度が要求される場合 ★パワーアームシリーズ 幅広くお使いいただけます。 ★ハイパーシリーズ エンデバーシリーズ エンデバーシリーズ エンデバーシリーズ エンデバーシリーズ ★エンデバーシリーズ 上昇距離1600mm未満の場合 長いテーブルが必要な場合 上昇距離1600mm以上の高揚程の場合 ハイパーシリーズ ★ロングテーブルシリーズ パワーアームシリーズ ★ハイパーシリーズ（1段） ハイパーシリーズ（1段） ハイパーシリーズ（1段） ハイパーシリーズ（1段） ハイパーシリーズ 段差解消 工場はもとより、建物の中には段差がつきものです。この段差をシザーリフトの昇降機能で解消します。 コンベヤライン内の直角方向転換 福祉・医療機器 その他 1・2階用（コンベヤライン） 工場内の段差解消 パレット単位のコンベヤライン スタッカークレーンの受渡し 車椅子の昇降 ディスプレイの昇降 テーブル上と本体の前後にコンベヤを設置します 直角方向転換装置の専用機 ★カムダイバータ トラックへの積み込み －10℃～－30℃の冷凍倉庫内での使用 コンベヤライン内に F おける階を隔てた ★カリブーシリーズ 高い段差の搬送装置 としての用途です。 240st.の高ストロークタイプ 建物の段差を解消します。 ★カムダイバータ 各種オプションの設定が必要です。 上昇距離1600mm未満の場合 －10℃～－30℃の冷凍自動倉庫 ピット工事が出来ない場合 ハイパーシリーズ ★カリブーシリーズ スティングレーシリーズ 上昇距離1600mm以上の高揚程の場合 ★パワーアームシリーズ 移動式段差解消用シザーリフト 清潔な環境・高い停止精度が要求される場合 ピット工事が出来る場合 製品の質量が200kgを越える場合 　★エンデバーシリーズ ハイパーシリーズ（1段） ハイパーシリーズ（1段） 9 10

シザーリフトの用途事例紹介 シザーリフトの代表的な用途事例とその用途毎にお奨めする各種シリーズをご紹介いたします。 【ご注意】 ※使い方条件・本体の仕様条件等、諸条件によっては、本頁の用途事例と、お奨めのシリーズが一致しない場合もありますので予めご了承願います。 （シリーズ選定の目安としてください。用途によってはお奨め以外のシリーズでお使いいただける場合もあります。） 　最終的には、荷重条件やテーブル寸法、収縮時高、上昇速度等、各種仕様を検討し、シザーリフトのシリーズおよび機種を決定する必要があります。 詳しくは、各シリーズのカタログ掲載頁をご覧になり、使用条件やシザーリフトの仕様条件をご確認の上、最終的に機種を決定してください。 　ここでご紹介している用途事例は代表的な例であり、他にもいろいろな用途でお使いいただけます。また、用途によっては、建築基準法・労働安全衛生法の 　規制を受ける場合もあります。ご不明な点がありましたら弊社までお問合せください。 作業台 作業者の方の最適作業ポジションの確保のためシザーリフトで高さ調整をします。 段積・段バラシ（stacking・unstacking）　テーブル上で段積みしたり段バラシする際に高さ調整をします。 もの（製品等）をテーブルの上にのせて各種作業を行います 作業者の方が、もの（製品等）をテーブル上に積み付けたり、積み降ろしたりする作業を行います 組立作業テーブル 台車の使用 コンベヤラインのワーク ステーション 作業補助用昇降台 作業テーブル 長尺物用作業テーブル 台車の使用 コンベヤライン供給 ジャバラはオプションです ジャバラはオプションです ジャバラはオプションです ジャバラはオプションです ジャバラはオプションです ジャバラはオプションです ジャバラはオプションです 製品をのせた台車ごと コンベヤ複列ライン間にシザーリフト 混合機等、投入口の高い装置への原材料 製品をのせた台車ごと シザーリフトで昇降させます。 を設置して使用します。 の運搬時、作業者の負担を軽減します。 長尺物の段積・段バラシ作業には シザーリフトで昇降させます。 製品の質量が200kgを越える場合 台車の車輪径がφ75以上の場合 コンベヤ機高がH100mm程度の場合 シザーリフトで水のかからない環境で使用する場合 シザーリフト２台連結のロングテーブル 台車の車輪径がφ75以上の場合 ハイパーシリーズ（1段） ★スティングレーシリーズ ★スティングレーシリーズ ★ハイパーシリーズ が最適です ★スティングレーシリーズ 清潔な環境でお使いになる場合 台車の車輪径がφ150以上の場合 コンベヤ機高がH200mm以上の場合 シザーリフトに水のかかる環境で使用する場合 積載物の質量が200kgを越える場合 長いテーブルが必要な場合 台車の車輪径がφ150以上の場合 積載物の質量が200kgを越える場合 エンデバーシリーズ ハイパーシリーズ（1段） ハイパーシリーズ（1段） ウォッシュシリーズ ハイパーシリーズ（1段） ★ロングテーブルシリーズ ハイパーシリーズ（1段） ハイパーシリーズ（1段） 作業者がテーブルの上にのって各種作業を行います 段差解消 機械や装置、コンベヤライン内での使用 舞台装置 高所作業台 自動車等整備用作業台 組立ラインのワークステーション コンベヤライン内 パレ・デパレタイザ 自動スタッキング・アンスタッキング パレットマガジン ステージの昇降 手摺はオプションです ジャバラ、手摺はオプションです 手摺・スライド装置はオプションです M 移動式段差 らく～だ 高所作業台の1種です。 コンベヤライン沿いにシザーリフトを 高頻度仕様の場合 使用頻度が高い場合 使用頻度が高い場合 使用頻度が高い場合 舞台の昇降をシザーリフトで行います。 作業者の移動距離が長い場合 設置し作業者が組立作業をします。 ★タフシリーズ ★タフシリーズ ★タフシリーズ ★タフシリーズ スペースの有効活用ができます。 ロングテーブルが最適です。 上昇距離1600mm以上の高揚程の場合 車の整備だけでなく電車や各種機械等 上昇距離1600mm未満の場合 清潔な環境でお使いになる場合 高い停止精度が求められる場合 高い停止精度が求められる場合 高い停止精度が求められる場合 清潔な環境・高い停止精度が要求される場合 ★パワーアームシリーズ 幅広くお使いいただけます。 ★ハイパーシリーズ エンデバーシリーズ エンデバーシリーズ エンデバーシリーズ エンデバーシリーズ ★エンデバーシリーズ 上昇距離1600mm未満の場合 長いテーブルが必要な場合 上昇距離1600mm以上の高揚程の場合 ハイパーシリーズ ★ロングテーブルシリーズ パワーアームシリーズ ★ハイパーシリーズ（1段） ハイパーシリーズ（1段） ハイパーシリーズ（1段） ハイパーシリーズ（1段） ハイパーシリーズ 段差解消 工場はもとより、建物の中には段差がつきものです。この段差をシザーリフトの昇降機能で解消します。 コンベヤライン内の直角方向転換 福祉・医療機器 その他 1・2階用（コンベヤライン） 工場内の段差解消 パレット単位のコンベヤライン スタッカークレーンの受渡し 車椅子の昇降 ディスプレイの昇降 テーブル上と本体の前後にコンベヤを設置します 直角方向転換装置の専用機 ★カムダイバータ トラックへの積み込み －10℃～－30℃の冷凍倉庫内での使用 コンベヤライン内に F おける階を隔てた ★カリブーシリーズ 高い段差の搬送装置 としての用途です。 240st.の高ストロークタイプ 建物の段差を解消します。 ★カムダイバータ 各種オプションの設定が必要です。 上昇距離1600mm未満の場合 －10℃～－30℃の冷凍自動倉庫 ピット工事が出来ない場合 ハイパーシリーズ ★カリブーシリーズ スティングレーシリーズ 上昇距離1600mm以上の高揚程の場合 ★パワーアームシリーズ 移動式段差解消用シザーリフト 清潔な環境・高い停止精度が要求される場合 ピット工事が出来る場合 製品の質量が200kgを越える場合 　★エンデバーシリーズ ハイパーシリーズ（1段） ハイパーシリーズ（1段） 9 10

シリーズ選定資料一覧表 10シリーズ＋α トータル 2400を超える標準機種であらゆるシザーリフトのニーズにお応えします。 昇降方式 油圧シリンダ式 油圧シリンダ式 電動スクリューシリンダ式 電動カム式 高剛性 超低床 二台連結型 冷凍倉庫用 防錆型 大型・汎用 高精度停止・同期昇降 ＰＲポイント 汎用・廉価・短納期 （幅広い用途で使用可）（揺れが少ない安定昇降）（80mmを切った収縮時高） 高頻度・高耐久 （長いテーブル） （－10℃～－30℃） （ステンレス製） （自然下降無・高い停止精度） （サーボモータ搭載） クリーンルーム対応 直角方向転換用昇降装置 （テーブル上にコンベヤ搭載要） シリーズ名 汎用 シザーリフト 高剛性 シザーリフト 超低床 シザーリフト 高頻度 シザーリフト 二連式 シザーリフト 耐寒冷用 シザーリフト 防錆型 シザーリフト 電動式 シザーリフト 高精度シザーリフト クリーンルーム対応 シザーリフト 直角方向転換装置 ハイパー シリーズ パワーアームシリーズ スティングレｰシリーズ タフ シリーズ ロングテーブル シリーズ カリブー シリーズ ウォッシュ シリーズ エンデバー シリーズ Gサーボ シリーズ クリーン シリーズ カム ダイバータ Scissor Lifts 構造的特長 ■板アーム ■角パイプアーム ■カム機構採用 ■ころがり軸受け採用 ■ハイパー1段タイプ ■耐寒冷仕様 ■防錆仕様 ■電動式スクリュー ■サーボモータ搭載 ■発塵を抑えた構造 ■電動カム機構 　（フラットバー使用） 　（角パイプ使用） ■高耐久シリンダ採用 　を2台連結 ■作動油、潤滑剤に食品 ■本体はハイパーを使用 　機械用使用 　シリンダ採用 ■サブアーム機構 ■標準1690機種 ■高剛性 ■超低床構造 ■高頻度 ■テーブルが長い ■－10℃～－30℃の ■水洗いが可能 ■自然下降無し ■高い停止精度 ■清浄度クラス1000 ■偏荷重に強い。 ■低床構造 ■高揚程タイプの安定昇降 ■一定速昇降 ■高耐久 　寒冷環境下で使用可 ■作動油、潤滑剤には ■清潔 ■頻繁に起動と停止ができる ■安定したのり移り 機能的特長 ■廉価 　（昇降時の揺れが少ない） ■ピットレス 　食品機械用を使用して ■高い停止精度 ■センサなしで停止できる ■70・120・180・ ■短納期 　いるため人体に安全な ■複数台数同時に昇降可 　240ｍｍ昇降 ■幅広い用途で使用可 　配慮がされている ■自在な制御 ■運転履歴の蓄積化 ■高い耐久性 ハイパーは ■ハイパーより剛性が高い ■収縮時高さが ■耐久回数がハイパーの ■テーブルの長さが ■－10℃～－30℃の ■本体がステンレス製 ■低騒音 ■高精度対応 ■発塵が少ない・清潔 ■偏荷重に強い ハイパー シザーリフト ■昇降時の揺れが 　ハイパーの約1／ ■高頻度対応 ■自然下降しない 2 　約10倍 　ハイパーの2倍 　寒冷環境下での 　のため水がかかる ■清潔 ■自然下降無し との比較 全シリーズの 　ハイパーの約1／ ■可変速対応 ■低騒音 2 ■頻度は、ハイパーの 　使用可 　場所での使用可 ■停止精度が優れている ■清潔 ベーシックモデルです。 　約3倍 ■自然下降ゼロ ■同期対応 ■ I oT対応 汎用性 ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★ ○作業台 ★高所作業台 ★コンベヤラインの ★コンベヤライン用 ★作業台 ※冷凍倉庫内での使用 ★作業台 ★汚れをきらう場所や、 ロボットの昇降 ※クリーンルーム内 ★パレット搬送ラインに ○段積・段バラシ 主用途 ○段積・段バラシ 　ワークステーション ★機械組込 ★長尺物の ★スタッカクレーンとの 　機械組込等、停止精 複数台数の同期運転 　での使用 　おける直角方向転換 ○段差解消用 ○段差解消用 ★台車の昇降 ロボットとのワーク （代表的な用途の紹介） 　段積・段バラシ 　受渡しステーション 　度を要求される用途 ★スタッカークレーンの ★スタッカークレーンの ○コンベヤライン用 ★直角方向転換 ※複雑な制御が必要な 受け渡し 　受け渡しステーション 　受け渡しステーション ※その他幅広い用途で使用可 　用途 ★直角方向転換 アーム段数 1段・2段・3段 1段・2段・3段 1段 1段 1段 1段・2段 1段・2段 1段・2段 1段・2段 1段・2段 400・ 630・1000 630・1000・1600 250・500・1000 400・ 630・1000 630・1000・1600 800・1250 400・1000 200・ 500 200・300 250・500・1000 500・1000・2000 許容積載質量 1600・2000・2500 2000・2500・3150 1600・2000・2500 2000・2500 1000・2000 （kg） 3150・4000・6300 4000・6300 3000・4000 8000・10000 8000・10000 315・ 400・ 500 1000・1250・1600 630・800 630・ 800・1000 630・800 315・400 400・800・1600 400・ 630 500・1600 400・500 70・120・180 上昇距離 630・ 800・1000 2000・2500・3150 1250・1600 1000・1250 500・630 800・1000 630・800 240 （mm） 1250・1600・2000 4000・5000 1250・1600 2500・3150・4000 2000 5000 テナンスバー 安全配慮 ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■メン ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■吊フック用穴加工 スニップル ■グリースニップル ■グリースニップル ■グリースニップル ■グリースニップル ■グリースニップル ■吊フック用穴加工 ■吊フック用穴加工 標準装備 ■グリースニップル ■グリースニップル ■グリー ■吊フック用穴加工 ■吊フック用穴加工 ■吊フック用ソケットボルト ■吊フック用穴加工 ■吊フック用穴加工 ■吊フック用穴加工 ■吊フック用穴加工 ■吊フック用穴加工 ■グリースニップル パワーアーム機構 電動カム機構 特　許 カム式昇降機構 （1段タイプのみ） サブアーム機構 標準機種数 1690機種 296機種 25機種 143機種 73機種 42機種 14機種 101機種 2機種 15機種 96機種 カタログ掲載頁 16～117 118～135 136～143 144～153 154～163 164～168 170～172 180～200 202～203 204～207 208～216 ※詳しくは各シリーズのカタログ掲載頁をご覧ください。本一覧表で表示している許容積載質量（kg）と上昇距離（mm）の組合せによっては、 　標準設定されていない組合せもありますのでご注意ください。 11 12

シリーズ選定資料一覧表 10シリーズ＋α トータル 2400を超える標準機種であらゆるシザーリフトのニーズにお応えします。 昇降方式 油圧シリンダ式 油圧シリンダ式 電動スクリューシリンダ式 電動カム式 高剛性 超低床 二台連結型 冷凍倉庫用 防錆型 大型・汎用 高精度停止・同期昇降 直角方向転換用昇降装置 ＰＲポイント 汎用・廉価・短納期 （幅広い用途で使用可）（揺れが少ない安定昇降）（80mmを切った収縮時高） 高頻度・高耐久 （長いテーブル） （－10℃～－30℃） （ステンレス製） （自然下降無・高い停止精度） （サーボモータ搭載） クリーンルーム対応 （テーブル上にコンベヤ搭載要） シリーズ名 汎用 シザーリフト 高剛性 シザーリフト 超低床 シザーリフト 高頻度 シザーリフト 二連式 シザーリフト 耐寒冷用 シザーリフト 防錆型 シザーリフト 電動式 シザーリフト 高精度シザーリフト クリーンルーム対応 シザーリフト 直角方向転換装置 ハイパー シリーズ パワーアームシリーズ スティングレｰシリーズ タフ シリーズ ロングテーブル シリーズ カリブー シリーズ ウォッシュ シリーズ エンデバー シリーズ Gサーボ シリーズ クリーン シリーズ カム ダイバータ Scissor Lifts 構造的特長 ■板アーム ■角パイプアーム ■カム機構採用 ■ころがり軸受け採用 ■ハイパー1段タイプ ■耐寒冷仕様 ■防錆仕様 ■電動式スクリュー ■サーボモータ搭載 ■発塵を抑えた構造 ■電動カム機構 　（フラットバー使用） 　（角パイプ使用） ■高耐久シリンダ採用 　を2台連結 ■作動油、潤滑剤に食品 ■本体はハイパーを使用 　機械用使用 　シリンダ採用 ■サブアーム機構 ■標準1690機種 ■高剛性 ■超低床構造 ■高頻度 ■テーブルが長い ■－10℃～－30℃の ■水洗いが可能 ■自然下降無し ■高い停止精度 ■清浄度クラス1000 ■偏荷重に強い。 ■低床構造 ■高揚程タイプの安定昇降 ■一定速昇降 ■高耐久 　寒冷環境下で使用可 ■作動油、潤滑剤には ■清潔 ■頻繁に起動と停止ができる ■安定したのり移り 機能的特長 ■廉価 　（昇降時の揺れが少ない） ■ピットレス 　食品機械用を使用して ■高い停止精度 ■センサなしで停止できる ■70・120・180・ ■短納期 　いるため人体に安全な ■幅広い用途で使用可 ■自在な制御 ■複数台数同時に昇降可 　240ｍｍ昇降 　配慮がされている ■運転履歴の蓄積化 ■高い耐久性 ハイパーは ■ハイパーより剛性が高い ■収縮時高さが ■耐久回数がハイパーの ■テーブルの長さが ■－10℃～－30℃の ■本体がステンレス製 ■低騒音 ■高精度対応 ■発塵が少ない・清潔 ■偏荷重に強い ハイパー シザーリフト ■昇降時の揺れが 　ハイパーの約1／ 　のため水がかかる ■清潔 ■高頻度対応 ■自然下降しない 2 　約10倍 　ハイパーの2倍 　寒冷環境下での ■自然下降無し との比較 全シリーズの 　ハイパーの約1／ 　場所での使用可 ■停止精度が優れている ■可変速対応 ■低騒音 2 ■頻度は、ハイパーの 　使用可 ■清潔 ベーシックモデルです。 　約3倍 ■自然下降ゼロ ■同期対応 ■ I oT対応 汎用性 ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★★★★★ ★ ○作業台 ★高所作業台 ★コンベヤラインの ★コンベヤライン用 ★作業台 ※冷凍倉庫内での使用 ★作業台 ★汚れをきらう場所や、 ロボットの昇降 ※クリーンルーム内 ★パレット搬送ラインに ○段積・段バラシ 主用途 ○段積・段バラシ 　ワークステーション ★機械組込 ★長尺物の ★スタッカクレーンとの 　機械組込等、停止精 複数台数の同期運転 　での使用 　おける直角方向転換 ○段差解消用 ○段差解消用 ★台車の昇降 　度を要求される用途 ロボットとのワーク ★スタッカークレーンの ★スタッカークレーンの M （代表的な用途の紹介） 　段積・段バラシ 　受渡しステーション ○コンベヤライン用 ★直角方向転換 ※複雑な制御が必要な 受け渡し 　受け渡しステーション 移動式段差 　受け渡しステーション らく～だ ※その他幅広い用途で使用可 　用途 ★直角方向転換 アーム段数 1段・2段・3段 1段・2段・3段 1段 1段 1段 1段・2段 1段・2段 1段・2段 1段・2段 1段・2段 400・ 630・1000 630・1000・1600 250・500・1000 400・ 630・1000 630・1000・1600 800・1250 400・1000 200・ 500 200・300 250・500・1000 500・1000・2000 許容積載質量 1600・2000・2500 2000・2500・3150 1600・2000・2500 2000・2500 1000・2000 （kg） 3150・4000・6300 4000・6300 3000・4000 8000・10000 8000・10000 315・ 400・ 500 1000・1250・1600 630・800 630・ 800・1000 630・800 315・400 400・800・1600 400・ 630 500・1600 400・500 70・120・180 上昇距離 630・ 800・1000 2000・2500・3150 1250・1600 1000・1250 500・630 800・1000 630・800 240 （mm） 1250・1600・2000 4000・5000 1250・1600 2500・3150・4000 2000 5000 安全配慮 ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■吊フック用穴加工 リースニップル ■グリースニップル ■グリースニップル ■グリースニップル ■グリースニップル ■吊フック用穴加工 ■吊フック用穴加工 標準装備 ■グリースニップル ■グリースニップル ■グリースニップル ■グ ■吊フック用穴加工 ■吊フック用穴加工 ■吊フック用ソケットボルト ■吊フック用穴加工 ■吊フック用穴加工 ■吊フック用穴加工 ■吊フック用穴加工 ■吊フック用穴加工 ■グリースニップル パワーアーム機構 電動カム機構 F 特　許 カム式昇降機構 （1段タイプのみ） サブアーム機構 標準機種数 1690機種 296機種 25機種 143機種 73機種 42機種 14機種 101機種 2機種 15機種 96機種 カタログ掲載頁 16～117 118～135 136～143 144～153 154～163 164～168 170～172 180～200 202～203 204～207 208～216 ※詳しくは各シリーズのカタログ掲載頁をご覧ください。本一覧表で表示している許容積載質量（kg）と上昇距離（mm）の組合せによっては、 ※この他、移動式段差解消用シザーリフト（P.174～176）、DCシリーズ（P.207）があります。 　標準設定されていない組合せもありますのでご注意ください。 11 12

標準機種 本体型式選定表（全シリーズ用、ウォッシュシリーズとGサーボシリーズ、カムダイバータは除く） 許容積載質量と上昇距離との組合せでシザーリフトのシリーズと本体型式を選定して下さい。 テーブル寸法、モータ容量、上昇時間、手配コードについては各標準機種仕様一覧をご参照下さい。 上昇距離 　　315mm 　　400mm 500mm 630mm 800mm 1000mm 1250mm 1600mm 2000mm 2500mm 3150mm 4000mm 5000mm 上昇距離 許容積載質量 本体型式　　頁 本体型式　　頁 本体型式　　頁 本体型式　　頁 本体型式　　頁 本体型式　　頁 本体型式　　頁 本体型式 　頁 本体型式 　頁 本体型式　　頁 本体型式　　頁 本体型式　　頁 本体型式　　頁 許容積載質量 　 　 　 　 　 　 　 　 　 　 　 　 　 　 100kg 　 　 　 　 100kg 　 　 　 　 　 　 E1-0206J　 185 E1-0208J 185 E2-0210J　 185 200kg 　 　 E2-0208J　 185 200kg B1-0204A 205 S1-0206C 139 S1-0208C 139 250kg S1-0206A 139 S1-0208A 139 250kg B1-0206A 205 B1-0208A 205 H1-0403C 33 H1-0405C 33 H1-0406C 33 H1-0408C 33 H1-0410Ａ 34 H1-0412Ａ 34 H2-0416ＡS 35 H2-0420ＡS 35 H2-0425ＡS 35 H1-0405A 33 H1-0406A 33 H1-0408A 33 H1-0410Ｂ 34 H1-0412Ｂ 34 H2-0416ＢS 35 H2-0420ＢS 35 H2-0425ＢS 35 H1-0406B 33 H1-0408B 33 H2-0410CS 34 H2-0412ＡS 35 H3-0416A 35 H3-0420A 35 H3-0425A 35 H2-0406CS 33 H2-0408CS 33 H2-0410AS 34 H2-0412ＢS 35 400kg H2-0406AS 33 H2-0408AS 33 H2-0410A 34 H2-0412A 35 400kg H2-0406A 33 H2-0408A 34 H2-0410Ｂ 34 H2-0412Ｂ 35 T1-0406A 146 H2-0408Ｂ 34 H3-0410A 34 H3-0412A 35 T1-0406B 146 T1-0408A 146 T1-0410A 146 T1-0412A 146 T1-0408B 146 T1-0410B 146 T1-0412B 146 E1-0504AZ 185 S1-0506C 139 S1-0508A 139 E1-0510AZ 184 E1-0512AZ 185 E2-0516AZ 185 E2-0520AZ 185 E1-0504DZ 185 S1-0506A 139 S1-0508B 139 E1-0510CZ 184 E2-0512AZ 185 E1-0516CZ 185 E1-0504CZ 185 S1-0506B 139 E1-0508AZ 185 E2-0510AZ E1-0512CZ 185 500kg B1-0504AZ 205 B1-0506A 205 E1-0508DZ 185 500kg E1-0506AZ 185 E1-0508CZ 185 E1-0506CZ 185 B1-0508A 205 H1-0603C 37 H1-0605C 37 H1-0606C 37 H1-0608C 37 H1-0610A 38 H1-0612A 39 H1-0616A 40 H1-0620A 40 H1-0625A 41 H2-0631AS 41 H3-0640A 41 H1-0605A 37 H1-0606A 37 H1-0608A 37 H1-0610B 38 H1-0612B 39 H1-0616B 40 H2-0620AS 40 H2-0625AS 41 H3-0631A 41 P3-0640A 125 H1-0605B 37 H1-0606B 37 H1-0608B 38 H2-0610CS 38 H2-0612AS 39 H2-0616AS 40 H2-0620BS 40 H2-0625BS 41 P2-0631A 125 H2-0606CS 37 H2-0608CS 38 H2-0610AS 38 H2-0612BS 39 H2-0616BS 40 H3-0620A 40 H3-0625A 41 P3-0631A 125 H2-0606AS 37 H2-0608AS 38 H2-0610A 38 H2-0612A 39 H3-0616A 40 H3-0620Ｂ 40 P1-0625A 125 H2-0606A 37 H2-0608A 38 H2-0610Ｂ 38 H2-0612Ｂ 39 H3-0616Ｂ 40 P1-0620A 125 P2-0625A 125 L1-0606A 157 H2-0608Ｂ 38 H3-0610C 38 H3-0612C 39 P1-0616A 125 P2-0620A 125 P2-0625B 125 630kg L1-0606B 157 L1-0608A 157 H3-0610A 38 H3-0612A 39 P1-0616B 125 P2-0620B 125 P3-0625A 125 630kg T1-0606A 146 L1-0608B 157 P1-0610A 125 P1-0612A 125 P2-0616A 125 P3-0620A 125 T1-0606B 146 T1-0608A 146 P1-0610B 125 P1-0612B 125 P2-0616B 125 P3-0620B 125 T1-0608B 146 L1-0610A 157 L1-0612A 157 T1-0616A 146 L1-0610B 157 L1-0612B 157 T1-0616B 146 T1-0610A 146 T1-0612A 146 184 T1-0610B 146 T1-0612B 146 C1-0803C 167 C1-0804C 167 C1-0805C 167 C1-0806C 167 　 C1-0804A 167 C1-0805A 167 C1-0806A 167 800kg C2-0806CS 167 800kg C2-0806AS 167 H1-1003C 43 H1-1004C 43 H1-1005C 43 H1-1006C 43 H1-1008C 44 H1-1010A 45 H1-1012A 45 H1-1016A 46 H1-1020A 47 H1-1025A 47 H2-1031AS 48 H3-1040A 48 H3-1050A 48 H1-1004A 43 H1-1005A 43 H1-1006A 43 H1-1008A 44 H1-1010B 45 H1-1012B 45 H1-1016B 46 H2-1020AS 47 H2-1025AS 47 H3-1031A 48 P3-1040A 126 　 E1-1004AZ 185 H1-1005B 43 H1-1006B 43 H1-1008B 44 H2-1010CS 45 H2-1012AS 46 H2-1016AS 46 H2-1020BS 47 H2-1025BS 47 P2-1031A 126 　 E1-1004DZ 185 H2-1006CS 44 H2-1008CS 44 H2-1010AS 45 H2-1012BS 46 H2-1016BS 46 H3-1020A 47 H3-1025A 47 P3-1031A 126 E1-1004CZ 185 H2-1006AS 44 H2-1008AS 44 H2-1010BS 45 H2-1012A 46 H3-1016A 46 H3-1020Ｂ 47 P1-1025A 126 B1-1004A 205 H2-1006A 44 H2-1008A 44 H2-1010A 45 H2-1012Ｂ 46 H3-1016Ｂ 46 P1-1020A 126 P2-1025A 126 S1-1006A 139 H2-1008Ｂ 44 H2-1010B 45 P1-1012A 126 P1-1016A 126 P2-1020A 126 P2-1025B 126 S1-1006B 139 S1-1008A 139 P1-1010A 126 P1-1012B 126 P1-1016B 126 P1-1020B 126 P3-1025A 126 1000kg T1-1006A 147 S1-1008B 139 P1-1011B 126 L1-1012A 157 P2-1016A 126 P3-1020A 126 1000kg T1-1006B 147 L1-1008A 157 L1-1010A 157 L1-1012B 157 P2-1016B 126 P3-1020B 126 E1-1006AZ 185 L1-1008B 157 L1-1010B 157 T1-1012A 147 T1-1016A 147 E2-1020AZ 185 E1-1006DZ 185 T1-1008A 147 T1-1010A 147 T1-1012B 147 T1-1016B 147 E1-1006CZ 185 T1-1008B 147 T1-1010B 147 E1-1012AZ 185 E1-1016CZ 185 B1-1006A 205 E1-1008AZ 185 E1-1010AZ 185 E2-1012AZ 185 E2-1016AZ 185 E1-1008CZ 185 E1-1010CZ 185 E1-1012CZ 185 B1-1008A 205 E2-1010AZ 185 C1-1203C 168 C1-1204C 168 C1-1205C 168 C1-1206C 168 C1-1204A 168 C1-1205A 168 C1-1206A 168 1250kg C2-1206CS 168 1250kg C2-1206AS 168 H1-1603C 51 H1-1604C 51 H1-1605C 51 H1-1606C 51 H1-1608C 51 H1-1610A 52 H1-1612A 53 H1-1616A 53 H1-1620A 54 H1-1625A 54 H2-1631AS 55 H3-1640A 55 H3-1650A 55 H1-1604A 51 H1-1605A 51 H1-1606A 51 H1-1608A 51 H1-1610B 52 H1-1612B 53 H1-1616B 53 H2-1620AS 54 H2-1625AS 55 H3-1631A 55 P3-1640A 127 P3-1650A 127 H1-1606B 51 H1-1608B 51 H2-1610CS 52 H2-1612AS 53 H2-1616AS 53 H2-1620BS 54 H2-1625BS 55 P2-1631A 127 H2-1606CS 51 H2-1608CS 52 H2-1610AS 52 H2-1612BS 53 H2-1616BS 53 H3-1620A 54 H3-1625A 55 P3-1631A 127 H2-1606AS 51 H2-1608AS 52 H2-1610BS 52 H2-1612A 53 H3-1616A 54 H3-1620Ｂ 54 P1-1625A 127 H2-1606A 51 H2-1608A 52 H2-1610A 52 H2-1612Ｂ 53 H3-1616Ｂ 54 P1-1620A 127 P2-1625A 127 H2-1606B 51 H2-1608Ｂ 52 H2-1610Ｂ 52 P1-1612A 127 127 1600kg P1-1616A 127 P2-1620A 127 P2-1625B T1-1606A 147 L1-1608A 158 P1-1610A 127 P1-1612B 127 P1-1616B 127 P2-1620B 127 P3-1625A 127 1600kg T1-1606B 147 L1-1608B 158 P1-1610B 127 L1-1612A 158 P2-1616A 127 P3-1620A 127 T1-1608A 147 L1-1610A 158 L1-1612B 158 P2-1616B 127 P3-1620B 127 T1-1608B 147 L1-1610B 158 T1-1612A 147 T1-1616A 147 防錆型シザーリフト T1-1610A 147 T1-1612B 147 T1-1616B 147 T1-1610B 147 H1-2004A 57 H1-2005A 57 H1-2006A 57 H1-2008A 57 H1-2010A 58 H1-2012A 59 H1-2016A 59 H1-2020A 60 H2-2025AS 60 H2-2031AS 61 H3-2040A 61 H3-2050A 61 ウォッシュシリーズ E1-2004AZ 186 H1-2005B 57 H1-2006B 57 H1-2008B 57 H1-2010B 58 H1-2012B 59 H2-2016AS 59 H2-2020AS 60 H3-2025A 60 H3-2031A 61 P3-2040A 128 P3-2050A 128 E1-2004CZ 186 H2-2006AS 57 H2-2008AS 58 H2-2010AS 58 H2-2012AS 59 H2-2016BS 59 H3-2020A 60 P2-2025A 128 P2-2031A 128 P170～P172 H2-2006A 57 H2-2008A 58 H2-2010BS 58 H2-2012BS 59 H3-2016A 59 H3-2020Ｂ 60 P3-2025A 128 P3-2031A 128 H2-2006B 57 H2-2008B 58 H2-2010A 58 P1-2012A 128 H3-2016Ｂ 59 P1-2020A 128 T1-2006A 148 L1-2008A 158 H2-2010B 58 P1-2012B 128 P1-2046A 128 P2-2020A 128 T1-2006B 148 L1-2008B 158 P1-2010A 128 L1-2012A 158 P2-2016A 128 P3-2020A 128 2000kg E1-2006AZ 186 T1-2008A 148 P1-2010B 128 L1-2012B 158 P2-2016B 128 P3-2020B 128 2000kg E1-2006CZ 186 T1-2008B 148 L1-2010A 158 T1-2012A 148 T1-2016A 148 E1-2008CZ 183 L1-2010B 158 T1-2012B 148 T1-2016B 148 E1-2008AZ 186 T1-2010A 148 E2-2012AZ 186 E2-2016AZ 186 186 T1-2010B 148 E1-1012CZ 186 E1-2016CZ 186 E1-2010AZ 186 E2-2010AZ 186 H1-2504A 63 H1-2505A 63 H1-2506A 63 H1-2508A 63 H1-2510A 63 H1-2512A 64 H1-2516A 64 H1-2520A 65 H2-2525AS 65 H2-2531AS 66 H3-2540A 66 H3-2550A 66 H1-2504B 63 H1-2505B 63 H1-2506B 63 H1-2508B 63 H1-2510B 63 H1-2512B 64 H2-2516AS 64 H2-2520AS 65 H3-2525A 65 H3-2531A 66 P3-2540A 129 P3-2550A 129 T1-2506A 148 L1-2508A 158 H2-2510AS 64 H2-2512AS 64 H2-2516BS 64 H3-2520A 65 P2-2525A 129 P2-2531A 129 T1-2506B 148 L1-2508B 158 H2-2510BS 64 H2-2512BS 64 H3-2516A 65 H3-2520Ｂ 65 P3-2525A 129 P3-2531A 129 T1-2508A 148 H2-2510A 64 P1-2512A 129 H3-2516Ｂ 65 P1-2520A 129 T1-2508B 148 H2-2510B 64 P1-2512B 129 P1-2516A 129 P2-2520A 129 2500kg P1-2510A 129 L1-2512A 158 P2-2516A 129 P3-2520A 129 2500kg P1-2510B 129 L1-2512B 158 T1-2516A 148 P3-2520B 129 L1-2510A 158 T1-2512A 148 T1-2516B 148 L1-2510B 158 T1-2512B 148 T1-2510A 148 高精度シザーリフト T1-2510B 148 H1-3104A 69 H1-3105A 69 H1-3106A 69 H1-3108A 69 H1-3110A 69 H1-3112A 70 H1-3116A 70 H1-3120A 71 H2-3125AS 71 H2-3131AS 72 H3-3140A 72 H3-3150A 72 H1-3104B 69 H1-3105B 69 H1-3106B 69 H1-3108B 69 H1-3110B 69 H1-3112B 70 H2-3116AS 70 H2-3120AS 71 H3-3125A 71 H3-3131A 72 P3-3140A 130 P3-3150A 130 130 P2-3131A 130 Gサーボシリーズ E1-3004CZ 186 E1-3006CZ 186 E1-3008CZ 186 H2-3110AS 70 H2-3112AS 70 H2-3116BS 70 H3-3120A 71 P2-3125A P1-3110A 130 P1-3112A 130 H3-3116A 70 H3-3120Ｂ 71 P3-3125A 130 P3-3131A 130 P202～P203 3150kg P1-3110B 130 P1-3112B 130 H3-3116Ｂ 70 P1-3120A 130 3150kg （3000kg） E1-3010CZ 186 E1-3012CZ 186 P1-3116A 130 P2-3120A 130 P2-3116A 130 P3-3120A 130 E1-3016CZ 186 P3-3120B 130 H1-4004A 75 H1-4005A 75 H1-4006A 75 H1-4008A 75 H1-4010A 75 H1-4012A 76 H1-4016A 76 H1-4020A 76 H2-4025AS 76 H2-4031AS 76 H3-4040A 76 H3-4050A 77 H1-4004B 75 H1-4005B 75 H1-4006B 75 H1-4008B 75 H1-4010B 75 H1-4012B 76 H2-4016AS 76 H2-4020AS 76 P2-4025A 131 H3-4031A 76 P3-4040A 131 P3-4050A 131 4000kg E1-4004CZ 186 E1-4006CZ 186 E1-4008CZ 186 P1-4010A 130 P1-4012A 130 H2-4016BS 76 P1-4020A 131 P2-4031A 131 4000kg P3-4031A 131 クリーンルーム対応シザーリフト P1-4010B 130 P1-4012B 130 P1-4016A 130 P2-4020A 131 P2-4016A 130 H1-6305A 77 H1-6306A 77 H1-6308A 77 H1-6310A 77 H1-6312A 77 H1-6316A 77 H1-6320A 77 H2-6325A 77 H2-6331A 77 P1-6310A 131 P1-6312A 131 H2-6316A 77 H2-6320A 77 131 P2-6331A 131 クリーンシリーズ P2-6325A 6300kg P1-6316A 131 P1-6320A 131 6300kg P204～207 P2-6316A 131 P2-6320A 131 H1-8005A 79 H1-8006A 79 H1-8008A 79 H1-8010A 79 H1-8012A 79 H1-8016A 79 H1-8020A 79 8000kg P1-8010A 131 P1-8012A 131 P1-8016A 131 P1-8020A 131 8000kg 13 H1-10005A 79 H1-10006A 79 H1-10008A 79 H1-10010A 79 H1-10012A 79 H1-10016A 79 10000kg P1-10010A 131 P1-10012A 131 P1-10016A 131 10000kg 14

標準機種 本体型式選定表（全シリーズ用、ウォッシュシリーズとGサーボシリーズ、カムダイバータは除く） 許容積載質量と上昇距離との組合せでシザーリフトのシリーズと本体型式を選定して下さい。 テーブル寸法、モータ容量、上昇時間、手配コードについては各標準機種仕様一覧をご参照下さい。 上昇距離 　　315mm 　　400mm 500mm 630mm 800mm 1000mm 1250mm 1600mm 2000mm 2500mm 3150mm 4000mm 5000mm 上昇距離 許容積載質量 本体型式　　頁 本体型式　　頁 本体型式　　頁 本体型式　　頁 本体型式　　頁 本体型式　　頁 本体型式　　頁 本体型式 　頁 本体型式 　頁 本体型式　　頁 本体型式　　頁 本体型式　　頁 本体型式　　頁 許容積載質量 　 　 　 　 　 　 　 　 　 　 　 　 　 　 100kg 　 　 　 　 100kg 　 　 　 　 　 　 E1-0206J　 185 E1-0208J 185 E2-0210J　 185 200kg 　 　 E2-0208J　 185 200kg B1-0204A 205 S1-0206C 139 S1-0208C 139 250kg S1-0206A 139 S1-0208A 139 250kg B1-0206A 205 B1-0208A 205 H1-0403C 33 H1-0405C 33 H1-0406C 33 H1-0408C 33 H1-0410Ａ 34 H1-0412Ａ 34 H2-0416ＡS 35 H2-0420ＡS 35 H2-0425ＡS 35 H1-0405A 33 H1-0406A 33 H1-0408A 33 H1-0410Ｂ 34 H1-0412Ｂ 34 H2-0416ＢS 35 H2-0420ＢS 35 H2-0425ＢS 35 H1-0406B 33 H1-0408B 33 H2-0410CS 34 H2-0412ＡS 35 H3-0416A 35 H3-0420A 35 H3-0425A 35 H2-0406CS 33 H2-0408CS 33 H2-0410AS 34 H2-0412ＢS 35 400kg H2-0406AS 33 H2-0408AS 33 H2-0410A 34 H2-0412A 35 400kg H2-0406A 33 H2-0408A 34 H2-0410Ｂ 34 H2-0412Ｂ 35 T1-0406A 146 H2-0408Ｂ 34 H3-0410A 34 H3-0412A 35 T1-0406B 146 T1-0408A 146 T1-0410A 146 T1-0412A 146 T1-0408B 146 T1-0410B 146 T1-0412B 146 E1-0504AZ 185 S1-0506C 139 S1-0508A 139 E1-0510AZ 184 E1-0512AZ 185 E2-0516AZ 185 E2-0520AZ 185 E1-0504DZ 185 S1-0506A 139 S1-0508B 139 E1-0510CZ 184 E2-0512AZ 185 E1-0516CZ 185 E1-0504CZ 185 S1-0506B 139 E1-0508AZ 185 E2-0510AZ E1-0512CZ 185 500kg B1-0504AZ 205 B1-0506A 205 E1-0508DZ 185 500kg E1-0506AZ 185 E1-0508CZ 185 E1-0506CZ 185 B1-0508A 205 H1-0603C 37 H1-0605C 37 H1-0606C 37 H1-0608C 37 H1-0610A 38 H1-0612A 39 H1-0616A 40 H1-0620A 40 H1-0625A 41 H2-0631AS 41 H3-0640A 41 H1-0605A 37 H1-0606A 37 H1-0608A 37 H1-0610B 38 H1-0612B 39 H1-0616B 40 H2-0620AS 40 H2-0625AS 41 H3-0631A 41 P3-0640A 125 H1-0605B 37 H1-0606B 37 H1-0608B 38 H2-0610CS 38 H2-0612AS 39 H2-0616AS 40 H2-0620BS 40 H2-0625BS 41 P2-0631A 125 H2-0606CS 37 H2-0608CS 38 H2-0610AS 38 H2-0612BS 39 H2-0616BS 40 H3-0620A 40 H3-0625A 41 P3-0631A 125 H2-0606AS 37 H2-0608AS 38 H2-0610A 38 H2-0612A 39 H3-0616A 40 H3-0620Ｂ 40 P1-0625A 125 H2-0606A 37 H2-0608A 38 H2-0610Ｂ 38 H2-0612Ｂ 39 H3-0616Ｂ 40 P1-0620A 125 P2-0625A 125 L1-0606A 157 H2-0608Ｂ 38 H3-0610C 38 H3-0612C 39 P1-0616A 125 P2-0620A 125 P2-0625B 125 630kg L1-0606B 157 L1-0608A 157 H3-0610A 38 H3-0612A 39 P1-0616B 125 P2-0620B 125 P3-0625A 125 630kg T1-0606A 146 L1-0608B 157 P1-0610A 125 P1-0612A 125 P2-0616A 125 P3-0620A 125 T1-0606B 146 T1-0608A 146 P1-0610B 125 P1-0612B 125 P2-0616B 125 P3-0620B 125 T1-0608B 146 L1-0610A 157 L1-0612A 157 T1-0616A 146 L1-0610B 157 L1-0612B 157 T1-0616B 146 T1-0610A 146 T1-0612A 146 184 T1-0610B 146 T1-0612B 146 C1-0803C 167 C1-0804C 167 C1-0805C 167 C1-0806C 167 　 C1-0804A 167 C1-0805A 167 C1-0806A 167 800kg C2-0806CS 167 800kg C2-0806AS 167 H1-1003C 43 H1-1004C 43 H1-1005C 43 H1-1006C 43 H1-1008C 44 H1-1010A 45 H1-1012A 45 H1-1016A 46 H1-1020A 47 H1-1025A 47 H2-1031AS 48 H3-1040A 48 H3-1050A 48 H1-1004A 43 H1-1005A 43 H1-1006A 43 H1-1008A 44 H1-1010B 45 H1-1012B 45 H1-1016B 46 H2-1020AS 47 H2-1025AS 47 H3-1031A 48 P3-1040A 126 　 E1-1004AZ 185 H1-1005B 43 H1-1006B 43 H1-1008B 44 H2-1010CS 45 H2-1012AS 46 H2-1016AS 46 H2-1020BS 47 H2-1025BS 47 P2-1031A 126 　 E1-1004DZ 185 H2-1006CS 44 H2-1008CS 44 H2-1010AS 45 H2-1012BS 46 H2-1016BS 46 H3-1020A 47 H3-1025A 47 P3-1031A 126 E1-1004CZ 185 H2-1006AS 44 H2-1008AS 44 H2-1010BS 45 H2-1012A 46 H3-1016A 46 H3-1020Ｂ 47 P1-1025A 126 B1-1004A 205 H2-1006A 44 H2-1008A 44 H2-1010A 45 H2-1012Ｂ 46 H3-1016Ｂ 46 P1-1020A 126 P2-1025A 126 S1-1006A 139 H2-1008Ｂ 44 H2-1010B 45 P1-1012A 126 P1-1016A 126 P2-1020A 126 P2-1025B 126 S1-1006B 139 S1-1008A 139 P1-1010A 126 P1-1012B 126 P1-1016B 126 P1-1020B 126 P3-1025A 126 1000kg T1-1006A 147 S1-1008B 139 P1-1011B 126 L1-1012A 157 P2-1016A 126 P3-1020A 126 1000kg T1-1006B 147 L1-1008A 157 L1-1010A 157 L1-1012B 157 P2-1016B 126 P3-1020B 126 E1-1006AZ 185 L1-1008B 157 L1-1010B 157 T1-1012A 147 T1-1016A 147 E2-1020AZ 185 E1-1006DZ 185 T1-1008A 147 T1-1010A 147 T1-1012B 147 T1-1016B 147 E1-1006CZ 185 T1-1008B 147 T1-1010B 147 E1-1012AZ 185 E1-1016CZ 185 B1-1006A 205 E1-1008AZ 185 E1-1010AZ 185 E2-1012AZ 185 E2-1016AZ 185 E1-1008CZ 185 E1-1010CZ 185 E1-1012CZ 185 B1-1008A 205 E2-1010AZ 185 C1-1203C 168 C1-1204C 168 C1-1205C 168 C1-1206C 168 C1-1204A 168 C1-1205A 168 C1-1206A 168 1250kg C2-1206CS 168 1250kg C2-1206AS 168 H1-1603C 51 H1-1604C 51 H1-1605C 51 H1-1606C 51 H1-1608C 51 H1-1610A 52 H1-1612A 53 H1-1616A 53 H1-1620A 54 H1-1625A 54 H2-1631AS 55 H3-1640A 55 H3-1650A 55 H1-1604A 51 H1-1605A 51 H1-1606A 51 H1-1608A 51 H1-1610B 52 H1-1612B 53 H1-1616B 53 H2-1620AS 54 H2-1625AS 55 H3-1631A 55 P3-1640A 127 P3-1650A 127 H1-1606B 51 H1-1608B 51 H2-1610CS 52 H2-1612AS 53 H2-1616AS 53 H2-1620BS 54 H2-1625BS 55 P2-1631A 127 H2-1606CS 51 H2-1608CS 52 H2-1610AS 52 H2-1612BS 53 H2-1616BS 53 H3-1620A 54 H3-1625A 55 P3-1631A 127 H2-1606AS 51 H2-1608AS 52 H2-1610BS 52 H2-1612A 53 H3-1616A 54 H3-1620Ｂ 54 P1-1625A 127 M H2-1606A 51 H2-1608A 52 H2-1610A 52 H2-1612Ｂ 53 H3-1616Ｂ 54 P1-1620A 127 P2-1625A 127 移動式段差 H2-1606B 51 H2-1608Ｂ 52 H2-1610Ｂ 52 P1-1612A 127 P1-1616A 127 P2-1620A 127 P2-1625B 127 1600kg T1-1606A 147 L1-1608A 127 1600kg らく～だ 158 P1-1610A 127 P1-1612B 127 P1-1616B 127 P2-1620B 127 P3-1625A T1-1606B 147 L1-1608B 158 P1-1610B 127 L1-1612A 158 P2-1616A 127 P3-1620A 127 T1-1608A 147 L1-1610A 158 L1-1612B 158 P2-1616B 127 P3-1620B 127 T1-1608B 147 L1-1610B 158 T1-1612A 147 T1-1616A 147 防錆型シザーリフト T1-1610A 147 T1-1612B 147 T1-1616B 147 T1-1610B 147 H1-2004A 57 H1-2005A 57 H1-2006A 57 H1-2008A 57 H1-2010A 58 H1-2012A 59 H1-2016A 59 H1-2020A 60 H2-2025AS 60 H2-2031AS 61 H3-2040A 61 H3-2050A 61 ウォッシュシリーズ E1-2004AZ 186 H1-2005B 57 H1-2006B 57 H1-2008B 57 H1-2010B 58 H1-2012B 59 H2-2016AS 59 H2-2020AS 60 H3-2025A 60 H3-2031A 61 P3-2040A 128 P3-2050A 128 E1-2004CZ 186 H2-2006AS 57 H2-2008AS 58 H2-2010AS 58 H2-2012AS 59 H2-2016BS 59 H3-2020A 60 P2-2025A 128 P2-2031A 128 P170～P172 H2-2006A 57 H2-2008A 58 H2-2010BS 58 H2-2012BS 59 H3-2016A 59 H3-2020Ｂ 60 P3-2025A 128 P3-2031A 128 H2-2006B 57 H2-2008B 58 H2-2010A 58 P1-2012A 128 H3-2016Ｂ 59 P1-2020A 128 T1-2006A 148 L1-2008A 158 H2-2010B 58 P1-2012B 128 P1-2046A 128 P2-2020A 128 T1-2006B 148 L1-2008B 158 P1-2010A 128 L1-2012A 158 P2-2016A 128 P3-2020A 128 2000kg E1-2006AZ 186 T1-2008A 148 P1-2010B 128 L1-2012B 158 P2-2016B 128 P3-2020B 128 2000kg E1-2006CZ 186 T1-2008B 148 L1-2010A 158 T1-2012A 148 T1-2016A 148 E1-2008CZ 183 L1-2010B 158 T1-2012B 148 T1-2016B 148 E1-2008AZ 186 T1-2010A 148 E2-2012AZ 186 E2-2016AZ 186 186 T1-2010B 148 E1-1012CZ 186 E1-2016CZ 186 E1-2010AZ 186 E2-2010AZ 186 H1-2504A 63 H1-2505A 63 H1-2506A 63 H1-2508A 63 H1-2510A 63 H1-2512A 64 H1-2516A 64 H1-2520A 65 H2-2525AS 65 H2-2531AS 66 H3-2540A 66 H3-2550A 66 H1-2504B 63 H1-2505B 63 H1-2506B 63 H1-2508B 63 H1-2510B 63 H1-2512B 64 H2-2516AS 64 H2-2520AS 65 H3-2525A 65 H3-2531A 66 P3-2540A 129 P3-2550A 129 T1-2506A 148 L1-2508A 158 H2-2510AS 64 H2-2512AS 64 H2-2516BS 64 H3-2520A 65 P2-2525A 129 P2-2531A 129 T1-2506B 148 L1-2508B 158 H2-2510BS 64 H2-2512BS 64 H3-2516A 65 H3-2520Ｂ 65 P3-2525A 129 P3-2531A 129 T1-2508A 148 H2-2510A 64 P1-2512A 129 H3-2516Ｂ 65 P1-2520A 129 T1-2508B 148 H2-2510B 64 P1-2512B 129 P1-2516A 129 P2-2520A 129 2500kg P1-2510A 129 L1-2512A 158 P2-2516A 129 P3-2520A 129 2500kg P1-2510B 129 L1-2512B 158 T1-2516A 148 P3-2520B 129 L1-2510A 158 T1-2512A 148 T1-2516B 148 L1-2510B 158 T1-2512B 148 T1-2510A 148 高精度シザーリフト T1-2510B 148 H1-3104A 69 H1-3105A 69 H1-3106A 69 H1-3108A 69 H1-3110A 69 H1-3112A 70 H1-3116A 70 H1-3120A 71 H2-3125AS 71 H2-3131AS 72 H3-3140A 72 H3-3150A 72 H1-3104B 69 H1-3105B 69 H1-3106B 69 H1-3108B 69 H1-3110B 69 H1-3112B 70 H2-3116AS 70 H2-3120AS 71 H3-3125A 71 H3-3131A 72 P3-3140A 130 P3-3150A 130 130 P2-3131A 130 Gサーボシリーズ E1-3004CZ 186 E1-3006CZ 186 E1-3008CZ 186 H2-3110AS 70 H2-3112AS 70 H2-3116BS 70 H3-3120A 71 P2-3125A P1-3110A 130 P1-3112A 130 H3-3116A 70 H3-3120Ｂ 71 P3-3125A P202～P203 F130 P3-3131A 130 3150kg P1-3110B 130 P1-3112B 130 H3-3116Ｂ 70 P1-3120A 130 3150kg （3000kg） E1-3010CZ 186 E1-3012CZ 186 P1-3116A 130 P2-3120A 130 P2-3116A 130 P3-3120A 130 E1-3016CZ 186 P3-3120B 130 H1-4004A 75 H1-4005A 75 H1-4006A 75 H1-4008A 75 H1-4010A 75 H1-4012A 76 H1-4016A 76 H1-4020A 76 H2-4025AS 76 H2-4031AS 76 H3-4040A 76 H3-4050A 77 H1-4004B 75 H1-4005B 75 H1-4006B 75 H1-4008B 75 H1-4010B 75 H1-4012B 76 H2-4016AS 76 H2-4020AS 76 P2-4025A 131 H3-4031A 76 P3-4040A 131 P3-4050A 131 4000kg E1-4004CZ 186 E1-4006CZ 186 E1-4008CZ 186 P1-4010A 130 P1-4012A 130 H2-4016BS 76 P1-4020A 131 P2-4031A 131 4000kg P3-4031A 131 クリーンルーム対応シザーリフト P1-4010B 130 P1-4012B 130 P1-4016A 130 P2-4020A 131 P2-4016A 130 H1-6305A 77 H1-6306A 77 H1-6308A 77 H1-6310A 77 H1-6312A 77 H1-6316A 77 H1-6320A 77 H2-6325A 77 H2-6331A 77 P1-6310A 131 P1-6312A 131 H2-6316A 77 H2-6320A 77 131 P2-6331A 131 クリーンシリーズ P2-6325A 6300kg P1-6316A 131 P1-6320A 131 6300kg P204～207 P2-6316A 131 P2-6320A 131 H1-8005A 79 H1-8006A 79 H1-8008A 79 H1-8010A 79 H1-8012A 79 H1-8016A 79 H1-8020A 79 8000kg P1-8010A 131 P1-8012A 131 P1-8016A 131 P1-8020A 131 8000kg 13 H1-10005A 79 H1-10006A 79 H1-10008A 79 H1-10010A 79 H1-10012A 79 H1-10016A 79 10000kg P1-10010A 131 P1-10012A 131 P1-10016A 131 10000kg 14

汎用シザーリフト ハイパー シリーズ カ リ ブ ー シ リ ー ズ ※改良のため予告なく仕様が変わることがありますので予めご了承下さい。 15 16

シリーズ選定資料一覧表 8シリーズ＋α トータル 標準2461機種であらゆるシザーリフトのニーズにお応えします。 昇降方式 油圧シリンダ式 高剛性 ＰＲポイント 汎用・廉価・短納期 超低床 （幅広い用途で使用可） （揺れが少ない安定昇降） （80mmを切った収縮時高） 高頻度・高耐久 汎用シザーリフト シリーズ名 汎用 シザーリフト 高剛性 シザーリフト 超低床 シザーリフト 高頻度 シザーリフト ハイパー シリーズ ハイパー シリーズ パワーアームシリーズ スティングレｰシリーズ タフ シリーズ Scissor Lifts 構造的特長 ■板アーム ■角パイプアーム ■カム機構採用 ■ころがり軸受け採用 　（フラットバー使用） 　（角パイプ使用） ■高耐久シリンダ採用 ■標準1690機種 ■高剛性 ■超低床構造 ■高頻度 ■低床構造 ■高揚程タイプの安定昇降 ■一定速昇降 ■高耐久 機能的特長 ■廉価 　（昇降時の揺れが少ない） ■ピットレス ■短納期 ■幅広い用途で使用可 ハイパーは ■ハイパーより剛性が高い ■収縮時高さがハイパーの ■耐久回数がハイパーの ハイパー シザーリフト ■昇降時の揺れが 　約1／2 　約10倍 との比較 全シリーズの 　ハイパーの約1／2 ■頻度は、ハイパーの ベーシックモデルです。 　約3倍 汎用性 ★★★★★ ★★★★★ ★★★★★ ○作業台 ★高所作業台 ★コンベヤラインの ★コンベヤライン用 ○段積・段バラシ 主用途 ○段積・段バラシ 　ワークステーション ★機械組込 ○段差解消用 ○段差解消用 ★台車の昇降 （代表的な用途の紹介） ○コンベヤライン用 ※その他幅広い用途で使用可 アーム段数 1段・2段・3段 1段・2段・3段 1段 1段 400・ 630・1000 630・1000・1600 250・500・1000 400・ 630・1000 許容積載質量 1600・2000・2500 2000・2500・3150 1600・2000・2500 （kg） 3150・4000・6300 4000・6300 8000・10000 8000・10000 315・ 400・ 500 1000・1250・1600 630・800 630・ 800・1000 上昇距離 630・ 800・1000 2000・2500・3150 1250・1600 （mm） 1250・1600・2000 4000・5000 2500・3150・4000 5000 安全配慮 ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー ■メンテナンスバー 標準装備 ■グリースニップル ■グリースニップル ■グリースニップル ■グリースニップル ■吊フック用穴加工 ■吊フック用穴加工 ■吊フック用ソケットボルト ■吊フック用穴加工 特　許 カム式昇降機構 標準機種数 1690機種 296機種 25機種 143機種 カタログ掲載頁 16～117 118～135 136～143 144～153 ※詳しくは各シリーズのカタログ掲載頁をご覧ください。本一覧表で表示している許容積載質量（kg）と上昇距離（mm）の組合せによっては、 ※改良のため予告なく仕様が変わることがありますので予めご了承下さい。 　標準設定されていない組合せもありますのでご注意ください。 11 16

【ご注意】 ※使い方条件・本体の仕様条件等、諸条件によっては、本頁の用途事例と、お奨めのシリーズが一致しない場合もありますので予めご了承願います。 シザーリフト ハイパーシリーズ 　最終的には、荷重条件やテーブル寸法、収縮時高、上昇速度等、各種仕様を検討し、シザーリフトのシリーズおよび機種を決定する必要があります。 　ここでご紹介している用途事例は代表的な例であり、他にもいろいろな用途でお使いいただけます。また、用途によっては、建築基準法・労働安全衛生法の 　規制を受ける場合もあります。ご不明な点がありましたら弊社までお問合せください。 ハ イ 必ずあります、最適の一台！！ 段積・段バラシ（stacking・unstacking）　テーブル上で段積みしたり段バラシする際に高さ調整をします。 パ 作業者の方が、もの（製品等）をテーブル上に積み付けたり、積み降ろしたりする作業を行います ー 標準1690機種のワイドバリエーション！！シ 作業テーブル 長尺物用作業テーブル 台車の使用 コンベヤライン供給 リ ハイパーシリーズは、すべてのシザーリフトのベーシックモデルです。 ジャスパー以外ジャバラはオプションです ジャスパー以外ジャバラはオプションです ジャスパー以外ジャバラはオプションです ジャスパー以外ジャバラはオプションです ー ズ ●許容積載質量400kg～10000kgまで、計1690機種の品揃えと、用途に応じたオプションの充実で 　皆様のニーズにお応えいたします。 製品をのせた台車ごと 長尺物の段積・段バラシ作業には シザーリフトで昇降させます。 シザーリフト２台連結のロングテーブル 台車の車輪径がφ75以上の場合 が最適です ★スティングレーシリーズ 積載物の質量が200kgを越える場合 長いテーブルが必要な場合 台車の車輪径がφ150以上の場合 積載物の質量が200kgを越える場合 ハイパーシリーズ（1段） ★ロングテーブルシリーズ ハイパーシリーズ（1段） ハイパーシリーズ（1段） 機械や装置、コンベヤライン内での使用 舞台装置 パレ・デパレタイザ 自動スタッキング・アンスタッキング パレットマガジン ステージの昇降 使用頻度が高い場合 使用頻度が高い場合 使用頻度が高い場合 舞台の昇降をシザーリフトで行います。 ★タフシリーズ ★タフシリーズ ★タフシリーズ スペースの有効活用ができます。 高い停止精度が求められる場合 高い停止精度が求められる場合 高い停止精度が求められる場合 清潔な環境・高い停止精度が要求される場合 エンデバーシリーズ エンデバーシリーズ エンデバーシリーズ ★エンデバーシリーズ 特長1 使いやすさ、安全面重視！ ハイパーシリーズ（1段） ハイパーシリーズ（1段） ハイパーシリーズ（1段） ハイパーシリーズ メンテナンスバーをはじめ、グリースニップルを標準装備。 コンベヤライン内の直角方向転換 福祉・医療機器 その他 特長2 低床構造の実現！ パレット単位のコンベヤライン スタッカークレーンの受渡し 車椅子の昇降 ディスプレイの昇降 直角方向転換装置の専用機 旧Nシリーズを受け継いだサブアーム機構を、標準機種 ★カムダイバータ H1タイプに採用。より低床と安定した昇降を目指しました。 許容積載質量3150kg・4000kgも低床を実現しています。 但し、6300kg，8000kgはサブアーム機構を採用して おりません。 特長3 一貫した選定でさらに選び易く！ －10℃～－30℃の冷凍倉庫内での使用 ★カリブーシリーズ 機種選定はもとよりオプションの選定まで、一貫したフローの 240st.の高ストロークタイプ 中でお選び頂けます。 建物の段差を解消します。 ★カムダイバータ 各種オプションの設定が必要です。 －10℃～－30℃の冷凍自動倉庫 ピット工事が出来ない場合 特長4 オプションの充実！ ★カリブーシリーズ スティングレーシリーズ 清潔な環境・高い停止精度が要求される場合 ピット工事が出来る場合 製品の質量が200kgを越える場合 　★エンデバーシリーズ ハイパーシリーズ（1段） ハイパーシリーズ（1段） 用途に応じたオプションの充実を質実ともに、はかりました。 17 10
