スイッチのPush/Release動作によって発電し、iBeaconの信号を発信する電池レスのビーコンです
電池交換が不要でメンテナンスフリーを実現しており、iBeacon™データフォーマットを採用しているため、システム構築も容易です。UUID、Major、Minor、送信出力の変更が可能で、オプションでON/OFF回数を測定できるカウンター機能も搭載できます
このカタログについて
| ドキュメント名 | 電池レス 押し釦型BLE無線スイッチ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 543Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 産電子工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

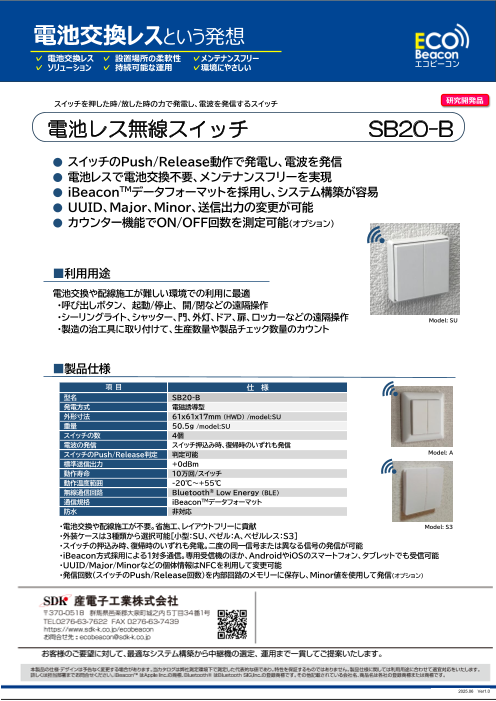

Page1
電池交換レスという発想
✓ 電池交換レス ✓ 設置場所の柔軟性 ✓メンテナンスフリー
✓ ソリューション ✓ 持続可能な運用 ✓環境にやさしい エコビーコン
スイッチを押した時/放した時の力で発電し、電波を発信するスイッチ 研究開 発品
電 池レス無線スイッチ SB20-B
● スイッチのPush/Release動作で発電し、電波を発信
● 電池レスで電池交換不要、メンテナンスフリーを実現
● iBeaconTMデータフォーマットを採用し、システム構築が容易
● UUID、Major、Minor、送信出力の変更が可能
● カウンター機能でON/OFF回数を測定可能(オプション)
■利用用途
電池交換や配線施工が難しい環境での利用に最適
・呼び出しボタン、 起動/停止、 開/閉などの遠隔操作
・シーリングライト、シャッター、門、外灯、ドア、扉、ロッカーなどの遠隔操作 Model: SU
・製造の治工具に取り付けて、生産数量や製品チェック数量のカウント
■製品仕様
項 目 仕 様
型名 SB20-B
発電方式 電磁誘導型
外形寸法 61x61x17mm (HWD) /model:SU
重量 50.5g
/model:SU
スイッチの数 4個
電波の発信 スイッチ押込み時、復帰時のいずれも発信
スイッチのPush/Release判定 判定可能 Model: A
標準送信出力 +0ｄBm
動作寿命 10万回/スイッチ
動作温度範囲 -20℃～+55℃
無線通信回路 Bluetooth® Low Energy (BLE)
通信規格 iBeaconTMデータフォーマット
防水 非対応
・電池交換や配線施工が不要。省施工、レイアウトフリーに貢献 Model: S3
・外装ケースは3種類から選択可能[小型：SU、ベゼル：A、ベゼルレス：S3]
・スイッチの押込み時、復帰時のいずれも発電。二度の同一信号または異なる信号の発信が可能
・iBeacon方式採用による1対多通信。専用受信機のほか、AndroidやiOSのスマートフォン、タブレットでも受信可能
・UUID/Major/Minorなどの個体情報はNFCを利用して変更可能
・発信回数(スイッチのPush/Release回数)を内部回路のメモリーに保存し、Minor値を使用して発信(オプション)
2025.06 Ver1.0
