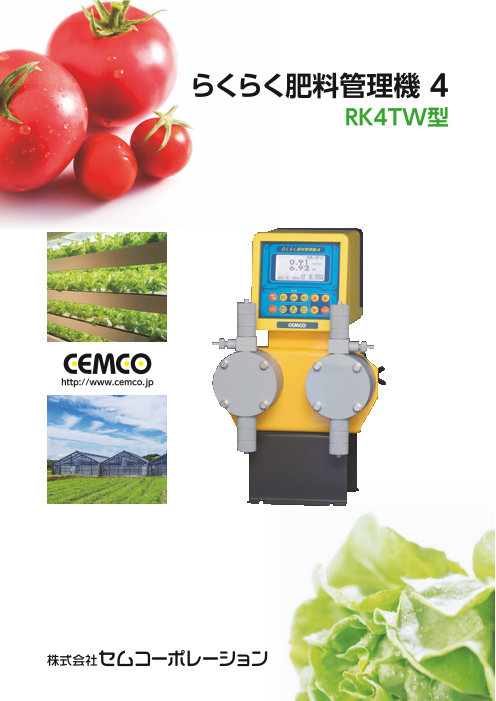

らくらく肥料管理機4 RK4TW型

らくらく肥料管理機 4 RK4TW型 http://www.cemco.jp

らくらく肥料管理機 4 安全性をより重視・機能も充実させました。 ■計器操作部 ●大 型液晶にはpH、EC、温度の測定値及 ●記 録計などに接続可能なDC4～20ｍA伝送出 ●肥料ポンプ、酸、アルカリポンプは間欠運転のON 肥料濃度管理を簡単・的確に自動管理できます。 びpH、ECの設定値が表示されます。 力（絶縁）がEC、ｐH、温度に標準装備。試験 時間(稼働時間)およびOFF時間(停止時間)を設定 　管理がとても簡単になりました。 データの記録などに使用できます。 できるため、タンク内の攪拌状況に合わせて薬液 投入量を調整できます。 過剰注入防止機能を新たに設けました。 故障が少ないダイヤフラム式定量ポンプ。 肥料・酸・アルカリの3点の制御可能。 ●P LCやPCと接続し数値のモニター及び ●昼 でも夜でも見やすいバックライト付き液晶 肥料・酸・アルカリポンプの過剰注入を 薬注ポンプとして最もゴミに強く、故障が少 らくらく肥料管理機4はECとpHを両方 設定変更等ができます。 表示。 ●ボ タンは全て防水効果の高いタッチスイッチと 　（RS485通信） なっており、水の付いた手でも安心して触れられ 防止する機能として１サイクル動作時間 なく、注入精度の高いダイヤフラム式ポンプ 制御可能です。標準は肥料ポンプ付きで ます。 を任意に設定できるようにしました。過 を採用しています。 すが、オプションで酸、アルカリポンプ 剰注入になった場合には、Ｅ表示及びブ を購入し計器端子台に接続するだけで ザー音にてお知らせします。 外部機器（ポンプ・ミキサー・etc）との 簡単にセット可能です。 （計器電源はフリー電源です） 連動機能を搭載。 電源はフリー電源採用（計器のみ） 循環ポンプ等（外部機器）の稼働時のみ 温度測定値表示 （国内は100Vまたは200V単相を選択） 肥料や薬液を注入する機能です。過剰 EC測定値表示 電源（国内標準）では現場に合わせて 注入等の防止及び他の運転制御に便利 pH測定値表示 EC設定値表示 100V、200V単相ポンプを選択してくだ です。有電圧信号1点・無電圧接点1点 pH設定値表示 さい。海外仕様の場合には、別途ご相談 を搭載しています。 EC/pH設定キー ください。 ヘルプキー（通信条件設定等） 手動/自動切替キー 数値モード変更キー pH計とEC計を1台にまとめ、 さらに2連定量ポンプと一体化させた コンパクト設計。 ■基本構成図 EC・pH自動校正キー 決定キー ポンプ・計器・センサー類を全て接続した ポンプの手動運転キー 状態で出荷いたしますので、現地ではコ ンセントを差し込むだけでご使用いただ ■仕様 けます（100Vの場合）。また、センサー類 名　　　　　称 らくらく肥料管理機4（EC：5極法　pH：ガラス電極法式　調節器） も希釈槽にそのまま投入できる投込み型 型　　　　　式 RK4TW-300-100V RK4TW-300-200V RK4TW-1000-100V RK4TW-1000-200V センサーを採用しております。 型　　式 PCE-12H EC 0～10.00mS/cm（工場出荷時）　0～20.00mS/cm 測定範囲 pH 0～14.00pH 取付はホースを接続するだけ。 温度 0～50.0℃ 表　　示 LCD（バックライト付） 肥料タンクA、Bと希釈槽への配管はす 精　　度 EC：±4%F・S　±1digit　　pH：0.03±1digit　　温度：±1℃ べてホース接続ですから簡単に行えま 設　　定 制御ポイント設定タッチスイッチ す。又、先端にはサイホン防止弁が付属 シリアル通信 通信規格RS485　　スピード最大38400bps されておりますので、タンクの位置は地 計　測　部 伝送出力 EC・pH・温度　DC4～20mA　（入出力絶縁+各出力間絶縁）　最大接続負荷抵抗　500Ω EC 温度補償範囲　0～50℃ 温度補償 上、地下を選ばず自由に設置可能です。 pH 温度補償範囲　0～50℃ ON/OFFツインタイマー機能 制御幅設定機能　（範囲EC：0～1.00mS/cm　pH0～1.00pH） 機　　能 EC・pH自動校正 過剰注入（肥料及びダウン剤・アップ剤）防止制御 外部信号による連動機能（有電圧100～240V、無電圧接点） ■ pHセンサー（標準付属） ■流液型pHセンサー及びホルダー（オプション） 周囲温度 0～45℃ 電　　源 定格電圧AC100～240V　単相　50/60Hz（フリー電源） 投げ込み型pHセンサー 流液型pHセンサーはKCl無補充タイプです｡ S200CY10型 型　　式 ダイヤフラム式２連型定量ポンプ pHセンサはKCl無補充型投げ込みタイプです。 標準のケーブル長さは10mとなります。 0～300ml/min（50Hz） 0～300ml/min（50Hz） 0～1000ml/min（50Hz） 0～1000ml/min（50Hz） 標準のケーブル長さは10mとなります。 10m以上は専用ケーブル及び中継ボックス 吐出量 0～360mｌ/min（60Hz） 0～360ml/min（60Hz） 0～1200ml/min（60Hz） 0～1200ml/min（60Hz） 10m以上は専用ケーブル及び中継ボックスを使用します。 を使用します。 ●センサー：S5610R 肥料ポンプ部 圧　　力 0.5MPa 0.5MPa 0.3MPa 0.3MPa S5610R型 接続部材 PVC、FKM、EPDM PVC、FKM、EPDM PVC、FKM、EPDM PVC、FKM、EPDM ●センサ：S 200CY10　10m モーター 25W　100V 25W　200V 60W　100V 60W　200V ●ホルダ：F C75PVC製　耐圧0.5MPa ブレードホース（黒） ブレードホース（黒） ブレードホース（黒） ブレードホース（黒） 接　　続 φ6×φ11 15m φ6×φ11 15m φ8×φ13.5 15m φ8×φ13.5 15m 型　　式 CES-10S FC75型 構　　造 投げ込み型 ECセンサ部 使用温度範囲 0～50℃ ■ECセンサー（標準付属） 接続部材質 電極：チタン　ケース：PVC 汚れに強い5極方式を採用 ■ECセンサー用流液型ホルダーもオプションにて リード長 10m（標準） ECセンサーは2極方式に比べ、高濃度で汚れに強い5極方式を 型　　式 S5610R 採用。従来の2極方式センサーは高濃度（2mS/cm以上）で測定 　ご用意できます。 構　　造 投げ込み型 値が実際値より低めに表示され、また汚れに弱くセンサの洗浄 pHセンサ部 使用温度範囲 0～50℃ 接続部材質 PVC、PP製 を頻繁に行う必要があります。5極方式は2極の弱点をカバーし、 リード長 10m（標準） 高濃度でも常に安定した測定が可能です。標準のケーブル長さ pH調整用ポンプ T-30N～T-1000N　酸用、アルカリ用　100Vまたは1φ200V は10mとなり、10m以上は専用ケーブル及び中継ボックスを パネル取付具　NT-PN 使用します。オプションのアダプターを付ければ流液状態の養 CES-10S型 オプション 計器取付金具 ポール取付具　NT-LP 液の測定も可能です。 流液型pHセンサー S200CY10　KCl無補充タイプ ●センサー：CES-10S 流液型ホルダー FC75　口径20mm　耐圧0.5MPa

らくらく肥料管理機 4　ユニット らくらく肥料管理機4 ＋ 酸･アルカリポンプ ＋ 撹拌機 ＋ タンク 組立が簡単なユニットになりました。 ●組立が簡単。作業内容は下記の通りです。 ①らくらく肥料管理機4をフタに乗せ付属のボルトを締付ける。 ②撹拌機をフタに乗せ付属のボルトを締付ける。 ③酸またはアルカリポンプをフタに乗せボルトを締付ける。 ④ポンプの吸い込みホースを接続する。 ⑤pH・ECセンサーを希釈槽へ投げ込む。 ⑥ポンプの吐出側ホースにサイホン防止弁を付け 　希釈槽に取り付ける。 ⑦酸またはアルカリポンプと計器を接続し 　電源100Vまたは200Vを入れる。 ⑧循環ポンプ信号と計器を接続。 　（外部連動制御を行う場合）　 　以上で組立終了。 ※詳しくは取扱説明書をご覧ください。 RK4TW-03RT20M2RT51 ■型式コード ※日除けカバーは標準付属されます。 RK4TW-□① □② □③ □④ ④酸・アルカリポンプ（300ml/min）/酸・アルカリ槽 0000：無し RT51：酸ポンプ 1台、丸型50L 1槽 ①肥料注入量 ②肥料原液槽 ③撹拌機 RT101：酸ポンプ 1台、丸型100L 1槽 03：300㎖/min RT20：丸型200L 2 MO：無し RT201：酸ポンプ 1台、丸型200L 1槽 10：1000㎖/min M2：45W 2台 RT202：酸・アルカリポンプ 各1台、丸型200L 2槽 ST52：酸・アルカリポンプ 各1台、角型50L 2槽 ■肥料管理機ユニット 形　　式 肥料注入量 酸・アルカリポンプ注入量 肥料原液槽 酸アルカリ槽 肥料溶解用撹拌機 RK4TW-03RT20M00000 300ml/min 無し 丸200L×2槽 無し 無し RK4TW-03RT20M0RT51 300ml/min 300ml/min×1台 丸200L×2槽 丸50L×1槽 無し RK4TW-03RT20M0ST52 300ml/min 300ml/min×2台 丸200L×2槽 角50L×2槽 無し RK4TW-03RT20M0RT101 300ml/min 300ml/min×1台 丸200L×2槽 丸100L×1槽 無し RK4TW-03RT20M0ST102 300ml/min 300ml/min×2台 丸200L×2槽 角100L×2槽 無し RK4TW-03RT20M0RT201 300ml/min 300ml/min×1台 丸200L×2槽 丸200L×1槽 無し RK4TW-03RT20M0RT202 300ml/min 300ml/min×2台 丸200L×2槽 丸200L×2槽 無し RK4TW-03RT20M20000 300ml/min 無し 丸200L×2槽 無し 45W×2台 RK4TW-03RT20M2RT51 300ml/min 300ml/min×1台 丸200L×2槽 丸50L×1槽 45W×2台 RK4TW-03RT20M2ST52 300ml/min 300ml/min×2台 丸200L×2槽 角50L×2槽 45W×2台 RK4TW-03RT20M2RT101 300ml/min 300ml/min×1台 丸200L×2槽 丸100L×1槽 45W×2台 RK4TW-03RT20M2ST102 300ml/min 300ml/min×2台 丸200L×2槽 角100L×2槽 45W×2台 RK4TW-03RT20M2RT201 300ml/min 300ml/min×1台 丸200L×2槽 丸200L×1槽 45W×2台 RK4TW-03RT20M2RT202 300ml/min 300ml/min×2台 丸200L×2槽 丸200L×2槽 45W×2台 RK4TW-10RT20M00000 1000ml/min 無し 丸200L×2槽 無し 無し RK4TW-10RT20M2RT201 1000ml/min 300ml/min×1台 丸200L×2槽 丸200L×1槽 45W×2台 RK4TW-10RT20M2RT202 1000ml/min 300ml/min×2台 丸200L×2槽 丸200L×2槽 45W×2台 ※ 100V または 200V をご指定ください。 ※特殊仕様及びシステム商品に関しましてはご相談下さい。 商品のお問い合わせは、直通ダイヤルの tel 03-3946-3033 におかけください。 ●仕様・外観は改良のため、予告なく変更することがあります。 ●パンフレットと実際の商品の色とは、印刷の関係で多少異なる場合もございます。 本　 社： 〒113-8638 東京都文京区本駒込1-10-25 Tel.03（3946）3335 Fax.03（3946）0675 東京支店： 〒112-0011 東京都文京区千石4-45-17 千石長谷川ビル3F Tel.03（3946）3201 Fax.03（3946）3210 お問い合わせは 東京営業部： 〒112-0011 東京都文京区千石4-45-17 千石長谷川ビル3F Tel.03（3946）3033 Fax.03（3946）7921 大阪営業所： 〒530-0054 大阪市北区南森町2-2-9 南森町⼋千代ビル7階DE号 Tel.06（6367）0377 Fax.06（6367）0740 長野営業所： 〒394-0085 長野県岡谷市長地小萩3-10-25 Tel.0266（28）8101 Fax.0266（28）8107 北関東営業所： 〒370-0851 群馬県⾼崎市上中居町51-1 EST900 602号 Tel.027（387）0821 Fax.027（387）0921 東北営業所： 〒981-3133 宮城県仙台市泉区泉中央3-27-3-303 Tel.022（346）0035 Fax.022（346）0036 配送センター： 〒350-0032 埼玉県川越市大仙波369 Tel.049（228）0653 Fax.049（228）0656 上　 海： Shanghai CEMCO Corporation　Room 5005, Building A, No.377 Chengpu Road, Fengxian District, Shanghai, China　　Phone : +86-21-62317631 Mail : liuqiang@sh-cemco.com AT231211 http://www.cemco.jp
