地中外壁用防水スリーブ「パイプ・イン・スリーブ」(略称PIS) A4版

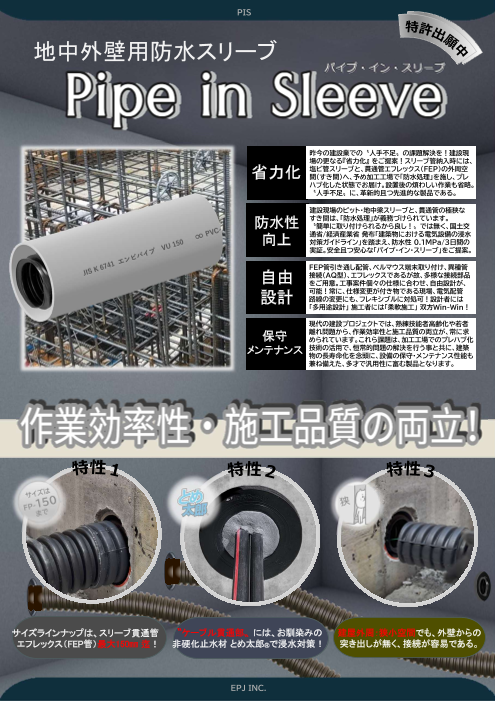

PIS 地中外壁用防水スリーブ 昨今の建設業での〝人手不足〟の課題解決を！建設現 場の更なる『省力化』 をご提案！スリーブ管納入時には、 省力化 塩ビ管スリーブと、貫通管エフレックス（FEP）の外周空 間（すき間）へ、予め加工工場で「防水処理」を施し、プレ ハブ化した状態でお届け。設置後の煩わしい作業も省略。 〝人手不足〟に、革新的且つ先進的な製品である。 建設現場のピット・地中梁スリーブと、貫通管の極狭な 防水性 すき間は、「防水処理」が義務づけられています。 〝簡単に取り付けられるから良し！〟では無く、国土交 通省/経済産業省 発布「建築物における電気設備の浸水 向上 対策ガイドライン」を踏まえ、防水性 0.1MPa/3日間の 実証。安全且つ安心な「パイプ・イン・スリーブ」をご提案。 FEP管引き通し配管、ベルマウス端末取り付け、異種管 自由 接続（AQ型）、エフレックスであるが故、多様な接続部品 をご用意。工事案件個々の仕様に合わせ、自由設計が、 可能！常に、仕様変更が付き物である現場、電気配管 設計 路線の変更にも、フレキシブルに対処可！設計者には 「多用途設計」 施工者には「柔軟施工」 双方Win-Win！ 現代の建設プロジェクトでは、熟練技能者高齢化や若者 保守 離れ問題から、作業効率性と施工品質の両立が、常に求 められています。これら課題は、加工工場でのプレハブ化 メンテナンス 技術の活用で、恒常的問題の解決を行う事と共に、建築 物の長寿命化を念頭に、設備の保守・メンテナンス性能も 兼ね備えた、多才で汎用性に富む製品となります。 サイズラインナップは、スリーブ貫通管 〝ケーブル貫通部〟には、お馴染みの 建屋外周：狭小空間でも、外壁からの エフレックス（FEP管）最大150㎜ 迄！ 非硬化止水材 とめ太郎Ⓡで浸水対策！ 突き出しが無く、接続が容易である。 EPJ INC.

●仕様・特記事項 ●ご施工手順（FEP引き回し配管/直線継手取り付け） 製 品 名 パイプ・イン・スリーブ スリーブ 硬質ポリ塩化ビニル管 JIS K 6741 VU 肉薄管 （VP 一般管） ※切断公差±２㎜ 製 品 スリーブ 波付硬質ポリエチレン管 FEP管 双方のエフレックス端部の、泥や水をウエス 等で拭い、 取り付け側エフレックス端部を、パイプ・イン・スリーブ側 取り付け側エフレックスに直線継手を捻じ込みます。 （壁面）のエフレックス端部に、突き合わせる。 構 貫通管 エフレックス 専用 成 ※難燃FEP仕様は別途ご相談ください。 シーリング材 硬化型防水材（難燃性） 0.1MPa×72hour 防水性能 漏水なし （片側 50㎜厚) 直線継手を逆方向に回して、パイプ・イン・スリーブ パイプ・イン・スリーブ側（壁面）の 側のエフレックスに捻じ込む。 エフレックス端部に、捻じ込み接続完了。 単位/mm 貫通パイプ スリーブ 外 径 厚 さ サイズ サイズ 外径 内径 （㎜） (㎜） 近似 製作可能 品 番 ・ ・ 最小寸法 内径 エフレックス (㎜） （㎜） 塩ビ管 基本寸法 平均外径の 最小 許容差 （型 式） （参考） FP-〇〇 VU （VP） 許容値 L ・PIS30U VU-50 1.8 ＋0.4 56 FEP-30 40 30 60 ±0.2 230 ・PIS30P VP-50 4.1 ＋0.8 51 ・PIS４０U VU-65 2.2 ＋0.6 71 FEP-40 54 42 ７６ ±0.3 250 ・PIS40P VP-65 4.1 ＋0.8 67 ・PIS50U VU-75 2.7 ＋0.6 83 FEP-５０ 65 50 89 ±0.3 270 ・PIS50P VP-75 5.5 ＋0.8 77 ・PIS65U VU-100 3.1 ＋0.8 107 FEP-65 85 66 114 ±0.4 300 ・PIS65P VP-100 6.6 ＋1.０ 100 ・PIS８０U VU-125 4.1 ＋0.8 131 FEP-80 102 80 140 ±0.5 330 ・PIS80P VP-125 7.0 ＋1.0 125 ・PIS１００U VU-150 5.1 ＋0.8 154 FEP-100 130 100 165 ±0.5 360 ・PIS100P VP-150 8.9 ＋1.4 146 ・PIS１２５U VU-200 6.5 ＋1.0 202 FEP-125 160 125 216 ±0.7 ４００ ・PIS125P VP-200 10.3 ＋1.4 194 ・PIS１５０U VU-250 7.8 ＋1.2 250 FEP-150 189 150 267 ±0.9 450 ・PIS150P VP-250 12.7 ＋1.8 240 ＜ご発注・見積ご依頼は、下記の品番（型式）にて、仕様・本数他をご指定ください＞ ① スリーブ貫通管__エフレックス（FEP管）サイズをご指定ください。 ① ② ③ ④ ② スリーブ__JIS K 6741 硬質ポリ塩化ビニル管（塩ビ管）、VU（薄肉）＝U ・ VP（一般）＝P を ご指定ください。 ③ 製作可能最小寸法を踏まえ、L長（希望製作寸法）をご指定ください。 - L × 本 ④ 本数のご指定。 また需要地(現場所在地）も併せてご通知願います。 ・ パイプ・イン・スリーブは、FEP管サイズに対し、塩ビスリーブ（VU・VP）サイズの組み合わせは固定となります。 同組み合わせ以外は、全て特注品扱いとなり、製造可否は事前にご確認をお願い致します。 ・ パイプ・イン・スリーブは、古河電気工業(株)社 エフレックス専用となります。その他のメーカー品でのご発注は出来かねます。ご留意ください。 ・ パイプ・イン・スリーブの貫通管路は「非難燃」FEP管となります。「難燃FEP管」でのご希望の場合は、事前に営業担当にお問い合わせください。 ※製品取り扱い方法 ・ パイプ・イン・スリーブは、予め「防水処理」を施した商品となります。直射日光や雨などは製品の破損に繋がります。 や、ご施工上の注意点 は、同品冊子カタログ 事前に〝屋内の商品保管場所〟の確保をお願い致します。 または、施工要領書を ・ パイプ・イン・スリーブ 地中側の梁貫通端部は、FEP接続後スリーブ内隙間への土砂等の流れ込み防止とコンクリートとスリーブの境界面からの 必ずご参照ください。 浸水を軽減させるため、必ずエポキシ樹脂系接着剤等でスリーブ外周と継手を覆うように充填してください。 ・ パイプ・イン・スリーブへのエフレックス接続は、ご用意したアクアフィットⓇの半分の長さを測定し、エフレックス端部から測定した長さの位置に、 標線をマーキングした上、端部が合う位置までねじ込んでください（アクアフィットⓇ布設作業工法書ご参照）。 ・ パイプ・イン・スリーブには、管封テープ・止水リング、エフレックス直線継手・異種管継手・ベルマウス 等は付属致しません。 同製品と共に、別途お手配をお願い致します。 取扱店 ●企画・立案 古河エレコム株式会社 http://www.f-elecom.com/ ●設計・製造 〔イーピージェー〕 〒103-0025 東京都中央区日本橋茅場町ブルーハイツ茅場町604号 TEL 03-5643-8137 FAX 03-5643-8138 MAIL info@epj-inc.co.jp ●カタログの内容は予告無く変更する場合がありますので、ご了承願います。 2506
