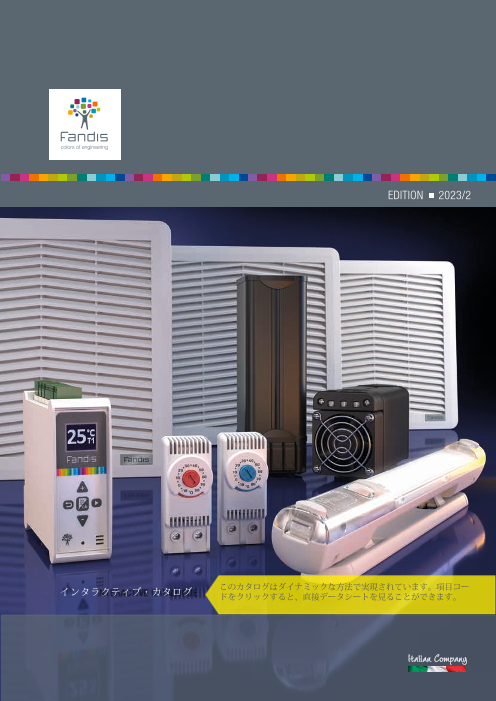

fandisカタログ

EDITION 2023/2 インタラクティブ・カタログ このカタログはダイナミックな方法で実現されています。項目コー ドをクリックすると、直接データシートを見ることができます。

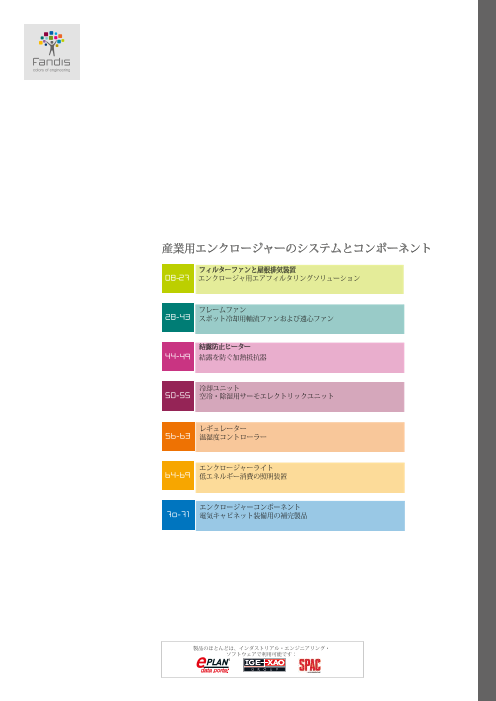

産業用エンクロージャーのシステムとコンポーネント フィルターファンと屋根排気装置 08-27 エンクロージャ用エアフィルタリングソリューション フレームファン 28-43 スポット冷却用軸流ファンおよび遠心ファン 結露防止ヒーター 44-49 結露を防ぐ加熱抵抗器 冷却ユニット 50-55 空冷・除湿用サーモエレクトリックユニット レギュレーター 56-63 温湿度コントローラー エンクロージャーライト 64-69 低エネルギー消費の照明装置 エンクロージャーコンポーネント 7o-71 電気キャビネット装備用の補完製品 製品のほとんどは、インダストリアル・エンジニアリング・ ソフトウェアで利用可能です：

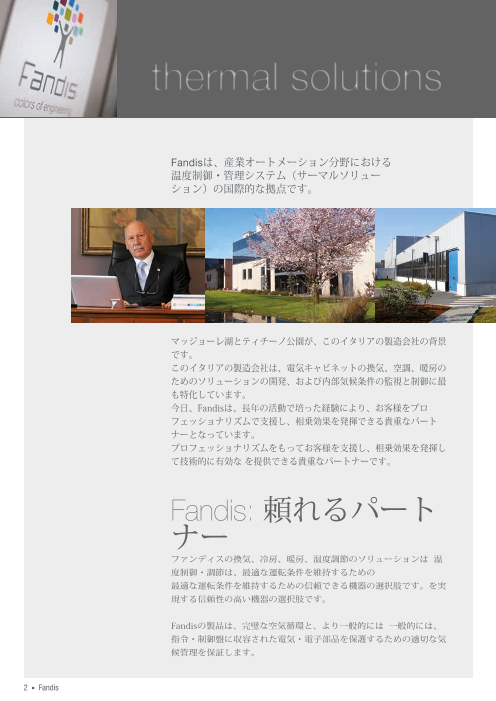

thermal solutions Fandisは、産業オートメーション分野における 温度制御・管理システム（サーマルソリュー ション）の国際的な拠点です。 マッジョーレ湖とティチーノ公園が、このイタリアの製造会社の背景 です。 このイタリアの製造会社は、電気キャビネットの換気、空調、暖房の ためのソリューションの開発、および内部気候条件の監視と制御に最 も特化しています。 今日、Fandisは、長年の活動で培った経験により、お客様をプロ フェッショナリズムで支援し、相乗効果を発揮できる貴重なパート ナーとなっています。 プロフェッショナリズムをもってお客様を支援し、相乗効果を発揮し て技術的に有効な を提供できる貴重なパートナーです。 Fandis: 頼れるパート ナー ファンディスの換気、冷房、暖房、温度調節のソリューションは 温 度制御・調節は、最適な運転条件を維持するための 最適な運転条件を維持するための信頼できる機器の選択肢です。を実 現する信頼性の高い機器の選択肢です。 Fandisの製品は、完璧な空気循環と、より一般的には 一般的には、 指令・制御盤に収容された電気・電子部品を保護するための適切な気 候管理を保証します。 2 ■ Fandis

Fandis ■ 3

アイコンの見方 断熱クラス 電気 電気 電気 電気 Class F 電気 クラス クラス クラス クラス クラス 電気的特徴 NO コンタクト NC コンタクト 切り替え コンタクト NO/NOコンタクト NC/NO コンタクト NC/NCコンタクト DCバージョン 1/3フェーズ 1フェーズ 3フェーズ マルチ電圧 保護等級 保護 保護 保護 等級 等級 3 保護 等級 3 保護 等級 等級 保護 PROTECTION PROTECTION 保護 保護 等級 等級 等級 等級 等級 保護 保護 6 保護 保護 UL保護 等級 等級 等級 等級 等級 UL保護 UL保護 UL保護 クラ クラス 3 ろ過 ス 2 ろ過 クラス クラス EN779 CLASS ろ過 IcSoaO IS rse ろ過 coaOrse ろ過 IcSoaOrse ろ過 30% EN779 クラス クラス 55% クラス 75% クラス ISO16890 ISO16890 ISO16890 マウント機能 External 外部 Internal 内部 　　　　埋め込み式 一部凹み サイド マウント マウント マウント マウント マウント TOP 高速 DINレール マウント マウント マウント 工具なし 製品の特徴 電子式 コミット 電磁 テクノロジー 適合性 エコフレンドリー リバーシブル 速度制御 サーモリー Erp 2 1 保護 タッチセーフ キット販売 0 5 ERP 2015 Filter less フィルターレス food & 屋外 ROHS指令 beverage 飲食 アプリケーション 紫外線抵抗 4 ■ Fandis

気流管理 制御盤に収納された、あるいは機械と一体化した電気・電子機器の誤動作や故障の原因は、熱の問題であることが多くなっています。 実際、コンポーネントの寿命は、電気キャビネット内の温度と湿度レベルに左右されます。 通常推奨されるキャビネット内の平均動作温度は35℃、相対湿度は60％以下です。 Fandisは、様々な用途に適した電気部品からの放散熱を効率的に処理するための幅広いソリューションを提供しています。 自然対流 排気フィルターを使用することで、空気の通過と熱の除去を自然な方法で行います。このソ リューションは、埃っぽい環境で低レベルの熱を放散するために考慮することができます。 強制換気 強制換気は、電気キャビネット内のエアポケットの形成を防ぐための安価で効率的なソ リューションです。最適な構成は、排気フィルターにフィルターファンを取り付けること である。キャビネットの下部に配置されたフィルターファンは、外部からフィルターでろ 過された冷たい空気を送り込み（標準的な空気の流れ）、上部の排気フィルターは熱い空 気を排出します。換気によって筐体内部に発生する圧力により、フィルターでろ過されて いない空気が穴や開口部から侵入するのを防ぎます。 上部にフィルター・ファン、下部に排気フィルターを配置 した逆流タイプもある。 システムはサーモスタットで制御でき、高温を検知すると ファンがオンになる。 REVERSE FLOW STANDARD FLOW 例えば、キャビネットの側面が障害物や壁、他のキャビネットの側面で覆われている場合、熱 風はキャビネットの屋根からも排出されます。完璧な構成では、排気フィルターはキャビネッ トの底に配置されます。ルーフユニットが発生させる低圧 ルーフユニットによって発生する 低い圧力が、排気フィルターを通して外部の冷たい空気を取り込み、内部の空気の流れと熱の 放散を促進します。 回転ファンの使用は、電気キャビネット内の空気循環を改善するための代替ソリュー ションです。 このファンは、熱を分散して温度を下げ、局所的なホットスポットを冷却し、冷却ユ ニットから放出される冷気を分散します。 Fandis ■ 5

保護等級 環境タイプ・レー ティング 定義 主に屋内で使用し、密閉された機器との接触や、限られた量の落下物か Type 1 ら保護する。 屋内で使用し、ほこり、汚れ、繊維の飛散、水滴、非腐食性液体の外部 Type 12 結露から保護する。 落下する雨からある程度保護するための屋外使用。エンクロー Type 3R ジャーに氷ができても損傷しない。 屋内または屋外のどちらでも使用でき、落下する雨や水しぶき、ホー Type 4X スからの直接の水から保護します。落下する雨、水しぶき、ホースか ら噴射される水から保護する。耐腐食性。 UL50E規格に基づく説明 "IP "保護度表 固体異物および危険部品へのアクセ 水に対する保護等級（2番目の スに対する保護等級（第1数字） 数字） IP Symbol Description IP Symbol Description 0 保護されていない 0 保護されていない 50 mm Ø以上の固形異物 や、手の甲を使った危険 1 部品へのアクセスに対す 1 垂直に落ちる水滴から る保護 保護 12.5mmØ以上の固形異物 および指による危険部品 15°までのあらゆる角 2 へのアクセスに対する保 2 度から垂直に落下する 護 水滴を防ぐ 15 2.5mmØ以上の固形異物お よび工具による危険部品 垂直から60°までの 3 へのアクセスに対する保 3 あらゆる角度からの散 護 水から保護 60 1.0mmØ以上の固形異物 4 およびワイヤーによる危 険部品へのアクセスから 4 あらゆる方向からの水 保護 しぶきから保護 360 ホコリ - ワイヤーで保護 5 され、危険な部分へのア あらゆる方向からの噴 クセスを防ぐ 5 流水から保護 360 ホコリに強く、ワイ 6 ヤーで危険な部分への あらゆる方向からの強 アクセスを防止 6 力な噴流水から保護 360 7 一時的な水没に対する 保護 8 連続的な水への浸漬に対 CEI EN 60529 規則に基づく記 する保護 述 6 ■ Fandis

ファンディス製品クイック検索 非常に詳細な製品情報を素早く簡単に検索できる便利なサービスです。技術データシー ト、取扱説明書、認定書など、ご興味のある製品に関する情報を、ウェブサイトの構造を ブラウズすることなく、直接アクセスすることができます。 www.fandis.comで検索 1. ホームページの検索バーに製品コードまたは製品コードの一部を入力してください。 2. 製品に関連する文書のリストが迅速に表示されます。 スマートフォン用クイックリンク 1. カタログのトップページにあるQRコードをスキャンしてください。 2. 検索ページへのリンクが表示されますので、ご希望の商品のコードを入力してください。 3. 製品に関連する文書のリストが自動的に表示されます。 All Fandis products are Fandis ■ 7

8 ■ Fandis

V E N T I L A T I O N S Y S T E M S 濾過された周囲空気による冷却 ソリューション 電気キャビネット内の放熱を助け、電子部品を過 熱から保護する実用的なソリューションです。 フィルターファンは、冷却されフィルターでろ過 された外気をキャビネット内に送り込み、排気 フィルターまたはルーフ排気ユニットを通して加 熱された空気を排出します。 Most of our products are available in the industrial engineering software: Fandis ■ 9

FILTER FANS FFシリーズ | フィルターとフィルターファン FFシリーズは、クリップ式ロックシステムにより、工具なしで実用的な組み立てが可 能です。 FFフィルターとフィルターファンには、迅速な電気接続システムと、フィル ターメディアを簡単に交換できるスライド式開閉蓋が装備されています。 時間節約設置 厚さ1～3.7mmのプレート用クリッ プによる工具不要のクイックアッセ ンブリーシステム クイックコネクション ケージクランプ・ツールレス配線システム IP55およびタイプ3R（オプション） 過酷な産業環境での屋内外使用に最 適 EMC対応（オプション） 電磁波防止用金属シールド スライド開閉 工具不要でフィルターメディアを 簡単に交換可能 カラー 標準色RAL 7035、カスタ ムRAL色は最小注文数によ る SENSIS Dispositivo IIot FUCSIS ESMERIS BORDOS LUMEIS ORANGIS VIRDIS VIRDIS VIRDIS VIRDIS riscaldatori H con cavo INDACUS INDACUS condizionatori SlimLine Lampade a Led Termostati accessori SSC-A cua di protezione SEIFERT FF FF TYPE 3R riscaldatori H con morsettiera dispositivi di sicurezza interruttori ESMERIS condizionatori SlimLine versione inox (Fiera) Igrostati 認証 TP FF EMC riscaldatori H ventilate lampeggiante ne corsa SPECIALI condizionatori CompactLine (showroom) E504624 違いを生む細部 ケージクランプシステム スライド機構 防水性 10 ■ Fandis V E N T I L A T I O N S Y S T E M S

フィルターファン タイプ3RおよびIP55 屋内外の過酷な用途における熱管理には、高い保護性能を備えた換気ソリューショ ンが必要です。IP55準拠のFFフィルターとフィルターファンは、埃っぽく湿気の多 い環境に最適です。あらゆる角度からの強力な噴流水にも耐えることができます。 一方、ULタイプ3Rバージョンは、天候、温度変化、紫外線による早期老化に対する 高い耐性が要求される屋外環境での使用に適しています。ガラス繊維を多く含むプ ラスチックで作られたFFシリーズは、一般的なプラスチックよりも耐久性に優れ、 劣化や割れが少ない。 EMCシールド 電磁両立性(EMC)とは、与えられた電磁環境において、電気機器に悪影響を与える ことなく適切に機能する電気機器の特性を指します。 これは重要な品質上の特権であるため、設計者は、さまざまな電気部品の安定性と 長寿命を保証するために、装置の図面作成段階ですでに保護要件を考慮しなければ なりません。 電気キャビネットのEMCシールドは、ノイズ放射を低減し、外部干渉源から内部コ ンポーネントを保護します。FandisのEMCフィルタとフィルタファンは、機器を収 納するための開口部にもかかわらず、キャビネットの保護効果を回復するように設 計されています。 Model numbering system for FF SERIES description FF 15 P A 230 U N R 5 3 C 1 -S00 description ファミリーFF カスタムシリーズ S** = カスタムバージョン 寸法記号 (mm) バージョン 08 - 107 x 107 12 - 150 x 150 13 - 204 x 204 15 - 250 x 250 EMC C = EMC shielded 20 - 325 x 325 TYPE RATING FAN SIZE ( ) = Type 12 or Type1 P = small M = med ium G = large 3 = Type 3R GE = large with plastic adaptor ( ) = standard FILTER MAT 電圧 A = a.c. voltage D = d.c. voltage ( ) = G3 A = G2 5 = G4 O = without RATED VOLTAGE 115 = 115 Va.c. 230 = 230 Va.c. 400T = 400 Va.c. 3~ 空気の流れ方向 12 = 12 Vd.c. 24 = 24 Vd.c. 48 = 48 Vd.c. （ ）＝標準的な流れ R = 逆流 色 ファンサプライヤー R = グレー RAL 7032 U = グレー RAL 7035 N = ブラック RAL N = NMB E = Ecofit F/J = Fandis 9005 Fandis ■ 11 V E N T I L A T I O N S Y S T E M S

FILTER FANS GFシリーズ | フィルターとフィルターファン GFシリーズフィルタファンは、厚いプラスチックまたはシートメタルの電気パネルへ の適用に適したジャッキ固定システムが特徴です。このシリーズの利点は、追加穴あ けなしの迅速な設置と、保護ガードの旋回構造による容易なフィルター交換です。 ジャックによる固定 キャビネットの厚いプラスチッ クまたは金属壁面（16mmま で）に使用できる特許システム ヒンジ付き開口部 ツールレスで簡単にフィルター メディアを交換 GFシリーズの型番体系 description GF 15K P U 230 BE R description ファミリーGF 気流方向 ( ) = 標準 R = 逆流 寸法コード (mm) 12 = 150X150 15 = 250x250 20 = 325x325 ファンサプライヤー B＝NMBまたはエコフィート BE = Fandis ファンサイズ P = 小 G = 大 ( ) = 標準 電圧 24 = 24 Va.c. D12 = 12 Vd.c. 色 115 = 115 Va.c. D24 = 24 Vd.c. U = グレー RAL 7035 その他の色はお問い合 230 = 230 Va.c. D48 = 48 Vd.c. 400T = 400 Va.c. 3~ G = no voltage わせください。 12 ■ Fandis V E N T I L A T I O N S Y S T E M S

フィルターファン TPシリーズ | ルーフ排気ユニット ルーフエキゾーストユニットは、限られたスペースで電気パネル上部から直接熱を取り出 すために使用される強制換気ソリューションです。 TPシリーズのルーフエキゾーストユニットは、アルミルーフのプラスチック構造で、高圧 ラジアルファンを装備しています。通常、自然対流または強制対流（ファン付きバージョ ン）の空冷用フィルターに接続され、埃の侵入を最小限に抑えます。 ケーシング材質 プラスチック構造、 アルミニウムトップ 保護 4種類の保護等級を ご用意 SENSIS Dispositivo IIot FUCSIS ESMERIS BORDOS LUMEIS ORANGIS VIRDIS VIRDIS VIRDIS VIRDIS riscaldatori H con cavo INDACUS INDACUS condizionatori SlimLine Lampade a Led Termostati accessori SSC-A cua di protezione SEIFERT FF TP FF TYPE 3R riscaldatori H con morsettiera dispositivi di sicurezza interruttori ESMERIS condizionatori SlimLine versione inox (Fiera) Igrostati FF EMC riscaldatori H ventilate lampeggiante ne corsa SPECIALI condizionatori CompactLine (showroom) AC/DCバージョン E504624 Tシリーズ | ルーフ排気ユニット Tシリーズのルーフエキゾーストユニットは、全金属製の塗装済みスチール構造で す。 高性能バージョンもあります。通常、自然対流式または強制対流式の空冷用フィル ター（ファン付きバージョン）と連結され、ほこりの侵入を最小限に抑えます。 ケーシング材質 金属構造 ハイパフォーマンス バージョン（T22） TP/Tシリーズの型番体系 descrption TP 19 U 230 B 54 1 - S00 description ファミリーTP / T カスタムシリーズ TP = プラスチック T = 金属 S** = カスタムバージョン ファン寸法 バージョン 色 ( ) = CE 1 = UL R = グレー RAL 7032 U = グレー RAL 7035 N = ブラック RAL 9005 保護等級 44 = ip44 54 = ip54 55 = ip55 電圧 115 = 115 Va.c. 230 = 230 Va.c. ( ) = no voltage D24 = 24 Vc.c. D48 = 48 Vc.c. デザイン Fandis ■ 13 V E N T I L A T I O N S Y S T E M S

FILTER FANS 45 FF Series Exhaust Filters •クリップによるツールレス組立システム • 板厚 FF08：1～2mm、FF12,FF13：1.3～3.2mm、FF15,FF20：1.3～3.7mm（最大公差4mmまでカッ トアウト可能） • 標準色RAL 7035、数量により他の色も可能。 • 標準保護等級 IP54およびタイプ12。IP55バージョン、タイプ1、3R、EMCはお問い合わせください。 モデル 寸法 カットアウト 認証 mm mm FF08U 107x107x23 92x92 cURus; cULus; cCSAus FF12U 150x150x29 124x124 cURus; cULus; cCSAus FF13U 204x204x30 177x177 cURus; cULus; cCSAus FF15U 250x250x34 223x223 cURus; cULus; cCSAus FF20U 325x325x34 291x291 cURus; cULus; cCSAus 45 FFシリーズ IP55排気フィルター • 保護等級IP55（湿気の多い、埃っぽい、汚れた環境用 モデル 寸法 カットアウト 認証 mm mm FF12U5 150x150x29 124x124 cURus; cULus; cCSAus FF13U5 204x204x30 177x177 cURus; cULus; cCSAus FF15U5 250x250x34 223x223 cURus; cULus; cCSAus FF20U5 325x325x34 291x291 cURus; cULus; cCSAus 45 FFシリーズEMC排気フィルタ • 電磁干渉を防ぐ金属シールド モデル 寸法 カットアウト 認証 mm mm FF08UC 107x107x23 92x92 cURus; cULus; cCSAus FF12UC 150x150x29 124x124 cURus; cULus; cCSAus FF13UC 204x204x30 177x177 cURus; cULus; cCSAus FF15UC 250x250x34 223x223 cURus; cULus; cCSAus FF20UC 325x325x34 291x291 cURus; cULus; cCSAus 45 14 ■ Fandis

フィルターファン FFシリーズ タイプ3R排気フィルター • 屋外用途に最適 • 耐候性プラスチック • 耐紫外線性 • カラー RAL 9005 • 保護等級IP55（FF08シリーズはIP54） モデル 寸法 カットアウト 認証 mm mm FF08N3 107x107x23 92x92 cURus; cULus FF12N53 150x150x29 125x125 cURus; cULus FF13N53 204x204x30 177x177 cURus; cULus FF15N53 250x250x34 223x223 cURus; cULus FF20N53 325x325x34 291x291 cURus; cULus FFシリーズ フィルターファン • クリップによるツールレス組立システム • 板厚 FF08:1～2mm、FF12、FF13:1.3～3.2mm、FF15、FF20:1.3～3.7mm（カットアウトの最大許容差により 4mmまで） • スクリューレス端子台による迅速な電気接続 • 標準色RAL 7035、数量により他の色も可能。 • 標準保護等級 IP54およびタイプ12 タイプ1： FF08GD24UNR（IP54）、FF08GD24UN（IP44）、FF20GAxxxUEA/UEA1（IP51）。オプションバージョン： IP55、Type1、3R、EMCはお問い合わせください。 • Rバージョン（エンクロージャ内部から外部へのエアフロー） • 周波数：50/60Hz モデル 寸法 カットアウト 定格電圧 定格出力 最大風量 エアフロー 認証 排気フィルター mm mm V W m³/h m³/h FF08A FF08A115UN 107x107x67 92x92 115 V a.c. 9/7 12/15 8,5/11 cURus; cULus; cCSAus FF08A115UNR 107x107x67 92x92 115 V a.c. 9/7,5 16/21 13/15 cURus; cULus; cCSAus FF08A230UN 107x107x67 92x92 230 V a.c. 10/8 12/15 8,5/11 cURus; cULus; cCSAus FF08A230UNR 107x107x67 92x92 230 V a.c. 10/8 16/21 13/15 cURus; cULus; cCSAus FF08D FF08D12UN 107x107x54 92x92 12 V d.c. 2 16 11,5 cURus; cULus; cCSAus FF08D24UN 107x107x54 92x92 24 V d.c. 2 16 11,5 cURus; cULus; cCSAus FF08D24UNR 107x107x54 92x92 24 V d.c. 2,2 23 17 cURus; cULus; cCSAus FF08GA FF08GA115UF 107x107x80 92,5x92,5 115 V a.c. 12/10 22/26 15/19 cURus; cULus; cCSAus FF08GA230UF 107x107x80 92,5x92,5 230 V a.c. 12/11 22/26 15/19 cURus; cULus; cCSAus FF08GD FF08GD24UN 107x107x77 92,5x92,5 24 V d.c. 15 55 36 cURus; cULus; cCSAus FF08GD24UNR 107x107x77 92,5x92,5 24 V d.c. 17 64 42 cURus; cULus; cCSAus FF12A FF12A115UF 150x150x73 124x124 115 V a.c. 16/15 45/50 29/34 cURus; cULus; cCSAus FF12A115UFR 150x150x74 124x124 115 V a.c. 16/15 47/52 37/41 cURus; cULus; cCSAus FF12A115UN 150x150x73 124x124 115 V a.c. 19/17 67/79 43/51 cURus; cULus; cCSAus FF12A115UNR 150x150x73 124x124 115 V a.c. 19/17 57/69 42/50 cURus; cULus; cCSAus FF12A230UF 150x150x73 124x124 230 V a.c. 18/17 45/50 29/34 cURus; cULus; cCSAus Fandis ■ 15 V E N T I L A T I O N S Y S T E M S

フィルターファン 排気フィルター モデル 寸法 カットアウト 定格電圧 定格出力 最大風量 付きエ 認証 アフロー mm mm V W m³/h m³/h FF12A230UFR 150x150x73 124x124 230 V a.c. 18/17 47/52 37/41 cURus; cULus; cCSAus FF12A230UN 150x150x73 124x124 230 V a.c. 18/16 67/79 43/51 cURus; cULus; cCSAus FF12A230UNR 150x150x73 124x124 230 V a.c. 18/16 57/69 42/50 cURus; cULus; cCSAus FF12A24UF 150x150x73 124x124 24 V a.c. 15/15 39/44 28/31 - FF12A24UFR 150x150x73 124x124 24 V a.c. 15/15 50/51 38/38 - FF12D FF12D24UN 150x150x74 124x124 24 V d.c. 7,4 46 33 UR; cULus; cCSAus FF12D24UN4 150x150x73 124x124 24 V d.c. 23 107 70 - FF12D24UNR 150x150x73 124x124 24 V d.c. 7,4 63 46 UR; cULus; cCSAus FF12D48UN 150x150x74 124x124 48 V d.c. 8,6 46 33 UR; cULus; cCSAus FF12D48UNR 150x150x73 124x124 48 V d.c. 8,6 63 46 UR; cULus; cCSAus FF13PA FF13PA115UF 204x204x96 177x177 115 V a.c. 19/18 100/110 62/74 cURus; cULus; cCSAus FF13PA115UFR 204x204x96 177x177 115 V a.c. 18/18 100/110 68/79 cURus; cULus; cCSAus FF13PA115UN 204x204x96 177x177 115 V a.c. 16/15 110/130 84/100 cURus; cULus; cCSAus FF13PA230UF 204x204x96 177x177 230 V a.c. 18/18 100/110 62/74 cURus; cULus; cCSAus FF13PA230UFR 204x204x96 177x177 230 V a.c. 18/18 100/110 68/79 cURus; cULus; cCSAus FF13PA230UN 204x204x96 177x177 230 V a.c. 19/17 110/130 84/100 cURus; cULus; cCSAus FF13PA230UNR 204x204x96 177x177 230 V a.c. 19/18 112/132 87/104 cURus; cULus; cCSAus FF13PD FF13PD24UN 204x204x95 177x177 24 V d.c. 8,2 101 76 UR; cULus; cCSAus FF13PD24UNR 204x204x95 177x177 24 V d.c. 8,5 114 96 UR; cULus; cCSAus FF15A FF15A115UF 250x250x125 223x223 115 V a.c. 31/31 230/270 159/190 cURus; cULus; cCSAus FF15A115UFR 250x250x125 223x223 115 V a.c. 31/31 240/285 160/195 cURus; cULus; cCSAus FF15A115UN2 250x250x113 223x223 115 V a.c. 39/41 226/264 165/204 cURus; cULus; cCSAus FF15A115UNR2 250x250x112 223x223 115 V a.c. 39/41 238/283 185/222 cURus; cULus; cCSAus FF15A230UF 250x250x125 223x223 230 V a.c. 32/36 230/270 159/190 cURus; cULus; cCSAus FF15A230UFR 250x250x125 223x223 230 V a.c. 32/36 240/285 160/195 cURus; cULus; cCSAus FF15A230UN2 250x250x113 223x223 230 V a.c. 42/45 230/270 166/204 cURus; cULus; cCSAus FF15A230UNR2 250x250x112 223x223 230 V a.c. 42/45 238/283 185/222 cURus; cULus; cCSAus FF15D FF15D24UF 250x250x126 223x223 24 V d.c. 31 298 200 cURus; cULus; cCSAus FF15D24UFR 250x250x125 223x223 24 V d.c. 31 297 210 cURus; cULus; cCSAus FF15D24UN 250x250x125 223x223 24 V d.c. 17 245 180 UR; cULus; cCSAus FF15D24UNR 250x250x125 223x223 24 V d.c. 17 285 210 UR; cULus; cCSAus FF15D48UF 250x250x126 223x223 48 V d.c. 43 295 195 - FF15D48UFR 250x250x125 223x223 48 V d.c. 43 310 210 - FF15GA FF15GA115UJ 250x250x128 223x223 115 V a.c. 101/127 265/309 210/240 - FF15GA115UJR 250x250x128 223x223 115 V a.c. 99/126 370/430 284/324 - FF15GA230UJ 250x250x128 223x223 230 V a.c. 94/118 265/310 215/240 - FF15GA230UJR 250x250x128 223x223 230 V a.c. 91/115 370/423 280/316 - FF15GDA FF15GDA115UJ 250x250x151 223x223 115 V a.c. 99/127 330/385 250/285 - FF15GDA115UJR 250x250x151 223x223 115 V a.c. 102/126 390/455 304/344 - FF15GDA230UJ 250x250x151 223x223 230 V a.c. 90/115 331/382 257/294 - FF15GDA230UJR 250x250x128 223x223 230 V a.c. 94/117 390/447 302/336 - 16 ■ Fandis V E N T I L A T I O N S Y S T E M S

FILTER FANS モデル 寸法 カットアウト 定格電圧 定格出力 最大風量 エアフロー 排気フィルター 認可 mm mm V W m³/h m³/h FF15MA FF15MA115UF 250x250x112 223x223 115 V a.c. 16/15 132/139 92/100 - FF15MA115UFR 250x250x112 223x223 115 V a.c. 16/15 138/154 109/124 - FF15MA230UF 250x250x112 223x223 230 V a.c. 21/20 132/139 92/100 - FF15MA230UFR 250x250x111 223x223 230 V a.c. 21/20 138/154 109/124 - FF15PA FF15PA115UF 250x250x112 223x223 115 V a.c. 17/16 110/123 96/108 cURus; cULus; cCSAus FF15PA115UFR 250x250x112 223x223 115 V a.c. 17/16 108/123 91/104 cURus; cULus; cCSAus FF15PA230UF 250x250x112 223x223 230 V a.c. 18/17 110/123 96/108 cURus; cULus; cCSAus FF15PA230UFR 250x250x112 223x223 230 V a.c. 18/17 108/123 91/104 cURus; cULus; cCSAus FF15PA230UN 250x250x112 223x223 230 V a.c. 19/17 122/143 108/126 cURus; cULus; cCSAus FF15PD FF15PD24UN 250x250x112 223x223 24 V d.c. 7,6 138 105 UR; cULus; cCSAus FF15PD24UNR 250x250x112 223x223 24 V d.c. 7,6 147 124 UR; cULus; cCSAus FF15PD48UN 250x250x112 223x223 48 V d.c. 8,6 138 105 UR; cULus; cCSAus FF15PD48UNR 250x250x112 223x223 48 V d.c. 8,6 148 124 UR; cULus; cCSAus FF20A FF20A115UE 325x325x161 291x291 115 V a.c. 77/92 445/490 318/350 - FF20A115UE1 325x325x161 291x291 115 V a.c. 74/83 455/505 320/355 cURus; cULus; cCSAus FF20A115UER 325x325x160 291x291 115 V a.c. 101/129 600/670 452/505 - FF20A115UER1 325x325x161 291x291 115 V a.c. 74/83 535/580 370/415 cURus; cULus; cCSAus FF20A230UE 325x325x161 291x291 230 V a.c. 79/96 457/505 325/360 - FF20A230UE1 325x325x161 291x291 230 V a.c. 70/85 450/505 320/355 cURus; cULus; cCSAus FF20A230UER 325x325x161 291x291 230 V a.c. 92/116 600/670 452/505 - FF20A230UER1 325x325x161 291x291 230 V a.c. 70/85 545/595 382/427 cURus; cULus; cCSAus FF20A400TUE 325x325x161 291x291 400 V a.c. 3 ~ 99/124 535/630 357/410 - FF20GA FF20GA115UE 325x325x159 291x291 115 V a.c. 143/177 710/775 505/540 - FF20GA115UEA1 325x325x159 291x291 115 V a.c. 110/156 900/975 620/660 cURus; cULus; cCSAus FF20GA230UE 325x325x159 291x291 230 V a.c. 155/194 705/795 510/560 - FF20GA230UEA 325x325x159 291x291 230 V a.c. 158/198 860/960 610/675 - FF20GA230UEA1 325x325x159 291x291 230 V a.c. 120/158 900/1000 630/690 cURus; cULus; cCSAus FF20GA400TUE 325x325x161 291x291 400 V a.c. 3 ~ 137 585 395 - FF20PA FF20PA115UF 325x325x164 291x291 115 V a.c. 45/45 315/345 264/297 cURus; cULus FF20PA115UFR 325x325x164 291x291 115 V a.c. 45/45 340/375 295/320 cURus; cULus FF20PA230UF 325x325x164 291x291 230 V a.c. 45/45 315/345 264/297 cURus; cULus FF20PA230UFR 325x325x164 291x291 230 V a.c. 45/45 340/375 295/320 cURus; cULus Fandis ■ 17 V E N T I L A T I O N S Y S T E M S

フィルターファン FFシリーズ フィルターファン IP55 • 強い噴流水や固形異物からの保護 • クリップによる工具不要の組み立てシステム • 板厚 FF08:1～2mm、FF12、FF13:1.3～3.2mm、FF15、FF20:1.3～3.7mm（カットアウ トの最大公差により4mmまで対応可能） • スクリューレス端子台による迅速な電気接続 • 標準色RAL 7035、数量により他の色も可能。 • Rバージョン（エンクロージャ内部から外部へのエアフロー） • 周波数：50/60Hz モデル 寸法 カットアウト 定格電圧 定格出力 最大風量 エアフロー 排気フィルター 認証 mm mm V W m³/h m³/h FF12A5 FF12A115UF5 150x150x74 124x124 115 V a.c. 16/15 33/39 23/26 cURus; cULus; cCSAus FF12A230UF5 150x150x74 124x124 230 V a.c. 18/17 33/39 23/26 cURus; cULus; cCSAus FF12A230UFR5 150x150x74 124x124 230 V a.c. 18/17 38/45 24/28 cURus; cULus; cCSAus FF12A230UN5 150x150x73 124x124 230 V a.c. 18/16 50/60 32/38 cURus; cULus; cCSAus FF12D5 FF12D24UN5 150x150x73 124x124 24 V d.c. 7,4 35 24 UR; cULus; cCSAus FF13PA5 FF13PA115UN5 204x204x96 177x177 115 V a.c. 16/15 94/110 62/75 cURus; cULus; cCSAus FF13PA230UF5 204x204x96 177x177 230 V a.c. 18/18 78/89 46/54 cURus; cULus; cCSAus FF13PA230UN5 204x204x96 177x177 230 V a.c. 19/17 94/110 62/75 cURus; cULus; cCSAus FF13PD5 FF13PD24UN5 204x204x92 177x177 24 V d.c. 8,2 85 56 UR; cULus; cCSAus FF15A5 FF15A115UF5 250x250x125 223x223 115 V a.c. 31/31 160/190 112/138 cURus; cULus; cCSAus FF15A115UN52 250x250x113 223x223 115 V a.c. 39/41 185/225 120/148 cURus; cULus; cCSAus FF15A115UNR52 250x250x112 223x223 115 V a.c. 39/41 192/233 138/168 cURus; cULus; cCSAus FF15A230UF5 250x250x125 223x223 230 V a.c. 32/36 160/190 112/138 cURus; cULus; cCSAus FF15A230UFR5 250x250x125 223x223 230 V a.c. 32/36 165/200 131/159 cURus; cULus; cCSAus FF15A230UN52 250x250x113 223x223 230 V a.c. 42/45 190/226 124/149 cURus; cULus; cCSAus FF15A230UNR52 250x250x112 223x223 230 V a.c. 42/45 200/243 140/170 cURus; cULus; cCSAus FF15D5 FF15D24UF5 250x250x126 223x223 24 V d.c. 31 230 154 cURus; cULus; cCSAus FF15D24UN5 250x250x125 223x223 24 V d.c. 17 205 130 UR; cULus; cCSAus FF15D48UF5 250x250x126 223x223 48 V d.c. 42 215 152 - FF15PA5 FF15PA115UF5 250x250x112 223x223 115 V a.c. 17/16 95/105 68/80 cURus; cULus; cCSAus FF15PA230UF5 250x250x112 223x223 230 V a.c. 18/17 95/105 68/80 cURus; cULus; cCSAus FF15PA230UFR5 250x250x112 223x223 230 V a.c. 18/17 99/111 75/86 cURus; cULus; cCSAus FF20A5 FF20A230UE5 325x325x161 291x291 230 V a.c. 79/99 410/460 270/300 - FF20A230UE51 325x325x161 291x291 230 V a.c. 70/85 360/400 240/275 cURus; cULus; cCSAus FF20A230UER5 325x325x161 291x291 230 V a.c. 79/96 460/515 325/360 - FF20GA FF20GA115UE1 325x325x159 291x291 115 V a.c. 110/156 680/740 415/430 cURus; cULus; cCSAus FF20GA115UER 325x325x159 291x291 115 V a.c. 124/192 765/845 510/545 - FF20GA115UER1 325x325x159 291x291 115 V a.c. 102/145 760/850 515/570 cURus; cULus; cCSAus FF20GA230UE1 325x325x159 291x291 230 V a.c. 120/158 680/765 420/470 cURus; cULus; cCSAus 18 ■ Fandis

フィルターファン モデル 寸法 カットアウト 定格電圧 定格出力 最大風量 エアフロー 認証 排気フィルター mm mm V W m³/h m³/h FF20GA230UER 325x325x159 291x291 230 V a.c. 170/208 770/870 525/580 - FF20GA230UER1 325x325x159 291x291 230 V a.c. 120/157 760/850 515/570 cURus; cULus; cCSAus FFシリーズEMCフィルターファン • 電磁干渉を防ぐ金属シールド • クリップによるツールレスアッセンブリーシステム • 板厚 FF08:1～2mm、FF12、FF13:1.3～3.2mm、FF15、FF20:1.3～3.7mm（カットアウ トの最大許容差により4mmまで） • スクリューレス端子台による迅速な電気接続 • 標準色RAL 7035、数量により他の色も可能。 • Rバージョン（エンクロージャ内部から外部へのエアフロー） • 周波数：50/60Hz モデル 寸法 カットアウト 定格電圧 定格出力 最大風量 エアフロー 認証 排気フィルター mm mm V W m³/h m³/h FF08A EMC FF08A230UNC 107x107x67 92x92 230 V a.c. 10/8 12/15 8,5/11 cURus; cULus; cCSAus FF08D EMC FF08D24UNC 107x107x54 92x92 24 V d.c. 2 16 11,5 cURus; cULus; cCSAus FF12A EMC FF12A230UFC 150x150x74 124x124 230 V a.c. 18/17 45/50 29/34 cURus; cULus; cCSAus FF12A230UFRC 150x150x74 124x124 230 V a.c. 18/17 47/52 37/41 cURus; cULus; cCSAus FF12A230UNRC 150x150x73 124x124 230 V a.c. 18/16 57/69 42/50 cURus; cULus; cCSAus FF13PA EMC FF13PA230UFC 204x204x96 177x177 230 V a.c. 18/18 100/110 62/74 cURus; cULus; cCSAus FF13PA230UNRC 204x204x96 177x177 230 V a.c. 19/18 112/132 87/104 cURus; cULus; cCSAus FF13PD EMC FF13PD24UNC 204x204x95 177x177 24 V d.c. 8,2 101 76 UR; cULus; cCSAus FF13PD24UNRC 204x204x95 177x177 24 V d.c. 8,5 114 96 UR; cULus; cCSAus FF15A EMC FF15A115UFC 250x250x125 223x223 115 V a.c. 31/31 230/270 159/190 cURus; cULus; cCSAus FF15A230UFC 250x250x125 223x223 230 V a.c. 32/36 230/270 159/190 cURus; cULus; cCSAus FF15A230UFRC 250x250x125 223x223 230 V a.c. 32/36 240/285 160/195 cURus; cULus; cCSAus FF15PA EMC FF15PA230UFC 250x250x112 223x223 230 V a.c. 18/17 110/123 96/108 cURus; cULus; cCSAus FF20A EMC FF20A230UEC 325x325x161 291x291 230 V a.c. 79/96 457/505 325/360 - Fandis ■ 19 V E N T I L A T I O N S Y S T E M S
