ダイナミックヘキサポッドステージ SIROCCO
SIROCCOは最大2トンの荷重での動作の再現が可能です。 このヘキサポッドは、液体の動きを研究したり、運動モデルに設定したり、車両をシミュレートしたりするために使用できます。 このソリューションは、運動発生器から独立した 6 自由度の測定システムを統合することができ、可動テーブルの位置をリアルタイムで制御することが可能になります。
このカタログについて
| ドキュメント名 | ダイナミックヘキサポッドステージ SIROCCO |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 549.2Kb |
| 取り扱い企業 | オーテックス株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

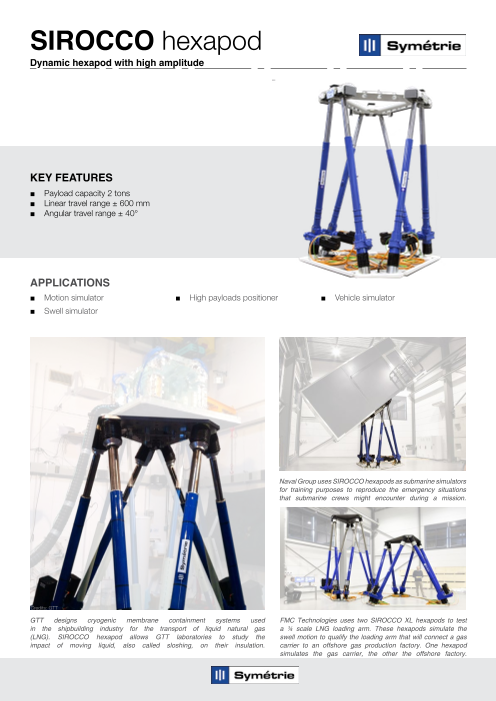

Page1
SIROCCO hexapod
Dynamic hexapod with high amplitude
KEY FEATURES
■ Payload capacity 2 tons
■ Linear travel range ± 600 mm
■ Angular travel range ± 40°
APPLICATIONS
■ Motion simulator ■ High payloads positioner ■ Vehicle simulator
■ Swell simulator
Naval Group uses SIROCCO hexapods as submarine simulators
for training purposes to reproduce the emergency situations
that submarine crews might encounter during a mission.
Credits: GTT
GTT designs cryogenic membrane containment systems used FMC Technologies uses two SIROCCO XL hexapods to test
in the shipbuilding industry for the transport of liquid natural gas a ¼ scale LNG loading arm. These hexapods simulate the
(LNG). SIROCCO hexapod allows GTT laboratories to study the swell motion to qualify the loading arm that will connect a gas
impact of moving liquid, also called sloshing, on their insulation. carrier to an offshore gas production factory. One hexapod
simulates the gas carrier, the other the offshore factory.
Page2
SIROCCO
Motion and positioning
Travel range Tx, Ty (mm) ± 600
Travel range Tz (mm) ± 500
Travel range Rx, Ry, Rz (deg) ± 40
Speed Tx, Ty, (mm/s) ± 2 000
Speed Tz (mm/s) ± 1 800
Speed Rx, Ry (°/s) ± 200
Speed Rz (°/s) ± 100
Acceleration Tx, Ty, Tz (mm/s²) ± 6 000
Acceleration Rx, Ry, (°/s²) ± 1 200
Acceleration Rz (°/s²) ± 600
Mechanical properties
Payload capacity (kg)
2 000
(vertical orientation only)
Motor type Brushless
Miscellaneous
Operating temperature range (°C) 0 to + 50
Size mobile platform (mm) Ø 3 350
Height in middle position (mm) ~ 2 850
Mass (kg) ~ 850
Cable length (m) 15
Outdoor
Wave basin
Extra Rz rotation in the mobile platform (C axis)
Options
Acquisition (storage of motions)
API
External real-time trajectory control (ERTT)
Controller
Interface Ethernet
Power supply 400 VAC (three-phase) / 250 A
The performances are specified for single axis motions, with all other axes at midrange and for a rotation center in the middle of the mobile platform.
Ø 3 350
z
y
x
x
Hexapod in middle position
10 Allee Charles Babbage - 30000 Nimes - France
+33 4 66 29 43 88 - contact@symetrie.fr - www.symetrie.fr
2 850
Datasheet subject to change without notice. All data are superseded by any new release. R230418
