最大耐荷重6t パワフルヘキサポッドステージ
AQUILON は、ラインナップの中で最も耐荷重の大きいヘキサポッドです。 6トンの重さを動かせます。 必要に応じて、より高いペイロード容量を備えたバージョンを実現できます。 AQUILON は主にうねりシミュレーション、スロッシング、防御 (砲塔テスト) アプリケーションに使用されます。
このカタログについて
| ドキュメント名 | 最大耐荷重6t パワフルヘキサポッドステージ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 385.4Kb |
| 取り扱い企業 | オーテックス株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

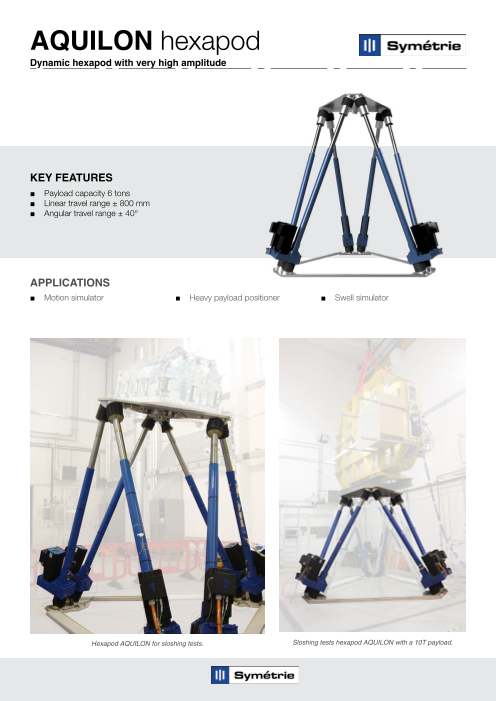

Page1
AQUILON hexapod
Dynamic hexapod with very high amplitude
KEY FEATURES
■ Payload capacity 6 tons
■ Linear travel range ± 800 mm
■ Angular travel range ± 40°
APPLICATIONS
■ Motion simulator ■ Heavy payload positioner ■ Swell simulator
Hexapod AQUILON for sloshing tests. Sloshing tests hexapod AQUILON with a 10T payload.
Page2
AQUILON
Motion and positioning
Travel range Tx, Ty (mm) ± 800
Travel range Tz (mm) ± 650
Travel range Rx, Ry, Rz (deg) ± 40
Speed Tx, Ty, (mm/s) ± 1 800
Speed Tz (mm/s) ± 1 600
Speed Rx, Ry (°/s) ± 200
Speed Rz (°/s) ± 100
Acceleration Tx, Ty, Tz (mm/s²) ± 7 000
Acceleration Rx, Ry, (°/s²) ± 1 200
Acceleration Rz (°/s²) ± 600
Mechanical properties
Payload capacity (kg)
(vertical orientation only) 6 000
Motor type Brushless
Miscellaneous
Operating temperature range (°C) 0 to + 50
Size mobile platform (mm) Ø 2 100
Height in middle position (mm) ~ 3 311
Mass (kg) ~ 3 000
Cable length (m) 15
Outdoor
ATEX compatibility
Customized platform design
Options
Acquisition (storage of motions)
API
External real-time trajectory control (ERTT)
Controller
Interface Ethernet
Power supply 400 VAC (three-phase) / 250 A
The performances are specified for single axis motions, with all other axes at midrange and for a rotation center in the middle of the mobile platform.
z
Ø 4 500
y
x
x
Hexapod in middle position
10 Allee Charles Babbage - 30000 Nimes - France
+33 4 66 29 43 88 - contact@symetrie.fr - www.symetrie.fr
3 311
Datasheet subject to change without notice. All data are superseded by any new release. R230419
