エネルギー見える化支援サービス

Confidential 東邦ガスグループのカーボンニュートラル化支援事業 エネルギー見える化支援 2024年10月 東邦ガスエナジーエンジニアリング株式会社

会社概要（東邦ガスエナジーエンジニアリング株式会社） • 2024年4月1日に、東邦ガスの業務用お客さま向けのガス・電気販売等の営業機能とグループ会社のエンジニアリング機能を統合し、新たに 「東邦ガスエナジーエンジニアリング」となりました。 • 世界的なモノづくり産業の集積地であり、成⾧性の高い中部地区“愛知・岐阜・三重”を中心にエネルギー事業など展開しています。 会社概要（2024年4月1日現在） 本社 名古屋市昭和区福江三丁目7番7号 設立 1985年10月1日 資本金 1億円（東邦ガス株式会社100%出資） 総売上高 7,060億7,300万円（2023年3月期連結） 従業員数 483名 ※東邦ガスグループ全体では6,191名 都市ガス設備の設計・施工・メンテナンス 各種プラント設備・電気設備の設計・施工・メンテナンス 主な事業内容 エネルギープラントの運転管理・維持管理 ガス事業、電気事業および熱事業等に関する業務の受託 カーボンニュートラルに係るコンサルティング・各種機器販売 1

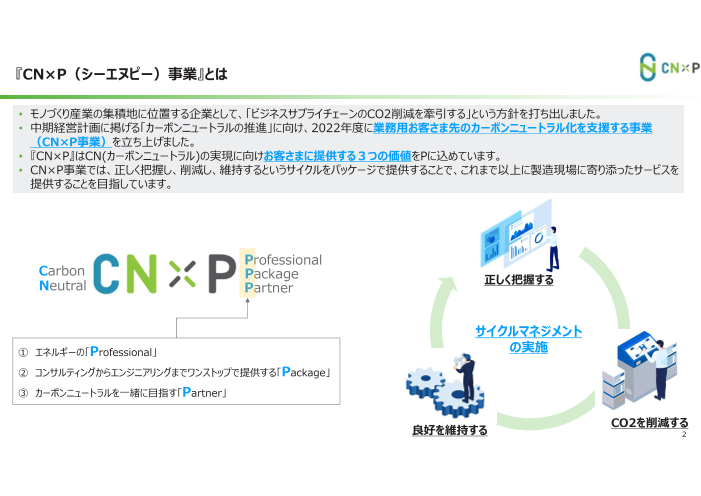

『CN×P（シーエヌピー）事業』とは • モノづくり産業の集積地に位置する企業として、「ビジネスサプライチェーンのCO2削減を牽引する」という方針を打ち出しました。 • 中期経営計画に掲げる「カーボンニュートラルの推進」に向け、2022年度に業務用お客さま先のカーボンニュートラル化を支援する事業 （CN×P事業）を立ち上げました。 • 『CN×P』はCN(カーボンニュートラル)の実現に向けお客さまに提供する３つの価値をPに込めています。 • CN×P事業では、正しく把握し、削減し、維持するというサイクルをパッケージで提供することで、これまで以上に製造現場に寄り添ったサービスを 提供することを目指しています。 Professional Carbon Package Neutral 正しく把握する Partner サイクルマネジメント ① エネルギーの「Professional」 の実施 ② コンサルティングからエンジニアリングまでワンストップで提供する「Package」 ③ カーボンニュートラルを一緒に目指す「Partner」 CO2を削減する 良好を維持する 2

CN×P事業の全体像 • 現状を正しく把握するための「CN支援サービス」を起点に「CO2削減を実現するエンジニアリング」へ繋げ、⾧期的には「CN燃料の供給」までワ ンストップでご提供します。 正しく把握する 削減する 良好を維持する ムダをなくす ●●をカエル CN支援サービス CNエンジニアリング（運用改善・設備導入） CNエンジニアリング（維持・保全） SBT認定取得支援 データ見える化支援 ※CN×Pの戦略商材は順次拡充予定 見える化を活用した 国際的に認められる 運用改善の検討や 設備のチューニング 形式での目標設定を支援 SBT策定に向け、 省エネ診断 再エネ 水処理 エネルギー等データの （蒸気・エア等） （太陽光・蓄電池） 見える化、集約化を支援 製品単位CO2排出量 見える化支援 メンテナンス 製品単位CO2排出量の 可視化と取得データを分析し、 省エネ・省CO2を支援 SBT 生産設備・ 高効率設備への入替 ｺﾐｯﾄﾒﾝﾄﾚﾀｰ 削減フォーム プロセス改善 supported by wastebox 燃焼講習会 CNRM策定支援（CNカーブ作成サービス） お客さまのエネルギー使用状況に合わせた 具体的な実行計画の立案を支援 水素サービス CNカーブの 打ち手を当社 CO2クレジットの創出・活用 グループで実現 ・ ・ ・ サイクルマネジメントの実施 3

エネルギー見える化のご紹介 4

カーボンニュートラルに向けた『見える化』のSTEP • 見える化システムの導入検討は、最終的にどの水準の見える化を目指すのか、というゴールの設定が必要になる。 • 特に、カーボンニュートラルを目指すには、エネルギーデータが“見える”という状態から、“改善・削減策を検討して実行する”ことが重要。 • さらに、改善・削減効果を商品に反映できると、取引先に対して他社との優位性を確保できる。 ステップ 4 価値を創造する 各担当部署 ステップ 3 エネルギー担当部署 ＋ ・実測データによりカーボンフットプリント(CFP) 改善する 製造部署 を算出できる ステップ 2 ・既存取引先や新規取引先に自社のCFPを ・分析データをもとに改善計画を立案できる 提示できる 分かる エネルギー担当部署 ・エネルギー担当部署と製造部署が部署間を ・省エネ活動の効果をCFPに反映し、 ステップ 1 横断して省エネ・改善活動ができる 他社との優位性を提示できる ・計測データを分析できる ・現場作業員が問題に気付き、 見える エネルギー担当部署 ・データを監視し、変化点や異常点を 即座に改善活動ができる 確認できる ・PCやスマホから計測データを遠隔で確認できる ・計測データをグラフィック表示させ ※CFPは、商品やサービスの原材料調達から ・検針表や請求書と計測データを照合できる 廃棄・リサイクルに至るまでのライフサイクル 関係者と内容を共有できる 全体を通して排出される温室効果ガスの ・アナログ検針の工数を削減することができる 排出量をCO2に換算して、商品やサービスに 分かりやすく表示する仕組みです。 5

エネルギー見える化システムの特徴 • コージェネレーションシステムのメンテナンス用に使用している遠隔監視システムを流用した構成です。 • 比較的安価に導入でき、高い拡張性が特徴です。 計測器 ① 電源、通信線不要 計測器は電池式のものを使用するため、付近に電源が無い場合でも設置可能です。 また、無線通信を活用することにより、信号線の敷設が不要となり、コストダウン、工期短縮が図れます。 ② クラウド活用 データをクラウドに保存することにより、監視PC以外にもスマホ等の機器からもデータの確認が可能です。 また、1分、1時間、1日等の等間隔のCSVデータのダウンロードも可能で、データ分析に活用できます。 ③ デマンド監視機能 ガス量のデマンド値（最大使用量）を監視し、超過前に警報メールの送信も可能です。（詳細後述） 更に、ON/OFF信号の送信も可能であり、ガス機器と接続してデマンド超過を回避するシステムも構築できます。 ④ 高い拡張性 使用するデータ入力機器は300点以上の信号を入力可能です。計測器、通信機器等を追加することで 都市ガス使用量以外のデータ（例えば生産設備の稼働データ）の見える化も可能です。（詳細後述） 6

エネルギー見える化システムの概要 • 東邦ガスグループのエネルギー見える化システムは、製造現場で柔軟に拡張性高く使用できるように設定しています。また、現場において最適な 省エネ検討ができるように、細かい粒度でデータ取得ができる設定としています。 項目 内容 取得データの粒度 1分毎 データのアップロード頻度 1分毎 (2-3分後にデータが閲覧できる) データ保持先 クラウドサーバ 出力 CSV出力可 拡張性① 取得できるエネルギーデータ 電気、ガス、水、エアー、蒸気など全てのエネルギー 拡張性② 取得できる設備データ 例) PLCから設備の稼働時間、回転数、吐出回数など 拡張性③ 各社計測器との連携 パルス発信機能付の各メーカーの計測器からデータ取得可能 例) azbil、三菱電機、愛知時計、オムロンなど 拡張性④ 生産管理データとの連携 生産データ(不良率、CT、品目、個数など)と連携させ、 カーボンニュートラルに向けた生産管理が可能 その他ご支援 データに基づいた省エネのご支援などが可能 7

エネルギー見える化システムのイメージ 計測器 子機盤 親機盤 電源 100・200V 電源 100・200V 電力計 ガスメータ 熱電対 有線接続 無線接続 920MHz 4G回線 クラウド 流量計 温湿度 圧力計 設置 生産ライン／ユーティリティ PCやスマホなど 工業炉 ボイラ コンプレッサ 空調 生産設備 子機盤でデータを中継 親機盤でデータを受信 [サイズ:300×200×150] [サイズ:300×400×400] 8

【ご参考】エネルギー見える化支援の画面イメージ（一部） データ取得時間 受電電力 号発電機 受電電力、発電機 契約デマンド 号発電機 9

CN支援サービス ～常設見える化システム～ • 調達様、仕入先様の⾧期的な管理工数低減のため、クラウドシステムを活用して排出量情報管理や削減進捗管理・フォローが出来るシステム の構築を支援いたします。 実現できること サービスの流れ 具体的イメージ STEP 無線センサーの設置 エネルギー使用量のリアルタイム確認 1 ガス・電力メーターやパルス発信機能付きメーター へのセンサー設置 ガス・電気のデマンド発生前の 事前アラーム STEP データの取得 2 エネルギー (ガス・電気・水 等)、設備の稼働、 CO2濃度・外気温度等のデータを取得 データを活用した運用改善サービス (オプション) STEP モニタリング 具体的な機能 3 どこからでも24時間お手軽に監視 • CO2排出計算 • 削減目標の設定 • 削減の進捗管理 10
