水素利用ワンストップサービス
水素のことなら東邦ガスグループにご相談を
東邦ガスエナジーエンジニアリング株式会社
2025年4月 第１版
Page2
水素利用ワンストップサービス

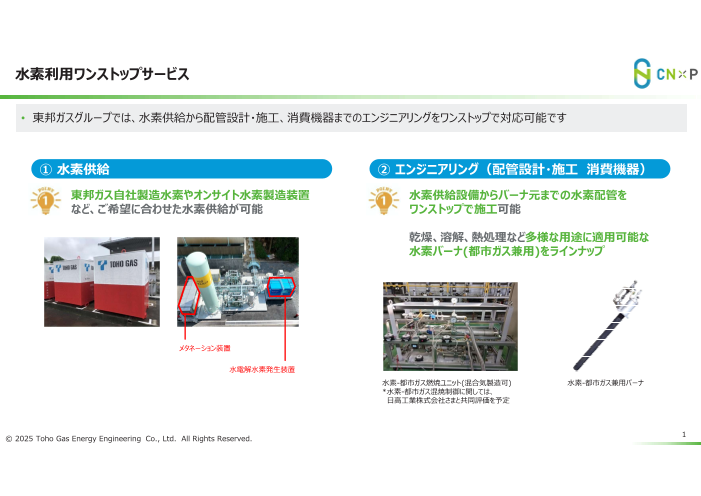

• 東邦ガスグループでは、水素供給から配管設計・施工、消費機器までのエンジニアリングをワンストップで対応可能です
① 水素供給 ② エンジニアリング（配管設計・施工 消費機器）
東邦ガス自社製造水素やオンサイト水素製造装置 水素供給設備からバーナ元までの水素配管を
など、ご希望に合わせた水素供給が可能 ワンストップで施工可能
乾燥、溶解、熱処理など多様な用途に適用可能な
水素バーナ(都市ガス兼用)をラインナップ
メタネーション装置
水電解水素発生装置
水素-都市ガス燃焼ユニット(混合気製造可) 水素-都市ガス兼用バーナ
*水素-都市ガス混焼制御に関しては、
日高工業株式会社さまと共同評価を予定
© 2025 Toho Gas Energy Engineering Co., Ltd. All Rights Reserved. 1
Page3
水素利用ワンストップサービス

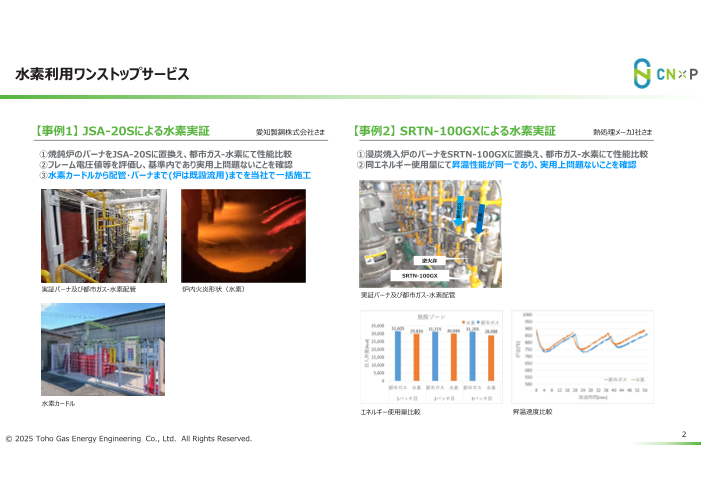

【事例1】 JSA-20Sによる水素実証 愛知製鋼株式会社さま 【事例2】 SRTN-100GXによる水素実証 熱処理メーカJ社さま
①焼鈍炉のバーナをJSA-20Sに置換え、都市ガス-水素にて性能比較 ①浸炭焼入炉のバーナをSRTN-100GXに置換え、都市ガス-水素にて性能比較
②フレーム電圧値等を評価し、基準内であり実用上問題ないことを確認 ②同エネルギー使用量にて昇温性能が同一であり、実用上問題ないことを確認
③水素カードルから配管・バーナまで(炉は既設流用)までを当社で一括施工
逆火弁
SRTN-100GX
実証バーナ及び都市ガス-水素配管 炉内火炎形状（水素）
実証バーナ及び都市ガス-水素配管
水素カードル
エネルギー使用量比較 昇温速度比較
© 2025 Toho Gas Energy Engineering Co., Ltd. All Rights Reserved. 2
Page4
将来のカーボンニュートラル、足元の省エネを同時実現 ～工業用ガスバーナ～
• 同一バーナで、都市ガス・水素とも燃焼可能 ～水素でも大防法基準のNOx性能～
• 業界最高水準の省エネ性 ～熱効率70%以上～（SRTN-100GX/GIH-35）
幅広い用途での直接加熱炉向け 雰囲気熱処理等の間接加熱炉向け 非鉄金属(アルミ等)溶解・保持炉向け
JSA-20S 日本ファーネス株式会社技術協力品 SRTN-100GX 株式会社ナリタテクノ共同開発品 GIH-35 株式会社正英製作所共同開発品
部品交換無しで オリフィス１枚の交換のみで水素-都市ガスの切替可能 ベンチュリミキサの追加で水素-都市ガスの切替可能
水素-都市ガス切替可能 現在耐久評価中であり、今年度商品化予定 (都市ガス仕様は販売中)
プレート入替のみ
金属加熱炉
NOx基準
180ppm
以下を実現 金属加熱炉NOx基準 金属加熱炉NOx基準
180ppm以下を実現 ベンチュリミキサ 180ppm以下を実現
(排ガス再循環)
業界最高水準 業界最高水準
熱効率75% 熱効率70%
都市ガス火炎 水素火炎 熱交換部 熱交換部
© 2025 Toho Gas Energy Engineering Co., Ltd. All Rights Reserved. 3
Page5
バーナの省エネ・保全管理に向けた、最適な空気比管理を実現 ～空気比見える化システム～
設備に合わせた空気比測定システムを設計・施工
密閉炉、間接加熱バーナ等(排ガス測定が可能な炉等) 非密閉炉、乾燥炉等(排ガス測定が困難な炉等)
酸素センサーによる見える化 差圧発信器による見える化
当社施工範囲 当社施工範囲
都市ガス
排気 排気温度センサ
燃焼エア 都市ガス
※受信機器以降は記載省略
酸素センサ 排気
オリフィス流量計
燃焼エア ※受信機器以降は記載省略
発信機器
記録計
PLC
発信機器
記録計
差圧発信器 PLC
排気筒 （デジタルマノスターゲージ）
酸素センサ
オリフィスプレート
バーナ デジタルマノスター
© 2025 Toho Gas Energy Engineering Co., Ltd. All Rights Reserved. 4
Page6
バーナの省エネ・保全管理に向けた、最適な空気比管理を実現 ～空気比見える化システム～
製造現場担当者と管理者の双方での見える化も可能
見える化システムの概要 製造現場での見える化例
①ガス・電力・蒸気・エア・水・空気比等様々なニーズに対応
②電源・通信線不要
④最小1分単位でデータ確認可 事務所での見える化例
③クラウド活用
© 2025 Toho Gas Energy Engineering Co., Ltd. All Rights Reserved. 5
Page7
ご相談・お見積りは無料です。
お気軽にご相談ください。
東邦ガスエナジーエンジニアリング株式会社
東邦ガスエナジーエンジニアリングのCN×P
https://biznex.tohogas.co.jp/cnpartners/index.html
