自動画像検査に必要な機能を集約 AI画像処理コントローラー Vb Vision

製品カタログ

外観検査など、あらゆる画像検査プロジェクトに対応

外観検査をはじめ画像検査に求められる要求は日々、高度化・複雑化しています。
バリッジはこれまで、 長年外観検査の分野で最先端な開発を行ってきました。
「もっとシンプルに!」「顧客要求にあったカスタマイズを!」
既存のソリューションに満足することなく、理想のソリューションを追求した結果、
バリッジのノウハウを体現したVb Visionにたどり着きました。

◆詳しくはカタログをダウンロードしご確認ください

このカタログについて

ドキュメント名 自動画像検査に必要な機能を集約 AI画像処理コントローラー Vb Vision
ドキュメント種別 製品カタログ
ファイルサイズ 3.1Mb
取り扱い企業 株式会社バリッジ (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

Game Changer New Generation Machine Vision
Page2

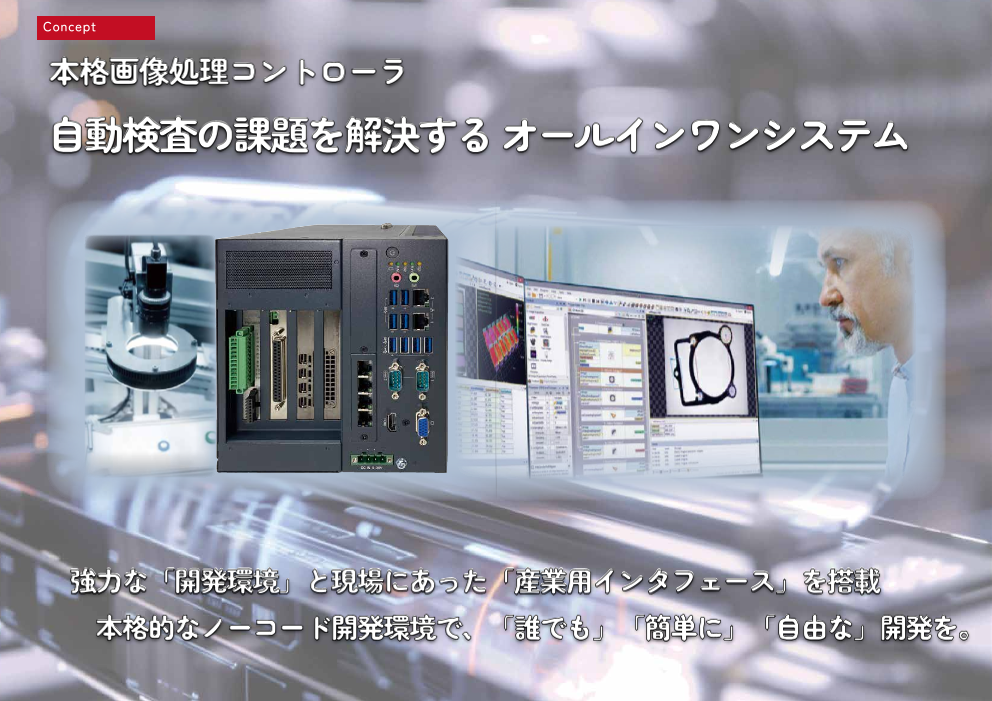

C o n c e p t 外観検査、  工程まるごと全部 Vb Vision Vb Visionは、外観検査に必要なソフトウェアとハードウェアをパッケージ化したソリューションです。 ソフトウェアはZEBRA社のAuroraVision Studio™をベースに当社が独自開発した機能をアドオン、当社のノウハウを反映しています。外観検査、寸法測定検査、アライメント、OCR等の2D検査をはじめ3Dセンサーを組み合わせた3次元形状検査などの最適なソリューションです。  カメラ・照明等の光学機器との接続、検査基準に合わせた検査判定システム構築、検査結果データやライン上の装置との連携までオールインワンで提供することが可能です。 2 3
Page3

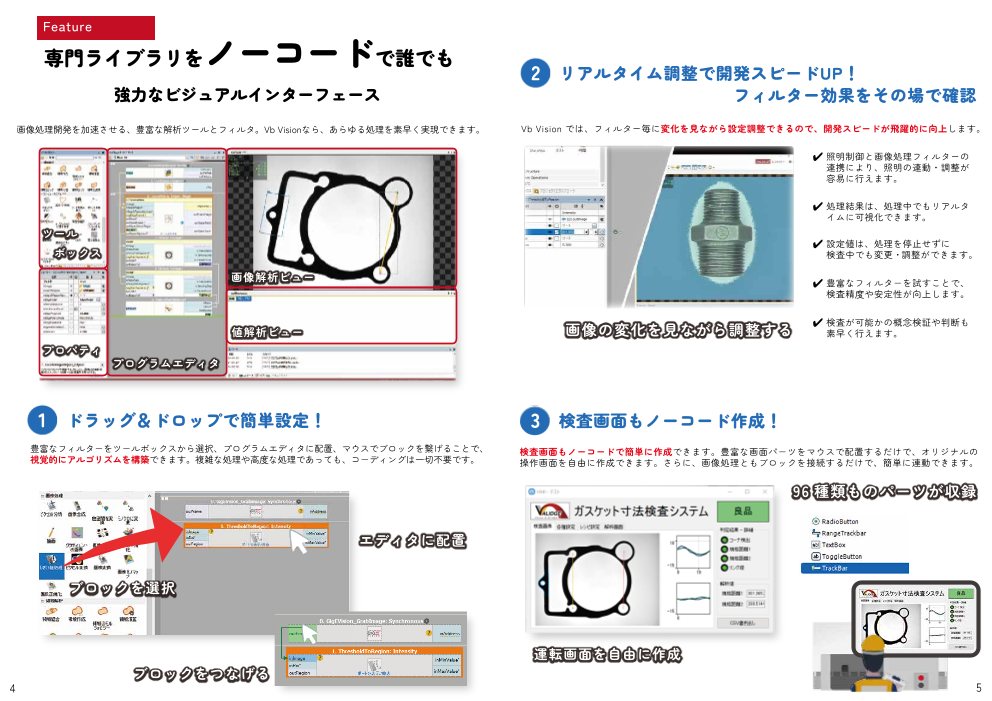

C o n c e p t 開発は時短 導入後の処理も高速 開発工数、従来比1/10の実現を目指す ●光学機器の接続設定から、プログラム開発、PLCやコンベア・産業用のモーター等の  周辺機器制御、運用画面の制作まですべてノーコード ノーコード操作とは、各種接続設定、画像処理フィルタや制御フィルタが画面上のアイコン表示(ブロックプログラミング)。 ドラッグ&ドロップの直感的な操作で本格的な開発ができます。 ノーコード開発を支援する強力なインターフェース 運用時、検査工程で表示させる画面(HMI) 周辺機器の制御設定 ●マッスル製COOL MUSCLEと直結 ●ドライバーレスクローズドループ制御可能 ●電動スライダーやロボットも制御可能 4 5
Page4

C o n c e p t ●リアルタイムキャリブレーション 高速処理 適切な検出のために各種パラメータの調整が必要ですが、VbVisionではリアルタイムに処理を反映した画像で確認しながら、 設定 や調整可能。表示機能を活用することで画像処理を実際に作りながら考えていくことができます。 ●SIMD&マルチコアプロセッサー 最適化 高速な画像認識処理のためには、複数のデータポイントに対して同時に一つの命令を実行することで処理を加速するSIMD(Single Instruction Multiple Data)技術が有効とされています。 VbVision のFilter 処理はSSE、AVX、NEONといったSIMDテクノロジーとマルチコアプロッセッサーに最適化されています。 処理中にパラメータを自由に変更し、そ  そのためマウス操作で作成するブロックプログラミングですが、処理速度は従来の言語や他製品と比較しても遜色がありません。 の結果をリアルタイムに確認できます。 ●処理速度ベンチマーク Filte(r 処理) VbVision 他社 OPEN CV 4.2  Image negation 0.030ms 0.032ms 0.025ms Addto images(pixel by pixel) 0.029ms 0.047ms 0.036ms Image deiffrence(pixel by pixel) 0.036ms 0.045ms 0.030ms RGB to HSV conversion(3×UNIT8) 0.127ms 1.026ms 0.129ms Gauss filter 3×3 0.031ms 0.035ms 0.037ms Gauss filter 5×5 0.033ms 0.073ms 0.052ms Gauss filter 21×21 0.311ms 0.355ms 0.240ms Mean filter 21×21 0.100ms 0.102ms 0.291ms Image erosion 3×3 0.030ms 0.035ms 0.050ms Image erosion 5×5 0.030ms 0.036ms 0.059ms 処理中でもプロファイルを表示させ、欠陥の画像濃度をリアルタイムで Sobel garadient magnitude(sum) 0.032ms 0.035ms 確認できます。 Sobel garadient magnitude(hypot) 0.034ms 0.040ms Threshold to region 0.043ms 0.076ms Spiltting to region 0.119ms 0.206ms Bilinear image resize 0.131ms 0.108ms 0.052ms ●解析機能 さらに、実行時間の解析機能があるため どの処理で時間がかかっているかが一目瞭然で、改良アップデートもスムーズ それぞれの実行時間を表示できるので、タクトタイムの計算や各処理の 最適化などに役立ちます。 プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ プ 6 7
Page5

F e a t u r e 3,000 検査例 種以上のライブラリー、 読取・寸法・形状・有無・計測・角度等 あらゆる検査に対応 Vb Visionには、標準ベースの画像取得から、低レベルの画像処理、テンプレートマッチング、測定、バーコードリーダーなどの 既製ツールまで、産業用画像検査・解析アプリケーションを作成するための包括的なライブラリが標準装備。 ● ツール カテゴリ―例 Low-level Tools High-level Tools Hardware Support 配列 1Dエッジ検出 カメラのサポート 寸法計測 ピクセル計測 高さ3D計測 基本 1D エッジ検出 3D GenICam データの分類 2D エッジ検出 GigE ビジョン データフロー バーコード ハードウェアサポート フィルムストリップ カメラのキャリブレーション ジオメトリ 2D データコード ジオメトリ 3D ディープラーニング ヒストグラム フーリエ解析 画像 HandEyeCalibration キャリブレーション OpenCV ハフ変換 パス 画像解析 ポイント3Dグリッド 画像の分割 プロファイル 光学式文字認識 カプセル形状計測 チップ有無計測 メーター読取 キュー セグメンテーション 3D 領域 形状調整 形状領域 形状フィッティング サーフェス解析 形状フィッティング3D システム テンプレートマッチング テクスチャ分析 穴位置計測 錠剤検査 粒分類検査 角度計測 欠陥検知 位置決め 8 9
Page6

F e a t u r e 産業用カメラメーカー各社に対応 複雑な照明制御もカンタン 要求に合ったカメラや照明を各社メーカーから選択できます。 照明の揺らぎ・影などの影響を極力排除するための複雑な照明制御にも対応。検出したいキズなどの欠陥や、認識したい文字など WEBカメラから高画素産業用カメラ、16Kラインカメラにも対応。 が、はっきりと分かる検査画像の撮像環境が構築可能。 ●フォトメトリックステレオ法にも対応 今までの照明方法では認識が難しかった傷や刻印文字、あるいは、均一の照明が難しい対象物などを、 複数異なる照明による画像を撮像して欠陥や文字を検出 活用例 ラベル部分の点字検出 検出対象を浮かび上がらせるのに優れている フォトメトリックステレオ法で撮像 点字部分の検出に成功 接続設定もドラッグ&ドロップ ●パルス制御や同期制御等、複数の照明構成でさまざまなパターンの画像取得にも対応 カメラ接続&設定、照明制御もノーコード操作で簡単設定。 照明の発光エリアを分割して高速切り替え発光! カメラと照明を高速に同期させ撮像。照明のパターンを切り替えることで、対象となる凹みや傷に対して異なる方向から照明が照 射されることで、複数の異なる陰影を持つ画像を収得可能。 これらの複数の画像を画像処理で分析することで、欠陥を分離強調することができます。最大300khzで高速切り替え発光にも対応 産業用カメラからWEBカメラ、GigEVisionやGenICam規格のカメラならブロックが準備されているので、画像取り込も簡単。 16分割高速照度差ステレオコントローラ フラット照明を縦・横それぞれ4分割して順次点灯させた例 10 11
Page7

F e a t u r e 検査画面・操作パネルも思いのまま グラフィカルインターフェース(操作画面)作成もプログラミング不要 現場にあわせた運用を強力にサポート ドラッグ&ドロップで作成 ソフトウェア環境としてグラフィカルデザイナーが統合されており、運用時のグラフィカルインターフェース(操作画面)を素早く 検査画面を作る為のボタンやメーター、その他多くの表示用部品やアイコンを 簡単に作成することができます。 予め用意しており、目的の表示画面を短時間で作ることが出来ます。 ●操作画面の作成は、3つのステップの繰り返し 画像処理を行った結果を画面に表示したり、 自社のロゴを表示させることも可能です。 認証機能やレシピ機能を利用すれば、 判定しきい値の設定画面に認証を設けることなども可能です。 ①HMI ControlsからHMI Editorに配置したいコントロールアイコンをドラッグ&ドロップ ②選択したコントロールのプロパティを設定 ③コントロールの入力・出力をProgram Editorの適切なフィールドポートにドラッグ&ドロップで接続 12 13
Page8

F e a t u r e もちろんAI対応 ●異常検知 異常検出 この技法は、異常な(異常な、または予期しない)サンプルを 検出するために使用される。正常な外観のモデルを学習する これまでのルールベースでは難しかった分野の検査にも対応 ために、欠陥のないサンプルのセットを必要とするだけで す。オプションとして、許容できるばらつきの閾値をより明 確にするために、いくつかの欠陥サンプルを追加することが できます。このツールは、可能性のあるすべてのタイプの欠 陥を指定することが困難な場合や、単に負のサンプルが利用 A(I DeepLearning) ルールベース できない場合に特に有用です。このツールの出力は、分類結 果(正常または欠陥)、異常スコア、画像内の異常の(大まか 合格基準を明文化しにくい 良品基準が明確 な)ヒートマップ。 適した検査 良品・不良品のバリエーションが多い 公差基準が明確 画像検査の信頼性が99%であればよい 画像検査の信頼性は100%必要 地肌の状況が一様でない表面の傷や 寸法測定・面積計測 ムラ検査 ●特徴検出 食品、農産物、配管、木材等、形状が コード読取 画像内のピクセル単位の特徴を検出。複雑な背景の中から特定のオブジェクトを検出 一定でない物の選別や検査 具体的検査例 プラスチック成型品などの複雑な形状の 有無の確認 検査 模様のあるテキスタイルの検査 基盤の部品位置の検査 医療の画像診断 印刷物の検査 ●OCR 画像内の文字を検出して認識 特徴検出 特徴検出(セグメンテーション) - このテクニックは、画像内の1つまたは複数のクラスのピクセル単位の特徴を正確にセグメンテーションするために使用されま す。各クラスに属するピクセルは、学習ステップでユーザーによってマークされなければならない。この手法の結果は、各クラスの確率マップの配列となります。 ●分類 画像内オブジェクトの検出・分類 従来のOCR技術では対応が困難であった文字認識に対応 文字がぼやけていたり、損傷していたり、歪んでいたり、見えにくかったり、金属表面が反射していたりするような、困難な文字認識プロジェクトに対応します。 ミックスナッツは、様々な種類のナッツから構成されている。パッケージに含まれるナッツの割合は、ラベルに印刷された原材料リストに従わなければならない   ため、各タイプのナッツが正しい数だけパッケージされることを確認しなければならない。。インスタンスセグメンテンションツールは、それぞれのブジェクト  何千もの異なる画像サンプルを使用して事前にトレーニングされているため、トレーニングしない状態でも最高~97%の精度で稼働させることができます。 (ナッツ)を認識して分類マークを返すことができる。 マシンビジョンの専門知識がなくても、わずか数ステップで高精度なOCRアプリケーションを作成できます。 ●AIによる卵検査 ●位置検出 14 15
Page9

F e a t u r e AIモデル開発もドラッグ&ドロップ AIとルールベースを組み合わせ、 ブロックプログラミングでカンタンにAI(Deep Learning) を利用出来ます ハイブリッド運用も可能 ルールベースとAIをノーコードで組み合わせたハイブリット検査を行うことで、 AIモデルのトレーニング手順 例えば、異常の検出はAI、異常の程度を閾値を用いて合否判断させることができます。 ブラックボックスと言われてきたAI検査の判定基準を明確化する事ができAI検査にありがちな曖昧さを排除。 画像データの収集 1 学習用の画像(OK画像とNG画像)を20~50枚程度用意するだけで、簡単にDeep Learningを始めることが可能。 その際、対象物の向き・照明・大きさをできるだけ一定であれば、学習しやすくなります。 目的に応じた学習例 ●異常検出  OK画像のみ学習させる ●特徴検出(セグメンテーション)  欠陥を教える作業(アノテーション)が必要 ●分類  それぞれの画像にラベルをつける ●位置検出  画像内のキーポイント、特徴的な部分、小さなオブジェクトを  正確に特定して学習させる トレーニング 2 ツールエディタを開き、トレーニング画像をアップロードしトレーニングを開始します。 ハイブリッド運用する際も、ブロックプログラミングで簡単に設定することができます。 実行 3 プログラムを実行、結果検証する。 結果が十分に満足いくまで、①②を繰り返す 16 17
Page10

FLei naetuUrpe SSEとマルチコアの最適化 ソフトウェエアはSSE/AVX/NEONテクノロジとマルチコアプロセッサ用に積極的に最適化して設計されて います。本システムは世界最高速レベル。 Vb Visionのソフトウェアは、SSE/AVX/NEON技術とマルチコ アプロセッサ用に最適化されています。しかし、これらの技 術だけで達成できる高速化は限界があり、特定のオペレータ に大きく依存します。  単純なピクセル単位の変換速度は、SSE技術を使ってもす でにメモリ帯域幅の限界に達しています。一方、ガウス平滑 化などのより複雑な画像処理関数は、C++による最適化のみ と比較して、実行時間を10倍も短縮できます。 現場に最適化した各種設定が可能 OSのROM化対応 ROM化されたOSは物理的に書き換え困難なメモリに保存されるため、起動速度野向上やセキュリティの強化を図ること可能。 PowerON起動対応 電源オンでシステムを自動的に起動させることができます。 セキュリティ機能 検査ロジックや各種パラメータを変更する際には、パスワード入力を求めるなど利用者に応じた権限設定が可能。 コンパクト・柔軟なリモートIOユニット 導入現場に応じた運用ができます。 制御盤などに取り付けることが可能な組み合わせ自由のリモートIOユニット ・デジタル入出力モジュール ・タイムスタンプDIOモジュール ・位置測定モジュール ・温度入力モジュール ・アナログ入出力モジュール 18 19
Page11

L i n e U p 用途に合わせたラインナップ 豊富なモジュール 求められるシステム構成を実現するための豊富なモジュール エントリーモデル 複数カメラ高速モデル AI対応モデル ルールベース専用。 複数台のカメラを使用し対象物が高速搬送 AI向けGPUを搭載した上位モデル カメラ1~2台の比較的シンプルな検査向 されるなど比較的なハイレベルな検査向 ハイレベルなAI画像検査向 VB-3Sシリーズ VB-3Mシリーズ VB-3AIシリーズ CC-LINK CoaXPress Camera Link 仕様 LED 120W LED 60W 外付けLED照明 外付け シリーズ VB1 Series VB3 Series VB3 Series VB3 Series VB3 Series VB3 Series コントローラ スマートリレー 外観 RTX4000 RTX2000 Ada RTXA1000 SFF Ada 型式 VB-1S0PRO VB-3S0PRO VB-3M2PRO VB-3H4PRO VB-3AIS2PRO- VB-3AIH4PRO- 2000A 4000A CPU Core i5 Core i5 Core i7 Core i9 Core i5 Core i9 メモリ 8GB 32GB 32GB 64GB 32GB 64GB 各種通信機器をサポート 容量 64GB 512GB 512GB 1TB 1TB 2TB 10世代Intel CPUをサポート、グラフィックボードから照明電源、 I/O、USB、COM、LAN、10GigEやCamera Linkなど各種通信機能をサポートしています USB 3 x USB 3.2 (Gen2) 2 x USB3.2 (Gen2) 2 x USB3.2 (Gen2) 2 x USB3.2 (Gen2) 2 x USB3.2 (Gen2) 2 x USB3.2 (Gen2) 1 x USB 2.0 6 x USB3.2 (Gen1) 6 x USB3.2 (Gen1) 6 x USB3.2 (Gen1) 6 x USB3.2 (Gen1) 6 x USB3.2 (Gen1) GigE 2 x 1GbE 1 x 2.5GbE 2+4 x 1GbE 2+4 x 1GbE 2+4 x 1GbE 2+4 x 1GbE 2+4 x 1GbE シリアル 4 2 2 2 2 2 EtherCAT、EtherNetIP、Cc-Linkなどフィールドネットワークにも対応可能 I/O 入力 8 入力 16 入力 16 入力 16 入力 16 入力 16 外付各種コントローラーとも連携 出力 8 出力 8 出力 8 出力 8 出力 8 出力 8 空きスロット ー 0 2 2 0 2 AI機能 ー ー ー ー NVIDIA RTX 2000 NVIDIA RTX 4000 Ada 16GB SFF Ada 20GB 20 21
Page12

S u p p o r t 技術者向け 安心のサポート これまでプログラミング言語を用いて開発を行っていたエンジニア向けの機能もございます。 技術サポートについては、コントローラー・コントローラ内部システム・画像処理技術・ソフトウェア・照明やカメラなど 光学機器などを熟知している、弊社エンジニアが対応するため、レベルの高いサポートが可能です。 ●C++ Code Generator グラフィカルな環境で素早くアルゴリズムのプロトタイプを作成し、それをC++や.NETに変換したり、C++コードを自動生成するこ ● ハードウェアサポート とができます。 ビジョンアプリケーションやプログラミング言語に精通しているプログラマは、完全にカスタマイズされたコードやライブラリで 弊社保証規定に基づき、納品日から1年間は、センドバック方式の無償修理や交換対応いたします。 開発するを好みます。Vb-Visionソフトウェアを動かす「エンジン」として、プログラマはカスタムプログラミングを完全にコント ロールするができます。 ● テクニカルサポート お客様からご質問が多いフィルタに関することから、操作・設定内容、画像処理技術、 ●ユーザーフィルタ 機器の連携など検査システムを構築する様々ご質問に対応する、ソフトウェアサポートがご購入後1年間含まれています。 ユーザフィルタは C/C++ で記述され、上級ユーザはほとんど制約なしに 機能を拡張することができます。新しいカメラモデルの サポート、外部デバイスとの通信、アプリケーション固有の画像処理操作の追加などに使用できます。 ● 継続テクニカルサポート(オプション) 例は、基本的なユーザフィルタのソースコード全体です。この例では、フィルタは 8 ビット画像に対して単純な閾値演算を行って います。 2年目以降のソフトウェア技術サポートやソフトウェアのアップデートが継続して必要な場合は、 別途オプションで対応させていただいておりますのでご安心ください。 ● 遠隔サポート(オプション) お客様の回線や閉域網を使用した遠隔サポート対応を別途オプションで対応させていただいておりますのでご相談くださ い。この場合遠隔での設定や調整対応も致します。 ● 画像処理構築(オプション) お客様のお困りごと、弊社でソフトウェアの作成を行います、遠隔サポートとのセットになります。 22 23
Page13

お問合せ先 株式会社 バリッジ 〒532-0012 大阪市淀川区木川原3-2-12 TEL:06-6302-9191
