フルソフトウェア制御で高品質・高品位溶接を実現

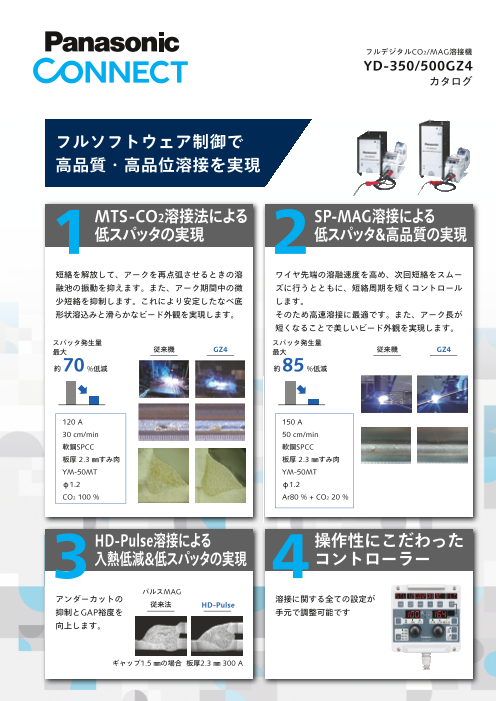

フルデジタルCO2/MAG溶接機 YD-350/500GZ4 カタログ フルソフトウェア制御で 高品質・高品位溶接を実現 MTS-CO2溶接法による SP-MAG溶接による 低スパッタの実現 低スパッタ&高品質の実現 短絡を解放して、アークを再点弧させるときの溶 ワイヤ先端の溶融速度を高め、次回短絡をスムー 融池の振動を抑えます。また、アーク期間中の微 ズに行うとともに、短絡周期を短くコントロール 少短絡を抑制します。これにより安定したなべ底 します。 形状溶込みと滑らかなビード外観を実現します。 そのため高速溶接に最適です。また、アーク長が 短くなることで美しいビード外観を実現します。 スパッタ発生量 スパッタ発生量 最大 従来機 GZ4 最大 従来機 GZ4 約70 %低減 約85 %低減 120 A 150 A 30 cm/min 50 cm/min 軟鋼SPCC 軟鋼SPCC 板厚 2.3 ㎜すみ肉 板厚 2.3 ㎜すみ肉 YM-50MT YM-50MT φ1.2 φ1.2 CO2 100 % Ar80 % + CO2 20 % HD-Pulse溶接による 操作性にこだわった 入熱低減＆低スパッタの実現 コントローラー パルスMAG アンダーカットの 従来法 溶接に関する全ての設定が HD-Pulse 抑制とGAP裕度を 手元で調整可能です 向上します。 ギャップ1.5 ㎜の場合 板厚2.3 ㎜ 300 A

■溶接電源 ■コントローラー 品番 － YD-350GZ4 YD-500GZ4 品番 YD-00DHR1（ケーブル長： 2 m） 定格入力電圧 V AC 200※1（変動許容範囲： 180～242） 延長ケーブル（オプション） YV-005DH1A: 5 m、 YV-010DH1A: 10 m 相数、定格周波数 － 三相、50 Hz/60 Hz ■溶接用トーチ（選択してください）GZ4専用トーチスイッチ3Pタイプ 定格入力 － 17.7 kVA（16.0 kW） 28.8 kVA（27.5 kW） 品番 定格 冷却 電流（A） 方式 使用率（％） 適用ワイヤ径（mm） ケーブル長（m） 備考 最高無負荷電圧 V DC 78 DC 82 YT-20CS4TAB 200 空冷 50（CO2）・25（MAG） （0.8）/0.9（/ 1.0）（/ 1.2） 3 定格使用率（10分周期） % 60 100 YT-35CE4TAB 350 空冷 20（CO2）・20（MAG） （0.9）（/ 1.0）/1.2 3 軽量タイプ パルス無 DC 30～500 出力電流調整範囲 A DC 30～350 YT-35CS4TAB 350 空冷 45（CO2）・35（MAG） （0.9）（/ 1.0）/1.2（/ 1.4） 3 パルス有 DC 30～400 YT-50CS4TAB 500 空冷 40（CO2）・35（MAG） （1.2）/1.4（/ 1.6） 3 出力電圧調整範囲 V DC 12～36 DC 12～45 YT-50CSG4TAB 500 空冷 20（パルス MAG: 350A） （1.2）/1.4（/ 1.6） 3 パルス MAG用 制御方式 － IGBT インバーター方式 ＊適用ワイヤ径の（　）は別途オプション部品が必要です。　＊使用率はJIS規格に基づきます。 メモリー機能 － 50 チャンネル 記憶 ・ 再生 CO2/MAG/MIG ■ガス調整器 溶接法 － CO2/MAG/MIG パルス MAG/ パルス MIG YX-25AD1 CO2/MAG/MIG用 波形制御機能 － デジタル設定 ●電源設備容量および必要ケーブルの太さ CO（2 100 ％） 項　目 溶接電源 YD-350GZ4 YD-500GZ4 適用溶接ガス － MAG（Ar: 80 %、CO2: 20 %） 商用電源の場合 kVA 17.7以上 28.8以上 ステンレス MIG（Ar: 98 %、O2: 2 %） 電源設備容量 エンジン発電機の場合 kVA 35.4以上 57.6以上 適用ワイヤ径 mm 0.8/0.9/1.0/1.2 1.2/1.4/1.6 ヒューズ（B種（）ノーヒューズブレーカ） A 60（75） 100（100） 適用ワイヤ材質 － 軟鋼／軟鋼 FCW／ステンレス／ステンレス FCW 入力側ケーブル（端子穴） mm2 14以上（M5用） 22以上（M5用） プリフロー時間 s 0.0～10.0（0.1単位で調整可能） 接地ケーブル mm2 14以上 14以上 アフターフロー時間 s 0.0～10.0（0.1単位で調整可能） ※記載内容は「内線規程 JEAC8001－2005」を基にしています。 アークスポット時間 s 0.3～10.0（0.1単位で調整可能） 入力電源端子 － 端子台（M5 ボルト止め） ■オプション（必要に応じて別途お買い求めください。） 出力端子 － 銅板型端子（M8 ボルト付属） ■接続ケーブル 外形寸法（幅×奥行×高さ）mm 380×550×640 ※2 378×543×896 ※2 品番 ケーブル長 品番 ケーブル長 品番 ケーブル長 質量 kg 52 77 YV-305GZ4A 38 mm2 5 m YV-605GZ4A 60 mm2 5 m YV-810GZ4A 80 mm2 10 m ※1. 公称電圧： 200/220 V に対応しています。 YV-310GZ4A 38 mm2 10 m YV-610GZ4A 60 mm2 10 m YV-815GZ4A 80 mm2 15 m ※2. 奥行寸法には後面の入力電源端子カバーは含みません。　＊電圧検出線（5 m）付属 YV-315GZ4A 38 mm2 15 m YV-615GZ4A 60 mm2 15 m YV-820GZ4A 80 mm2 20 m ■ワイヤ送給装置 YV-320GZ4A 38 mm2 20 m YV-620GZ4A 60 mm2 20 m 備考　パワーケーブル ×1、制御ケーブル ×1、ガスホース ×1 品番 YW-35DH1 YW-50DH1 ※500GZ4 は 60 mm2 以上かつご使用の状況に合わせて選択してください。 接続可能トーチ CC 取付金具接続方式 その他 定格電流 350 A 500 A 品名 品番 備考 ※4.溶接電源の治具端子台には電流計／電圧 適応ワイヤの種類 軟鋼／軟鋼 FCW ／ステンレス／ステンレス FCW 治具端子ユニット DEU00535 ※4 計／ガスチェックを標準装備しています。 一時停止／非常停止／電流検出をご利用 適応ワイヤ径 （0.8）/0.9（/ 1.0）/1.2 mm※3 1.2/1.4（/ 1.6） mm※3 ロボット通信ユニット DEU00533 ※5 の場合は、別途オプションの治具端子ユニッ コントローラーユニット DEU00580 ※6 ワイヤ駆動機構 2 駆 2 従方式 トが必要です。 自動機用ワイヤ送給装置 YW-35DH1TAN 350GZ4用 ※5.パナソニック製ロボットの溶接電流として使用 スプール軸 ブレーキ付 YT-CAT353T38 空冷 2 m、カーブド型 する場合は、別途オプションのロボット通信ユ 自動機用溶接トーチ ケーブル ・ ホース長 制御／パワーケーブル： 1.8 m、ガスホース長： 4.8 m YT-CAT353T39 空冷 2 m、ストレート型 ニットが必要です。 自動機用トーチクランプ TFM00167 ※6.コントローラーを溶接電源に接続します。 質量 17 kg 18kg ※7.溶接電源側に別売品 アナログインターフェイス YC-001UH1 ※7 ロボット通信ユニット：DEU00533が必要です。 ※3. （ 　）は別売オプションで対応可能です。 エンジン発電機について…溶接電源の定格入力kVAの2倍以上（単相適用機種の場合3倍以上）の容量のもので、ダンパー巻線を備えた発電機をご使用ください。 また、エンジン発電機の電圧・周波数が定格出力に達してから、本溶接機の電源スイッチを入れてください。詳しくはエンジン発電機メーカーにご相談ください。 panasonic.com/jp/sustainability 0120-700-912 PHS OK PHS connect.panasonic.com/jp-ja/products-sevices_welding 9 12 12 45 17 パナソニック コネクト株式会社 パナソニックＦＳエンジニアリング株式会社 140-0002 このカタログの内容についてのお問い合わせは、左記にご相談ください。 または、パナソニック溶接機・ロボットご相談窓口におたずねください。 2024 10 1-005P 1067
