ハイテクを支える-SUNシリーズ
本機は多量の水分が真空ポンプに混入するとき、真空ポンプ油から連続して水分を分離・排水する装置です。
真空ポンプに水分が混入すると、真空圧力は低下し能力低下を招き、時には真空ポンプ油より水分が多くなり、定期的な水抜き作業程度では故障の防止はかないません。
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

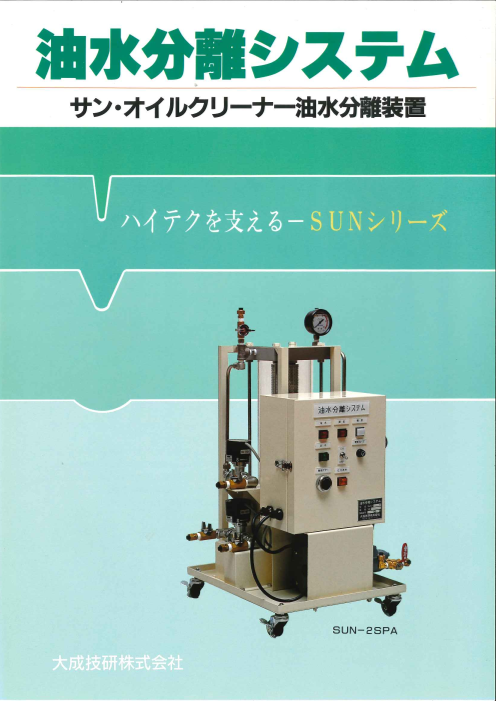

このカタログについて
| ドキュメント名 | 油水分離システム |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1Mb |
| 取り扱い企業 | 大成技研株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page3
中型・大型油水分離システム
真空装置の中で、 工業炉や乾燥機は水分が多量に真空ポンプに混入します。 また熱処理炉や焼成炉は水
分だけでなく、 固形粒子汚染物、 スラッジ、 バ インダ ー、 タ ー ル等さまざまな汚染が入ります。3 SPシ
リ ー ズは、 このような高汚染の真空装置を対象に開発された、 高性能油水分離浄化再生システムです。
SUN-3SP
SUN-3SP SUN-3SPR SUN-3SPW
水分が多量に入り、パーティクル I 水分の混入が比較的少なく、パー パーティクル汚染が、異常
使 用 対 象 I 胃 と
：
汚染は少ない ティクル汚染が多い し 、
システムフ ロ ー こ □万
20インチ X I本 20インチ X 3本 20インチ X 3本
□置臼： 10インチ X 3本 20インチ X I本 10インチ X 3本
流 量 l／分 1.2/1.4 (2.2/2.7) 1.2/1.4 (2.2/2.7) I.2 / I. 4 (2. 2/2. 7)
寸 法 mm 480 X 550 X H 980 480 X 550 X H 980 420 X 800 X H 121 0
給排油ユニット SUN-MO 自動給排油ユニット SUN-ZO
真空ポンプ油の交換を、 オイルに触れることなく可能にした 多数の真空ポンプのオイル交換を容易にする、 自動型の給
簡易型オイルチェンジャー。専用ホ ースにカプラを取りつけ 排油ユニット。古油の抜き取りラインと新油の供給ライン
ることで、 一展の合理化が可能。 を分けたことで、 スピー ディ ー なオイル交換が可能。
I. カプラ等の組手の統一により、短時間でオイルの交換 1. 採作はスイッチでOK。
ができる。 2. 新油缶、 廃油佳の設置設計。
2. 反Iぷガス混人油等は、 オイルに触れず更油ができる。 3. ホ ース、槌手用の小物入ポックス付。
3. 小型 ー
、 軽屈で取扱いが容易。 4. キャスタ ー付で移動が容易。
仕 様
型 式 2SP 2SPW 4SP 4SPW 2SPA 2SPWA 700A MO zo
流量（［／分50/60Hz) I.2/1.4 I.2/1.4 1.2/1.4 I.2/1.4 I.2/1.4 I.2/1.4 1.2/1.4 2.2/2.7 2.2/2.7
霰高使用圧力(k'¾/cm') 5 5 5 5 5 5 5 5 5
圧カスイッチ設定値(k11/cm・） 4 4 4 4 4 4 4
使用油温範囲 （℃） 20℃~70℃ 20℃~70℃ 20℃-70℃ 20℃-70℃ 20℃~70℃ 20℃~70℃ 20℃-70℃ 20℃~70℃ 20℃~70℃
電 源 ACIOOV75W ACIOOV75W ACI OOV75W ACIOOV75W ACIOOV75W ACIOOV75W ACIOOV75W ACIOOVIOOW ACIOOVIOOW
重 量 (k't) 13.5 18.0 18.0 22.0 30.0 54.0 45.0 10.0 25.0
寸法(WXLXHmm) 200 X 280 X 460 200 X 460 X 460 250 X 320 X 700 380 X 320 X 700 355 X 445 X 700 355 X 550 X 700 250 X 600 X 895 200 X 300 X 250 520 X 800 X 760
•このカタログにす易載した製品は 、 性能向上のため予告なしに寸法及ぴ仕様を変更することがあります。
