《技術紹介カタログ》オーダーメイドで非鉄金属製品を一貫生産

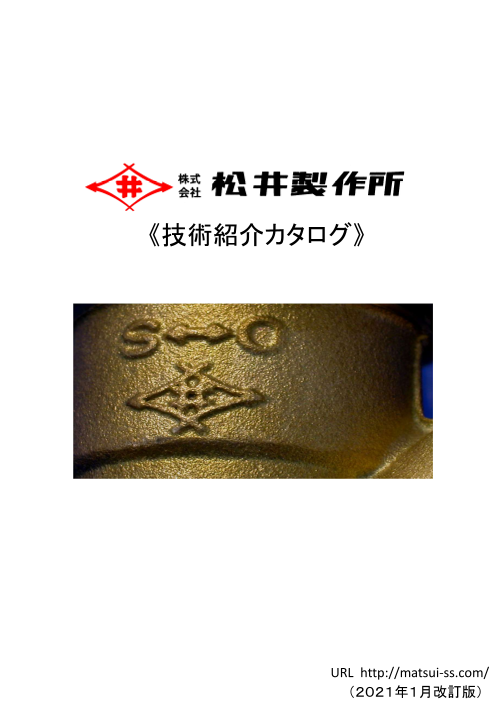

《技術紹介カタログ》 URL http://matsui-ss.com/ （２０２１年１月改訂版）

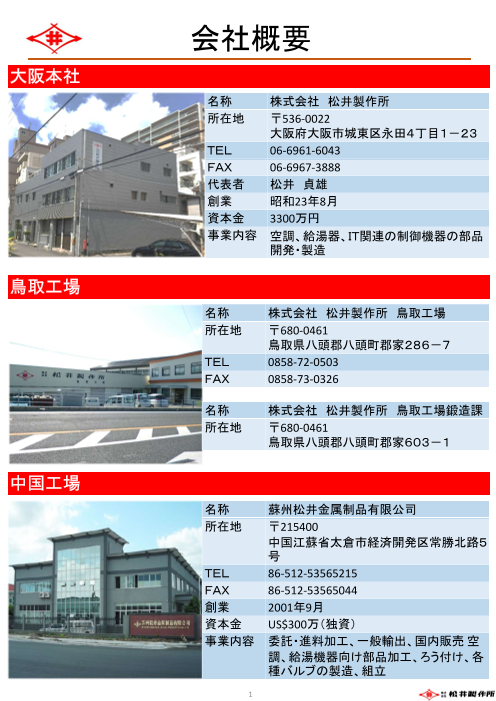

会社概要 大阪本社 名称 株式会社 松井製作所 所在地 〒536-0022 大阪府大阪市城東区永田４丁目１－２３ ＴＥＬ 06-6961-6043 ＦＡＸ 06-6967-3888 代表者 松井 貞雄 創業 昭和23年8月 資本金 3300万円 事業内容 空調、給湯器、ＩＴ関連の制御機器の部品 開発・製造 鳥取工場 名称 株式会社 松井製作所 鳥取工場 所在地 〒680-0461 鳥取県八頭郡八頭町郡家２８６－７ ＴＥＬ 0858-72-0503 ＦＡＸ 0858-73-0326 名称 株式会社 松井製作所 鳥取工場鍛造課 所在地 〒680-0461 鳥取県八頭郡八頭町郡家６０３－１ 中国工場 名称 蘇州松井金属制品有限公司 所在地 〒215400 中国江蘇省太倉市経済開発区常勝北路５ 号 ＴＥＬ 86-512-53565215 ＦＡＸ 86-512-53565044 創業 2001年9月 資本金 US$300万（独資） 事業内容 委託・進料加工、一般輸出、国内販売空 調、給湯機器向け部品加工、ろう付け、各 種バルブの製造、組立 1

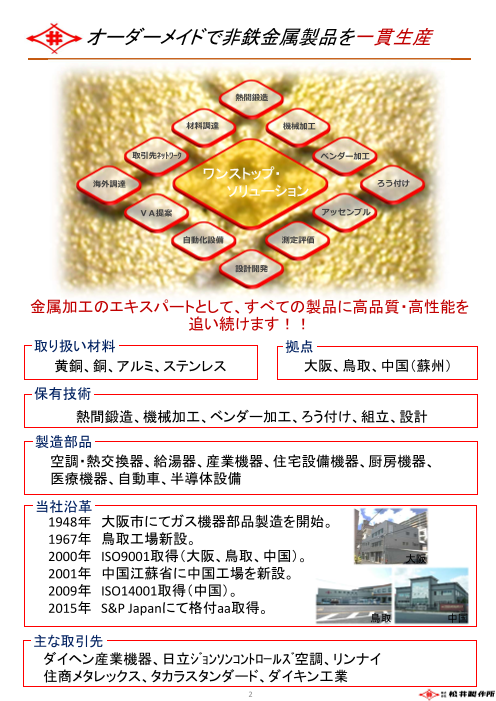

オーダーメイドで非鉄金属製品を一貫生産 熱間鍛造 材料調達 機械加工 取引先ﾈｯﾄﾜｰｸ ベンダー加工 ワンストップ・ 海外調達 ろう付け ソリューション ＶＡ提案 アッセンブル 自動化設備 測定評価 設計開発 金属加工のエキスパートとして、すべての製品に高品質・高性能を 追い続けます！！ 取り扱い材料 拠点 黄銅、銅、アルミ、ステンレス 大阪、鳥取、中国（蘇州） 保有技術 熱間鍛造、機械加工、ベンダー加工、ろう付け、組立、設計 製造部品 空調・熱交換器、給湯器、産業機器、住宅設備機器、厨房機器、 医療機器、自動車、半導体設備 当社沿革 1948年 大阪市にてガス機器部品製造を開始。 1967年 鳥取工場新設。 2000年 ISO9001取得（大阪、鳥取、中国）。 大阪 2001年 中国江蘇省に中国工場を新設。 2009年 ISO14001取得（中国）。 2015年 S&P Japanにて格付aa取得。 鳥取 中国 主な取引先 ダイヘン産業機器、日立ｼﾞｮﾝｿﾝｺﾝﾄﾛｰﾙｽﾞ空調、リンナイ 住商メタレックス、タカラスタンダード、ダイキン工業 2

モノづくりの流れ 開  製品の初期検討から量産まで対応。 発 ・  原材料、金型、部材手配から対応。 設  多業種のお客様との取引実績をもとに製品形状、 計 加工方法を検討し、品質やコストダウンを提案。 熱  高強度で複雑な形状の部品を作製可能。 間  複雑形状を一工程で作製可能であることから、 鍛 例えば従来二部品であったのを一部品に合体 造 する等、部品点数の削減やコストダウンが可能。 機  アルミ、真鍮、銅などの非鉄金属やステンレスを 械 中心に、自社で長年培ってきた自動化や治工具 加 のノウハウを生かし、高精度、高品質な製品の 工 安定生産が可能。 ろ  技能者による手差しろう付けと、自社製自動機 う による自動ろう付けがあり、ロットや難易度に応 付 じた生産が可能。 け  お客様独自の技能認定制度も取り入れ、ろう付 け技術向上と安定した品質づくりを実施。 組 立  各手順通りの組立、性能検査を実施。 ・  組立や検査に必要な治具やチェッカーはお客様 検 査 からの貸与はもちろん、自社製作でも対応。 製品出荷 3

技術紹介１ 鍛造 鍛造(Forging)とは、金属に打撃、圧力を加え変形させることにより 目的の形状に鍛えて造る加工方法です。 弊社では非鉄金属の熱間鍛造を行っており、熱した金属をたたく事 で素材は緻密で均一な組織となり、強度の高い製品を作り出すことが可 能です。また、少ない材料で安定した製品形状を作り出すことが可能な ため、加工時間の短縮や材料コストの軽減も可能です。 鍛造設備 加工原理 加圧 バリ 金型 トリミングプレス 鍛造例 加工前 加工後 完成品 （切削、穴加工） メリット （従来） （鍛造化） 切削加工により作製した 一部品に合体 二部品を結合 ＋ 後工程で穴あけ時、 内側穴 角部分でのモレの心配なし！ ×工数が多い ○工数を削減 ○コストダウン ×結合間のズレ・モレ発生 ○一体化で品質安定 ○強度ＵＰ 4

技術紹介２ 機械加工 鍛造品や、棒材(バー材)、板材などを、要求の寸法精度に仕上げる ため、多種多様な加工設備を保有しております。 おもには旋盤、マシニングなどの刃物を使った高能率でクオリティーの 高い製品を生み出しています。 製品の信頼性のうらには、これまで培ってきた加工ノウハウや加工 治具の自社設計技術、ロボットによる自動生産が生かされています。 ななめ穴も高精度！5軸加工機保有 チャックしにくい鋳物も自作治具で対応 油槽 ミニクレーン ロボット加工24h！多種多様なマシンに対応 穴交差部のバリ対応 加工物のキズ対策 パイプ加工 空調・給湯関連に使用される真鍮や銅製のパイプを曲げたり、拡管 させる加工を社内でも行っております。 熱交換機の配管など、社内の生産に必要な数量を直接、生産ライン に投入させることで、短納期でコスト競争力のある製品をお届けするこ とが可能です。 5

技術紹介３ ろう付け加工 ろう付け(Brazing)とは金属材料の接合技術の一種で、素材同士の隙 間にろう材を流し、高い接合強度と密着性が得られる加工です。 母材の融点より低い温度で接合ができ製品への熱影響も少なく、精密 製品や大量生産が可能です。応用製品は自動車、航空、電気、機械な ど幅広い分野で使用されています。 弊社では、熟練技術者による手ろう付けから、内製の専用設備による 自動化生産まで対応可能です。 組立・検査 各種配管やバルブなど製品は、自社内でリークテストの検査や性能 評価を行い、すべての製品で高い安全性と信頼性をお届け出来るよう 高品質、高性能の製品を追い続けております。 6

製品事例 空調・熱交換器関連製品 給湯器関連製品 バルブ、ストレーナ、分流器、圧力弁、 給湯ガバナー、バルブ、継手、銅配管 など サーモバルブ、配管、フランジ など 逆止弁 ストレーナ ボールバルブ 継手 ニードルバルブ 給湯カバナー エア抜き弁 熱交換器ユニット フランジ付銅配管 銅配管 住宅機器関連製品 輸送機器関連製品 床暖房用ヘッダー、壁抜きコック など 自動車用部品、二輪用部品 など 床暖房用ﾍｯﾀﾞｰ 壁抜きコック 給水分岐管 車燃料供給レギュレータ オートバイ車体フランジ 医療機器関連製品 厨房機器関連製品 マニホールド、減圧弁、バルブ など バーナー部品、オートリフター、ガス配管 など アルミダイカスト アルミマニホールド 真鍮加工品 バーナーヘッド ガス配管 自動麺上げ機 産業機器関連製品 計測機器用部品、コンプレッサ部品、ヒートシンク、レーザー加工機部品 など 計測機器部品 冷凍機フランジ ロボット機器部品 SUS切削部品 真鍮加工＋Niﾒｯｷ 銅製ﾋｰﾄｼﾝｸ アルミ継手 ＳＵＳ継手 その他 プリンター用部品、消防設備用バルブ、地中熱利用冷暖房設備用部品、船舶用バルブなど 7
