解析シミュレーションソフト Femtet [フェムテット](流体)

製品カタログ

開発・設計者の解析ニーズに応える ユーザーフレンドリーな 解析シミュレーションソフトウェア Femtet[フェムテット]

流体・応カ・熱伝導の機械的な解析、電磁波・磁場・電場の電気的な解析、さらに圧電、音波解析に至るまでの幅広い分野をカバー。また、それらの解析を組み合わせたマルチフィジックス解析にも対応します。
Femtetには材料、境界条件、ボディ属性、モデルのデータベース管理機能が標準装備されています。
データベースの共有化も可能なため、各自で作成したデータを開発チーム全体で使用するといった使い方もできます。

このカタログについて

ドキュメント名 解析シミュレーションソフト Femtet [フェムテット](流体)
ドキュメント種別 製品カタログ
ファイルサイズ 4.1Mb
登録カテゴリ
取り扱い企業 ムラタソフトウェア株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

万 お試し期間 多様な使い方にも柔軟に対応 年間23.8円 (税込26.18万円) 2ヶ月無料 ❖ パッケージ紹介 Femtetは「基本パック」をベースとし、各種オプションを追加することで機能が向上します。 いずれのパッケージも日本語版/英語版のどちらもご利用いただけます。 基本パック 電磁波 磁 場 電 場 応 力 熱伝導 流 体 圧 電 音 波 開発・設計者の解析ニーズに応える CAD機能(モデリング)と8つの解析 機能(電磁波・磁場・電場・応カ・熱伝 ユーザーフレンドリーな 導・流体・圧電・音波)とその連成解 CAD 析が利用可能です。 Parasolid(.x_t、.x_b)、DXF(.dxf) 解析シミュレーションソフトウェア[フェムテット] 各種オプション 電磁波拡張 磁場拡張 過渡解析 オプション 過渡解析(ESD、TDR) オプション (モータ、任意波形入力) 電磁波拡張オプション、磁場拡張オ プション、応力拡張オプション、熱流 応力拡張 非線形材料・過渡解析 熱流体 オプション 疲労寿命解析・大ひずみ解析 オプション 熱流体連成解析 体オプション、高速化オプションによ る機能拡張が可能です。 高速化 チコアによる並列化 CAD 各種CADデータの オプション マル トランスレータ インポート/エクスポート アカデミックパック 電磁波拡張オプション 磁場拡張オプション 年間19,800円(税込21,780円)で、 CADトランスレータを除く、Femtet 基本パック 応力拡張オプション 熱流体オプション の全ての機能が利用可能です(アカ 高速化オプション デミックパックの対象は、大学・高等 専門学校・高等学校です)。 ❖ ライセンス紹介 Femtetを利用するためのライセンスキーは「 ソフトウェアライセンス」または「ハードウェアライセンス(ドングルタイプ)」を利用します。 「ソフトウェアライセンス」はリモートデスクトップに対応しています。(ハードウェアライセンスはリモートデスクトップに非対応。) ソフトウェアライセンス ハードウェアライセンス LICENSE ネットワーク接続 LICENSE ノードロックタイプ サーバタイプ ドングルタイプ (PC固定) (ネットワークを通じて認証) (USBキーの抜き差しでPCを切り替え) ❖ 国産ソフトウェアならではの充実したサポート Femtetのサポートは日本国内で行っており、迅速な対応が可能です。300題以上の例題を揃え、チュートリアル・ヘルプも充実しています。 使用方法を習得するための各種無料セミナーを開催しています。 Femtetは村田製作所の登録商標です。その他記載されている会社名・製品名などは、各社の商標および登録商標です。 ParasolidはシーメンスPLMソフトウエア社の登録商標です。 このソフトウェアの一部の権利は TechSoft3D lnc. に帰属します。©1996ー2012. All Rights Reserved. 2023.6 WEB 動画
Page2

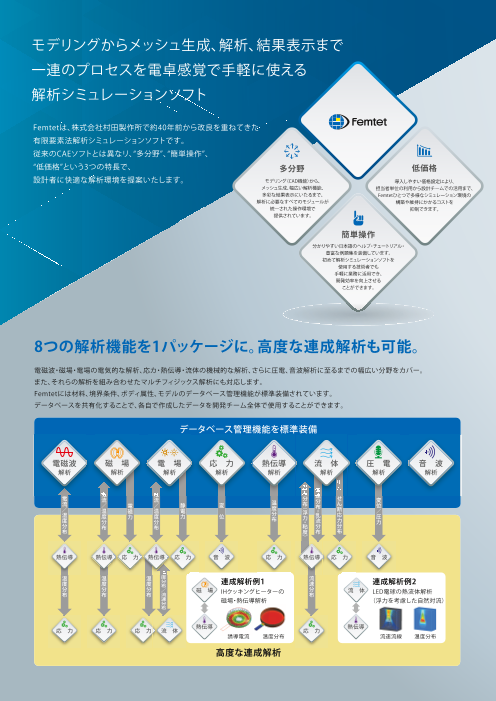

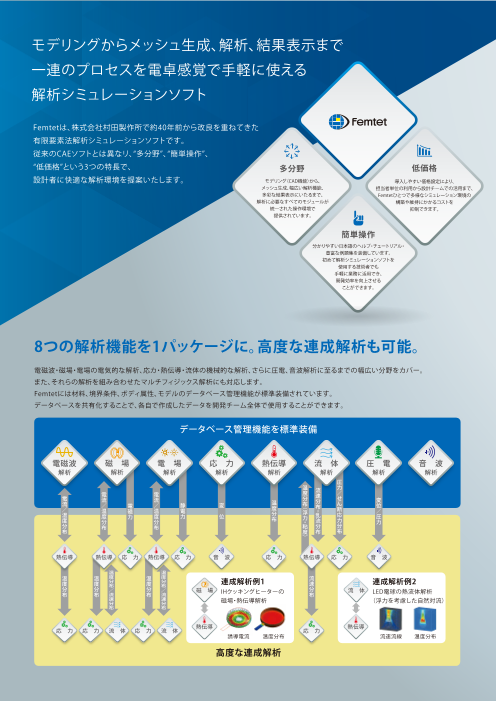

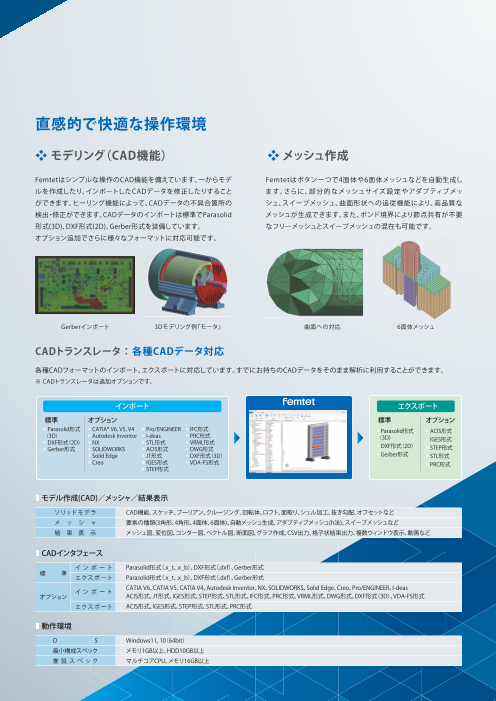

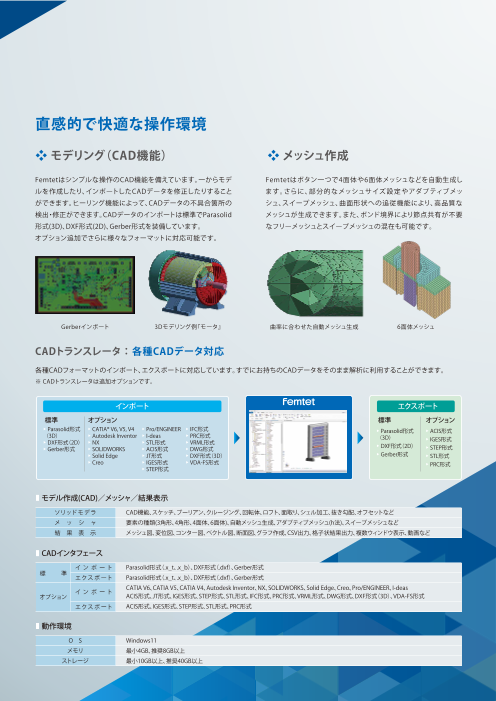

モデリングからメッシュ生成、解析、結果表示まで 一連のプロセスを電卓感覚で手軽に使える 解析シミュレーションソフト Femtetは、株式会社村田製作所で約40年前から改良を重ねてきた 直感的で快適な操作環境 有限要素法解析シミュレーションソフトです。 従来のCAEソフトとは異なリ、“多機能”、“簡単操作”、 ❖ モデリング(CAD機能) ❖ メッシュ作成 “低コスト”という3つの特長で、 多機能 低コスト 設計者に快適な解析環境を提案いたします。 モデリング(CAD機能)から、 導入しやすい価格設定により シンプルな操作のCAD機能を備えていますので、Femtetでモデ Femtetはボタン一つで4面体や6面体メッシュなどを自動生成し メッシュ生成、幅広い解析機能、 シミュレーション環境の構築や 多彩な結果表示にいたるまで、 リングができます。アセンブリモデルの作成も可能です。ヒーリン ます。さらに、部分的なメッシュサイズ設定やアダプティブメッ 維持にかかるコストを抑制できます。 解析に必要なすべてのモジュールが グ機能によって、3Dデータの不具合箇所の検出・修正ができま シュ、スイープメッシュ、曲面形状への追従機能により、高品質な 統一された操作環境で 提供されています。 す。CADデータの取り込みは標準でParasolid形式(3D)、DXF形 メッシュが生成できます。また、ボンド境界により節点共有が不要 式(2D)を装備しています。オプション追加でさらに様々なフォー なフリーメッシュとスイープメッシュの混在も可能です。 簡単操作 マットに対応可能です。 分かりやすい日本語のヘルプ・チュートリアル・ 豊富な例題集を装備していますので、 初めて解析シミュレーションソフトを 使用する技術者でも 手軽に業務に活用でき、 開発効率を向上させる ことができます。 プリント基板と実装部品 モータ 曲面への対応 6面体メッシュ 8つの解析機能を1パッケージに。高度な連成解析も可能。 ❖ CADトランスレータ : 各種CADデータ対応 電磁波・磁場・電場の電気的な解析、応カ・熱伝導・流体の機械的な解析、さらに圧電、音波解析に至るまでの幅広い分野をカバー。 各種CADフォーマットのインポート、エクスポートに対応しています。すでにお持ちのCADデータをそのまま解析に利用することができます。 また、それらの解析を組み合わせたマルチフィジックス解析にも対応します。 ※ CADトランスレータは追加オプションです。 Femtetには材料、境界条件、ボディ属性、モデルのデータベース管理機能が標準装備されています。 データベースを共有化することで、各自で作成したデータを開発チーム全体で使用することができます。 インポート エクスポート 標準 オプション 標準 オプション データベース管理機能を標準装備 Parasolid形式 CATIA® V6, V5, V4 I-deas IFC形式 Parasolid形式 ACIS形式 ( 3D) Autodesk Inventor ACIS形式 PRC形式 ( 3D) IGES形式 DXF形式(2D) NX JT形式 VRML形式 DXF形式(2D) STEP形式 SOLIDWORKS IGES形式 DWG形式 STL形式 電磁波 磁 場 電 場 応 力 熱伝導 流 体 圧 電 音 波 Creo STEP形式 DXF形式(3D) PRC形式 解析 解析 解析 解析 解析 解析 解析 解析 Pro/ENGINEER STL形式 圧 温 流 力 電 電 度 電 速 / 流 流 分 流 分 せ ■ モデル作成(CAD)/メッシャ/結果表示 / 電 / 静 変 温 布 / 布 ん 変 温 温 電   度 ( ・ 断 位 温 磁 浮 度 度 力 位 分 乱 応 / ソリッドモデラ CAD機能、スケッチ、ブーリアン、クルージング、回転体、ロフト、面取り、シェル加工、抜き勾配、オフセットなど 度 力 力 分 分 布 分 ・ 流 力 圧 布 布 粘 分 分 力 メ ッ シ ャ 要素の種類(3角形、4角形、4面体、6面体)、自動メッシュ生成、アダプティブメッシュ(h法)、スイープメッシュなど 布 度 布 布 結 果 表 示 メッシュ図、変位図、コンター図、ベクトル図、断面図、グラフ作成、CSV出力、格子状結果出力、複数ウィンドウ表示など ) 熱伝導 熱伝導 応 力 熱伝導 応 力 音 波 応 力 熱伝導 応 力 音 波 ■ CADインタフェース イ ン ポ ート Parasolid形式(.x_t、.x_b)、DXF形式(.dxf) 温 温 温 温 度 標 準 連成解析例1 流 連成解析例2 エクスポート Parasolid形式(.x_t、.x_b)、DXF形式(.dxf) 度 度 度 分 速 分 分 分 布 / 磁 場 IHクッキングヒーターの 分 熱伝導 CATIA V6、CATIA V5、CATIA V4、Autodesk Inventor、NX、SOLIDWORKS、Solid Edge、Creo、Pro/ENGINEER、I-deas、VDA-FS 布 布 布 流 布 基板上の発熱体による イ ン ポ ート 速 磁場・熱伝導解析 温度分布を考慮した変形 オプション ACIS形式、JT形式、IGES形式、STEP形式、STL形式、IFC形式、PRC形式、VRML形式、DWG形式、DXF形式(3D) 分 布 エクスポート ACIS形式、IGES形式、STEP形式、STL形式、PRC形式 応 力 応 力 応 力 流 体 熱伝導 応 力 応 力 ■ 動作環境 誘導電流 温度分布 温度分布 変位 O S Windows11, 10(64bit) 高度な連成解析 最小構成スペック メモリ1GB以上、HDD10GB以上 推 奨 ス ペ ック 64bitOS、マルチコアCPU、メモリ16GB以上 ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲
Page3

モデリングからメッシュ生成、解析、結果表示まで 一連のプロセスを電卓感覚で手軽に使える 解析シミュレーションソフト Femtetは、株式会社村田製作所で約40年前から改良を重ねてきた 直感的で快適な操作環境 有限要素法解析シミュレーションソフトです。 従来のCAEソフトとは異なリ、“多機能”、“簡単操作”、 ❖ モデリング(CAD機能) ❖ メッシュ作成 “低コスト”という3つの特長で、 多機能 低コスト 設計者に快適な解析環境を提案いたします。 モデリング(CAD機能)から、 導入しやすい価格設定により シンプルな操作のCAD機能を備えていますので、Femtetでモデ Femtetはボタン一つで4面体や6面体メッシュなどを自動生成し メッシュ生成、幅広い解析機能、 シミュレーション環境の構築や 多彩な結果表示にいたるまで、 リングができます。アセンブリモデルの作成も可能です。ヒーリン ます。さらに、部分的なメッシュサイズ設定やアダプティブメッ 維持にかかるコストを抑制できます。 解析に必要なすべてのモジュールが グ機能によって、3Dデータの不具合箇所の検出・修正ができま シュ、スイープメッシュ、曲面形状への追従機能により、高品質な 統一された操作環境で 提供されています。 す。CADデータの取り込みは標準でParasolid形式(3D)、DXF形 メッシュが生成できます。また、ボンド境界により節点共有が不要 式(2D)を装備しています。オプション追加でさらに様々なフォー なフリーメッシュとスイープメッシュの混在も可能です。 簡単操作 マットに対応可能です。 分かりやすい日本語のヘルプ・チュートリアル・ 豊富な例題集を装備していますので、 初めて解析シミュレーションソフトを 使用する技術者でも 手軽に業務に活用でき、 開発効率を向上させる ことができます。 プリント基板と実装部品 モータ 曲面への対応 6面体メッシュ 8つの解析機能を1パッケージに。高度な連成解析も可能。 ❖ CADトランスレータ : 各種CADデータ対応 電磁波・磁場・電場の電気的な解析、応カ・熱伝導・流体の機械的な解析、さらに圧電、音波解析に至るまでの幅広い分野をカバー。 各種CADフォーマットのインポート、エクスポートに対応しています。すでにお持ちのCADデータをそのまま解析に利用することができます。 また、それらの解析を組み合わせたマルチフィジックス解析にも対応します。 ※ CADトランスレータは追加オプションです。 Femtetには材料、境界条件、ボディ属性、モデルのデータベース管理機能が標準装備されています。 データベースを共有化することで、各自で作成したデータを開発チーム全体で使用することができます。 インポート エクスポート 標準 オプション 標準 オプション データベース管理機能を標準装備 Parasolid形式 CATIA® V6, V5, V4 I-deas IFC形式 Parasolid形式 ACIS形式 ( 3D) Autodesk Inventor ACIS形式 PRC形式 ( 3D) IGES形式 DXF形式(2D) NX JT形式 VRML形式 DXF形式(2D) STEP形式 SOLIDWORKS IGES形式 DWG形式 STL形式 電磁波 磁 場 電 場 応 力 熱伝導 流 体 圧 電 音 波 Creo STEP形式 DXF形式(3D) PRC形式 解析 解析 解析 解析 解析 解析 解析 解析 Pro/ENGINEER STL形式 圧 温 流 力 電 電 度 電 速 / 流 流 分 流 分 せ ■ モデル作成(CAD)/メッシャ/結果表示 / 電 / 静 変 温 布 / 布 ん 変 温 温 電   度 ( ・ 断 位 温 磁 浮 度 度 力 位 分 乱 応 / ソリッドモデラ CAD機能、スケッチ、ブーリアン、クルージング、回転体、ロフト、面取り、シェル加工、抜き勾配、オフセットなど 度 力 力 分 分 布 分 ・ 流 力 圧 布 布 粘 分 分 力 メ ッ シ ャ 要素の種類(3角形、4角形、4面体、6面体)、自動メッシュ生成、アダプティブメッシュ(h法)、スイープメッシュなど 布 度 布 布 結 果 表 示 メッシュ図、変位図、コンター図、ベクトル図、断面図、グラフ作成、CSV出力、格子状結果出力、複数ウィンドウ表示など ) 熱伝導 熱伝導 応 力 熱伝導 応 力 音 波 応 力 熱伝導 応 力 音 波 ■ CADインタフェース イ ン ポ ート Parasolid形式(.x_t、.x_b)、DXF形式(.dxf) 温 温 温 温 度 標 準 連成解析例1 流 連成解析例2 エクスポート Parasolid形式(.x_t、.x_b)、DXF形式(.dxf) 度 度 度 分 速 分 分 分 布 / 磁 場 IHクッキングヒーターの 分 熱伝導 CATIA V6、CATIA V5、CATIA V4、Autodesk Inventor、NX、SOLIDWORKS、Solid Edge、Creo、Pro/ENGINEER、I-deas、VDA-FS 布 布 布 流 布 基板上の発熱体による イ ン ポ ート 速 磁場・熱伝導解析 温度分布を考慮した変形 オプション ACIS形式、JT形式、IGES形式、STEP形式、STL形式、IFC形式、PRC形式、VRML形式、DWG形式、DXF形式(3D) 分 布 エクスポート ACIS形式、IGES形式、STEP形式、STL形式、PRC形式 応 力 応 力 応 力 流 体 熱伝導 応 力 応 力 ■ 動作環境 誘導電流 温度分布 温度分布 変位 O S Windows11, 10(64bit) 高度な連成解析 最小構成スペック メモリ1GB以上、HDD10GB以上 推 奨 ス ペ ック 64bitOS、マルチコアCPU、メモリ16GB以上 ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲
Page4

基本の解析機能とオプションで幅広い分野をカバー ❖ 解析機能 電磁波解析 導波路の伝搬定数、Sパラ解析、アンテナの指向性、放射効率、ノイズ解析など、 応力解析 物体に荷重や圧力、強制変位などを加えたときの応力の分布や大きさ、変形などを計算します。 さまざまな電磁波問題に適応できます。 共振解析、調和解析(周波数応答解析)にも対応しています。 M01:40GHz 電磁波 - 熱伝導連成解析 遮断 M02 M01:255GHz M01 M02 M01 M02:77GHz 透過 M02:285GHz 電界分布 周波数特性 温度分布 電磁波特性 挿入時の応力分布 挿入力/抜去力 圧縮時 膨張時 周波数選択フィルタの特性解析 ダイプレクサの特性解析 樹脂部品の圧入/接触解析 ペットボトルの変形解析 コイルやマグネットによる磁界分布を計算します。調和解析では、導体内の誘導電流を計算し、 固体内の温度分布や熱流束などを計算します。定常解析/過渡解析、非線形材料にも対応しています。 磁場解析 インダクタンスや結合係数も出力します。 熱伝導解析 応力解析と連成させることで温度分布を考慮した熱応力解析が可能です。 磁場 - 熱伝導連成解析 熱伝導 - 応力連成解析 磁束密度 電磁力 電流密度分布 変位 温度分布 温度分布 熱経路可視化ツール Z変位分布 最大主応力 電磁リレーの電磁力解析 バスバーのインダクタンス、変形解析 半導体パッケージの熱抵抗解析 プリント基板のそり解析 誘電体や導体に電圧を加えた時の電界分布を計算します。 気体や液体の流れ場を計算します。流速や圧力などの分布をベクトル図やコンター図、流線で可視化が可能です。 電場解析 電極間の容量や抵抗も出力できます。 流体解析 過渡解析、拡散解析にも対応しています。 電場 - 熱伝導連成解析 電流密度分布 めっき膜厚分布 損失密度分布 温度分布 流速ベクトル図 空気齢(拡散解析) はんだの濡れあがり ダムブレイク 電界めっきの膜厚解析 シーズヒータの温度分布解析 室内空間の気流解析 VOF法による自由表面流れ解析 解析機能 調和解析、共振解析、導波路解析、過渡解析※ 解析機能 静解析、調和解析、共振解析、過渡解析※、座屈解析(線形)、大変形解析(大変位、大ひずみ※)、初期応力を考慮した解析 材 料 誘電体(等方性/異方性/温度依存性)、磁性体(等方性/異方性)、導体、多層導体 材 料 弾性(等方性/異方性)、弾塑性※、クリープ※、粘弾性※、超弾性※、線膨張係数(等方性/異方性)、温度依存性 境界条件 電気壁、磁気壁、インピーダンス境界、入出カポート(電力、電圧、電流)、周期境界、開放境界、集中定数(LCRおよびSパラメータ) 境界条件 変位、集中荷重、分布荷重、圧力、トルク荷重、接触(摩擦)、任意分布境界、加速度、ジョイント荷重、ばね接続、リモート荷重 電磁波解析 出力項目 電界、磁界、Sパラメータ、共振周波数、伝搬定数、指向性、特性インピーダンス、放射効率、SAR、周辺電磁界、TDR 応力解析 出力項目 変位、応力、ひずみ、反力、接触力、ひずみエネルギー、J積分、剌激係数、有効質量、接触面圧、接触面積 そ の 他 高速周波数スイープ、薄膜電極要素、表面粗さ、差動伝送線路、入射波、並列遂次スイープ、補間スイープ そ の 他 加速度、遠心力、熱荷重(熱伝導解析の連成も可)、初期ひずみ、バース/デス、疲労寿命※ 解析機能 静解析、調和解析、過度解析※、外部回路連成※、回転機※、並進機※ 解析機能 定常解析、過渡解析、簡易熱流体解析 材 料 磁性体(等方性/異方性/非線形性)、マグネット(線形性/非線形性)、導体、温度依存性 材 料 等方性、異方性、温度依存性 境界条件 磁気壁、電気壁、開放境界、表面インピーダンス境界 境界条件 温度、熱流束、熱伝達(係数指定、自然対流、強制対流、ヒートシンク)、熱抵抗、輻射、任意分布 磁場解析 出力項目 磁界、磁束密度、誘導電流、インダクタンス行列、電磁力、インピーダンス、トルク、直流重畳特性、ジュール損、ヒステリシス損 熱伝導解析 出力項目 温度、熱流束、発熱密度、熱流量、熱抵抗 そ の 他 電流の指定(入出力面、電流値、巻数、位相)、バルクコイル、着磁※、MATLAB®Simulink®モータ解析との連携機能※ そ の 他 発熱源 解析機能 静解析、調和解析、めっき解析、ホール素子解析 解析機能 定常解析、過渡解析、熱流体解析(強制対流/自然対流)※、拡散解析、自由表面解析(VOF法) 材 料 誘電体(等方性/異方性)、導体(等方性/異方性)、温度依存 材 料 密度、粘度、モル重量、温度依存性※ 境界条件 電圧指定、浮き電極、開放境界、周期境界、電流境界条件、抵抗境界 固体壁(静止、並進、回転)、スリップ壁、強制流入/強制流出(速度、流量、圧力、ファン、方向指定、任意分布流速、旋回流) 境界条件 電場解析 出力項目 電位、電界、電束密度、電流、キャパシタンス行列、静電力、損失密度 自然流入/自然流出、流入流出ペア、接触角 そ の 他 空間電荷 流体解析 出力項目 流速、圧力(静圧/全圧)、乱流エネルギーK、エネルギー散逸率ε、壁面力、体積流量、圧力損失、ファン動作点、熱伝達係数※ ※はオプション機能 そ の 他 層流、乱流(Realizable K-ε)、流体内部流れ指定、多孔質、表面張力 ※はオプション機能
Page5

基本の解析機能とオプションで幅広い分野をカバー ❖ 解析機能 電磁波解析 導波路の伝搬定数、Sパラ解析、アンテナの指向性、放射効率、ノイズ解析など、 応力解析 物体に荷重や圧力、強制変位などを加えたときの応力の分布や大きさ、変形などを計算します。 さまざまな電磁波問題に適応できます。 共振解析、調和解析(周波数応答解析)にも対応しています。 M01:40GHz 電磁波 - 熱伝導連成解析 遮断 M02 M01:255GHz M01 M02 M01 M02:77GHz 透過 M02:285GHz 電界分布 周波数特性 温度分布 電磁波特性 挿入時の応力分布 挿入力/抜去力 圧縮時 膨張時 周波数選択フィルタの特性解析 ダイプレクサの特性解析 樹脂部品の圧入/接触解析 ペットボトルの変形解析 コイルやマグネットによる磁界分布を計算します。調和解析では、導体内の誘導電流を計算し、 固体内の温度分布や熱流束などを計算します。定常解析/過渡解析、非線形材料にも対応しています。 磁場解析 インダクタンスや結合係数も出力します。 熱伝導解析 応力解析と連成させることで温度分布を考慮した熱応力解析が可能です。 磁場 - 熱伝導連成解析 熱伝導 - 応力連成解析 磁束密度 電磁力 電流密度分布 変位 温度分布 温度分布 熱経路可視化ツール Z変位分布 最大主応力 電磁リレーの電磁力解析 バスバーのインダクタンス、変形解析 半導体パッケージの熱抵抗解析 プリント基板のそり解析 誘電体や導体に電圧を加えた時の電界分布を計算します。 気体や液体の流れ場を計算します。流速や圧力などの分布をベクトル図やコンター図、流線で可視化が可能です。 電場解析 電極間の容量や抵抗も出力できます。 流体解析 過渡解析、拡散解析にも対応しています。 電場 - 熱伝導連成解析 電流密度分布 めっき膜厚分布 損失密度分布 温度分布 流速ベクトル図 空気齢(拡散解析) はんだの濡れあがり ダムブレイク 電界めっきの膜厚解析 シーズヒータの温度分布解析 室内空間の気流解析 VOF法による自由表面流れ解析 解析機能 調和解析、共振解析、導波路解析、過渡解析※ 解析機能 静解析、調和解析、共振解析、過渡解析※、座屈解析(線形)、大変形解析(大変位、大ひずみ※)、初期応力を考慮した解析 材 料 誘電体(等方性/異方性/温度依存性)、磁性体(等方性/異方性)、導体、多層導体 材 料 弾性(等方性/異方性)、弾塑性※、クリープ※、粘弾性※、超弾性※、線膨張係数(等方性/異方性)、温度依存性 境界条件 電気壁、磁気壁、インピーダンス境界、入出カポート(電力、電圧、電流)、周期境界、開放境界、集中定数(LCRおよびSパラメータ) 境界条件 変位、集中荷重、分布荷重、圧力、トルク荷重、接触(摩擦)、任意分布境界、加速度、ジョイント荷重、ばね接続、リモート荷重 電磁波解析 出力項目 電界、磁界、Sパラメータ、共振周波数、伝搬定数、指向性、特性インピーダンス、放射効率、SAR、周辺電磁界、TDR 応力解析 出力項目 変位、応力、ひずみ、反力、接触力、ひずみエネルギー、J積分、剌激係数、有効質量、接触面圧、接触面積 そ の 他 高速周波数スイープ、薄膜電極要素、表面粗さ、差動伝送線路、入射波、並列遂次スイープ、補間スイープ そ の 他 加速度、遠心力、熱荷重(熱伝導解析の連成も可)、初期ひずみ、バース/デス、疲労寿命※ 解析機能 静解析、調和解析、過度解析※、外部回路連成※、回転機※、並進機※ 解析機能 定常解析、過渡解析、簡易熱流体解析 材 料 磁性体(等方性/異方性/非線形性)、マグネット(線形性/非線形性)、導体、温度依存性 材 料 等方性、異方性、温度依存性 境界条件 磁気壁、電気壁、開放境界、表面インピーダンス境界 境界条件 温度、熱流束、熱伝達(係数指定、自然対流、強制対流、ヒートシンク)、熱抵抗、輻射、任意分布 磁場解析 出力項目 磁界、磁束密度、誘導電流、インダクタンス行列、電磁力、インピーダンス、トルク、直流重畳特性、ジュール損、ヒステリシス損 熱伝導解析 出力項目 温度、熱流束、発熱密度、熱流量、熱抵抗 そ の 他 電流の指定(入出力面、電流値、巻数、位相)、バルクコイル、着磁※、MATLAB®Simulink®モータ解析との連携機能※ そ の 他 発熱源 解析機能 静解析、調和解析、めっき解析、ホール素子解析 解析機能 定常解析、過渡解析、熱流体解析(強制対流/自然対流)※、拡散解析、自由表面解析(VOF法) 材 料 誘電体(等方性/異方性)、導体(等方性/異方性)、温度依存 材 料 密度、粘度、モル重量、温度依存性※ 境界条件 電圧指定、浮き電極、開放境界、周期境界、電流境界条件、抵抗境界 固体壁(静止、並進、回転)、スリップ壁、強制流入/強制流出(速度、流量、圧力、ファン、方向指定、任意分布流速、旋回流) 境界条件 電場解析 出力項目 電位、電界、電束密度、電流、キャパシタンス行列、静電力、損失密度 自然流入/自然流出、流入流出ペア、接触角 そ の 他 空間電荷 流体解析 出力項目 流速、圧力(静圧/全圧)、乱流エネルギーK、エネルギー散逸率ε、壁面力、体積流量、圧力損失、ファン動作点、熱伝達係数※ ※はオプション機能 そ の 他 層流、乱流(Realizable K-ε)、流体内部流れ指定、多孔質、表面張力 ※はオプション機能
Page6

❖ 各種オプション機能 圧電解析 水晶のような圧電結晶体や圧電セラミックスを使用した、センサー、ブザー、アクチュエーター等の 応力拡張オプション : 非線形材料(弾塑性、クリープ、粘弾性、超弾性)、過渡解析 電子デバイスが解析でき、振動分布、インピーダンス特性などが出力できます。 はんだ材料などの弾塑性クリープ解析、樹脂材料などの粘弾性解析、ゴム材料などの超弾性解析が可能です。 圧電 - 音波連成解析 ■ 弾塑性クリープ解析 ■ 超弾性材料解析 温度サイクル下の累積相当非 ネオ・フック、ムーニー・リブリン 弾性ひずみの変動からはんだ などの超弾性材料を使用した の疲労寿命を算出することが可 大変形解析が可能です。複数の 能です。 材料試験の結果から材料モデ 変位図 周波数特性 規定水量 水量1/3 ルの係数を同定するカーブ はんだの疲労寿命解析 ドライブシャフトブーツの大変形解析 超音波ホーンの振動解析 超音波洗浄機の音圧分布解析 フィット機能を備えています。 反射、共鳴、指向性を含む音の解析ができます。 熱流体オプション : 熱伝導解析との連成 音波解析 圧電解析と組み合わせると、振動板から発射する音波が解析できます。 熱エネルギーが流れによって運ばれる効果(移流)や乱流によって熱移動が促進される効果、温度分布により生じる浮力を考慮した解析が可能 です。 500Hz 3000Hz 吸音ブースあり 吸音ブースなし 温度分布 流速流線図 温度分布 流速ベクトル図 液冷ヒートシンクの冷却解析 LED電球の放熱解析 スピーカの音波放出解析 卓上吸音ブースの音波解析 マクロ機能によりVBAやPythonでFemtetの自動制御が可能です。 マクロ、 磁場拡張オプション : 過渡解析 電磁波拡張オプション : 過渡解析 数値を変数として定義し複数水準を自動計算するパラメトリック解析や、 パラメトリックスタディ 複数のプロジェクトを順次まとめて自動解析するバッチシミュレーションも可能です。 時間変化にともなう磁界や磁束密度の変化を計算します。 時間領域における電磁界を計算します。 モータや発電機などの解析や、非線形材料を含む周波数の解析が ESD試験やTDRの解析が可能です。 可能です。 R=4 R=2 進行波 反射波 R=1 ビアなし ビアあり 不連続部 マクロ例 H型鋼の穴径を変えたときの応力解析事例 モータの特性解析 ビアホールの効果(ESD解析) TDR反射解析 解析機能 静解析、調和解析、共振解析、過渡解析※、初期応力を考慮した解析 材 料 圧電体、誘電体(等方性/異方性)、完全導体(等方性/異方性)、粘弾性 高速化オプション: マルチコアによる並列化 高速化オプション 電気壁(電位指定/浮き電極)、磁気壁、変位、集中荷重、分布荷重、加速度、圧力、トルク荷重、リモート荷重、簡易接触 境界条件 : 領域分割法 音響インピーダンス、開放境界、周期境界、任意分布境界 解析や結果表示などで並列処理が可能になり解析時間や描画時 応力拡張オプション 圧電解析 出力項目 変位、応力、ひずみ、電界、電束密度、インピーダンス、電荷、電位、電流値、共振周波数、接触力、接触面圧、接触面積 間が短縮できます。 そ の 他 高速周波数スイープ、加速度、熱荷重、外部抵抗、遠心力、コリオリ力 応力静解析で並列効率の高い領域分割法に対応しています。 ■ 要素数と計算時間 ■ コア数と効率 数十万メッシュ以上のモデルで顕著な解析時間の短縮が可能です。 解析機能 調和解析、過渡解析 材 料 密度、音速、周波数依存性、減衰媒質 ※接触/ばね接続/ジョイント荷重/シェル要素は非対応 境界条件 変位、圧力、速度、音圧レベル、加速度、剛体壁、開放境界、音響インピーダンス 音波解析 出力項目 音圧、音圧レベル、粒子速度、音響インテンシティ、A特性音圧レベル、指向性、放射インピーダンス そ の 他 高速周波数スイープ マ ク ロ VBA、Python、Visual Basic、C++、言語での記述、マクロの自動生成機能 マクロ、 設 計 パラメトリック解析、バッチシミュレーション機能、ユーザーデータベース機能、Nastran形式メッシュ読込/出力機能、ヒーリング機能、 パラメトリック 効 率 化 HP Z800 Workstation(Intel® Xeon®X5680 3.33GHz x 2, RAM 48GB, スタディ ツ ー ル メッシュデータからモデル生成機能 Windows®10 64bit )を使用。電磁波調和解析モデルでベンチマーク。 ※はオプション機能 最大主応力 [Pa]
Page7

❖ 各種オプション機能 圧電解析 水晶のような圧電結晶体や圧電セラミックスを使用した、センサー、ブザー、アクチュエーター等の 応力拡張オプション : 非線形材料(弾塑性、クリープ、粘弾性、超弾性)、過渡解析 電子デバイスが解析でき、振動分布、インピーダンス特性などが出力できます。 はんだ材料などの弾塑性クリープ解析、樹脂材料などの粘弾性解析、ゴム材料などの超弾性解析が可能です。 圧電 - 音波連成解析 ■ 弾塑性クリープ解析 ■ 超弾性材料解析 温度サイクル下の累積相当非 ネオ・フック、ムーニー・リブリン 弾性ひずみの変動からはんだ などの超弾性材料を使用した の疲労寿命を算出することが可 大変形解析が可能です。複数の 能です。 材料試験の結果から材料モデ 変位図 周波数特性 規定水量 水量1/3 ルの係数を同定するカーブ はんだの疲労寿命解析 ドライブシャフトブーツの大変形解析 超音波ホーンの振動解析 超音波洗浄機の音圧分布解析 フィット機能を備えています。 反射、共鳴、指向性を含む音の解析ができます。 熱流体オプション : 熱伝導解析との連成 音波解析 圧電解析と組み合わせると、振動板から発射する音波が解析できます。 熱エネルギーが流れによって運ばれる効果(移流)や乱流によって熱移動が促進される効果、温度分布により生じる浮力を考慮した解析が可能 です。 500Hz 3000Hz 吸音ブースあり 吸音ブースなし 温度分布 流速流線図 温度分布 流速ベクトル図 液冷ヒートシンクの冷却解析 LED電球の放熱解析 スピーカの音波放出解析 卓上吸音ブースの音波解析 マクロ機能によりVBAやPythonでFemtetの自動制御が可能です。 マクロ、 磁場拡張オプション : 過渡解析 電磁波拡張オプション : 過渡解析 数値を変数として定義し複数水準を自動計算するパラメトリック解析や、 パラメトリックスタディ 複数のプロジェクトを順次まとめて自動解析するバッチシミュレーションも可能です。 時間変化にともなう磁界や磁束密度の変化を計算します。 時間領域における電磁界を計算します。 モータや発電機などの解析や、非線形材料を含む周波数の解析が ESD試験やTDRの解析が可能です。 可能です。 R=4 R=2 進行波 反射波 R=1 ビアなし ビアあり 不連続部 マクロ例 H型鋼の穴径を変えたときの応力解析事例 モータの特性解析 ビアホールの効果(ESD解析) TDR反射解析 解析機能 静解析、調和解析、共振解析、過渡解析※、初期応力を考慮した解析 材 料 圧電体、誘電体(等方性/異方性)、完全導体(等方性/異方性)、粘弾性 高速化オプション: マルチコアによる並列化 高速化オプション 電気壁(電位指定/浮き電極)、磁気壁、変位、集中荷重、分布荷重、加速度、圧力、トルク荷重、リモート荷重、簡易接触 境界条件 : 領域分割法 音響インピーダンス、開放境界、周期境界、任意分布境界 解析や結果表示などで並列処理が可能になり解析時間や描画時 応力拡張オプション 圧電解析 出力項目 変位、応力、ひずみ、電界、電束密度、インピーダンス、電荷、電位、電流値、共振周波数、接触力、接触面圧、接触面積 間が短縮できます。 そ の 他 高速周波数スイープ、加速度、熱荷重、外部抵抗、遠心力、コリオリ力 応力静解析で並列効率の高い領域分割法に対応しています。 ■ 要素数と計算時間 ■ コア数と効率 数十万メッシュ以上のモデルで顕著な解析時間の短縮が可能です。 解析機能 調和解析、過渡解析 材 料 密度、音速、周波数依存性、減衰媒質 ※接触/ばね接続/ジョイント荷重/シェル要素は非対応 境界条件 変位、圧力、速度、音圧レベル、加速度、剛体壁、開放境界、音響インピーダンス 音波解析 出力項目 音圧、音圧レベル、粒子速度、音響インテンシティ、A特性音圧レベル、指向性、放射インピーダンス そ の 他 高速周波数スイープ マ ク ロ VBA、Python、Visual Basic、C++、言語での記述、マクロの自動生成機能 マクロ、 設 計 パラメトリック解析、バッチシミュレーション機能、ユーザーデータベース機能、Nastran形式メッシュ読込/出力機能、ヒーリング機能、 パラメトリック 効 率 化 HP Z800 Workstation(Intel® Xeon®X5680 3.33GHz x 2, RAM 48GB, スタディ ツ ー ル メッシュデータからモデル生成機能 Windows®10 64bit )を使用。電磁波調和解析モデルでベンチマーク。 ※はオプション機能 最大主応力 [Pa]
Page8

万 お試し期間 多様な使い方にも柔軟に対応 年間23.8円 (税込26.18万円) 2ヶ月無料 ❖ パッケージ紹介 Femtetは「基本パック」をベースとし、各種オプションを追加することで機能が向上します。 いずれのパッケージも日本語版/英語版のどちらもご利用いただけます。 基本パック 電磁波 磁 場 電 場 応 力 熱伝導 流 体 圧 電 音 波 開発・設計者の解析ニーズに応える CAD機能(モデリング)と8つの解析 機能(電磁波・磁場・電場・応カ・熱伝 ユーザーフレンドリーな 導・流体・圧電・音波)とその連成解 CAD 析が利用可能です。 Parasolid(.x_t、.x_b)、DXF(.dxf) 解析シミュレーションソフトウェア[フェムテット] 各種オプション 電磁波拡張 磁場拡張 過渡解析 オプション 過渡解析(ESD、TDR) オプション (モータ、任意波形入力) 電磁波拡張オプション、磁場拡張オ プション、応力拡張オプション、熱流 応力拡張 非線形材料・過渡解析 熱流体 オプション 疲労寿命解析・大ひずみ解析 オプション 熱流体連成解析 体オプション、高速化オプションによ る機能拡張が可能です。 高速化 チコアによる並列化 CAD 各種CADデータの オプション マル トランスレータ インポート/エクスポート アカデミックパック 電磁波拡張オプション 磁場拡張オプション 年間19,800円(税込21,780円)で、 CADトランスレータを除く、Femtet 基本パック 応力拡張オプション 熱流体オプション の全ての機能が利用可能です(アカ 高速化オプション デミックパックの対象は、大学・高等 専門学校・高等学校です)。 ❖ ライセンス紹介 Femtetを利用するためのライセンスキーは「 ソフトウェアライセンス」または「ハードウェアライセンス(ドングルタイプ)」を利用します。 「ソフトウェアライセンス」はリモートデスクトップに対応しています。(ハードウェアライセンスはリモートデスクトップに非対応。) ソフトウェアライセンス ハードウェアライセンス LICENSE ネットワーク接続 LICENSE ノードロックタイプ サーバタイプ ドングルタイプ (PC固定) (ネットワークを通じて認証) (USBキーの抜き差しでPCを切り替え) ❖ 国産ソフトウェアならではの充実したサポート Femtetのサポートは日本国内で行っており、迅速な対応が可能です。300題以上の例題を揃え、チュートリアル・ヘルプも充実しています。 使用方法を習得するための各種無料セミナーを開催しています。 Femtetは村田製作所の登録商標です。その他記載されている会社名・製品名などは、各社の商標および登録商標です。 ParasolidはシーメンスPLMソフトウエア社の登録商標です。 このソフトウェアの一部の権利は TechSoft3D lnc. に帰属します。©1996ー2012. All Rights Reserved. 2023.6 WEB 動画
