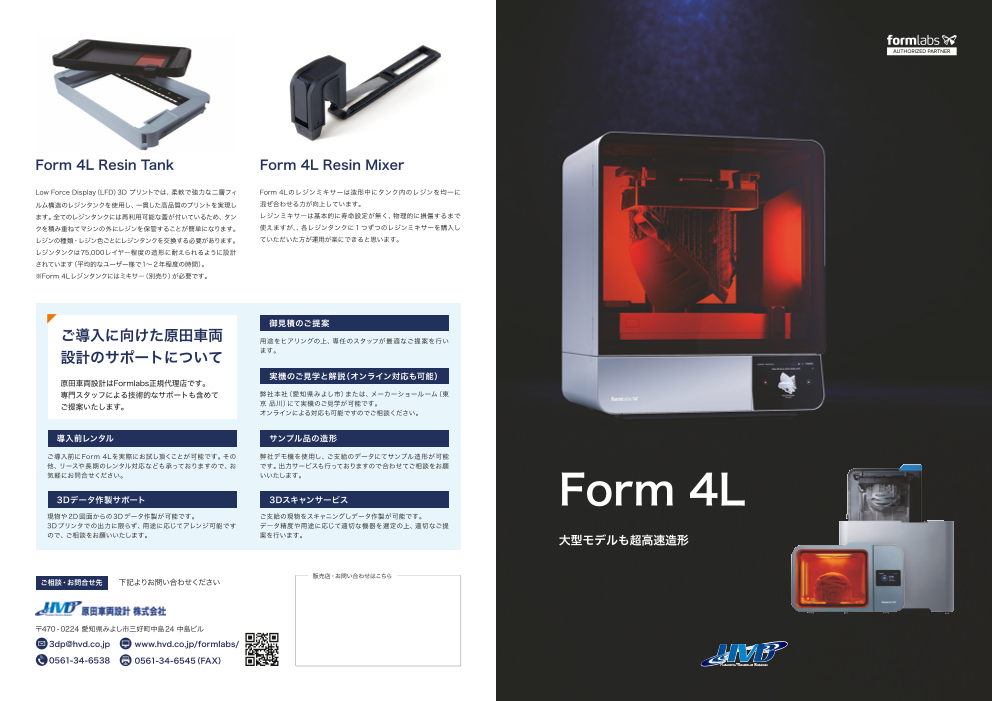

大型光造形方式3Dプリンタ「Form 4L」製品カタログ

Form 4L Resin Tank Form 4L Resin Mixer Low Force Display（LFD）3D プリントでは、柔軟で強力な二層フィ Form 4Lのレジンミキサーは造形中にタンク内のレジンを均一に ルム構造のレジンタンクを使用し、一貫した高品質のプリントを実現し 混ぜ合わせる力が向上しています。 ます。全てのレジンタンクには再利用可能な蓋が付いているため、タン レジンミキサーは基本的に寿命設定が無く、物理的に損傷するまで クを積み重ねてマシンの外にレジンを保管することが簡単になります。 使えますが、、各レジンタンクに１つずつのレジンミキサーを購入し レジンの種類・レジン色ごとにレジンタンクを交換する必要があります。 ていただいた方が運用が楽にできると思います。 レジンタンクは75,000レイヤー程度の造形に耐えられるように設計 されています（平均的なユーザー様で1～2年程度の時間）。 ※Form 4Lレジンタンクにはミキサー（別売り）が必要です。 御見積のご提案 ご導入に向けた原田車両 用途をヒアリングの上、専任のスタッフが最適なご提案を行い 設計のサポートについて ます。 実機のご見学と解説（オンライン対応も可能） 原田車両設計はFormlabs正規代理店です。 専門スタッフによる技術的なサポートも含めて 弊社本社（愛知県みよし市）または、メーカーショールーム（東 ご提案いたします。 京 品川）にて実機のご見学が可能です。 オンラインによる対応も可能ですのでご相談ください。 導入前レンタル サンプル品の造形 ご導入前にForm 4Lを実際にお試し頂くことが可能です。その 弊社デモ機を使用し、ご支給のデータにてサンプル造形が可能 他、リースや長期のレンタル対応なども承っておりますので、お です。出力サービスも行っておりますので合わせてご相談をお願 気軽にお問合せください。 いいたします。 3Dデータ作製サポート 3Dスキャンサービス Form 4L 現物や2D図面からの3Dデータ作製が可能です。 ご支給の現物をスキャニングしデータ作製が可能です。 3Dプリンタでの出力に限らず、用途に応じてアレンジ可能です データ精度や用途に応じて適切な機器を選定の上、適切なご提 ので、ご相談をお願いいたします。 案を行います。 大型モデルも超高速造形 販売店・お問い合わせはこちら ご相談・お問合せ先 下記よりお問い合わせください 〒470 -0224 愛知県みよし市三好町中島24 中島ビル 3dp@hvd.co.jp www.hvd.co.jp/formlabs/ 0561-34-6538 0561-34-6545（FAX）

超高速で叶える、 工業グレードの造形品質 Form 4L 大型モデルのプリントも短時間で完了 大型モデルも超高速造形 工業用3Dプリントの新時代、 超 高 速 最大スピード 到来 Fast Model レジンで80mm/時 造形容積一杯の造形が3時間で完了できます。 大きな問題も 再設計した消耗品で成功率 ＋ 4.6倍 　　　　　コストパフォーマンスが向上 大きなパーツで解決 Form 4Lの消耗品は、耐久性とプリント成功率の向上に焦点を当てて開発。こ コストパフォーマンス 350mm Form 4L れまでにない安定性で安心した生産環境を実現します。また、Form 3Lで使 用していたレジンなどの消耗品よりもコストが約40%減となり、日々のコスト Form 4 が抑えられ、高性能を維持しつつ、高コストパフォーマンスを実現します。 大容量の造形サイズ ※ レジンカートリッジはForm 4と同様のものをお使いいただけます。（Form 3L用は使用不 可）Form 4L発表時にはまだ使用できない材料もございますが順次対応してまいります。 196mm 353 × 196 × 350 mm 353mm Form 4Lの造形サイズはForm 4の4.6倍 大型の試作品や成形型、治具の製作に最適 Form4の高い品質をそのままに大容量化 Form 4L Form 4 精　細 高度にコリメートされた光線、ピクセルサイズ 46µm、事前 設定済みのアンチエイリアスで実現するサブピクセル解像 LFDテクノロジーで高精度・高速造形 高 性 能 度で、繊細なディテールを確実に表現します。 表　面 形中の剥離力低減、ライトタッチサポート、ピクセルサイズ 46µm、事前設定済みのアンチエイリアスで叶える優れた表面 145個のLEDが搭載されたバックライトユニットとレーザー 品質を実現します。 ユニット 4Lの組み合わせで、ビルドプラットフォームのどの箇所 でも超高速造形、高精度、優れた造形品質を実現します。 精　度 XY軸±0.15%の寸法公差でフィットするアセンブリを製作 可能です。 2 Form 4L Form 4L 3

Form 4L Material ユーザビリティを 追求した新設計 Standard Black Resin V5 Gray Resin V5 White Resin V5 レジンの高速充填 検証済みの造形設定 BlackレジンV5は濃厚な黒色が特徴の多用途レジン GreyレジンV5は非常に万能性の高い多用途レジン WhiteレジンV5は輝くような白さが特徴の多用途レ バルブが改善されたことで、Form Formlabsのエンジニアが何千回もの造形テストを行い、プリンタ で、造形スピードと高精細さ、審美性、高度な材料特 で、造形スピードと高精細さ、審美性、高度な材料特 ジンで、造形スピードと高精細さ、審美性、高度な材 3Lと比べて5～10倍の速さで充填 の到着後すぐにどの材料でも安定した結果を出せるように 性、使いやすく信頼性の高い作業工程という絶妙な 性、使いやすく信頼性の高い作業工程という絶妙な 料特性、使いやすく信頼性の高い作業工程という絶 が可能になりました。これによって 設定が考えられています。 バランスを備えた材料です。 バランスを備えた材料です。 妙なバランスを備えた材料です。 空のレジンタンクを2～8分で充填 可能です。 シームラインの解消 内部カメラ搭載 旧型となるForm 3Lでは、製品仕様上2つのレーザーが描画する Clear Resin V5 Fast Model Resin 境界線上に、僅かなズレが生じ、シームラインと呼ばれる50µm 3Dプリンタの庫内に搭載されたカ から300µmの段差が発生していました。Form 4Lでは、LFDに メラによって、いつでもどこからで よる面露光を採用しており、大型製品を造形した際にも、シーム ClearレジンV5は非常に透明度が高いニュートラル Fast Modelレジンは、1時間あたり100mm以上とい も造形状況の確認やプリンタ管理 ラインは発生しません。 カラーの3Dプリント用レジンで、新製品のForm 4L う、Formlabs材料で最速の造形スピードを誇りま が行えます。カメラ機能は無効化も の機能を最大限に活かし、造形スピードと高精細さ、 す。手のひらサイズのパーツなら10分以内で、大型の 新しい材料が続々開発されています 可能です。 透明度、高度な材料特性、使いやすく信頼性の高い作 試作品なら2時間以内に造形可能です。 最新の情報はWebへ 業工程という絶妙なバランスを備えた材料です。 レジンレベルセンサー Engineering Form 3Lよりもレジンタンク内のレ ジン量を正確に計測できるようにな りました。 Alumina 4N Resin Clear Cast Resin Precision Model Resin Color Kit Form 3L LFSテクノロジー Form 4L LFDテクノロジー 過酷な環境下でも優れた性能を発 インベストメント鋳造向けに設計さ 修復モデル表面の99%以上を積層 仕上げや塗装の手作業なしで、さま 揮する高密度・高純度な工業用セラ れたレジンで、原型を直接3Dプリン ピッチ100µmで造形できる高精細 ざまな色の3D印刷を可能にします。 ミック材料です。 トすることが可能です。 材料です。 Form 4L 仕様 Castable Wax Resin Flexible 80A Resin Tough 1500 Resin Durable Resin ろうを20％含んだ信頼債の高い素 フレキシブルおよび弾性樹脂のライ タフで耐久性のある樹脂の機能性 機能性樹脂ファミリーの中で最も柔 造形方式 Low Force Display™（LFD） レジンタンクの耐用期間 Formlabs提供の材料で75,000層 材で灰をださずに燃え尽きるように ブラリの中で最も硬いソフトタッチ ファミリーの中で最も弾力性のある 軟で耐衝撃性、潤滑性のある材料 設計され、後硬化不要で強度があ で、強度と柔らかさのバランスを備 材料です。 です。 最大造形サイズ る材料です。 えた材料です。 353 × 196 × 350 mm プリンタ重量 58.5 kg （W×D×H） Tough 2000 Resin Elastic 50A Resin Rigid 10K Resin Rigid 4000 Resin 積層ピッチ 25～200 µm プリンタ寸法 664 x 528 x 794 mm 強く頑丈な試作品のプロトタイピン 最も柔らかく、シリコーンで製造さ ガラス材を大量に混入しており、エ 反りを最小限に抑えることができる XY軸解像度 46 µm 保証およびサービス 1年間の製品保証 グ用の素材です。 れる部品のプロトタイプ作成に適し ンジニアリング系レジンの中で最も 硬度と強度の高いパーツを製作する 別途、有料サービスおよび延長保証あり ています。 硬い材料です。 時の素材として最適です。 平均造形速度 24 mm/h ソフトウェア使用環境 Windows 7以降 （積層ピッチ100µmの場合） Mac OS X 10.12以降 Hight Temp Resin ESD Resin Flame Retardant Resin Silicone 40A Resin 最高造形速度 80 mm/h 利用可能なファイル形式 STL、OBJ、3MF 高温環境の中で製作する時の素 高精度なESD対策治工具の製 自己消火性、ハロゲンフリー、認定 初めてお求めやすい価格を可能にし 材として最適です。 作に適した材料です。 UL94 V-0取得済みの材料で難燃 た100%シリコン3Dプリントレジン 性部品を簡単に3Dプリントできます。 です。 4 Form 4L Form 4L 5

Form Wash L Form Cure L （第二世代） 周辺機器 周辺機器 そのポテンシャルを、最大限まで Form Wash L が機能向上して新登場 熱と紫外線光を庫内全面の鏡面によって造形物に全方位 から照射し、造形物材料の機械的特性や寸法精度を最大 限に引き出します。 溶剤を撹拌して造形物表面に残る未硬化の液体レジンを洗い流し、常にクリーン Formlabsの材料に合わせ最適化 高速・高出力での二次硬化 で滑らかな高品質のパーツに仕上げます。洗浄完了後は造形物を溶剤から 自動で引き上げて自然乾燥させ、過度の浸漬による品質の劣化を防ぎます。 Form Cure Lにプリセットされた材料ごとの二次硬化設 2基の500Wヒーターが10分以内に庫内温度を80℃ 定は、各材料の機械的特性を最大限に引き出すよう緻密に まで加熱した後、3基のUVライトモジュールが最適な 攪拌機能の向上 調整されています。 波長の光を照射。素早く効果的な二次硬化が行えます。 Form Wash L が材料ごとに最適な洗浄時間と前世代機の1.5倍の攪拌能力で 庫内全面にUVを照射 生体適合性材料の用途にも有効 徹底的に自動洗浄。 全面が鏡面となった庫内でガラス製ターンテーブルが Form Wash LとForm Cure Lは、FDA認定ワークフロー 回転することで、UV光が造形物の全面に照射され、安定 にて実証されており、ISO 13485認証取得済みの自社 ビルドプラットフォームに合わせた調整が可能 した二次硬化を実現します。 施設で製造された生体適合性および滅菌可能材料にも 調整可能なプラトフォームマウントによりさまざまな高さや幅に合わせてすべての 対応します。 Formlabs Build Platforms [Form 4L、Form 4、 Form 3L、 Form 2/Form 3] に対応。 大型造形用の総合エコシステム Form 4LまたはForm 3Lエコシステムの導入で大型パーツ製作を内製化し、 作業環境をスケールアップしましょう。造形のセットアップから後処理までを 一貫してカバーするFormlabsの製品群は、3Dプリントのワークフローをより 一層効率化いたします。 Form Wash L（ 第二世代）仕様 Form Cure L 仕様 対応プリンタ Form 4L、Form 4BL、Form 3L、Form 3BL、Form 4、 Form 4L、Form 4BL、Form 3L、Form 3BL、Form 4、 Form 4B、Form 3/+、Form 3B/+、Form 2 推奨動作環境 推奨温度 18 ‒ 28°C 対応プリンタ Form 4B、Form 3/+、Form 3B/+、Form 2 製品寸法（W×D×H） 690 × 540 × 445 mm 製品寸法（W×D×H） 780 × 460 × 670 mm 外蓋開放時高さ：1,130 mm 撹拌方法 2つの磁気結合式インペラ 製品重量 24 kg ターンテーブル 直径 395 mm 推奨動作環境 推奨温度 18 ‒ 28°C 製品重量 56.7 kg（溶剤を除く） 対応溶剤 IPA、TPM、水 最大収容高さ 320 mm 庫内最高 到達温度 80°C 光源 多方向LED × 45基 最大対応サイズ 353 × 196 × 296 mm LED光点 36 W LED出力 70 W LED波長 375 nm, 405 nm 6 Form 4L Form 4L 7
