限られたスペースに設置でき、人に代わって積み付け作業を効率化します。
【 PXTシリーズ 全製品 】
■キャスター付きでラクラク移動
【 PXT-1220A、PXT-1220+ 】
■全高2,000mm以下で極小スペースを有効活用
■荷物はA3サイズ対応
【 PXT-1220+ 】
■パレットの兼用が可能(T11~14型)
【 PXTシリーズ 製品仕様 】
可搬重量:20kgまで対応(PXT-1220A/PXT-1220+)
35kgまで対応(PXT-1235)
(ハンド重量含む)
※当社評価基準に基づく数値
処理能力:6.2箱/min(PXT-1220A/PXT-1220+)
8.1箱/min(PXT-1235)
サイズ:PXT-1220A 2,385(L) x 2,025(W) x 2,000(H)mm
PXT-1220+ 2,685(L) x 2,025(W) x 2,000(H)mm
PXT-1235 2,488(L) x 1,980(W) x 2,214(H)mm
関連メディア
このカタログについて
ドキュメント名 | 低全高パレタイザー PXTシリーズ |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 2.4Mb |
登録カテゴリ | |
取り扱い企業 | 株式会社スター精機 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

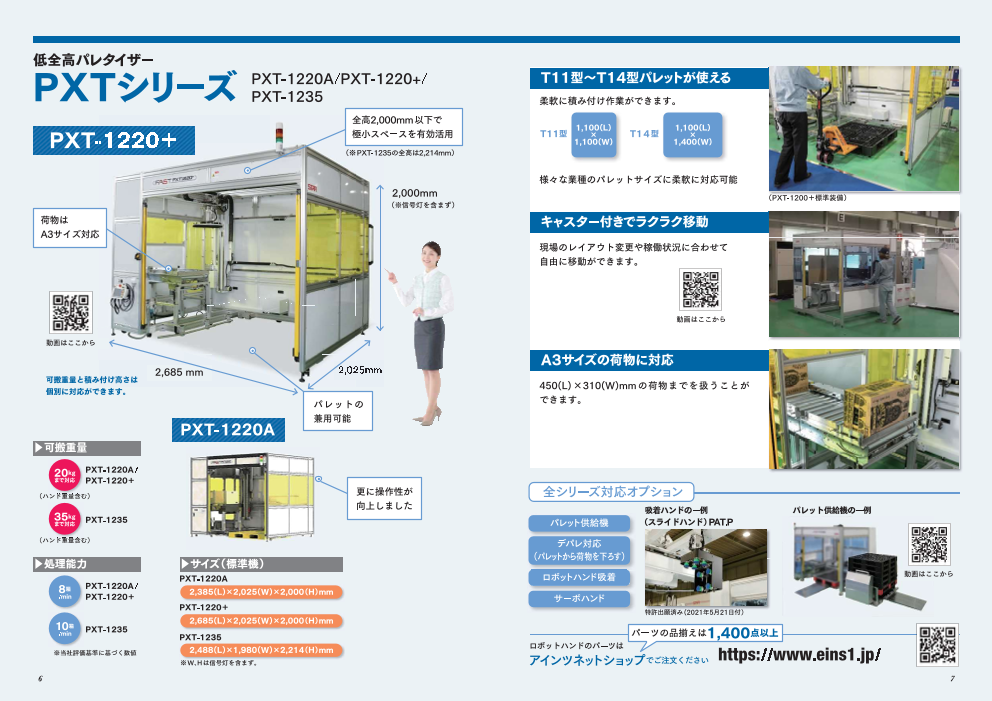

Page1
低全高パレタイザー 導入しやすい、運用しやすい
PXTシリーズ 段ボール箱の
積み付けロボット
パレタイザー
限られたスペースに設置でき、
人に代わって積み付け作業を効率化します。
全高2,000mm以下で
PXT-1220+ 極小スペースを有効活用
(※PXT-1235の全高は2,200mm)
荷物は
A3サイズ対応
2,000mm
(信号灯を含まず)
キャスター
付きで
動画はここから ラクラク移動
パレットの兼用が
可能(T11~14型)
▶ 可搬重量 ▶ 処理能力 ▶ サイズ
PXT-1220A
20kg PXT-1220A/ 6.2箱 PXT-1220A/
まで対応 PXT-1220+ /min PXT-1220+ 2,385(L)×2,025(W)×2,000(H)mm
(ハンド重量含む) PXT-1220+
8.1箱 2,685(L)×2,025(W)×2,000(H)mm
/min PXT-1235
35kg
まで対応 PXT-1235 PXT-1235
2,488(L)×1,980(W)×2,214(H)mm
(ハンド重量含む)
※当社評価基準に基づく数値 ※W、Hは信号灯含まず。
Page2
製品仕様
PXTシリーズ オプション
PXT-1220A PXT-1220+ PXT-1235
常用空気圧 パレット供給機 ロボットハンド吸着
[MPa] 0.5 0.5 0.5
最大可搬重量
(ハンド重量含む) 20 20 35 デパレ対応 サーボハンド
[kg] (パレットから荷物を下ろす)
上下軸 1200 1200
( )OP (1400) (1400) 1200
[mm] (1700) (1700) 吸着ハンドの一例 パレット供給機の一例
前後軸 (スライドハンド)PAT.P
( ) OP 900 1000 0 0
[mm] (1000) 1 0
走行軸
( ) OP 1500 1800 1400
[mm]
旋回軸
( ) OP ±160 ±160 320 (±160)
[度]
AC200 - AC200 - AC200 -
電源 220V±10% 220V± 220V± 特許出願済み(2021年5月21日付)
50/60Hz 10%50/60Hz 10%50/60Hz
電源設備容量
[KVA] 2.1 2.1 8.9 新潟営業所
新潟県三条市須頃3丁目120 動画はここから
最大消費電力 パーツの品揃えは
[KW] 1.2 1.2 4.6 甲信営業1所長野県塩尻市,4大字0広丘0原新点田57以3-6上
ブレーカ容量
[A] 15 15 30 富山営業所
富山県富山ロ市ボ黒崎ッ 3ト78-ハ1 ンドのパーツは
本体エアー
消費量 15.2 15.2 163.8 アインツネットショップで 仙台営業所
滋賀営業所 宮城県仙台市太白区鹿野3-22-20
L/min] 滋賀県栗東ご市注手原文4-5く-1だ4 さい
本体重量 出雲工場
[kg] 487 518 1044 島根県出雲h市斐t川t町p直江s35:3/8/www.eins1.j関p東/支店【関東 STAR PLAZA】
福岡営業所 関東STAR PLAZA 栃木県佐野市大橋町3241
福岡県春日市 東京営業所
ハンド部エアー消費量 春日公園7-100 名古屋STAR PLAZA 東京都台東区根岸2丁目19-25
大阪STAR PLAZA 神奈川営業所
神奈川県座間市緑ケ丘4-8-9
エアーエジェクター4個仕様 57L/min × 4個 = 228L/min 静岡営業所
スライドハンド PAT.P 静岡県静岡市駿河区中島2861-1
エアーエジェクター8個仕様 57L/min × 8個 = 456L/min 浜松営業所
岡崎シャトルセンター 静岡県浜松市東区半田町241
スポンジ吸引グリッパー 755L/min 愛知県岡崎市竜美旭町12-11
本社・工場・名古屋支店
袋材用吸引グリッパー PAT.P 755L/min 【名古屋 STAR PLAZA】
大阪支店【大阪 STAR PLAZA】 愛知県丹羽郡大口町秋田3-133
大阪府大阪市城東区古市3丁目16番28号
※ 総エアー消費量は、本体エアー消費量+ハンド部エアー消費量の合算になります。 広島営業所
大分シャトルセンター 広島県広島市安佐南区祇園4-50-30
大分県中津市三光佐知370-8
安全に関するご注意 ★スター精機の製品および仕様について正しく知っていただくために
●ご使用の前に「取扱説明書」をよくお読みのうえ正しくお使いください。
●厚生労働省令の定めにより、事業者は、産業用ロボット(ロボットパレタイザーを含む)を運転する場合において、さく又は囲いを可動範囲の外側に設け、産業用ロボットに
接触する危険を防止するための措置を講ずることと、従事する労働者に対し、当該業務に関する安全または衛生のための特別教育を実施する義務を負います。
この法令は、日本国内で産業用ロボットを使用する場合に限って適用されます。
●規格および外観は、改良のため予告なく変更することがありますので、あらかじめご了承ください。
