【高圧反応用・合成用】Oリング・クランプシール・オートクレーブ(反応器)『OCLシリーズ・OCNL』

製品カタログ
浪岡製作所
会社案内ダウンロード
お問い合わせ
電話でお問い合わせ

水熱合成、ゼオライト合成、バイオマス、亜臨界水、水素還元、水添反応、電気化学試験の反応器、圧力タンク、圧力容器、オートクレーブ

【OCLシリーズ】『OCNL』はオートクレーブ(反応器)です。Oリング&クランプによるシール方式です。
耐薬品性に優れるFFKMを採用し、クランプシールで作業性に優れます。
■容量は3リットルから20リットルまで標準対応しています。
設計容量は3L、3.5L、5L、6L、10L、20L容量ラインナップです。
■標準材質SUS316Lの他、容器材質はステンレス（SUS304、SUS316、SUS304L、SUS310S、SUS329J4L、S32750、S31254）、チタン、ハステロイ（HC276、HC-22、HB-2）、Alloy59、MAT21、インコネル（インコネル600、インコネル625）、インコロイ（インコロイ825）、ニッケル（Ni201）、モネル（M400）、カーペンター（C20Cb3）、ジルコニウム（Zr702）です。また、PTFE、PEEKインナー、フッ素樹脂コートも対応可能です。
【標準仕様スペック：OCLシリーズ】【OCNLタイプ】
■設計圧力(MPa)：圧力変動型(容量：リットル)×(圧力：MPa)≦4にて設計
■設計温度(℃)：200℃
■容器材質：SUS316L
■接ガス材質：SUS316
■シール材質：FFKM(Oリング)
■シール方法：手締クランプまたはボルト締クランプ
■反応器容量：3～20リットル
■反応器内径：φ131.8～φ259.4
■液充填量：反応器容量の66.6%を上限とする
■その他要部材質：PTFE/CF/FFKM
■適用法規：なし
■バルブポート数：1ポート
■標準的な構成部品は
バルブ（ニードルバルブ、ストップバルブ）、ドレンバルブ(フラッシュバルブ)です。
■仕様に応じて
圧力計（ブルドン管圧力計、連成計）、安全弁（揚程式安全弁、リリーフバルブ）、サーモウェル（温度計ポート）、サンプリングノズルなどを付加可能です。
※詳細はカタログをご確認ください。
■圧力容器の適用法規は簡易容器に該当します。
■用途は
水熱合成、ゼオライト合成、バイオマス糖化、亜臨界水、水素還元、水添反応、電気化学試験、腐食試験などの研究開発用途に使用されます。
■オプション品として
ボールバルブ、ベローズバルブ、ドレンバルブ（フラッシュバルブ、Y形底排弁）、隔膜式圧力計、デジタル圧力計、圧力伝送器、圧力センサー、ラプチャーディスク、背圧弁、マスフローコントローラ、リサーチコントロールバルブ、高圧ポンプ（プランジャーポンプ、スラリーポンプ）、インラインガスヒーター、キャリアガス予熱器、気液分離器、照合電極、対極電極、高圧電極シール、ビューポート、可視窓付などの仕様も可能です。

このカタログについて

ドキュメント名 【高圧反応用・合成用】Oリング・クランプシール・オートクレーブ(反応器)『OCLシリーズ・OCNL』
ドキュメント種別 製品カタログ
ファイルサイズ 244.9Kb
登録カテゴリ
取り扱い企業 浪岡製作所 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
化学反応用オートクレーブ・リアクター、撹拌機付オートクレーブ、高圧反応装置、水熱合成装置、ステンレス・ハステロイ・チタン・インコネル・モネル・ニッケル・ジルコニウム製圧力容器の定価表付製品カタログ
製品カタログ

浪岡製作所

この企業の関連カタログの表紙
反応器（オートクレーブ・リアクター）、実験用圧力容器、高圧タンク、ステンレス・ハステロイ・チタン・インコネル・モネル・ニッケル・ジルコニウム製タンク定価表付製品カタログ
製品カタログ

浪岡製作所

この企業の関連カタログの表紙
化学反応用胴部ガラス管撹拌付オートクレーブ『GACM/UN』
製品カタログ

浪岡製作所

このカタログの内容

Page1

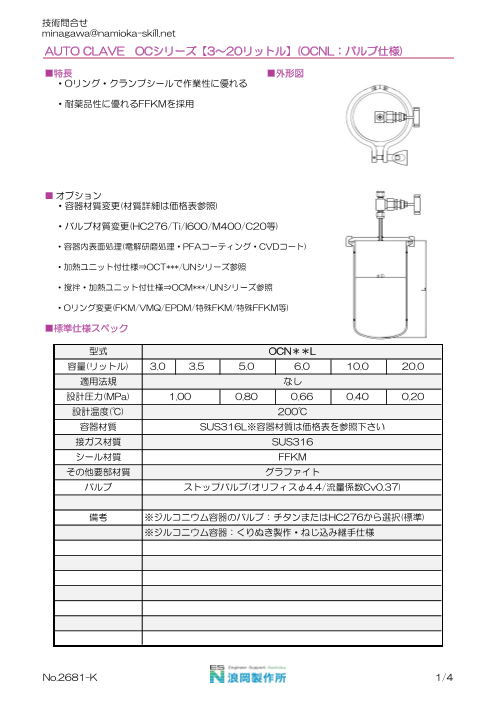

技術問合せ minagawa@namioka-skill.net AUTO CLAVE　OCシリーズ【3～20リットル】(OCNL：バルブ仕様) ■特長 ■外形図 ・Oリング・クランプシールで作業性に優れる ・耐薬品性に優れるFFKMを採用 　 ■ オプション ・容器材質変更(材質詳細は価格表参照) ・バルブ材質変更(HC276/Ti/I600/M400/C20等) ・容器内表面処理(電解研磨処理・PFAコーティング・CVDコート) ・加熱ユニット付仕様⇒OCT***/UNシリーズ参照 ・撹拌・加熱ユニット付仕様⇒OCM***/UNシリーズ参照 ・Oリング変更(FKM/VMQ/EPDM/特殊FKM/特殊FFKM等) ■標準仕様スペック 型式 OCN＊＊L 容量(リットル) 3.0 3.5 5.0 6.0 10.0 20.0 適用法規 なし 設計圧力(MPa) 1.00 0.80 0.66 0.40 0.20 設計温度(℃) 200℃ 容器材質 SUS316L※容器材質は価格表を参照下さい 接ガス材質 SUS316 シール材質 FFKM その他要部材質 グラファイト バルブ ストップバルブ(オリフィスφ4.4/流量係数Cv0.37) 備考 ※ジルコニウム容器のバルブ：チタンまたはHC276から選択(標準) ※ジルコニウム容器：くりぬき製作・ねじ込み継手仕様 No.2681-K 1/4
