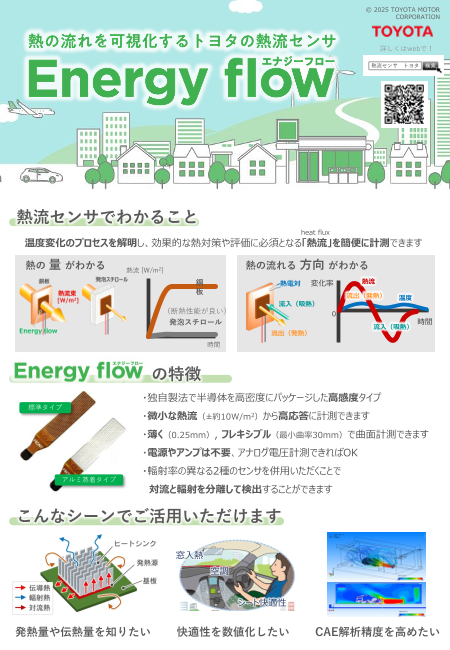

Page1
スライド 1
© 2025 TOYOTA MOTOR
CORPORATION
詳しくはwebで！
熱流センサ トヨタ
熱流センサでわかること
heat flux
温度変化のプロセスを解明し、効果的な熱対策や評価に必須となる「熱流」を簡便に計測できます
熱の量 がわかる 熱の流れる方向 がわかる
熱流 [W/m2]
銅 変化率 熱流
板
流出（発熱） 温度
流入（吸熱）
（断熱性能が良い） 0
発泡スチロール 時間
流入（吸熱）
流出（発熱）
時間
の特徴
・独自製法で半導体を高密度にパッケージした高感度タイプ
標準タイプ
・微小な熱流（±約10W/m2）から高応答に計測できます
・薄く（0.25mm）, フレキシブル（最小曲率30mm）で曲面計測できます
・電源やアンプは不要、アナログ電圧計測できればOK
・輻射率の異なる2種のセンサを併用いただくことで
アルミ蒸着タイプ
対流と輻射を分離して検出することができます
こんなシーンでご活用いただけます
窓入熱
空調
シート快適性
発熱量や伝熱量を知りたい 快適性を数値化したい CAE解析精度を高めたい
Page2
スライド 2
のサイズバリエーション
の標準タイプの仕様概要
Page3
スライド 3
で計測できる伝熱
センサ1本では合算されて計測されてしまうところを、輻射率の異なる2種類
のセンサを併用することで、対流成分と輻射成分を切り分けて計測できる
Page4
スライド 4
の活用事例（一部）
