能知 追尾式太陽光架台システム　太陽光発電システムのソリューション

能知 追 尾 式 太 陽 光 架 台 シ ス テ ム 太陽光発電システムのソリューション 210MM, 600W+ ⼤きいモジュール、⾼効率解決⽅案 210MM, 600W+ LARGE CAPACITY ULTRA HIGH POWER SOLUTION 600W+ AI 600Ｗ+の⼤きい ⼆つ知能計算法 通信⾼効能安定 極端天気保護策略 モジュール駆動

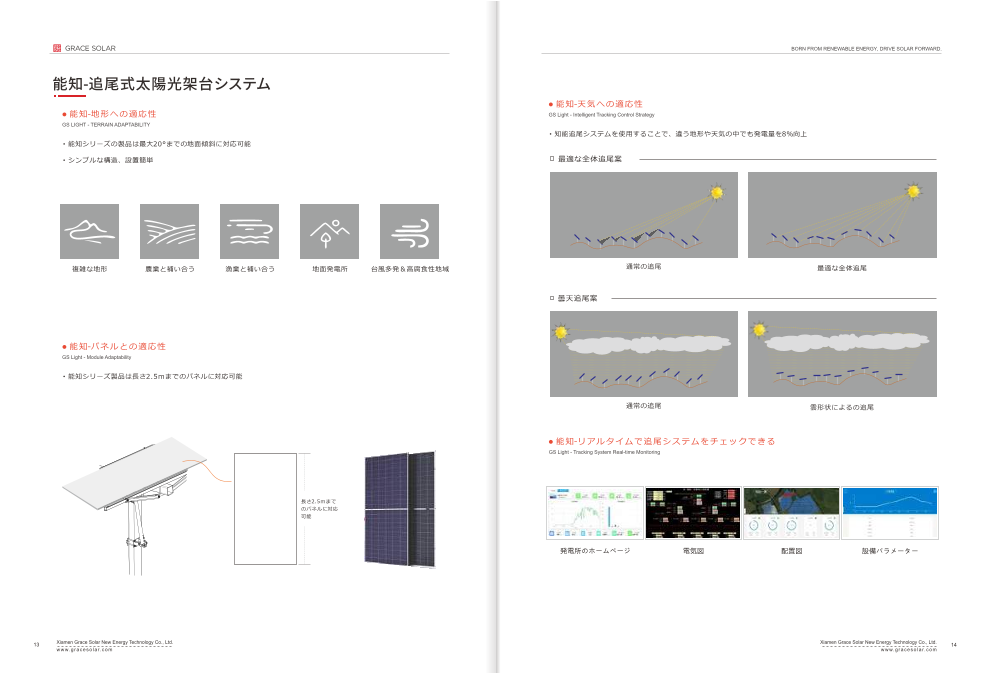

BORN FROM RENEWABLE ENERGY, DRIVE SOLAR FORWARD. 能知-追尾式太陽光架台システム ● 能知-天気への適応性 ● 能知-地形への適応性 GS Light - Intelligent Tracking Control Strategy GS LIGHT - TERRAIN ADAPTABILITY ·知能追尾システムを使⽤することで、違う地形や天気の中でも発電量を8％向上 ·能知シリーズの製品は最⼤20°までの地⾯傾斜に対応可能 ·シンプルな構造、設置簡単 最適な全体追尾案 複雑な地形 農業と補い合う 漁業と補い合う 地⾯発電所 台⾵多発＆⾼腐⾷性地域 通常の追尾 最適な全体追尾 曇天追尾案 ● 能知-パネルとの適応性 GS Light - Module Adaptability ·能知シリーズ製品は⻑さ2.5ｍまでのパネルに対応可能 通常の追尾 雲形状によるの追尾 ● 能知-リアルタイムで追尾システムをチェックできる GS Light - Tracking System Real-time Monitoring ⻑さ2.5ｍまで のパネルに対応 可能 発電所のホームページ 電気図 配置図 設備パラメーター 13 Xiamen Grace Solar New Energy Technology Co., Ltd. Xiamen Grace Solar New Energy Technology Co., Ltd. 14 w ww.g ra ce so l a r. co m w ww.g ra ce so l a r. co m

BORN FROM RENEWABLE ENERGY, DRIVE SOLAR FORWARD. 能知-追尾式太陽光架台システム ● 能知-調節柱対応 ● 能知-多点駆動 GS Light - Features GS Light - Product Reliability a.調整柱で駆動 ·多点駆動によりシステムの固有周波率を増加させ、従来の単点駆動構造より剛性を20％向上させた。 ·回転式の製品と⽐べ、許容値が⼤きいので設置便利。 追尾システムの耐⾵⼒を⼤幅に向上させた ·回転減速機のスペースは不要なので、優れた⼀体性と調節性を持ち、メンテしやすくなり、メンテ費⽤のコス トダウンもできる。 多点駆動モーメント荷重分布図 調節柱 調節柱 調節柱 単点駆動モーメント荷重分布図 b.朝晩シャドー消し＋杭⾼さ不⼀致消し＋曇天追尾システムにより、発電量を⼤幅に向上させる。 ● 能知-最先端I P D製品開発システム GS Light - Leading IPD Product Research and Development System シャドー消し 曇天追尾システム シャドー消し 開発システ スタート コンセプト審査 ⼆回⽬審査 三回⽬審査 ライフサイクル審査 朝⇒逆⽅向 追尾、発電量増 Charter開発 コンセプト スケジュール 開発 検証 発表 ライフサイクル ⼣⽅逆⽅向 リクエスト システ コンセ 詳細 追尾、発電量増 テスト 検証 発表 分析 ム設計 プト 設計 曇天追尾 発電量増 技術 技術 技術 技術 技術 技術 技術 審査 審査1 審査2 審査3 審査4 審査5 審査6 15 Xiamen Grace Solar New Energy Technology Co., Ltd. Xiamen Grace Solar New Energy Technology Co., Ltd. 16 w ww.g ra ce so l a r. co m w ww.g ra ce so l a r. co m 追尾システムMW毎の発電量（KW/MW）

BORN FROM RENEWABLE ENERGY, DRIVE SOLAR FORWARD. 能知-追尾式太陽光架台システム 追尾式太陽光架台（マルチポイント駆動型）-2P ● 技術パラメータ 機械⽅⾯ 追尾駆動数量 2X60 追尾設備ごとの電機数量 1 追尾範囲 ±50° 材料 溶融亜鉛メッキ+アルミ亜鉛メッキ板+仮亜鉛メッキ 東⻄傾斜 制限なし 南北傾斜 ＜15% パネル配列 ツイン縦置き 地上⾼さ ＞500mm，（特注可） 基礎 ラミング、キャストイン、置き基礎 基準⾵速 ＜47m/s，3秒陣⾵，（特注可） 保護⾵速 18m/s 機械追尾精度 ±2° 敷地率 30% アース導通⽅式 ⾃然導通 電気⽅⾯ 駆動⽅式 直線棒推し駆動 電機パワー 220W 平置き時間 ＜8分間 コントローラー ⼀枚機 追尾精度制御 ＜2° 制御⽅式 単独GPS時間制御+アングルセンサーで合同制御 リミット保護 機械リミット+電機ハードリミット+ソフトリミット 電機保護 過熱保護、過電流保護、⾃動ロック保護 ● システム紹介 ● 製品特徴 動作温度 -40-+70℃ ⾃主開発した独特で、且つ信憑性の⾼いマルチポイ 列ごとに3個の駆動をつけ、構造強度を向上することによ 防護レベル IP65 ント駆動型追尾システムは⼤型パイプを使い、構造 り、耐⾵⼒をあげる 消費電量 ＜0.1kWh/⽇ 先端AI知能及び両⾯追尾算法を採⽤、発電量を上げる 強度を20％上げ、耐⾵⼒をあげる。列ごとに2個或い スパンを更に⻑くすることにより、打設量を減らし、施 給電⽅式 直連給電/外給電 は多個の駆動をつけることにより、追尾の精度や構 ⼯コストを⼤幅に削減できる 通信⽅式 RS485 Modbus協議 造の信憑性を向上させる。最先端の⾵動設計を採⽤ 最先端の設計で、182mmと210mmシリコン⼤板や⼤パ 信号伝送⽅式 ワイヤ/ワイヤレス  することにより、多⾓度の保護⽅案に適⽤でき、 ワーパネルに適⽤できる。最⼤で120パネルと合わせて 182mmと210mmパネルにピッタリである。 使⽤可能 異なるラミング設計は地質により違う基礎を選択でき る。南北15％傾斜、東⻄傾斜無制限の設計ができる ● 適⽤発電所 RWDI、TUV等の認証を取得、システムの25年間安定運 各種発電所案件に適⽤。特に両⾯パネル使⽤の発電 ⾏を保証できる 所や建設費の⾼い案件に適⽤。 AC或いPV供電と合わせて使⽤可能。無線転送の安定性も 向上できて、追尾システムコードも設置しやすくなる。 発電所設置のLCOEを⼤幅に低減することができる 17 Xiamen Grace Solar New Energy Technology Co., Ltd. Xiamen Grace Solar New Energy Technology Co., Ltd. 18 w ww.g ra ce so l a r. co m w ww.g ra ce so l a r. co m

BORN FROM RENEWABLE ENERGY, DRIVE SOLAR FORWARD. 能知-追尾式太陽光架台システム 追尾式太陽光架台（単独型）-
1
P ● 技術パラメータ 機械⽅⾯ 追尾駆動数量 1X90 追尾設備ごとの電機数量 1 追尾範囲 ±60° 材料 溶融亜鉛メッキ+アルミ亜鉛メッキ板+仮亜鉛メッキ 東⻄傾斜 制限なし 南北傾斜 ＜20% パネル配列 シングル縦置き 地上⾼さ ＞500mm，（特注可） 基礎 ラミング、キャストイン、置き基礎 基準⾵速 ＜47m/s，3秒陣⾵，（特注可） 保護⾵速 18m/s 機械追尾精度 ±2° 敷地率 30% アース導通⽅式 ⾃然導通 電気⽅⾯ 駆動⽅式 回転駆動器駆動 電機パワー 150W 平置き時間 ＜8分間 コントローラー ⼀枚機 追尾精度制御 ＜2° 制御⽅式 単独GPS時間制御+アングルセンサーで合同制御 リミット保護 機械リミット+電機ハードリミット+ソフトリミット 電機保護 過熱保護、過電流保護、⾃動ロック保護 ● システム紹介 ● 製品特徴 動作温度 -40-+70℃ ⾃主開発した単独型追尾架台1Pシステムは南北傾斜 取付けやすい 防護レベル IP65 20％に対応可能である。地⾯により近くすることで、 特注の制御と調整システム 消費電量 ＜0.08kWh/⽇ 耐⾵⼒を向上させる。ノーマル製品の場合に最⼤9 Ai知能制御システム。６％のキャパを向上できる 給電⽅式 直連給電/外給電 0パネルの組⽴が可能である。直連給電の配置や地形 南北傾斜は20％まで対応可能 通信⽅式 RS485 Modbus協議 によってパネルの数量を調整することができ、異形地 異形地⾯の利⽤率を向上できる 信号伝送⽅式 ワイヤ/ワイヤレス ⾯の発電所にピッタリである。最先端のAI知能制御を 採⽤し、直連給電やリチウム電池と合わして⾃体発電 直連とリチウム電池の給電で、LCOEを低減できる を実現させる。 ● 適⽤発電所 各種発電所案件に適⽤。特に異形地⾯の発電所案件 に適⽤。 19 Xiamen Grace Solar New Energy Technology Co., Ltd. Xiamen Grace Solar New Energy Technology Co., Ltd. 20 w ww.g ra ce so l a r. co m w ww.g ra ce so l a r. co m

BORN FROM RENEWABLE ENERGY, DRIVE SOLAR FORWARD. 能知-追尾式太陽光架台システム 追尾式太陽光架台（ツイン連結型） ● 技術パラメータ 機械⽅⾯ 追尾駆動数量 2X60 追尾設備ごとの電機数量 1 追尾範囲 ±60° 材料 溶融亜鉛メッキ+アルミ亜鉛メッキ板+仮亜鉛メッキ 東⻄傾斜 ＜5% 南北傾斜 ＜15% パネル配列 シングル縦置き、ツイン連結 地上⾼さ ＞500mm，（特注可） 基礎 ラミング、キャストイン、置き基礎 基準⾵速 ＜47m/s，3秒陣⾵，（特注可） 保護⾵速 18m/s 機械追尾精度 ±2° 敷地率 30% アース導通⽅式 ⾃然導通 電気⽅⾯ 駆動⽅式 回転駆動器駆動 電機パワー 150W 平置き時間 ＜8分間 コントローラー ⼀枚機 追尾精度制御 ＜2° 制御⽅式 単独GPS時間制御+アングルセンサーで合同制御 リミット保護 機械リミット+電機ハードリミット+ソフトリミット 電機保護 過熱保護、過電流保護、⾃動ロック保護 ● システム紹介 ● 製品特徴 動作温度 -40-+70℃ ⾃主開発したツイン連結型追尾システム架台は、⼤ 電機制御と駆動の数量が少ないため、低故障率を実現適 防護レベル IP65 断⾯の⾼強度柱を使うことにより、⾼硬度、⾼⾃体 応性強、取付けやすい、メンテ便利 消費電量 ＜0.1kWh/⽇ 振動率、⾼安全性を実現させる。⾼効率・⼤サイズ 合理的な設計により、よりよい安全性を実現させる 給電⽅式 直連給電/外給電 のパネルに対応可能である。電機制御と駆動の数量 RWDIでより合理的な耐⾵構造を算出する 通信⽅式 RS485 Modbus協議 は通常の単独型より半分減らしたので、故障率が低 Ai知能制御システム。６％のキャパを向上できる 信号伝送⽅式 ワイヤ/ワイヤレス い。⾵洞試験で、より合理的な耐⾵構造を算出し、 発電所２５年の使⽤寿命を保証する。 直連とリチウム電池の給電で、LCOEを低減できる ● 適⽤発電所 平坦地⾯の発電所案件に適⽤。特にコスト低減要求 のある案件に適⽤。 21 Xiamen Grace Solar New Energy Technology Co., Ltd. Xiamen Grace Solar New Energy Technology Co., Ltd. 22 w ww.g ra ce so l a r. co m w ww.g ra ce so l a r. co m
