圧電体＆高電圧誘導体PVDFとPVDF-TrFE

1. 米国製ロールツーロール製造のピエゾ PVDFフィルムで、高いピエゾ応答と一貫した品質を備え、幅 450mm を超える大きなロールで、12umから 120um(厚)を供給 ※年間生産能力：100,000メートル以上 2. カスタマイズされた厚さ（3〜12 um、120〜2000 um）およびピエゾ応答を備えた特殊な圧電 PVDFフィルム。 これには、d31が高い一軸配向フィルム、d31と d32のバランスが取れた二軸配向 PVDFフィルム、低 d31と d32の押し出しピエゾフィルム 3. 厚さ 3umから 2000umで、結合係数と g33が高い高性能圧電 PVDF-TrFEフィルム 4. 圧電および焦電 PVDF/PVDF-TrFE、薄いスパッタ電極（30 nm – 500 nm、Cu / Ni、アルミニウム、銀、金、 透明 ITO）またはスクリーン印刷された銀電極（厚さ 3 um〜10 um） 5. 高誘電率フィルム PVDF、PVDF-HFP、PVDF-TrFE-CTFE（CFE）、Kは 10-50 6. 自社ロールツーロールフィルム製造：スロットダイフィルムソリューションキャスティング（最大幅 450 mm）、フィルム/シート押出成形、および一軸配向 1. スパッタ電極（最大 200 mm x 270 mmのスパッタリング領域）またはスクリーン印刷された銀電極を備えた カスタマイズ圧電センサーを製造 2. PolyKピエゾフィルムを使用してのセンサ設計を支援するコンサルティングサービス 1. ピエゾ d33メータ：PVDFおよび PVDF-TrFEフィルム、圧電セラミック材料、及びその他の新しい圧電材料 の圧電応答を直接測定。温度チャンバ、静荷重モニタ、d31および d15アダプタを含むオプション 動的荷重(低周波振動)を直接負荷し、出力された電荷を測定 2. PVDF及び PVDF-TrFE用の圧電 d31テストシステム：動的荷重を直接負荷し、電荷出力を測定 3. 変位測定システム：電圧を印加し、ピエゾポリマーとセラミックスの厚さと長さ方向の寸法変化を測定 4. 強誘電分極測定システム：高電圧下の電荷密度を測定 5. 誘電率と誘電損失 tanδ測定システム：温度と周波数の関数 6. 漏れ電流および熱電電流測定システム：温度および分極電圧の関数としての pAでの電流測定。 TSDC（熱 刺激脱分極電流）の研究に 7. 電気熱量冷却効果（ECE）測定システム：熱流束センサを使用して冷却（熱）を自動測定 8. ASTMおよびカスタマイズされたテストサービス 輸入代理店： 〒135-0063 東京都 江東区有明 3丁目 7-26 有明フロンティア B-9F TEL:050-3302-1214 e-mail: info@alphacorp.ecweb.jp web: https://www.alphacorp-lab.com

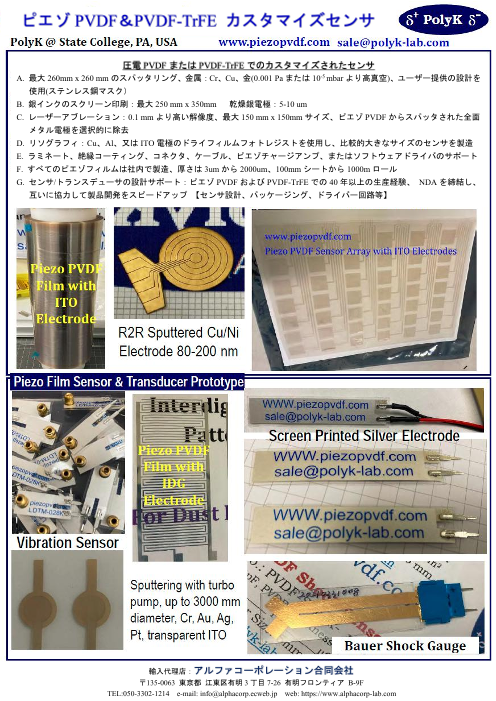

A. 最大 260mm x 260 mm のスパッタリング、金属：Cr、Cu、金(0.001 Paまたは 10-5mbarより高真空)、ユーザー提供の設計を 使用(ステンレス鋼マスク） B. 銀インクのスクリーン印刷：最大 250 mm x 350mm 乾燥銀電極：5-10 um C. レーザーアブレーション：0.1 mm より高い解像度、最大 150 mm x 150mmサイズ、ピエゾ PVDFからスパッタされた全面 メタル電極を選択的に除去 D. リソグラフィ：Cu、Al、又は ITO電極のドライフィルムフォトレジストを使用し、比較的大きなサイズのセンサを製造 E. ラミネート、絶縁コーティング、コネクタ、ケーブル、ピエゾチャージアンプ、またはソフトウェアドライバのサポート F. すべてのピエゾフィルムは社内で製造、厚さは 3umから 2000um、100mmシートから 1000mロール G. センサ/トランスデューサの設計サポート：ピエゾ PVDFおよび PVDF-TrFEでの 40年以上の生産経験、 NDAを締結し、 互いに協力して製品開発をスピードアップ 【センサ設計、パッケージング、ドライバー回路等】 輸入代理店： 〒135-0063 東京都 江東区有明 3丁目 7-26 有明フロンティア B-9F TEL:050-3302-1214 e-mail: info@alphacorp.ecweb.jp web: https://www.alphacorp-lab.com

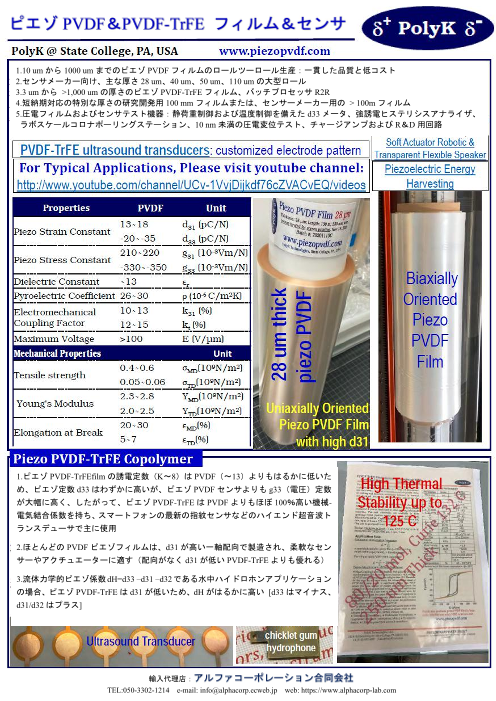

1.10 umから 1000 um までのピエゾ PVDFフィルムのロールツーロール生産：一貫した品質と低コスト 2.センサメーカー向け、主な厚さ 28 um、40 um、50 um、110 umの大型ロール 3.3 umから >1,000 umの厚さのピエゾ PVDF-TrFEフィルム、バッチプロセッサ R2R 4.短納期対応の特別な厚さの研究開発用 100 mm フィルムまたは、センサーメーカー用の > 100mフィルム 5.圧電フィルムおよびセンサテスト機器：静荷重制御および温度制御を備えた d33メータ、強誘電ヒステリシスアナライザ、 ラボスケールコロナポーリングステーション、10 nm未満の圧電変位テスト、チャージアンプおよび R＆D用回路 1.ピエゾ PVDF-TrFEfilm の誘電定数（K〜8）は PVDF（〜13）よりもはるかに低いた め、ピエゾ定数 d33はわずかに高いが、ピエゾ PVDFセンサよりも g33（電圧）定数 が大幅に高く、したがって、ピエゾ PVDF-TrFEは PVDFよりもほぼ 100％高い機械- 電気結合係数を持ち、スマートフォンの最新の指紋センサなどのハイエンド超音波ト ランスデューサで主に使用 2.ほとんどの PVDFピエゾフィルムは、d31が高い一軸配向で製造され、柔軟なセン サーやアクチュエーターに適す（配向がなく d31が低い PVDF-TrFEよりも優れる） 3.流体力学的ピエゾ係数dH=d33 –d31 –d32である水中ハイドロホンアプリケーション の場合、ピエゾ PVDF-TrFEは d31が低いため、dHがはるかに高い [d33はマイナス、 d31/d32はプラス] 輸入代理店： TEL:050-3302-1214 e-mail: info@alphacorp.ecweb.jp web: https://www.alphacorp-lab.com

高エネルギー密度コンデンサ、圧電、焦電、電気熱量 ECE、 電気活性高分子 EAP の研究開発に。 P（VDF-TrFE）に基 づく 7 種の典型的なポリマ樹脂各 20 グラムを含む 絶縁破壊の高い、高 K ポリマ薄膜 1.P（VDF-TrFE-CTFE）（CFE）：2umから 40umの厚さ、ソリューシ ョンキャストフィルム、25 °C で K 45-55、> 300 V / um 破壊、弾性率 100-300 MPa、溶融 120-130 °C 2.PVDF-HFP：厚さ 2umから 10um、二軸配向、 K〜10、> 600 V / um、モジュラス 1000-1200 MPa、融解 160 °C 3.PVDFフィルム：10umから 100um、一軸配向フィルム、K 12-13、> 600 V / um、モジュラス 2000-3000 MPa、溶融 170 °C 4.社内でカスタマイズされたロールツーロールフィルム製造、ソリュー ションキャスト（最大幅 500 mm、リリースフィルムまたは金属箔上）、 一軸配向、最大幅 600mm 5.製品開発をサポート 高電圧誘電体、強誘電体、および圧電試験器 1.ターンキー誘電試験：温度（-180 °C〜1000 °C）および周波数（110 MHz まで）の関数として誘電率/損失（インピーダンス）を測定 2.強誘電分極ヒステリシスループ：最大±30kV、10 kHz、ポリマ、セラミッ ク、および複合材料用、 広い温度範囲 3.TSDC、漏れ電流、および焦電：pAまでの電流、最大 10 kV以上の電圧、 -180°Cから 1000°C までの温度対応の電位計 4.最大 100kV、最高 200℃に対応するコロナ分極システム 5.ポリマおよびセラミックスの圧電 d33および d31測定 6.ASTM標準試験のための、その他の機械的、高電圧、熱および誘電測定 ポリマとセラミックス用のピエゾ d33 メーター 1. 測定レンジ：Max. 200または 2000または 4000 2. 繰返し精度を高める静荷重センサ 3. 温度チャンバ（-100℃～600℃） 4. d31、d15測定用アダプタ • ポリマー：20種類以上の組成と分子量を の VDFのフルオロポリマ • フィルム：ソルベントキャスト、押し出 し、分極、1-100 um • 高温ポリマーとフィルム、PEEK、PPS、 PI、PC、PEIなど • 低コストのテスト機器：強誘電性分極ル ープ、誘電率と温度・周波数、漏れ電流 輸入代理店： TEL:050-3302-1214 e-mail: info@alphacorp.ecweb.jp web: https://www.alphacorp-lab.com

コンデンサ、バッテリー、プリンテッドエレクトロニクス、ウェアラブルエレクトロニクス、OLED、光起電、音響、エレクトロウェッ ティング、スピーカ、アクチュエータ、ピエゾセンサなど、研究開発用の極薄誘電体フィルムと樹脂の多様なラインナップ。 1. 極薄自立テープ：両面 10um厚、片面 5um / 10um/30um、すべて 2um の厚さの PET 基板とアクリル接着剤を使用、電気絶縁性 2. カプトンフィルム：6 um、7.8 um、12.5 um、25 um、最大 250um の厚さ 3. Upilex-S ポリイミドフィルム（Tgand の熱安定性は Kapton より 80°C 高い）：8um および 12umの厚さ 4. 高温 PFA フィルムおよび ETFE（疎水性、透明、高温）：5 um、12 um、25 um、およびそれ以上 5. 二軸延伸ポリプロピレン（BOPP）：2.0 um、2.4、3.0、3.5、3.8、4.8、5.8、6.8 um、7.8 um、8.8 um、9.8 um、15um 6. 二軸配向ポリエチレンテレフタレート PET マイラー®：0.9、1.4、2.0、3.0、3.5、4.0、4.5、6.8、8.0、10.0、12.0 um 7. 二軸配向ポリエチレンナフタレート（PENTEONEX®）：2.4 um、3.8、5.0、6.0、8.0 um 8. 二軸配向ポリフェニレンサルファイド（PPS）：4.5 um、6 um、9 um 9. 二軸配向ポリ（フッ化ビニリデン-co-ヘキサフルオロプロピレン）（PVDF-HFP、誘電率約 10、融解 163 C、破壊> 600 V / um、弾性率> 1000 MPa）および PVDF：2.0 um、3.0 um、4.0 um、4.8 um、6.2 um、8.0 um、10 um 10. 一軸配向PVDFフィルム（アルファまたはベータ相）：10um~100umの厚さ、約12の誘電率、溶融173 C、破壊> 600 V / um、弾性率> 2500 MPa 11. 強誘電性ポリ（フッ化ビニリデン-co-トリフルオロエチレン（PVDF-TrFE または PVDF-VF3）：5 um、21 um、その他の厚さ（ポリマ樹脂） 12. 電気活性ポリマ：P（VDF-TrFE-CFE）および P（VDF-TrFE-CTFE）誘電率 45-55、融解 130 C、破壊> 300 V / um、弾性率〜100-300 MPa 13. 押し出し PVDF および PVDF-HFP フィルム（配向なし）：25um ~ 100 um 14. 配向のない押し出し PP フィルム：15 um を超える厚み 15. ポリカーボネートフィルム（<10 um）、Tgof 150 C、180 C、200C 高温 PC 16. ポリエーテルエーテルケトン（PEEK）フィルム：5 um、9 um、12 um 17. ポリエーテルイミド（Ultem1000）フィルム：4〜5 um、12 um、25 um、および 250 um、高 Tg Ultem（230 C-260 C] 18. 高温ポリエーテルイミドポリマーおよびフィルム（Tg 225℃ ~ 265℃） 19. ポリエーテルスルホン（PESU）およびポリフェニルスルホン（PPSU）：フィルム（6 um~ 25 um） 20. フルオレンポリエステル（FPE）フィルム：6 um（およびポリマー粉末、Tg 330℃） 21. 可溶性ポリイミドマトリミド 5218：Tg〜325℃（イミド化は不要） 22. フレキシブルガラス Tg760℃：10 um、25 um、および 50 um、誘電率 5.5 23. 上記フィルムのポリマー樹脂および他のフィルムを製造する能力 24. 独自の MDOマシンを使用した機械方向配向ポリマーフィルム 25. ほとんどの市販フルオロポリマ樹脂を使用 (ソルベイ、アルケマ、ダイキン、３M、クレハ、ケマーズ) 26. THV、ETFE、FEP、PFA、ECA3000 高温フルオロポリマ（厚さ 4um~200 um）、PTFE テフロン同様の熱安定性押出し ECA3000 フィルム “非常に緻密” 27. 顧客提供のポリマを使用したパイロットスケールの薄膜製造を受託 •最大±30kVの強誘電分極ループおよび絶縁破壊試験 •ピエゾセラミックスとポリマのダイレクト測定が行える •誘電率 vs温度、周波数、電圧 低コストピエゾ d33メーター •漏れ電流 TSDCおよび焦電電流 •ピエゾ変位測定（バタフライカーブ）対電界および電荷 •すべてのケーブル、トレーニング、保証付きの再生 密度、フォトニックセンサおよび強誘電体テストシス Trek®高電圧電源、アンプ、ピエゾドライバ テムを使用 輸入代理店： 〒135-0063 東京都 江東区有明 3丁目 7-26 有明フロンティア B-9F TEL:050-3302-1214 e-mail: info@alphacorp.ecweb.jp web: https://www.alphacorp-lab.com

1. スパッタされた厚さ 70nmの銅と 10nmの Ni保護層：PVDF膜厚 28μm（幅 360 mm）、45μm（幅 360 mm）、 50μm（幅 360 mm）、Cu / Niは、センサーのプロトタイプ用に希薄な FeCl3水溶液でエッチングが可能 2. スパッタされた厚さ 50-100nmのアルミニウム電極：16μm（360 mm幅）、28μm（360 mm）、45μm（360 mm）、 100μm（430 mm幅）、120μm（360 mm）の PVDF膜厚幅）、 200μmおよび 500μmの PVDF フィルム 3. スパッタ透明 ITO電極：PVDF膜厚 28μm（幅 360mm）、50μm（幅 480mm） 4. スクリーン印刷されたシルバーインク（厚さ 3〜8μm）：28/45/100/120 um フィルム、200 mm x280mmシート 5. 研究用に、7μmまたは 12 umの厚さの PVDFピエゾフィルム（一軸配向）または二軸配向の 8/10/15/25/40 μm PVDFピエゾフィルムに銀または金のスパッタ電極を提供 全面電極の 200〜280 mmサイズのピエゾフィルムの場合、鋭利なカッターまたはハサミで切断できるが、刃先周辺で上下 電極の短絡が見つかった場合（特に薄膜）、次のアプローチ（切断前または切断後）で電極を選択的にエッチングが可能 A. スパッタされた銅は、塩化第二鉄[FeCl3]水溶液でエッチング B. アルミニウムは、HCl、KOH、NaOH希薄水溶液でエッチング C. ＩＴＯは希塩酸水溶液でエッチング D. 厚く印刷された銀電極はアセトンで除去 E. スパッタされた Cu/Al / Goldは、大電流燃焼プロセスで除去 F. スパッタされた Cu/Al / Goldは、超高速 UV レーザー（PVDFへの熱伝導を避けるために ナノ秒以上）で除去、レーザー出力の調整で、PVDF（透明）を損傷することなく不透明電極 を除去可能 G. ドライフィルムフォトリソグラフィーを使用して、センサのパターン化が可能 産業用アプリケーションでは、リベット/リングまたは圧着ピンコネクタを使用 研究および製品開発には、素早く簡単な方法でデモを作成可能 a. 導電性接着剤を使用した導電性銅テープ b. 銀エポキシを使用して、薄くて柔らかいワイヤをフィルム表面に取り付け（低硬化温度<70°C） c. ピエゾ PVDF フィルムの電極として導電性銅テープを使用することも可能（ただし、テープが厚いとセンサの性能が変わる 可能性あり） ●超音波およびハイドロフォントランスデューサーアプリケーションに、 特別な電極（主に 100 nmの金）を備えたカスタマイズされた PVDF -TrFE コポリマーピエゾフィルムも提供 ●共重合体のピエゾフィルム は、ピエゾ PVDF よりも g33 とカップリングファクターが大幅に高い ●厚さが 3um～2000um：http://piezopvdf.com/piezo-pvdf-trfe-film/ の共重合体ピエゾフィルムを提供 ●ピエゾセンサー製造用の極薄テ ープ（片面または両面）5 um / 10 um / 30um / 50 um/150um も提供 ●フィルムを導電性表面にラミネートできる導電性接着剤付き両面銅テープ ●PVDFまたは PVDF-TrFEのカスタマイズされたピエゾセンサは、保護コーティングまたはマイララミネーションを備えた最 小注文数量 10（スパッタ電極）または 500（スクリーン印刷銀電極）で製造可能 輸入代理店： 〒135-0063 東京都 江東区有明 3丁目 7-26 有明フロンティア B-9F TEL:050-3302-1214 e-mail: info@alphacorp.ecweb.jp web: https://www.alphacorp-lab.com

静電容量（誘電率）および誘電損失 tanδ 対周波数および温度：Agilent 4284A、 4294A、または E4980A LCR メータを温度 チャンバ（液体窒素冷却）をLabVIEWコント ロールプログラムで統合。 複数の試料に対応。 DF 精度<0.1％。 広帯域インピーダンスアナライザ：10 uHz~5 MHz 代替設計：内部冷却機能 手頃な価格、温度データと統合 -75 ℃〜200 ℃ （LN2 不要） ±4000V DCバイアスまたは高ACでの誘電体テスト 非線形誘電体：LCRメーターで静電容量を測定する場合、テスト電圧はわずか約1 Vだが、多くの圧電セ ラミック（PZT）およびポリマ（PVDF）は、印加電界に対して非線形応答を示し、通常、それらの誘電率と誘 電正接は高電圧で低くなる。 PK-HVC1801機能：HV静電容量テスト中にテストサンプルで絶縁破壊が発生した場合に、高価なLCRメ ータ/アナライザを保護。 DCバイアス電圧：最大±4000V、周波数：10 Hz〜1 MHz、 温度： -184 ℃〜250 ℃ （温度チャンバを他のテストシステムとの共有可能） ●オートマチック電気及び 圧電体テストシステムの 常温～1000 ℃： カスタマイズ ・ Pt電極 ●高電圧誘電体、圧電体テ ・アルミナ断熱 ストサービス ・オメガコントローラ ●DSC/DMA/FTIR テストサ ・コンピュータコントロール ービス ◇一般的な強誘電性テストと誘電性テス ト ◇ソフトポリマフィルム用のサンプル テストフィクスチャ ◇ソフトウェアは、充 電および放電されたエネルギー密度を直 接提供し、エネルギー密度とサイクルの サマリーファイルを使用してライフタイム テストを実行 ◇新しいモデル：最大 300 kHz までを測定、マルチフェロイック、プロ ーブステーションタイプ センサー入力： 圧電歪みと磁気電気応答を測定 ・テスト電圧： ≦10 kV ・温度： -184℃～300℃ ・高感度、漏れ電流精度：≦ 1pA ・一台でマルチ機能：TSDC、焦電性と漏 れ電流 ・薄膜やソフトサンプルへのダメージを与 えない安定した最小フォースのスプリン グロード電極 ・ASTMD257 テストのためのガードリング ・オートマチック PCコントロールTSDC テ スト 輸入代理店： 〒135-0063 東京都 江東区有明 3丁目 7-26 有明フロンティア B-9F TEL:050-3302-1214 e-mail: info@alphacorp.ecweb.jp web: https://www.alphacorp-lab.com

「高エントロピーポリマは、低磁場で巨大な電気熱量効果を 生み出す」Nature、600、664〜669ページ（2021） 1. ペンシルベニア州立大学の Dr. Q. M. Zhang によって発明され、 ECE 材料によって生成された熱を直接測定、 熱測定を正確にす るための本質的に正確な校正プロセス 2. 校正と高電圧テストを簡単に切替えるための統合サンプルホルダ 3. SR560 プリアンプを保護するための保護回路 4. 熱流束と温度の両方を測定できる小型熱流束センサ、 最小の熱 質量で非常に小さいサイズ、応答速度：0.1 秒より速い; 熱抵抗：0.01 oF / BTU / ft2-hr; 出力信号：> 3 uV / BTU / ft2-hr; 熱容量：0.02 BTU / ft2/oF 5. 広帯域、ノイズフィルタリング、および増幅率を備えた Stanford Research Systems SR560 プリアンプ PVDF、PVDF-TrFE、エレクトレット、フォームなどの軟質ポリマピエゾサンプ ルの d33 を正確に測定するには、試験片に加えられる静荷重を正確に制御 することが重要 フォース変換デバイスを備えた PolyK の d33 メータは、競合製品よりもはるか に安価だが、静荷重を直接監視可能 オプション： d31、d15 アダプタ、温度チャンバ 1. ±125V〜±30kV Trek™高電圧アンプ、ピエゾ ドライバ使用：出力ケーブル、保証書、取扱説 明書付き 2. 電極蒸着用スパッタコータ 3. ひずみ測定用フォトニックセンサ 4. ポリマとセラミックの圧電環境発電テストシス テム 5. 顧客の要求に基づいた特別な設計の高電圧 テストシステム 輸入代理店： 〒135-0063 東京都 江東区有明 3丁目 7-26 有明フロンティア B-9F TEL:050-3302-1214 e-mail: info@alphacorp.ecweb.jp web: https://www.alphacorp-lab.com

・測定レンジ：1-200 pC/N 1-2000 pC/N ・ダイナミックフォース：0.25 N, 110 Hz ・校正用標準素子付き ・測定レンジ：1-400 pC/N 1-4000 pC/N ・単結晶測定可能 ・ BNC出力：テストのリモート モニタリング（ﾊﾟｿｺﾝ, LabVIEWｿﾌﾄｳｴｱ） ｽﾀﾃｨｯｸﾌｫｰｽ(静荷重)のﾃﾞｼﾞﾀﾙﾃﾞｨｽﾌﾟﾚ ｲ機能は、特にｿﾌﾄｻﾝﾌﾟﾙのﾃｽﾄ精度と再 現性を確かなものにします。 PolyKのﾋﾟｴｿﾞﾒｰﾀｰまたはﾒｼﾞｬｰなﾋﾟｴ ｿﾞd33ﾒｰﾀｰで使用できます。 最高ﾌｫｰｽ：10 N (加圧) ・-50℃～300℃または 600℃（液体 窒素冷却） ・温度制御：オメガコントローラまた は ramp/step、d33と温度の同時記録 ソフトウエア制御 輸入代理店： 〒135-0063 東京都 江東区有明 3丁目 7-26 有明フロンティア B-9F TEL:050-3302-1214 e-mail: info@alphacorp.ecweb.jp web: https://www.alphacorp-lab.com
