【カタログリニューアル】基板を低ストレスでカットする基板分割機

製品カタログ

小型・複雑形状の多数個取り基板をルーター方式で分割する装置です。

三菱名古屋製作所内で培った自動化・IT技術を駆使した設備設計・製作により工場の生産性・品質性向上をサポートします。

◆手折りやプレス方式でのストレスによる実装部品(積層セラミックコンデンサ等)の破損リスクを軽減し、低ストレスでプリント基板を分割します。
◆X-Y軸の移動速度の高速化(従来比3倍)により生産性を大幅に向上します。
◆切断箇所ごとにZ軸方向の位置を設定可能なので、タクト短縮ができます。
◆医療、アミューズメント分野で需要のある曲線のカットも円弧補間で可能です。
◆集塵機を分割機本体に内蔵しているため省スペース設計です。
◆画像ティーチング機能にて基板を直接撮像することで、短時間で切断点の設定ができます。
◆装置稼働中でも外部パソコン(画像ティーチングソフトインストール済)で 、事前に撮像したプリント基板画像を使い、 切断点の設定及び理論タクト算出ができます。

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

関連メディア

このカタログについて

ドキュメント名 【カタログリニューアル】基板を低ストレスでカットする基板分割機
ドキュメント種別 製品カタログ
ファイルサイズ 2.1Mb
登録カテゴリ
取り扱い企業 名菱テクニカ株式会社 (この企業の取り扱いカタログ一覧)

このカタログの内容

Page1

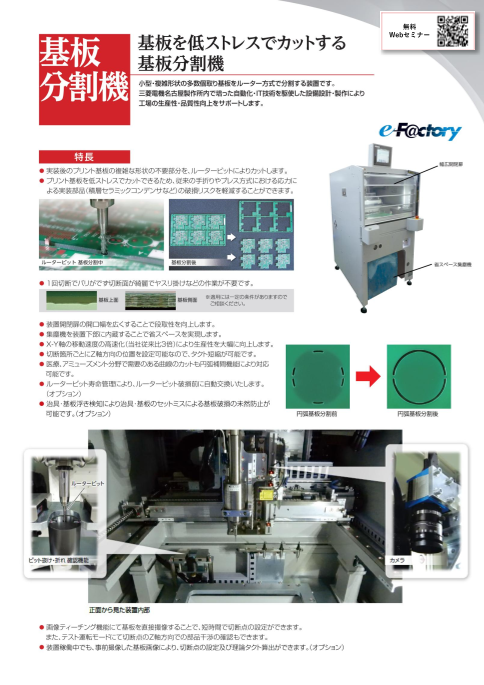

基板 基板を低ストレスでカットする 基板分割機 分割機 小型・複雑形状の多数個取り基板をルーター方式で分割する装置です。 三菱電機名古屋製作所内で培った自動化・IT技術を駆使した設備設計・製作により 工場の生産性・品質性向上をサポートします。 幅広開閉扉 特長 ● 実装後のプリント基板の複雑な形状の不要部分を、ルータービットによりカットします。 ルーター式基板分割機(Mサイズ) ● プリント基板を低ストレスでカットできるため、従来の手折りやプレス方式における応力に (MR2535H2) よる実装部品(積層セラミックコンデンサなど)の破損リスクを軽減することができます。 省スペース集塵機 ルータービット 基板分割中 基板分割後 ● 1回切断でバリがでず切断面が綺麗でヤスリ掛けなどの作業が不要です。 基板上面 基板側面 ※適用には一定の条件がありますので  ご相談ください。 ルーター式基板分割機(Lサイズ) (MR4050ZP) ● 作成した切断プログラムは、サーバーで一元管理し、複数プログラムを切り替えることも可能です。 ● 上位生産システムと接続し、運転データ収集(稼働時間、分割開始・終了時間、設備異常情報、ルータービットの寿命管理など)に対応します。 (e-F@ctory対応) ● 装置開閉扉の開口幅を広くすることで段取性を向上します。※ ● 集塵機を装置下部に内蔵することで省スペースを実現します。※ ● X-Y軸の移動速度の高速化(当社従来比3倍)により生産性を大幅に向上します。※ ● 切断箇所ごとにZ軸方向の位置を設定可能なので、タクト短縮が可能です。※ ● 医療、アミューズメント分野で需要のある曲線のカットも円弧補間機能により対応   可能です。※ ● ルータービット寿命管理により、ルータービット破損前に自動交換いたします。※  (オプション) 円弧基板分割前 円弧基板分割後 ● 治具・基板浮き検知により治具・基板のセットミスによる基板破損の未然防止が  可能です。(オプション)※ ルータービット ビット抜け・折れ 確認機能 カメラ 正面から見た装置内部 ● 画像ティーチング機能にて基板を直接撮像することで、短時間で切断点の設定ができます。※  また、テスト運転モードにて切断点のZ軸方向での部品干渉の確認もできます。※   装置稼働中でも、事前撮像した基板画像により、切断点の設定及び理論タクト算出ができます。(オプション)※ ※MR2535H2のみ
Page2

タッチパネル ※USBコネクタはタッチパネル裏側にあります。 側面 LANケーブル ①プリント基板撮像時に画像ティーチングソフトをインス トールしたパソコンと装置本体を、LANケーブルとUSB ケーブルで接続します。 LANケーブル USBケーブル ②撮像した基板画像により切断プログラムを作成する場 合は、装置本体の接続は不要です。   [オフライン作業が可能] ※画像ティーチングソフトにて作成した切断プログラムを 装置本体に転送するときは、パソコンと装置本体を接続 します。 ③複数の装置がある場合もパソコンは1台で撮像した基 画像ティーチングソフト 板画像から切断プログラムを作成できます。 人・機械・ITの協調による、効率的でフレキシブルなものづくりと生産現場と とは、 サプライチェーン・エンジニアリングチェーン全体の最適化により、「次世代のものづくり」を実現するコンセプト。 仕様 項目 仕様 型名 MR2535H2 MR4050ZP 対象基板最大サイズ(縦×横) 250mm×350mm Mサイズ基板対応 380mm×500mm Lサイズ基板対応 基 基板取扱 ガラスエポキシ(FR-4)、CEM-3等の樹脂基板  ガラスエポキシ、CEM-3、FR-4など 板 取 板厚 0.4~2.0mm 0.8~2.0mm 扱 位置規制方法 治具による位置決め 治具による位置決め X-Y軸位置決め方式 2軸ACサーボ制御 2軸ACサーボ制御 最大切削速度参考値 100mm/s(ルーター径φ3.0mm、板厚t=0.4mm) 基 本(スピンドル50,000rpm時) (連続使用推奨値:20mm/s以下) 最大20mm/s(ルーター径ø2.0、板厚t=1.6) 性 X-Y軸移動速度 最大1200mm/s 最大400mm/s 能 繰り返し位置決め精度 ±0.01mm ±0.02mm Z軸仕様 ACサーボ駆動 100mmストローク ACサーボ駆動 50mmストローク コレットサイズ φ3.175mm(1/8inch) ø3.175mm(1/8inch) 切 断 工 ルーター φ0.8~3.0mm取付可/ルータービットを多段で使用し、 ø0.8~3.0mm取付可/ルータービットを多段で使用し、 ランニングコストを低減 ランニングコストを低減 具 スピンドル許容回転速度 60,000rpm(連続使用は50,000rpm以下を推奨) 5,000~50,000rpm 画像ティーチング機能、自動ビット交換機能、 ビット径確認機能、ビット清掃機能、スピンドル上方集塵、 ビット抜け・折れ確認機能、ビット清掃機能、 ハンディコードリーダ、治具照合機能、治具・基板浮き検知機能、 スピンドル上方集塵、冷却ブロー機能、ハンディコードリーダ、 オプション 大型集塵機、機種情報メモリ拡張(max400機種)、 治具照合機能、治具浮き検知機能、基板浮き検知機能、 専用治具設計・製作、オフラインティーチングソフトウェア、 専用治具設計・製作、オフラインティーチングソフトウェア、 そ の 切断プログラム読み出し、 切断プログラム読み出し、 他 e-F@ctory対応機能 e-F@ctory対応機能(機種情報、生産情報のダウンロード含む) (機種情報、生産情報のダウンロード含む) 標準仕様 ビット抜け・折れ確認機能、内蔵小型集塵機 大型集塵機 装置外形寸法(概略) 790W×1140D×1670H (タッチパネル含む、表示灯を除く) 1000W×1000D×1460H(表示灯を除く) 装置概略質量 約400kg 約450kg ※切断するプリント基板に対応した治具が別途必要です。 〒461-8670 名古屋市東区矢田南5-1-14 三菱電機名古屋製作所内 http://www.mtco-web.co.jp 無料Webセミナー 営業部/営業課 お問い合せ先 TEL:052-723-7920  FAX:052-723-2524 この印刷物は2023年10月の発行です。 なお、お断りなしに仕様を変更することがありますのでご了承ください。 2023F
Page3

オプ 基板分割機の稼働率向上を 多彩なオプションでサポート  ション 多彩なオプションで不良加工を防止し品質の安定化と稼働率・生産性の向上をサポートします。 三菱電機e-F@ctory活用による切断プログラムの一元管理も可能です。 [基板分割機] スピンドル上方集塵 上方集塵により切断粉飛散を軽減します。 冷却ブロー機能 ルータービットと基板面を冷却することに より、切断粉生成を抑制します。 ビット径確認機能 自動ビット交換機能 使用ビット径をセンサーにて確認し不良加 ビットの使用距離を監視し自動交換すること 工を防止します。 により稼働率を向上します。 ビット抜け・折れ確認機能 分割加工開始時にビットの抜け・折れを確認 し、切断漏れや切断不良を予防・検知します。 ハンディコードリーダ 登録されているバーコード・2Dコードを読 み取る事により、プリント基板の種類の選択 ができます。(ポカヨケ) ブローなし ブローあり 専用治具設計・製作 お客様所有の基板に合わせた分割用の専用 治具を設計・製作いたします。 これにより集塵機能が向上し、切断紛の飛散 を軽減できます。
