最新のレーザー洗浄機のご紹介
従来のレーザ洗浄機ではレーザ走査方法が１軸使用でした。
２次元的な処理をする為には、ワークを動かすか、照射ヘッドを
ロボット等に保持し移動することで汚れを除去することが可能でした。
新製品ではレーザ走査方法が２軸使用となるため、
ワークや照射ヘッドを動かさずに、照射許容範囲内であれば
汚れを除去することが可能となります。
関連メディア
このカタログについて
| ドキュメント名 | 【レーザー洗浄機】２軸スキャナシステム搭載モデル |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 408Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 東成エレクトロビーム株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

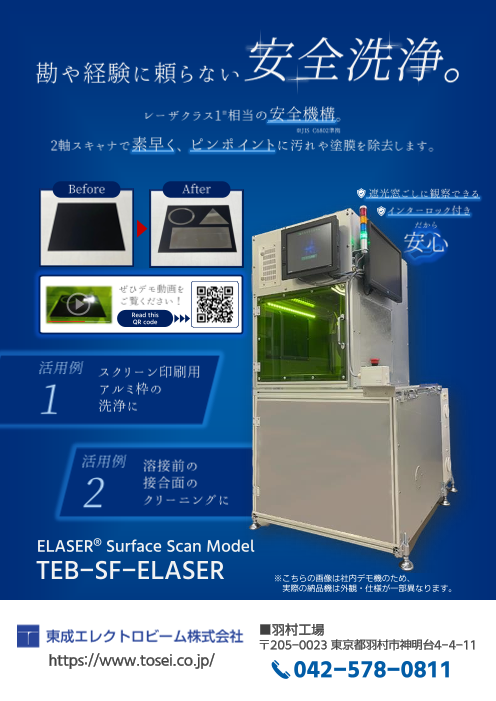

Page1
スライド 1: 勘や経験に頼らない
Read this
QR code
ELASER® Surface Scan Model
TEB-SF-ELASER ※こちらの画像は社内デモ機のため、
実際の納品機は外観・仕様が一部異なります。
■羽村工場
〒205-0023 東京都羽村市神明台4-4-11
https://www.tosei.co.jp/
042-578-0811
Page2
スライド 2
TEB-SF-ELASER
型式
スタンダードモデル XYステージ付き（オプション）
レーザタイプ ファイバーレーザ
設備 クラス1相当（保護具なしに安全にお使いいただけます）
レーザクラス
発振器単体 クラス4
最大出力 ＜100W
波長 1050-1080nm
パルス周波数 1-700kHz
洗浄可能範囲 280×280mm 450×450mm
(いずれも参考値)
焦点距離 460±15mm
スキャン速度 最大24,000mm/sec
ガイドレーザ 有
発振器冷却方式 空冷
設備外形寸法 W900mm×D1000mm×H1750mm（突起物を除く）
W450mm×D450mm×H100mm W450mm×D450mm×H100mm
投入可能な
ワークサイズ上限 （耐荷重：～20kg） （耐荷重：～4kg）
いずれもZ軸可動範囲：0mm～100mm
本体重量 約400kg
電源 AC200V
最大消費電力 550W 800W
注記
※ 別途集塵機が必要となります。
※ 製品仕様は、改良のため予告なく変更する場合があります。
こんな汚れも 情報収集
レーザで しているけど
除去できる？
そのモヤモヤ、 わからない…
お気軽にご相談ください！
東成エレクトロビーム株式会社
■羽村工場 お問い合わせ
〒205-0023 東京都羽村市神明台4-4-11 フォームからも
ご相談承ります
042-578-0811
