時はパケットから衛星通信へ
日本全国で自然災害が多発しており、ケーブルや伝送路が遮断されたり基地局や交換局が損壊したりして復旧まで通信できなくなる地域や、基地局が少ない離島や山間部などの地域でも通信が可能な衛星通信の利用が求められている。このデータロガーは多くの接続方式に対応するために通信衛星接続用に無線LAN、イーサーネット、Mini PCIスロットを備え、データロガーをはじめとする各種センサーとの接続用にデジタル入力、アナログ入力、シリアル通信を備えている為、ひずみ計、水位計、熱感知などのセンサーを利用した遠隔観測による自然災害監視を広範囲に行うことができるようになる。また、省電力設計（特許出願中）となっており商用電源がない場所での可動を前提としている。
このカタログについて
| ドキュメント名 | 衛星通信対応データロガー Dott-U |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 798.6Kb |
| 取り扱い企業 | 株式会社エルムデータ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

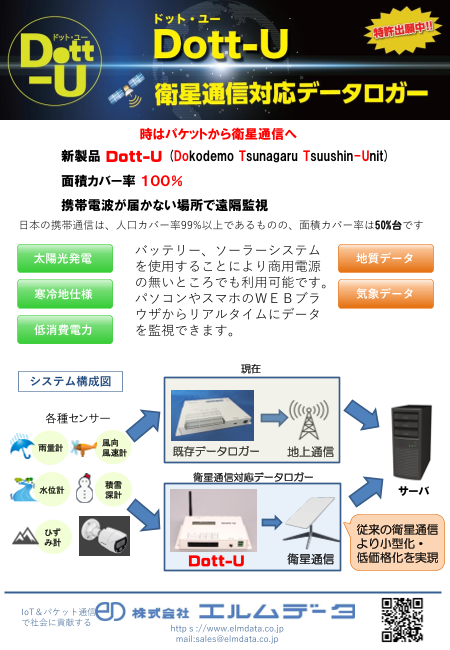

Page1
スライド 1
衛星通信対応データロガー
特許出
願中！
！
Dott-U
ドット・ユー
時はパケットから衛星通信へ
新製品 Dott-U (Dokodemo Tsunagaru Tsuushin-Unit)
面積カバー率 １００％
携帯電波が届かない場所で遠隔監視
日本の携帯通信は、人口カバー率99%以上であるものの、面積カバー率は50%台です
バッテリー、ソーラーシステム
太陽光発電 地質データ
を使用することにより商用電源
の無いところでも利用可能です。
寒冷地仕様 パソコンやスマホのＷＥＢブラ 気象データ
ウザからリアルタイムにデータ
低消費電力 を監視できます。
現在
システム構成図
各種センサー
風向
雨量計
風速計 既存データロガー 地上通信
衛星通信対応データロガー
積雪
水位計
深計 サーバ
ひず 従来の衛星通信
み計 より小型化・
Dott-U 衛星通信 低価格化を実現
IoT＆パケット通信
で社会に貢献する
httpｓ://www.elmdata.co.jp
mail:sales@elmdata.co.jp
Page2
スライド 2
機器仕様
（１）計測機能 （４）通信機能
①アナログ入力機能：4ch ①衛星通信機能
（4-20mAまたは0-1V）※1 衛星通信ユニットと接続し
②接点入力機能：8点 通信を実施
③パルス入力機能：1ch ②4Gパケット通信機能（オプション）
（デジタル入力と兼用） 出荷時オプションで4G通信
④ロガー入力機能（RS232C） モジュールを実装することに
⑤カメラ入力機能（LAN） より圏内エリアは4G通信が可能
（２）外部機器制御機能 （５）インターフェース
①無電圧接点出力機能：4ch ①有線LAN
②プレヒート出力機能：2ch ②無線LAN
接続するセンサ用電源出力 ③RS232C：1ch
12Vまたは24V※1 ④USB：2ch
（３）記録機能 （６）表示（LCD）
①内蔵メモリ保存機能（1GByte） アナログ値、時刻等確認用
②外部メモリ保存機能 （７）操作
USBメモリを接続することにより 起動スイッチ
対応可能 セレクトスイッチ LCD操作用
※１ 出荷時設定
連携機器のご紹介
Dott-U設置周辺でさらに複数地点に
センサ等を設置してデータを集約した
い場合に、弊社のLoComシリーズを
使用することにより、複数の衛星通信
装置を設置する必要がなく経済的です。
LoComシリーズ
※「令和４年度携帯電話及び全国BWAに係る電波の利用状況調査の調査結果の概要について」
(令和５年２月総務省総合通信基盤局電波部移動通信課)より
