コイン電池を使用している機器を外部電源で駆動
DB-R2032はCR2032を使用している機器向けのダミーコイン電池です。CR2032で駆動する機器に取り付けることでACアダプター等から電気を供給することができます。
ボタン電池駆動機器を外部電源で駆動させたい方や電池交換する手間を無くしたい方に貢献できると考えています。
◆ボタン電池駆動から乾電池駆動にしたい方
◆ACアダプターを使用して駆動させたい方
◆連続駆動試験等で長時間駆動させたい方
上記のような悩みをお持ちの方におすすめです！！！
詳細はデータシートをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | CR2032ダミーコイン電池「DB-R2032」 |
|---|---|
| ドキュメント種別 | その他 |
| ファイルサイズ | 407.2Kb |
| 登録カテゴリ | |
| 取り扱い企業 | Cyack Lab (この企業の取り扱いカタログ一覧) |
このカタログの内容

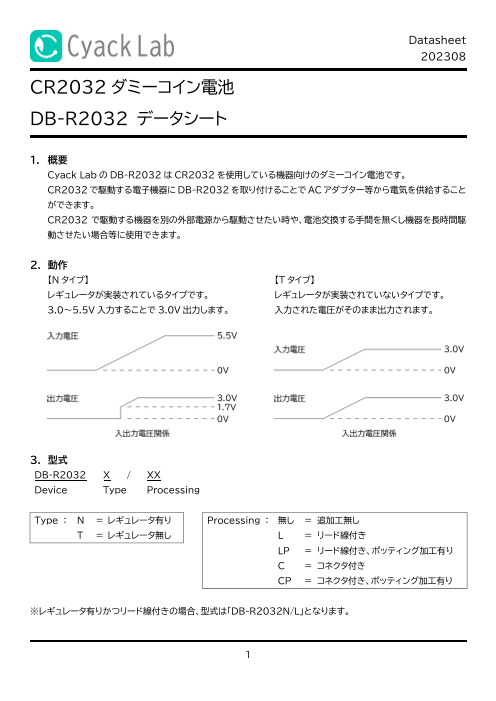

Page1
Datasheet
202３０８
CR2032ダミーコイン電池
DB-R2032 データシート
1. 概要
Cyack LabのDB-R2032は CR2032を使用している機器向けのダミーコイン電池です。
CR2032で駆動する電子機器にDB-R2032を取り付けることでACアダプター等から電気を供給すること
ができます。
CR2032 で駆動する機器を別の外部電源から駆動させたい時や、電池交換する手間を無くし機器を長時間駆
動させたい場合等に使用できます。
2. 動作
【Nタイプ】 【Tタイプ】
レギュレータが実装されているタイプです。 レギュレータが実装されていないタイプです。
3.0～5.5V入力することで 3.0V出力します。 入力された電圧がそのまま出力されます。
3. 型式
DB-R2032 X / XX
Device Type Processing
Type ： N = レギュレータ有り Processing ： 無し ＝ 追加工無し
T = レギュレータ無し L ＝ リード線付き
LP ＝ リード線付き、ポッティング加工有り
C ＝ コネクタ付き
CP ＝ コネクタ付き、ポッティング加工有り
※レギュレータ有りかつリード線付きの場合、型式は「DB-R2032N/L」となります。
1
Page2
4. 仕様
タイプ 項目 記号 公称値 単位
入力電圧 VIN 3.0～5.5 V
出力電圧 VOUT 3.0 V
N
最大定格電流 IMAX 300 mA
動作温度 TOPR -20～80 ℃
入力電圧 VIN ～3.0 V
出力電圧 VOUT ～入力電圧 V
T
最大定格電流 IMAX 500 mA
動作温度 TOPR -20～80 ℃
追加工 仕様
リード線 UL1007 AWG28 約 200mm (+側赤色、－側黒色)
UL10６１ AWG28 約 200mm (+側赤色、－側黒色)
コネクタ
Molex PicoBlade Connector System 2Pプラグ
ポッティング シリコン樹脂
5. 端子説明
①
③
④
②
表側 裏側
No. 記号 名前 説明
① V+/J1 入力側プラス端子 電源入力側プラス端子になります。
② V-/J2 入力側マイナス端子 電源入力側マイナス端子になります。
③ ― 出力側プラス端子 電源出力側プラス端子になります。(コイン電池のプラス端子)
④ ― 出力側マイナス端子 電源出力側マイナス端子になります。(コイン電池のマイナス端子)
※ダミーコイン電池側面にプラス端子が接触する電池ケースに使用できます。
2
Page3
6. サイズ
標準仕様
リード線加工
コネクタ加工
3
Page4
7. 配線色詳細
8. ご使用上の注意
本製品には極性があります。逆接続すると破損や火災の恐れがありますので絶対に逆接続しないでください。
Nタイプ使用時に 5.5V以上の電圧を入力すると破損する可能性がありますので、必ず 5.5V未満の入力電圧
範囲内で動作させてください。
4
