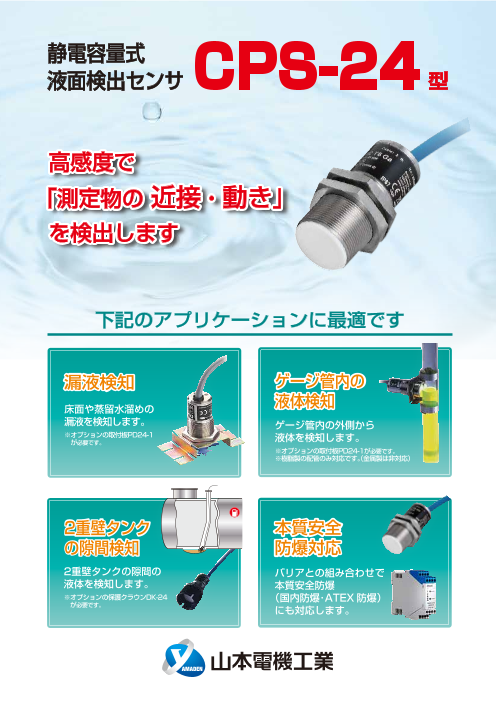

静電容量式 液面検出センサ 高感度で 「測定物の 近接・動き」 を検出します 下記のアプリケーションに最適です 漏液検知 ゲージ管内の 床面や蒸留水溜めの 液体検知 漏液を検知します。 ゲージ管内の外側から ※オプションの取付板PD24-1 　が必要です。 液体を検知します。 ※オプションの取付板PD24-1が必要です。 ※樹脂製の配管のみ対応です（。金属製は非対応） 2重壁タンク 本質安全 の隙間検知 防爆対応 2重壁タンクの隙間の バリアとの組み合わせで 液体を検知します。 本質安全防爆 ※オプションの保護クラウンDK-24 （国内防爆･ATEX防爆） 　が必要です。 にも対応します。

型式コード ■ スイッチ ■ リレーバリア（CPS-24Xi 防爆専用） CPS-24 - -　　 -K - NDSU-822-　　-　 - 防　爆 防爆 システム構成 防爆 N 非防爆 J 国内防爆 NDSU-822 スイッチ2台検出 J 国内防爆 Xi 防　爆 ケーブル長 無記入 ATEX防爆 無記入 ATEX防爆 5 5m ケーブル仕様 10 10m 電　源 接点出力 A ショートケーブル仕様 230V AC/DC 30～230V B ロングケーブル仕様※ 接点構成 リレー接点1c 24V AC10～30V （出力定格） C M12 コネクタ仕様 O ノーマルオープン（ NAMUR：低電流） DC10～40V R 230V：250VAC、2A、100VA 　　　 250VDC、2A、50W ※ロングケーブル仕様は本体とケーブルの C ノーマルクローズ（ NAMUR：高電流） 24V ：40VAC、2A、80VA 　接続部がステンレスで吊り下げ仕様に最適 　　　：40VDC、2A、80W 出力構成 T フォトトランジスタ（NPN,PNP対応） 例）CPS-24N-B-NO--K10 N NPN出力（ 非防爆選択時のみ） 例）NDSU-822-230V-R （出力定格） 40VDC、50ｍA 　　非防爆、ロングケーブル仕様、 P PNP出力（ 非防爆選択時のみ） 　　スイッチ2台検出、230V仕様、 　　NPN出力、ノーマルオープン、 　　リレー接点 　　ケーブル10m R NAMUR（ 防爆選択時のみ） 仕　　様 ■ スイッチ（防爆タイプXi は危険場所に設置） ■ リレーバリア（非危険場所に設置し、本質安全防爆を構成） 4 ケーブル仕様 SW30 A B C （ショートケーブル仕様）（ロングケーブル仕様） （M12コネクタ仕様） φ9.5 M12×1 φ8.6 34 54 121 22.5 型 　 　 式 CPS-24N （非防爆） CPS-24Xi（ 防爆） 型 　 　 式 ＮDＳＵ-822 電 圧 DC7～36V DC8～9V（最大DC12V） 接続可能センサ数 2 電 流 2mA（OFF時）、9mA（ON時） 1mA以下（OFF時）、2.2mA以上（ON時） 故障信号（ＬＦＤ） 無 接点（NPN・PNP） 200mA ― 電 源 230Ｖ仕様 ＡＣ/ＤＣ 30～230Ｖ 耐 電 圧 AC500V 24V仕様 AC10～30Ｖ、ＤＣ10～40Ｖ 容 量 結 合 2.2ｎF 消 費 電 力 230Ｖ仕様：4ＶＡ、　24Ｖ仕様：4Ｗ スイッチング周波数 最大5Hz 開 放 電 圧 ＤＣ9.2Ｖ 感度（検知距離） 0～5mm（測定物や取付方法による） 閾 値 電 流 1.55ｍＡ（±0.1mA） ヒ ス テ リ シ ス 5～15％ 動 作 周 囲 温 度 －20℃～+60℃ 動 作 周 囲 温 度 －20℃～+70℃ 絶縁電圧（主端子/出力） 3500V 接 続 M24　ナット取付 材 質 ケース :ポリカーボネート、　端子 :CuBe 材 質 ケース部：SUS304　　検知部：PTFE 接 続 35mm　DINレール 保 護 等 級 IP67 保 護 等 級 IP20 重 量 300ｇ 重 量 約200g ケ ー ブ ル 0.5mm2 PVC3芯ケーブル 0.75mm2 PVC2芯ケーブル ［国内防爆］：[Ex ia] IIC ［国内防爆］：ExiaIICT6Ga ［ATEX防爆］： Ⅱ（1）G［ExiaGa］ⅡC、 防 爆 規 格 防 爆 規 格 ― 　　　　　　　　Ⅱ（1）D［ExiaDa］ⅢC、 ［ATEX防爆］：　 Ⅱ1GExiａⅡＣＴ6Ｇａ 　　　　　　　　Ⅰ（M1）［ExiaMa］Ⅰ　 結線図（非防爆） 取り付け上のご注意 ■ NPN出力 ●垂直に取り付ける場合は、ケーブルへの負荷が大きいためロングケーブル仕様をお勧めします。 茶 DC ●金属容器または金属タンクに取り付ける場合は、タンク内壁とセンサの間隔が10mm以下になるよ 7～36V 　うに取り付けてください。 黒 ●漏液検知をする場合は、オプションの取付板PD24-1に付けて設置してください。 青 ●ゲージ管に取り付ける場合は、壁圧を10mm以下にしてください。ガラスまたはプラスチック管のゲー 0V 　ジ管の外径は20mm以上とし、センサ面がゲージ管壁に接触するように取り付けてください。 　その際、オプションの取付板PD24-1に付けて設置してください。 ■ PNP出力 ●二重壁の貯蔵タンクの隙間の液体を検知する場合は、壁間に吊り下げてください。 茶 DC 　この場合、ロングケーブル仕様をお勧めします。また、センサの先端にはオプションの保護クラウン 7～36V 黒 　DK-24を取り付けてください。 ●樹脂タンクなど非導電性タンクへ取り付ける場合は、センサ以外からの電波干渉を避けるために接 青 　続部と導通するようにオプションの金属プレートPDE-27を取り付けて接地してください。 0V ●防爆で使用かつ非導電性タンクへ取り付ける場合は、オプションの金属プレートPDE-27を取り付けて ※リレーバリア（防爆）との結線についてはお問合せください。 　接地してください。 ※このカタログの記載事項は予告なく変更する場合がありますのでご了承下さい。 CPS-24202307F M24×1 φ22.5 2 24 90
