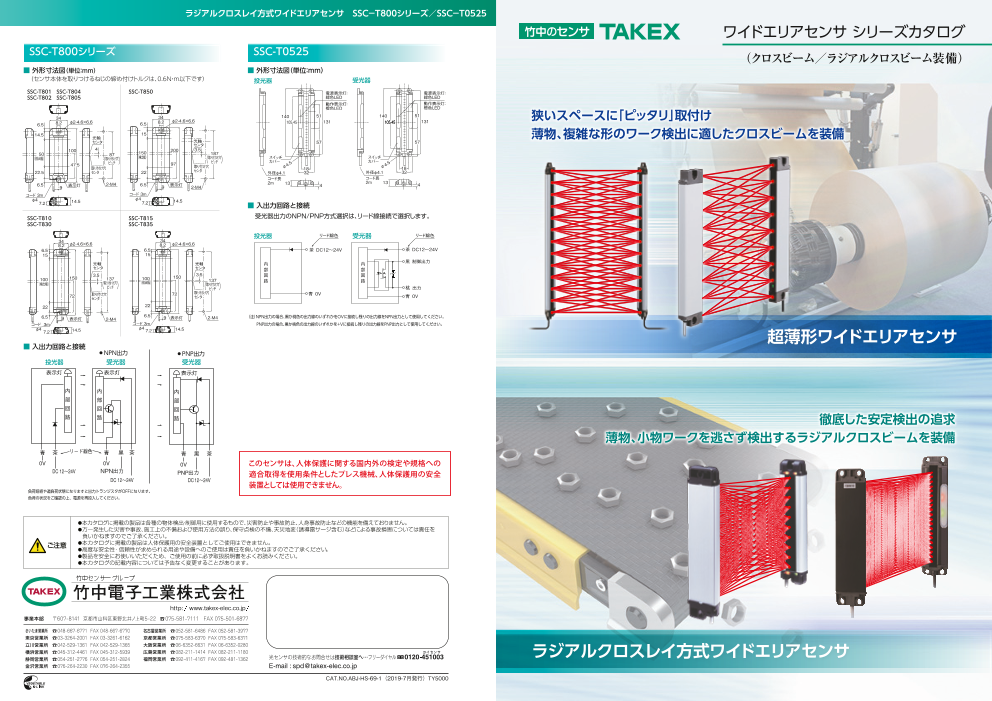

ラジアルクロスレイ方式ワイドエリアセンサ　SSC－T800シリーズ／SSC－T0525 ワイドエリアセンサ シリーズカタログ SSC-T800シリーズ SSC-T0525 （クロスビーム／ラジアルクロスビーム装備） ■ 外形寸法図（単位：mm） ■ 外形寸法図（単位：mm） （センサ本体を取りつけるねじの締め付けトルクは、0.6N・m以下です） 投光器 受光器 SSC-T801　SSC-T804　 SSC-T850 電源表示灯： 電源表示灯： SSC-T802　SSC-T805　 緑色LED 緑色LED 動作表示灯： 動作表示灯： 橙色LED 橙色LED 34 34 140 51 140 51 6 8.2 φ2-4.6×6.6 6.5 8.2 φ2-4.6×6.6 狭いスペースに「ピッタリ」取付け 105.45 131 105.45 131 .5 14.5 15 光軸 薄物、複雑な形のワーク検出に適したクロスビームを装備 センタ 光軸 57 57 センタ 100 4 200 3.5 50 87 150 １87 （検出幅） （取　り　付け　穴ピッチ ） （検出幅） （取　り　付け　穴） スイッチ スイッチ 97 ピッチ カバー カバー 47.5 ∅4 .5 18 ∅4 .5 取り付け穴 取り付け穴 22.5 センタ 22 センタ 18 外径φ4.1 32 外径φ4.1 32 コード長 コード長 6.5 表示灯 2-M4 6.5 2m 13 2m 13 4 4 9 9 表示灯 2-M4 コード 3m コード 3m φ4 φ4 7.2 14.5 7.2 14.5 ■ 入出力回路と接続 SSC-T810 SSC-T815 受光器出力のNPN/PNP方式選択は、リード線接続で選択します。 SSC-T830 SSC-T835 投光器 リード線色 受光器 リード線色 34 34 8.2 φ2-4.6×6.6 8.2 φ2-4.6×6.6 6.5 6.5 茶 DC12～24V 茶 DC12～24V 15 15 光軸 光軸 内 内 黒 制御出力 センタ センタ 部 部 150 3.5 3.5 100 137 100 150 回 回 （検出幅） 137 （検出幅） 取り付け穴 路 路 （　ピ　ッチ　） （取　り　付け　穴ピッチ ） 桃 出力 72 取り付け穴 72 取り付け穴 青 0V センタ センタ 青 0V 22 22 6.5 9 6.5 表示灯 2-M4 9 表示灯 2-M4 （注）NPN出力の場合、黒か桃色の出力線のいずれかをOVに接続し残りの出力線をNPN出力として使用してください。 コード 3m コード 3m 　　 PNP出力の場合、黒か桃色の出力線のいずれかを+Vに接続し残りの出力線をPNP出力として使用してください。 φ4 7.2 14.5 φ4 7.2 14.5 超薄形ワイドエリアセンサ ■ 入出力回路と接続 ● NPN出力 ● PNP出力 投光器 受光器 受光器 徹底した安定検出の追求 薄物、小物ワークを逃さず検出するラジアルクロスビームを装備 このセンサは、人体保護に関する国内外の検定や規格への 適合取得を使用条件としたプレス機械、人体保護用の安全 装置としては使用できません。 負荷短絡や過負荷状態になりますと出力トランジスタがOFFになります。 負荷の状況をご確認の上、電源を再投入してください。 ●本カタログに掲載の製品は各種の物体検出・制御用に使用するもので、災害防止や事故防止、人身事故防止などの機能を備えておりません。 ●万一発生した災害や事故、施工上の不備および使用方法の誤り、保守点検の不備、天災地変（誘導雷サージ含む）などによる事故損害については責任を 負いかねますのでご了承ください。 ●本カタログに掲載の製品は人体保護用の安全装置としてご使用はできません。 ●高度な安全性・信頼性が求められる用途や設備へのご使用は責任を負いかねますのでご了承ください。 ●製品を安全にお使いいただくため、ご使用の前に必ず取扱説明書をよくお読みください。 ●本カタログの記載内容については予告なく変更することがあります。 事業本部 ラジアルクロスレイ方式ワイドエリアセンサ CAT.NO.ABJ-HS-69-1（2019-7月発行）TY5000

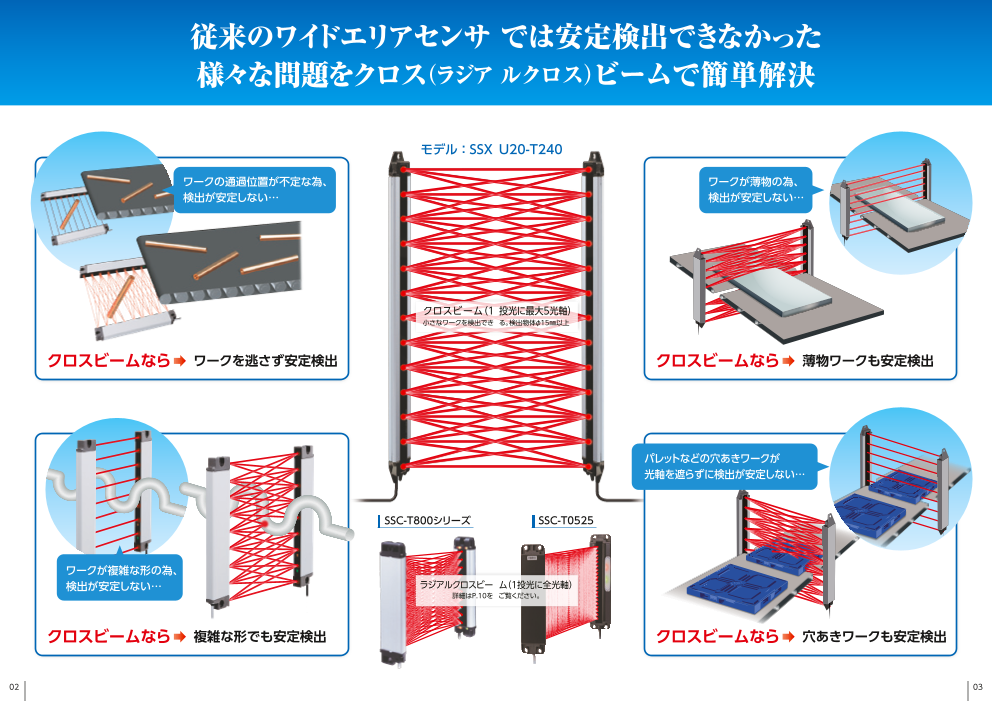

従来のワイドエリアセンサ では安定検出できなかった 様 な々問題をクロス（ラジア ルクロス）ビームで簡単解決 モデル： SSX U20-T240 ワークの通過位置が不定な為、 ワーワクーがク薄が物薄の物為の、為、 検出が安定しない… 検出検が出安が定安し定なしいな…い… クロスビーム（1 投光に最大5光軸） 小さなワークを検出でき る。検出物体φ15㎜以上 クロスビームなら ワークを逃さず安定検出 クロスビームなら 薄物ワークも安定検出 パレットなどの穴あきワークが 光軸を遮らずに検出が安定しない… SSC-T800シリーズ SSC-T0525 ワークが複雑な形の為、 検出が安定しない… ラジアルクロスビー ム（1投光に全光軸） 詳細はP.10を ご覧ください。 クロスビームなら 複雑な形でも安定検出 クロスビームなら 穴あきワークも安定検出 02 03

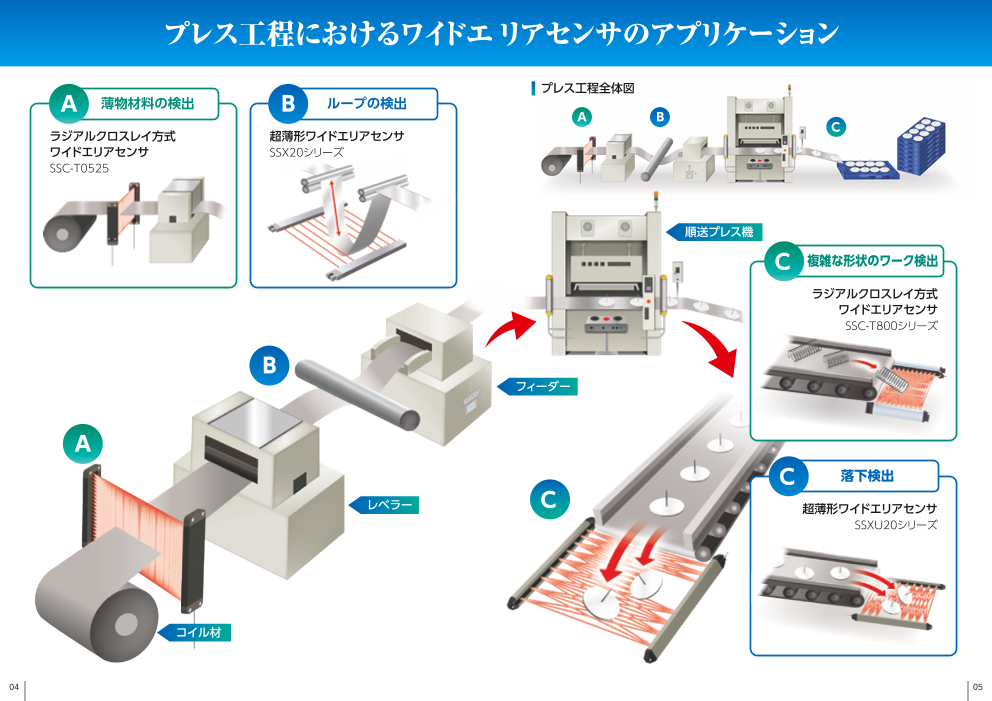

プレス工程におけるワイドエリアセンサのアプリケーション プレス工程全体図 A 薄物材料の検出 B ループの検出 A B ラジアルクロスレイ方式 超薄形ワイドエリアセンサ C ワイドエリアセンサ SSX20シリーズ SSC-T0525 順送プレス機 C 複雑な形状のワーク検出 ラジアルクロスレイ方式 ワイドエリアセンサ SSC-T800シリーズ B フィーダー A C 落下検出 レベラー C 超薄形ワイドエリアセンサ SSXU20シリーズ コイル材 04 05

超薄形ワイドエリアセンサ　ＳＳＸＵ２０／ＳＳＸ２０シリーズ 超薄形ワイドエリアセンサ ＳＳＸＵ２０／ＳＳＸ２０シリーズ ■ 装置にフィットするスリムタイプ 取付けスペースによって使い分けができ、装置にフィットし作業の邪魔になりません。 またケーブルの引きまわしが容易な引出し口の形状にしています。 SSXU20シリーズ SSX20シリーズ 薄さ３０ｍｍ×９．９ｍｍのスリムタイプ 薄さ１２ｍｍ×３０ｍｍのスリムタイプ （フラットオンタイプ） （サイドオンタイプ） SSXU20シリーズ SSX20シリーズ ピッタリ取付 ピッタリ取付 9.9mm 30mm 30mm 12mm クロスビームの採用により、薄物検出が可能 取付け例 取付け例 例：SSXU20-T160 ※クロスビーム使用時は、投受光器間中央の３／４エリアを ■ パラレルビーム／クロスビーム切替機能装備 有効検出域としてご使用ください。 検出目的に合わせて選択が可能。 ２０ｍｍピッチ光軸でもφ１５ｍｍのワーク検出が可能。 ※クロスビーム使用時 ク ロ 内側取付け コの字取付け 手前取付け 奥に取付け ス ビ ー クロスビーム（1投光に最大5光軸） ム 小さなワークを検出できる。検出物体φ15㎜以上 使 検出物体径： クロスビーム φ１５ｍｍ 用 ■ 堅牢な金属ケースを採用 ■ ＮＰＮ／ＰＮＰ ２出力兼用 時 パラレルビーム φ２５ｍｍ センサのケースはアルミ、取付部は亜鉛ダイカストを ＮＰＮ／ＰＮＰの出力が切り換えられ、本体１台で使い分け可能。 採用した堅牢なハウジング。（ＩＰ６５） また、保守在庫機種数を削減。 実寸φ15mm うっかり工具等が当たっても大丈夫。 ■ 接続方法 パラレルビームモード／NPN出力 パラレルビームモード／PNP出力 15mm パ ラ 衝撃に強い レ パラレルビーム（１投光に１光軸） ル 相互干渉防止機能を利用できる従来方式。検出物体φ25㎜以上 ビ ー 未使用の出力線は絶縁してください。 ム 使 クロスビームモード／NPN出力 クロスビームモード／PNP出力 用 時 ※ビームはイメージです。２つの機能を同時に使用することはできません。 クロスビームモード接続時は、相互干渉防止接続は使用できません。未使用の出力線は絶縁してください。 06 07

超薄形ワイドエリアセンサ　ＳＳＸＵ２０／ＳＳＸ２０シリーズ ■ デッドスペースが少ない SSXU20シリーズ ■ 外形寸法図（単位：mm） φ ケースの両端にも光軸を設置したことにより、 4.2× 投光器 4.7長 9.9 無駄の無い検出エリアを実現。 ■ 仕　様 穴 2.6 30 型 式 SSXU20-T160 SSXU20-T240 SSXU20-T320 SSXU20-T400 SSXU20-T480 SSXU20-T560 SSXU20-T640 SSXU20-T720 （15） 検 出 方 式 透過形 検 出 距 離 パラレルビームモード：0～4m　クロスビームモード：0.5～4m 光軸を設置 光軸を設置 検 出 物 体 パラレルビームモード：φ25mm以上の不透明体　クロスビームモード：φ15mm以上の不透明体 光軸ピッチ 20mm 光 軸 数 9 13 17 21 25 29 33 37 検 出 幅 160mm 240mm 320mm 400mm 480mm 560mm 640mm 720mm A B C クロスビーム表示灯 操 作 電 源 DC12～24V±10％　リップル10％以下 （青色LED　） 消 費 電 流 75mA以下 80mA以下 90mA以下 95mA以下 110mA以下 110mA以下 120mA以下 125mA以下 スレーブ表示灯/ 出力モード NPN/PNPオープンコレクタ出力（出力線選択）　負荷電流：50mA（DC30V）以下　残留電圧：2V以下 クロスビーム表示灯 動作モード ライトオン（全光軸入光時ON動作（1光軸以上遮光時OFF動作）） （青色LED） 例：SSXU20-T160 例：SSX20-T160 電源表示灯（緑色LED） 応 答 時 間 パラレルビームモード：遮光時20ms以下 入光時30ms以下 クロスビームモード：遮光時30ms以下 入光時50ms以下 15 投光用光源（波長） 赤外LED（波長850nm） 受光用素子 フォトIC コード3m(外径φ3.5） 表 示 灯 投光器：電源表示灯（緑色）、スレーブ表示灯／クロスビーム表示灯（青色）、クロスビーム表示灯（青色） ■ 相互干渉防止機能装備 受光器：電源表示灯／入光安定表示灯（緑色）、動作表示灯（橙色） 付 帯 機 能 自動感度補正機能、接近設置時の相互干渉防止機能（パラレルビーム時2台まで）、 広いエリアをカバーしたい場合など、並べて使用することができる 電源逆接保護、出力短絡保護 装備 φ4 材 質 ケース：アルミ、前面カバー：ポリカーボネイト、取付部分：亜鉛ダイカスト .2× 受光器 4 相互干渉防止機能を装備。（パラレルビームモード接続時のみ） センサ２台を上下に密着取付けすることで、セ .7長 9.9 ンサ間光軸ピッチ２０ｍｍを確保（ケーブル側取 接 続 方 式 コード引出し式 外径φ3.5mm　長さ：3m 穴 2.6 30 投光器：0.15mm2×4芯（灰色）　受光器：0.15mm2×5芯（黒色） （15） 付時）し、最大１４４０ｍｍのエリアを構成できる 質量 投光器 約145g 約170g 約200g 約230g 約260g 約285g 約310g 約355g 相互干渉防止機能を装備。（パラレルビーム 受光器 約150g 約180g 約215g 約240g 約265g 約295g 約330g 約360g 付 属 品 取扱説明書、小型3点セムスねじM4 モード接続時のみ） ■ 環境性能 ■ 部位寸法図（単位：mm） 使用周囲照度 10,000lx以下 型式 A寸法 B寸法 C寸法 A B C 使用周囲温度 －10～+55℃（氷結しないこと） SSXU20-T160 190 182.5 160 使用周囲湿度 35～85％RH（結露しないこと） SSXU20-T240 270 262.5 240 動作表示灯（橙色LED） 保 護 構 造 IP65 SSXU20-T320 350 342.5 320 耐 振 動 10～55Hz　複振幅1.5mm　X,Y,Z各方向2時間 SSXU20-T400 430 422.5 400 SSXU20-T480 510 502.5 480 入光安定表示灯/ 耐 衝 撃 300m/s2　X,Y,Z方向　各3回 SSXU20-T560 590 582.5 560 電源表示灯（緑色LED） 耐 電 圧 AC1000V　1分間 SSXU20-T640 670 662.5 640 15 絶 縁 抵 抗 DC500Vメガ　20MΩ SSXU20-T720 750 742.5 720 この製品には、ノイズによる誤動作を避けるため、本体ケースと充電部間にノイズ対策部品を接続しています。 コード3m(外径φ3.5） 従って、耐電圧および絶縁抵抗は、そのノイズ対策部品を取り外した状態での値を記載しています。 20mmピッチ SSX20シリーズ ■ 仕　様 ■ 外形寸法図（単位：mm） ※SSX20シリーズ 型 式 SSX20-T160 SSX20-T240 SSX20-T320 SSX20-T400 SSX20-T480 SSX20-T560 SSX20-T640 SSX20-T720 2.4 検 出 方 式 透過形 投光器 30 検 出 距 離 φ4.2×6.2 パラレルビームモード：0～4m　クロスビームモード：0.5～4m 8.6 長穴 ■ 豊富なラインナップ 検 出 物 体 パラレルビームモード：φ25mm以上の不透明体　クロスビームモード：φ15mm以上の不透明体 12 光軸ピッチ 20mm (9) 検出幅（１６０～７２０ｍｍ）に応じて使い分けができる 光 軸 数 9 13 17 21 25 29 33 37 検 出 幅 160mm 240mm 320mm 400mm 480mm 560mm 640mm 720mm ８タイプをラインナップ。 操 作 電 源 DC12～24V±10％　リップル10％以下 消 費 電 流 75mA以下 75mA以下 90mA以下 95mA以下 105mA以下 105mA以下 120mA以下 120mA以下 クロスビーム表示灯 出力モード NPN/PNPオープンコレクタ出力（出力線選択）　負荷電流：50mA（DC30V）以下　残留電圧：2V以下 B A C （青色LED） 型式 検出幅（mm） 価格（￥） 動作モード ライトオン（全光軸入光時ON動作（1光軸以上遮光時OFF動作）） スレーブ表示灯/ SSXU20-T160 SSX20-T160 160 43,000 応 答 時 間 パラレルビームモード：遮光時20ms以下 入光時30ms以下 クロスビーム表示灯 （青色LED） クロスビームモード：遮光時30ms以下 入光時50ms以下 SSXU20-T240 SSX20-T240 240 52,000 投光用光源（波長） 赤外LED（波長850nm） 電源表示灯（緑色LED） SSXU20-T320 SSX20-T320 320 60,000 受光用素子 フォトIC 投光器：電源表示灯（緑色）、スレーブ表示灯／クロスビーム表示灯（青色）、クロスビーム表示灯（青色） 6.5 9 SSXU20-T400 SSX20-T400 400 70,000 表 示 灯 受光器：電源表示灯／入光安定表示灯（緑色）、動作表示灯（橙色） 5.8 コード3m SSXU20-T480 SSX20-T480 480 80,000 付 帯 機 能 自動感度補正機能、接近設置時の相互干渉防止機能（パラレルビーム時2台まで）、 （外径Φ3.5） 電源逆接保護、出力短絡保護 装備 SSXU20-T560 SSX20-T560 560 90,000 材 質 2.4 ケース：アルミ、前面カバー：ポリカーボネイト、取付部分：亜鉛ダイカスト SSXU20-T640 SSX20-T640 640 100,000 720mm 受光器 接 続 方 式 コード引出し式 外径φ3.5mm　長さ：3m 30 φ4.2×6.2 SSXU20-T720 SSX20-T720 720 110,000 投光器：0.15mm2×4芯（灰色）　受光器：0.15mm2×5芯（黒色） 8.6 長穴 12 質量 投光器 約160g 約195g 約230g 約265g 約300g 約340g 約370g 約405g (9) 受光器 約165g 約200g 約235g 約270g 約305g 約345g 約375g 約410g 付 属 品 取扱説明書、小型3点セムスねじM4 ■ 環境性能 ■ 部位寸法図（単位：mm） 使用周囲照度 10,000lx以下 型式 A寸法 B寸法 C寸法 使用周囲温度 －10～+55℃（氷結しないこと） SSX20-T160 178 166.5 160 B C 使用周囲湿度 35～85％RH（結露しないこと） SSX20-T240 258 246.5 240 保 護 構 造 IP65 SSX20-T320 338 326.5 320 SSX20-T400 418 406.5 400 動作表示灯（橙色LED） 160mm 耐 振 動 10～55Hz　複振幅1.5mm　X,Y,Z各方向2時間 SSX20-T480 498 486.5 480 入光安定表示灯/ 耐 衝 撃 300m/s2　X,Y,Z方向　各3回 SSX20-T560 578 566.5 560 電源表示灯（緑色LED） 耐 電 圧 AC1000V　1分間 SSX20-T640 658 646.5 640 6.5 9 絶 縁 抵 抗 DC500Vメガ　20MΩ SSX20-T720 738 726.5 720 5.8 ※写真は SSX20シリーズ この製品には、ノイズによる誤動作を避けるため、本体ケースと充電部間にノイズ対策部品を接続しています。 コード3m SSX20-T160 SSX20-T240 SSX20-T320 SSX20-T400 SSX20-T480 SSX20-T560 SSX20-T640 SSX20-T720 従って、耐電圧および絶縁抵抗は、そのノイズ対策部品を取り外した状態での値を記載しています。 （外径Φ3.5） 08 09 6 6 φ8 . φ4.2 φ 8. φ4.2

ワイドエリアセンサ シリーズカタログ ラジアルクロスレイ方式ワイドエリアセンサ　SSC－T800シリーズ／SSC－T0525 ラジアルクロスレイ方式ワイドエリアセンサ SSC-T800シリーズ SSC－T800シリーズ／SSC－T0525 ■ 豊富なラインナップ 型式 光軸ピッチは用途に応じて選択できる5種類をラインナップ。 NPN出力 PNP出力 価格（￥） 光軸ピッチ（5．55～20mm） SSC-T801 SSC-T801PN 48,000 検出幅（50～150mm） SSC-T802 SSC-T802PN SSC-T804 SSC-T804PN 検出距離（最大：2．5m） 33,000 SSC-T805 SSC-T805PN SSC-T850 SSC-T850PN 55,000 ■ 堅牢な金属ケースを採用 SSC-T810 SSC-T810PN 48,000 センサのケースは堅牢なアルミを採用。 SSC-T815 SSC-T815PN 35,000 SSC-T830 SSC-T830PN 48,000 うっかり工具が当たっても大丈夫。 SSC-T835 SSC-T835PN 35,000 【保護構造】 SSC-T800シリーズ　IP67、 SSC-T0525 型式 価格（￥） ■ 幅広いエリアをカバー SSC-T0525 62,000 光軸ピッチ5．55mmでありながら、検出幅105mmを実現。 ※SSC－T0525 SSC-T0525 ■ 4種類の出力動作モード採用 4種類の出力動作モードを採用しており、用途に合わせて選択が可能。 SSC-T0525 検出幅105mm ※SSC－T0525 SSC-T800シリーズ ■ 保守在庫機種数を削減 NPN／PNPどちらの出力にも対応できるフォトモス出力を採用。 ※SSC－T0525 光軸ピッチ5.55mm ラジアルクロスレイ方式の採用により、薄物や小物の検出が可能 SSC-T800シリーズ SSC-T0525 ■ 仕　様 ■ 仕　様 ■ ラジアルクロスレイ方式採用 NPN出力 SSC-T801 SSC-T802 SSC-T804 SSC-T805 SSC-T850 SSC-T810 SSC-T815 SSC-T830 SSC-T835 型 式 型　　　　　式 SSC-T0525 PNP出力 SSC-T801PN SSC-T802PN SSC-T804PN SSC-T805PN SSC-T850PN SSC-T810PN SSC-T815PN SSC-T830PN SSC-T835PN 検 出 方 式 透過形 はがきや封筒、テープ状の薄物ワークや小物ワーク、 検 出 方 式 透過形 検 出 距 離 150～ 500mm 落下位置が定まらないワークの通過検出に最適。 検 出 距 離 100～500mm 0.4～1.2m 0.5～2m 100～500mm 150～800mm 0.5～2.5m 検 出 物 体 φ6mm以上の不透明体 （※1） （※1） （※1） （※1） （※1） （※1） 光 軸 数 20光軸 検 出 物 体 φ6mm以上 φ8mm以上 φ15mm以上 φ12.5mm以上 φ17mm以上 φ11mm以上 φ20mm以上 φ13mm以上 φ22mm以上 検 出 幅 105mm 不透明体 不透明体 不透明体 不透明体 不透明体 不透明体 不透明体 不透明体 不透明体 光 軸 ピ ッ チ 5.55mm 光 軸 数 10 5 10 6 10 6 操 作 電 源 DC12～24V ±10%　50/60Hz 検 出 幅 50mm 150mm 100mm ラジアルクロスレイ方式 光 軸 ピ ッ チ 5.55mm 12.5mm 16.6mm 11mm 20mm 11mm 20mm 消 費 電 流 投光器：80mA以下 ラジアルクロスビーム 受光器：200mA以下（DC12V使用時）、100mA以下（DC24V使用時） 操 作 電 源 DC12～ 24V　± 10％　リップル 10％以下 投光器はスキャニング点灯していますが、 （1投光に全光軸） 投光器 50mA以下 80mA以下 出 力 モ ー ド フォトモス出力（ショート保護装備） 消 費 定格：DC30V　50mA　残留電圧2V以下 電 流 受光器 100mA以下 65mA以下 110mA以下 70mA以下 110mA以下 70mA以下 受光器は非スキャニングで受光します。 薄物・小物ワークを安定検出できる。 （※ 2） （※ 2） （※ 2） （※ 2） （※2） （※ 2） 全光軸入光時出力ON/OFF　1光軸以上遮光時OFF/ON　スイッチ切換 動 作 モ ー ド 一つの投光LEDが点灯すると受光器側の 最小検出物体φ6mm 出 力 NPN出力 オープンコレクタ出力　定格：シンク電流 100mA（DC30V）以下 全光軸遮光時出力ON/OFF　1光軸以上入光時OFF/ON　スイッチ切換 モード PNP出力 オープンコレクタ出力　定格：ソース電流 100mA（DC30V）以下 応 答 時 間 15ms以下 全てに入光します。 ※詳細は仕様をご確認ください。 動 作 モ ー ド ライトオン（全光軸入光時ON動作） 投光用光源（波長） 赤外LED（870nm） 表 示 灯 投光器：電源表示灯（緑色LED） 応 答 時 間 遮光側：5ms以下 遮光側：3ms以下 遮光側：5ms以下 受光器側に一箇所でも入光しない箇所が 入光側：8ms以下 入光側：4ms以下 入光側：8ms以下 受光器：電源表示灯（緑色LED）、動作表示灯（橙色LED） 投光用光源（波長） 赤外 LED（870nm） あると遮光動作となり、薄物・小物ワークを ス イ ッ チ ライトオン / ダークオン　切換スイッチ装備 全光軸動作時出力オン / 1光軸以上動作時出力オン　切換用スイッチ装備 表 示 灯 投光器：電源表示灯（緑色 LED） 安定して検出します。 受光器：電源表示灯（緑色 LED）、動作表示灯（橙色 LED） 材　　　　　質 ケース：アルミ　キャップ部：ポリブチレンテレフタレート（PBT） ショート保護 装　備 コード引出し式　外径φ4.1mm 材 質 ケース本体： アルミ　両端キャップ部： ポリブチレンテレフタレート（PBT）　前面カバー： アクリル 接 続 方 式 投光器：0.3mm2×2芯　2m（灰色） 接 続 方 式 コード引出し式（外径φ4mm）コード3m 受光器：0.2mm2×4芯　2m（黒色） コード　投光器：0.3mm2×2芯（灰色）　受光器：0.3mm2×3芯（黒色） 質　　　　　量 投光器：約110g、受光器：約110g 質 量 投・受光器各約 130g 投・受光器 各約 190g 投・受光器各約 130g 付 属 品 取扱説明書 付 属 品 取扱説明書 検出距離は投受光器の設定可能距離を示します。検出物体の検出は投受光器直近でも可能です。 ※1：検出距離は投受光器の設定可能距離を示します。検出物体の検出は投受光器直近でも可能です。 実寸φ6mm SSC-T0525なら、20光軸全てに入光 ※2：受光器側消費電流はDC12Vの場合です。DC24Vの場合は約60％となります。 ■ 環境性能 ■ 環境性能 するので、薄物・小物ワークの更なる 使用周囲照度 5,000lx以下 使用周囲照度 5,000lx以下 6mm 安定検出を実現。 使用周囲温度 －10～＋55℃（氷結しないこと） 使用周囲温度 ‒10～+55℃（氷結しないこと） 使用周囲湿度 35～85％RH（結露しないこと） 使用周囲湿度 35～85%RH（結露しないこと） ※詳細は仕様をご確認ください。 保 護 構 造 IP67 保 護 構 造 IP62(IEC) 耐 振 動 10～55Hz　複振幅1.5mm　X、Y、Z方向　各2時間 耐 振 動 10～55Hz　複振幅1.5mm X、Y、Z方向　各2時間 耐 衝 撃 500m／s2　X、Y、Z方向　各3回 耐 衝 撃 500m/s2　X、Y、Z方向　各3回 耐 電 圧 AC500V　1分間 耐 電 圧 AC500V メガ　１分間 絶 縁 抵 抗 DC500Vメガ　20MΩ以上 絶 縁 抵 抗 DC500V メガ　20MΩ以上 10 11

422 ワ 　イ SSC-T800 ラジアルクロスレイ方式 シリーズ ワイドエリアセンサ 　ド ラエ イリ • ラジアルクロスレイ方式を採 トア 用したニュータイプ カセ • 堅牢な金属ケースを採用 ーン テサ • 光軸ピッチは用途に応じて5種類 ● ン／ 小物体、テープ状薄物の検出も可能 ● クロック線（同期）不要で扱いやすい省配線タ ワイドエリアセンサ イプ ピッキングセンサ ● コンパクト、薄形（14.5mm） セーフティライトカーテン ● 保護構造IP67 SSC-T810 プレス安全用センサ 特定用途 ■ 種類／価格 型式 検出方式 検出距離 光軸ピッチ 光軸数 検出幅 動作モード 検出物体 標準価格（￥） NPN出力 PNP出力 100〜 500㎜ φ6㎜以上 SSC-T801 SSC-T801PN 5.55㎜ 10 48,000 0.4〜 1.2m φ8㎜以上 SSC-T802 SSC-T802PN 50㎜ 0.5〜 2m φ15㎜以上 SSC-T804 SSC-T804PN 12.5 ㎜ 5 33,000 ライトオン 100〜 500㎜ φ12.5㎜以上 SSC-T805 SSC-T805PN （全光軸 透過形 11㎜ 10 入光時 φ11㎜以上 SSC-T810 SSC-T810PN 48,000 ON） 150〜800㎜ 20㎜ 6 φ20㎜以上 SSC-T815 SSC-T815PN 35,000 100㎜ 11㎜ 10 φ13㎜以上 SSC-T830 SSC-T830PN 48,000 0.5〜 2.5m 20㎜ 6 φ22㎜以上 SSC-T835 SSC-T835PN 35,000 150〜800㎜ 16.6 ㎜ 10 150㎜ φ17㎜以上 SSC-T850 SSC-T850PN 55,000 検出距離は投受光器の設定可能距離を示します。検出物体の検出は投受光器直近でも可能です。 ■ 名刺などの薄物ワークが検出できるラジアルクロスレイ方式について 1 投光側はスキャニング方式で発光していますが受光側 は非スキャニングです。 投 2 受 光 光 1が点灯すると全受光器が入光を示します。 器 器 どの光軸を遮光しても動作します。 3 このため、ハガキや名刺などの薄物ワークを 検出する事ができます。 4 竹中電子工業で20年以上標準採用している技術です。 5 （図は6光軸ですが、機種により光軸数は異なります。） 6 422 最新の製品情報は、竹中電子工業ホームページをご覧ください。

423 SSC-T800シリーズ ワ 　イ 　ド ■ 仕様 ラエ NPN出力 SSC-T801 SSC-T802 SSC-T804 SSC-T805 SSC-T810 SSC-T815 SSC-T830 SSC-T835 SSC-T850 イリ 型　 式 PNP出力 SSC-T801PN SSC-T802PN SSC-T804PN SSC-T805PN SSC-T810PN SSC-T815PN SSC-T830PN SSC-T835PN SSC-T850PN トア 検 出 方 式 透過形 検 出 距 離 100〜500mm 0.4 〜1.2m 0.5 〜 2m 100〜500mm 150〜 800mm 0.5 〜 2.5m 150〜800mm カセ 検 出 物 体 φ6mm以上 φ8mm以上 φ15mm以上 φ12.5mm以上 φ11mm以上 φ20mm以上 φ13mm以上 φ22mm以上 φ17mm以上 ーン の不透明体 の不透明体 の不透明体 の不透明体 の不透明体 の不透明体 の不透明体 の不透明体 の不透明体 テサ 光 軸 数 10 5 10 6 10 6 10 検 出 幅 50mm 100mm 150mm ン／ 光 軸 ピ ッ チ 5.55mm 12.5mm 11mm 20mm 11mm 20mm 16.6mm ワイドエリアセンサ 操 作 電 源 DC12〜24V ±10％　リップル10％以下 投 光 器 50mA以下※ 50mA以下※ 80mA以下 80mA以下 80mA以下 80mA以下 80mA以下 ピッキングセンサ 消費電流 受 光 器 100mA以下※1 65mA以下※1 110mA以下※1 70mA以下※1 110mA以下※1 70mA以下※1 110mA以下※1 セーフティライトカーテン 出 力 NPN出力 オープンコレクタ出力　定格：シンク電流100mA（DC30V）以下 プレス安全用センサ モード PNP出力 オープンコレクタ出力　定格：ソース電流100mA（DC30V）以下 動 作 モ ー ド ライトオン（全光軸入光時ON動作） 特定用途 応 答 時 間 遮光側：5ms以下、入光側：8ms以下 遮光側：3ms以下、入光側：4ms以下 遮光側：5ms以下、入光側：8ms以下 投光用光源（波長） 赤外 LED（870nm） 投光器：電源表示灯（緑色 LED） 表 示 灯 受光器：電源表示灯（緑色 LED）、動作表示灯（燈色 LED） シ ョ ー ト 保 護 装備 材 質 ケース本体：アルミ、両端キャップ部：ポリブチレンテレフタレート（PBT）、前面カバー：アクリル 接 続 方 式 コード引出し式（外径φ4mm）コード長3m コード　投光器：0.3mm2×2芯（灰色）　受光器：0.3mm2×3芯（黒色） 質 量 投・受光器各約130g 投・受光器各約130g 投・受光器各約190g 付 属 品 取扱説明書 ● 検出距離は投受光器の設定可能距離を示します。検出物体の検出は投受光器直近でも可能です。 ※1 受光器側消費電流はDC12Vの場合です。DC24Vの場合は約60％となります。 ■ 環境性能 使 用 周 囲 照 度 5,000lx 以下 使 用 周 囲 温 度 −10〜＋55℃（氷結しないこと） 使 用 周 囲 湿 度 35〜85％ RH（結露しないこと） 保 護 構 造 IP67 耐 振 動 10〜 55Hz　複振幅1.5mm　X、Y、Z方向　各2時間 耐 衝 撃 500m/s2　X、Y、Z方向　各3回 耐 電 圧 AC500V　1分間 絶 縁 抵 抗 DC500Vメガ　20MΩ以上 ■ アプリケーション ※ビームはイメージです。 薄板状の通過検出 不定位置落下物体の通過検出 423

424 ワ 　イ SSC-T800シリーズ 　ド ラエ イリ ■ 入出力回路と接続 ■ 動作タイムチャート ● NPN出力 ● PNP出力 トア カセ ーン テサ ン／ ワイドエリアセンサ ピッキングセンサ セーフティライトカーテン プレス安全用センサ 特定用途 ● 負荷短絡や過負荷状態になりますと出力トランジスタがOFFになります。 ● 負荷の状況をご確認の上、電源を再投入してください。 ■ 設定方法 投受光器を対向させて設置します。 受光器及び投光器を上下左右に振り、各方向に対し、動作表示灯（橙色 LED）が点灯する範囲の中央に設定してください。 センサ取り付け時の締め付けトルクは0.6N・m以下（M4ねじ使用）としてください。 ● A寸法のずれは±30mmは使用できますが、B寸法は±10mm 以下で使用してください。 ● 投 ・受光器を接近しすぎたり光軸がずれたりすると、出力が B ON−OFF状態となる場合がありますが、光軸が合うと、正常 A にもどります。 ● 投受光器間の指向幅内に反射物（壁、床、機械など）がある　 と、反射による廻り込みにより検出物体で遮光しない場合があ ります。取り付け位置にご注意ください。 　 光沢のある塗装面など反射しやすい面からは、設定1m以内で各 方向とも 100mm以上、設定 1mを越える場合は 150mm 以上離して設定してください。 ● 接近取り付け時は相互干渉にご注意ください。 　（平行移動特性をご参照ください。） 正しくお使いください。 ● 取扱説明書に基づき、正しくお使いください。 ● こ のセンサは、人体保護に関する国内外の検定や規格への適合取得を使用条件としたプレス機械、人体保 護用の安全装置としては使用できません。万一の場合、死亡や重傷事故の恐れがあります。 ● こ のセンサは、ワーク検出や不定位置を通過する物体検出などの用途を目的としております。 ● このセンサを安全用に使用する場合は、検出および制御のシステム全体で安全動作を確保してください。 ● プレス安全装置用としては、検定合格品「PSG」シリーズを用意しています。 424

425 SSC-T800シリーズ ワ 　イ 　ド ■ 特性（代表例） ラエ イリ ●平行移動特性 SSC-T801 SSC-T802 SSC-T804 トア 500 2 1.5 カセ ーン 400 検 出 テサ 検 1 距 出 離 300 検 距 出 （m）1 ン／ 離 距 （mm） 離 （m） 200 ワイドエリアセンサ 0.5 ピッキングセンサ 0.3 100 セーフティライトカーテン 0 0 150 100 50 0 50 100 150 200 150 100 50 0 50 100 150 200 150 100 50 0 50 100 150 位置（mm） 位置（mm） 位置（mm） プレス安全用センサ SSC-T810 SSC-T830 特定用途 SSC-T805 SSC-T815 SSC-T835 1 1.5 3 検 出 1 2 距 離 検 検 （m） 出 0.5 出 距 距 離 離 （m） （m）1 0.5 0 0 200 150100 50 0 50 100 150 200 150 100 50 0 50 100 150 150 100 50 0 50 100 150 位置（mm） 位置（mm） 位置（mm） SSC-T850 2 1 検 出 距 離 （m） 0.5 横方向指向幅 0 150 100 50 0 50 100 150 位置（mm） 縦方向指向幅 425

426 ワ 　イ SSC-T800シリーズ 　ド ラエ イリ ■ 特性（代表例）  トア ●動作角特性 カセ SSC-T801 SSC-T802 SSC-T804 ーン テサ ン／ ワイドエリアセンサ ピッキングセンサ セーフティライトカーテン プレス安全用センサ 特定用途 SSC-T810 SSC-T830 SSC-T805 SSC-T815 SSC-T835 SSC-T850 投光器 受光器 θ 426

427 SSC-T800シリーズ ワ 　イ 　ド ■ 特性（代表例） ラエ イリ ●最小検出物体径特性 SSC-T801 SSC-T802 SSC-T804 トア カセ ーン テサ ン／ ワイドエリアセンサ ピッキングセンサ セーフティライトカーテン プレス安全用センサ 特定用途 SSC-T805 SSC-T810 SSC-T815 SSC-T830 SSC-T835 SSC-T850 A B A A：投光器／受光器前面 B：投ー受光器間の中心 427

428 ワ 　イ SSC-T800シリーズ 　ド ラエ イリ ■ 外形寸法図（単位：mm） （センサ本体を取りつけるねじの締め付けトルクは0.6N・m以下です） トア カセ ーン 2－φ4.6×6.6 テサ 34 ン／ 8.2 動作表示灯（橙） 6.5 ワイドエリアセンサ D ピッキングセンサ セーフティライトカーテン プレス安全用センサ 特定用途 光軸 センター Ｆ Ｂ Ａ Ｇ （検出幅） （取り付け 　穴ピッチ） 取り付け穴 センター Ｅ Ｃ 6.5 電源表示灯（緑） 9 動作表示灯（橙） 2-M4 コード φ4(PVC) 長さ：3m 14.5 表示灯：電源表示灯（緑）PL. 7.2 動作表示灯（橙）OP. 投光器表示灯：電源表示灯（緑色LED） 受光器表示灯：電源表示灯（緑色LED）、動作表示灯（橙色LED） ● 部位寸法表 　　　（単位：mm） 型式 A B C D E F G SSC-T801 SSC-T802 SSC-T804 100 50 22.5 14.5 47.5 4 87 SSC-T805 SSC-T850 200 150 97 3.5 187 SSC-T810 SSC-T815 22 15 SSC-T830 150 100 72 3.5 137 SSC-T835 428
