赤外線カメラによる温度計測結果の解析により、気体の流れを可視化します
◆赤外線カメラで撮影した動画に対し、当社オリジナルの短時間ロックイン解析技術*を用いて気体の瞬時の温度変化を解析することにより、温度変動を伴う気流を可視化します。
◆赤外線カメラはバッテリ駆動が可能であり、レーザ機器やトレーサ粒子等も不要ですので、室内に限らず屋外・現場でも測定できます。
◆さらに、当社のリアルタイムロックイン解析技術*を用いることで、気体の流れをリアルタイムでご覧になることもできます。
◆画像解析により、流れの定量解析(ベクトル・流線)が可能です。
*特許出願中(特開2020-52036)
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | 【気流の可視化解析技術】赤外線カメラによる気流の可視化 |
|---|---|
| ドキュメント種別 | ハンドブック |
| ファイルサイズ | 1.2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | JFEテクノリサーチ株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

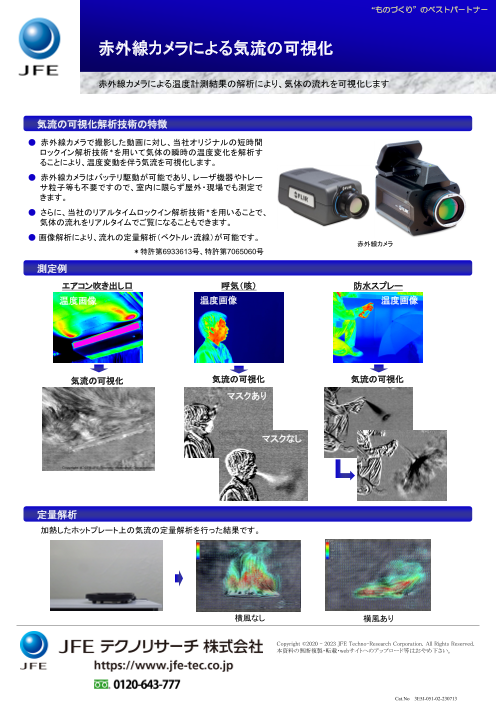

Page1
スライド番号 1
“ものづくり”のベストパートナー
赤外線カメラによる気流の可視化
赤外線カメラによる温度計測結果の解析により、気体の流れを可視化します
気流の可視化解析技術の特徴
● 赤外線カメラで撮影した動画に対し、当社オリジナルの短時間
ロックイン解析技術＊）を用いて気体の瞬時の温度変化を解析す
ることにより、温度変動を伴う気流を可視化します。
● 赤外線カメラはバッテリ駆動が可能であり、レーザ機器やトレー
サ粒子等も不要ですので、室内に限らず屋外・現場でも測定で
きます。
● さらに、当社のリアルタイムロックイン解析技術＊）を用いることで、
気体の流れをリアルタイムでご覧になることもできます。
● 画像解析により、流れの定量解析（ベクトル・流線）が可能です。
赤外線カメラ
＊特許出願中（特開2020-52036）
測定例
エアコン吹き出し口 呼気（咳） 防水スプレー
温度画像 温度画像 温度画像
気流の可視化 気流の可視化 気流の可視化
マスクあり
マスクなし
定量解析
加熱したホットプレート上の気流の定量解析を行った結果です。
横風なし 横風あり
Copyright ©2020 JFE Techno-Research Corporation. All Rights Reserved.
本資料の無断複製・転載・webサイトへのアップロード等はおやめ下さい。
Cat.No 3E5J-051-01-200908
