ベスラ（BESLA）ブロワー&吐出用フィルターカタログ

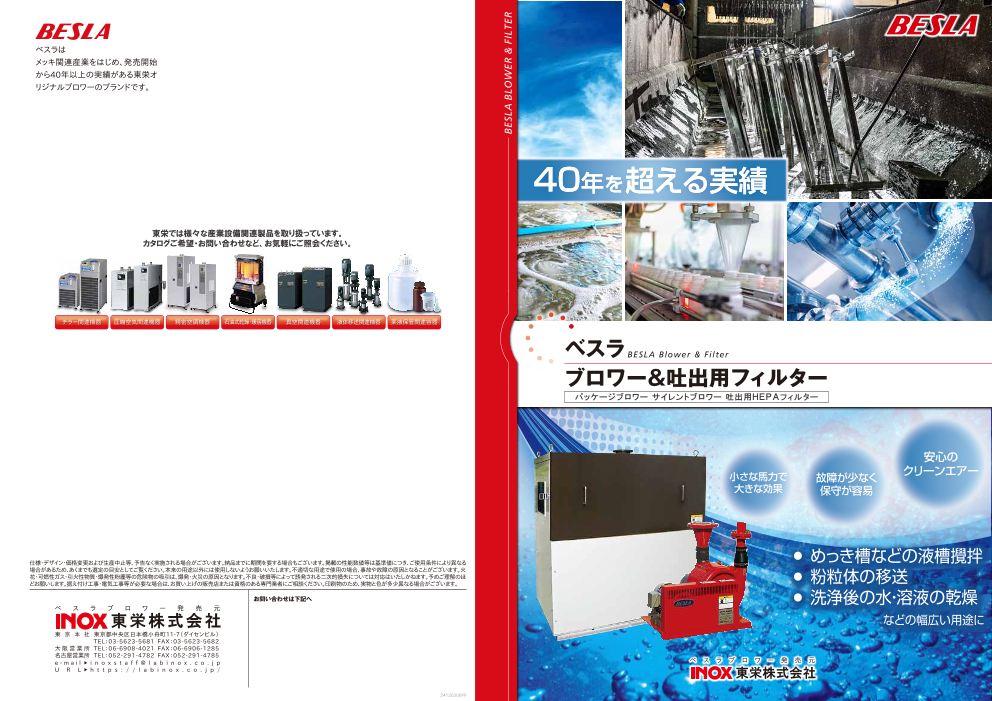

ベスラは メッキ関連産業をはじめ、発売開始 から40年以上の実績がある東栄オ リジナルブロワーのブランドです。 40年を超える実績 東栄では様々な産業設備関連製品を取り扱っています。 カタログご希望・お問い合わせなど、お気軽にご照会ください。 チラー関連機器 圧縮空気関連機器 精密空調機器 石油式乾燥・暖房機器 真空関連機器 液体移送関連機器 薬液保管関連容器 ベスラ BESLA Blower & Fi lter ブロワー&吐出用フィルター パッケージブロワー サイレントブロワー 吐出用ＨＥＰＡフィルター 安心の 小さな馬力で 故障が少なく クリーンエアー 大きな効果 保守が容易 仕様・デザイン・価格変更および生産中止等、予告なく実施される場合がございます。納品までに期間を要する場合もございます。掲載の性能数値等は基準値につき、ご使用条件により異なる めっき槽などの液槽攪拌 場合があるため、あくまでも選定の目安としてご覧ください。本来の用途以外には使用しないようお願いいたします。不適切な用途で使用の場合、事故や故障の原因となることがございます。火 花・可燃性ガス・引火性物質・爆発性粉塵等の危険物の吸引は、爆発・火災の原因となります。不良・破損等によって誘発される二次的損失については対応はいたしかねます。予めご理解のほ どお願いします。据え付け工事・電気工事等が必要な場合は、お買い上げの販売店または資格のある専門業者にご相談ください。印刷物のため、実物と色が多少異なる場合がございます。 粉粒体の移送 お問い合わせは下記へ 洗浄後の水・溶液の乾燥 ベ ス ラ ブ ロ ワ ー 発 売 元 東栄株式会社 　　　　　　 などの幅広い用途に 東 京 本 社 東京都中央区日本橋小舟町11-7（ダイセンビル） TEL：03-5623-5681 FAX：03-5623-5682 大 阪 営 業 所 TEL：06-6908-4021 FAX：06-6906-1285 名古屋営業所 TEL：052-291-4782 FAX：052-291-4785 e - m a i l i n o x s t a f f @ l a b i n o x . c o . j p ベ ス ラ ブ ロ ワ ー 発 売 元 U R L h t t p s : / / l a b i n o x . c o . j p / 東栄株式会社 24120300PP BESLA BLOWER & FILTER

ブロワー・吐出用ＨＥＰＡフィルター ブロワー・吐出用ＨＥＰＡフィルター PRODUCT LINEUP 【スタンダードタイプ】 ー 製品ラインナップ ー ベスラブロワー Simple 発売から４０年以上の実績 ブロワー フィルター搭載型ブロワー & 故障が少なく寿命が長いスタンダードモデル Long めっき業界をはじめ、幅広い業界で使用されています Life 馬力に対する吐出容量が大きく、1台から集中送風。 シリンダー内に油を使わないのでエアーが清潔。 HEPAフィルターの併用でさらに用途が広がります。 吸入側のフィルター掃除とベアリングへのグリスアップのみ。 故障が少ない無接触方式、維持費の圧縮が可能。 TBシリーズ TBSシリーズ TBBシリーズ TBBシリーズ ベスラブロワー仕様 ※性能表は3ページでご確認ください。　※90A→80A、90A→100Aに変換する異径スリーブもあります。 スタンダードタイプ サイレンサー減音タイプ 防音BOX収容タイプ フィルター一体型防音BOX収容タイプ 型式 最大吐出量 回転数 最大排気圧 重量 吐出口径・フランジ口径 電源/モータW ベスラブロワー ベスラサイレントブロワー ベスラパッケージブロワー ベスラパッケージブロワー TB-750AK 1400L/min 5750rpm 18.6kPa 45kg 38φゴムスリーブ 三相200V/750W → p. 2 → p. 3 → p. 4 （HEPAボックス搭載型） TB-1500AK 4200L/min 5600rpm 20.6kPa 60kg JIS5kgf/cm2・50A 三相200V/1.5kW → p. 6 TB-2200AK 5000L/min 6700rpm 27.0kPa 65kg JIS5kgf/cm2・50A 三相200V/2.2kW TB-3700AK 7000L/min 5300rpm 27.4kPa 115kg JIS5kgf/cm2・50A 三相200V/3.7kW TB-5500AK 11000L/min 5200rpm 29.4kPa 160kg JIS5kgf/cm2・90A 三相200V/5.5kW フィルター オプション TB-7500AK 12000L/min 5200rpm 41.2kPa 190kg JIS5kgf/cm2・90A 三相200V/7.5kW 90A→80A 80A JIS 10k 90A ベスラブロワー各部サイズ（下記外形図参照） 型式 A B C D E TB-750AK 530mm 350mm 450mm 38.0mm 4-9φ JIS 5k 90A 90A 90A→100A TB-1500AK 570mm 440mm 590mm 60.5mm 4-14φ 100A JIS 10k 100A TB-2200AK 600mm 440mm 590mm 60.5mm 4-14φ TB-3700AK 700mm 580mm 710mm 60.5mm 4-14φ TB-5500AK 760mm 556mm 770mm 101.6mm 4-14φ JIS 5k 90A 90A TB-7500AK 760mm 686mm 770mm 101.6mm 4-14φ BFOシリーズ オプション（別売） ベスラブロワーシリーズ関連製品 ベスラブロワーシリーズ関連製品 ベスラブロワー外形図 ベスラHEPAフィルター 異径配管接続用スリーブ → p. 5 → p. 6 D EXAMPLES OF USE C ー 用途 ー HEPAフィルターとの併用で、油・粉塵のないクリーンエアーを供給。めっき関連をはじめ、厳しい品質管理を 要する電子基板関連や食品関連等、あらゆる産業で利用されています。 E 取付穴 A B 液体攪拌 燃焼促進 空気供給 めっき 焼却炉 養殖 電子基板･金属等、めっき槽の攪拌 高圧吐出空気による燃料の微小分子化 各種魚介類養殖池の水中酸素供給 羽 根 車 IN 吸込口 ベスラブロワーの構造 案 内 羽 根 フィルター 水処理 ガスバーナー オゾン発生器 ケーシング 吐 出 口 OUT 消音筒 プラントの浄化用や沈殿物の攪拌 空気供給による燃焼促進や排気ガス除去 オゾン発生器用の空気供給 羽根車の回転により吸い込 モーターベルト カバー バタフライ 空圧利用 まれた空気は、吸込口のフィ バルブ ルターでろ過され、清浄エア グリスカップ 洗浄後の乾燥 エアーリフトポンプ 印刷 ーのみがケーシング内部に ベアリング 洗浄後の水･溶液の乾燥 エアーの気泡による汚水等の揚水 紙の吸着固定･送出し･パウダー散布 流入。羽根車によって昇圧さ 粉粒体の移送 配管の清掃 袋詰作業 れ吐出口より放出されます。 穀類やペレット状原料の空気移送 埃や鉄粉等の除去 食品･薬品の瞬間圧入 01 Blower & Fi lter Blower & Fi lter 02 BESLA BLOWER & FILTER 110 110 BESLA BLOWER & FILTER

ブロワー・吐出用ＨＥＰＡフィルター ブロワー・吐出用ＨＥＰＡフィルター 【サイレンサー減音タイプ】 【防音ＢＯＸ収容タイプ】 ベスラ サイレントブロワー ベスラ パッケージブロワー 独自のサイレンサーで騒音を軽減 高性能防音ＢＯＸで騒音を低減 ポンプ原音に対し５～１０ｄＢの減音効果 ポンプ原音に対し１５～２０ｄＢの減音効果 性能と低騒音、コストパフォーマンスに優れた製品です 快適な作業環境、騒音を軽減し工場内の会話もスムーズ 独自の新サイレンサーの採用と新設計で騒音を軽減。 吸い込み・換気カバーを防音BOX内に配置。 性能は40年以上の実績を誇るベスラブロワーの性能を継承。 夜間作業の運転音も軽減されます。 小馬力でも吐出容量が大きく、油を含まない清潔なエアー。 吐出口を上部に、ブロワーを従来の横型から縦型に設計変更 （HEPAフィルター併用時） し、設置面積を40％カット。（TBB-750AK-Sのみ横型） ベスラサイレントブロワー外形図 クリーンエアー、大きな吐出容量 性能は40年以上の実績を誇るベスラブロワーの性能を継承。 D 小馬力でも吐出容量が大きく、油を含まない清潔なエアー。 （HEPAフィルター併用時） 保守＆点検が簡単になりました C 無接触方式を採用し、故障の原因を根本的に排除。 正面のパネルを外すだけで、給油やベルトの保守点検が可能。 ベスラサイレントブロワー各部サイズ（左記外形図参照） メンテナンスは吸入側の掃除とベアリングへのグリスアップのみ。 型式 A B C D E E 取付穴 TBS-3700AK 900mm 580mm 920mm 76.3mm 4-14φ A B TBS-5500AK 960mm 556mm 1000mm 101.6mm 4-14φ ベスラパッケージブロワー仕様 ※性能表は3ページでご確認ください。　※90A→80A、90A→100Aに変換する異径スリーブもあります。 TBS-7500AK 960mm 686mm 1000mm 101.6mm 4-14φ 型式 最大吐出量 回転数 最大排気圧 重量 吐出口径・フランジ口径 電源/モータW TBB-750AK-S 1400L/min 5750rpm 18.6kPa 110kg 38φゴムスリーブ 三相200V/750W ベスラサイレントブロワー仕様 ※性能表は3ページでご確認ください。　※90A→80A、90A→100Aに変換する異径スリーブもあります。 TBB-1500AK-SV 4200L/min 5600rpm 20.6kPa 165kg JIS5kgf/cm2・50A 三相200V/1.5kW 型式 最大吐出量 回転数 最大排気圧 重量 吐出口径・フランジ口径 電源/モータW TBB-2200AK-SV 5000L/min 6700rpm 27.0kPa 170kg JIS5kgf/cm2・50A 三相200V/2.2kW TBS-3700AK 6000L/min 5300rpm 27.4kPa 160kg JIS5kgf/cm2・65A 三相200V/3.7kW TBB-3700AK-SV 7000L/min 5300rpm 27.4kPa 245kg JIS5kgf/cm2・50A 三相200V/3.7kW TBS-5500AK 11000L/min 5200rpm 29.4kPa 210kg JIS5kgf/cm2・90A 三相200V/5.5kW TBB-5500AK-SV 11000L/min 5200rpm 29.4kPa 270kg JIS5kgf/cm2・90A 三相200V/5.5kW TBS-7500AK 11000L/min 5200rpm 40.2kPa 245kg JIS5kgf/cm2・90A 三相200V/7.5kW TBB-7500AK-SV 12000L/min 5200rpm 41.2kPa 310kg JIS5kgf/cm2・90A 三相200V/7.5kW 性能表【ベスラパッケージブロワー・ベスラサイレントブロワー・ベスラブロワー共通】 ベスラパッケージブロワー各部サイズ（下記外形図参照） 型式 A B C TBB-750AK-S 650mm 1080mm 650mm TBB-1500AK-SV 1200mm 950mm 650mm TBB-2200AK-SV 1200mm 950mm 650mm 40 TBB-3700AK-SV 1350mm 1100mm 700mm 7500AKシリーズ TBB-5500AK-SV 1350mm 1100mm 700mm TBB-7500AK-SV 1350mm 1300mm 700mm 30 ベスラパッケージブロワー外形図 5500AKシリーズ B C Ps 20 3700AKシリーズ 10 A 750AKシリーズ 1500AKシリーズ 2200AKシリーズ 静圧 1 2 3 4 5 6 7 8 9 10 11 Pressure （kPa） 風量 Q（m3/min） ※TBB-750AK-Sのみ横型 03 Blower & Fi lter Blower & Fi lter 04 BESLA BLOWER & FILTERBESLA BLOWER & FILTER

ブロワー・吐出用ＨＥＰＡフィルター ブロワー・吐出用ＨＥＰＡフィルター 【ベスラブロワーシリーズ関連製品】 【フィルター搭載型 防音BOX収容タイプ】 ベスラ ＨＥＰＡフィルター ベスラパッケージブロワー（HEPAボックス搭載型） ９９.９７％の捕集効率 フィルター搭載型ブロワー 各種ベスラブロワーのエアーをさらに浄化 一体型で省スペース設置を実現 貴社製品の品質管理を助成 ブロワーとフィルターが1台で完結 高性能HEPAフィルター採用、よりクリーンなエアー供給を実現 防音BOX収容モデル/TBBシリーズにHEPAフィルターを搭載 差圧計によりHEPAフィルターの交換時期が一目瞭然 HEPAフィルターが吐出エアーをさらに浄化、不純物混入を防止 HEPAフィルターの交換は手間を取らず短時間で作業可能 防音BOXはポンプ原音に対し15～20dBの減音効果 厳しい清潔さを求められる業界にも対応 正面のパネルを外すだけで給油やベルトの保守点検が可能 ベスラブロワーであればセパレートで使用可能 故障が少なく非常に長い製品寿命 高性能ＨＥＰＡフィルター ベスラパッケージブロワー(HEPAボックス搭載型)外形図 0 . 3 μ m 単 分 散 フィルター交換時期がわかる B C D フィルター交換時期がわかる DOPテストにより、 99.97％以上の捕 集効率を保証する フィルター本体に付属の差圧 本体に付属のゲージでフィル HEPAフィルターで ゲージでフィルターの交換時期 ターの交換時期が簡単にわ す。HEPAフィルタ が簡単にわかります。HEPAフ かります。HEPAフィルターは ーろ材にはガラス ィルターは消耗品です。定期的 消耗品です。定期的な交換に ペーパーを使用し な交換により安定した性能を より安定した性能を発揮しま ています。 A 発揮します。 す。 E ベスラパッケージブロワー各部サイズ（左記外形図参照） ベスラHEPAフィルター仕様 型式 A B C D E 型式 対応ブロワー 処理風量 捕集効率 本体耐圧 フィルターろ材 最高使用温度 重量 TBB-3700AK-SV 1895mm 1100mm 700mm 75mm 150ｍｍ BFO-3S 各750型 3m3/min 99.97％ +4.9kPa ガラスペーパー 100℃ 45kg TBB-5500AK-SV 1945mm 1100mm 700mm 75mm 150ｍｍ BFO-7S 各1500・2200・3700型 7m3/min 99.97％ +4.9kPa ガラスペーパー 100℃ 50kg TBB-7500AK-SV 1945mm 1300mm 700mm 75mm 150ｍｍ BFO-12S 各5500・7500型 12m3/min 99.97％ +4.9kPa ガラスペーパー 100℃ 80kg ベスラHEPAフィルター各部サイズ（下記外形図参照） ベスラパッケージブロワー(HEPAボックス搭載型)仕様 ※性能表は3ページでご確認ください。 型式 A B C D E F G H 型式 最大吐出量 回転数 最大排気圧 重量 吐出口径・フランジ口径 電源/モータW BFO-3S 600mm 760mm 520mm 80mm PL410 460mm PL530 φ38 TBB-3700AK-SVH 7000L/min 5300rpm 27.4kPa 255kg JIS5kgf/cm2・50A 三相200V/3.7kW BFO-7S 600mm 760mm 520mm 80mm PL410 460mm PL530 JIS50A TBB-5500AK-SVH 11000L/min 5200rpm 29.4kPa 300kg JIS5kgf/cm2・90A 三相200V/5.5kW BFO-12S 750mm 950mm 720mm 100mm PL610 660mm PL680 JIS90A TBB-7500AK-SVH 12000L/min 5200rpm 41.2kPa 350kg JIS5kgf/cm2・90A 三相200V/7.5kW ベスラHEPAフィルター外形図 【各種ブロワー共通オプション（別売）】 横面 上面 異径配管接続用スリーブ（パッキン付属） ※ベスラブロワー全機種5500・7500型に対応 B D A D G 90A→80A 90A→100A 80A JIS 10k 90A 100A JIS 10k 100A H ブロワーより IN OUT IN OUT F C E JIS 5k 90A JIS 5k 90A 90A 90A 05 Blower & Fi lter Blower & Fi lter 06 BESLA BLOWER & FILTER 110 110 BESLA BLOWER & FILTER
