パイプ式シートシャッター　スムーザー

SMOOTHER INNOVATION OF A DOOR smoother_H1_H4_20250313.indd 1 2025/03/13 9:22

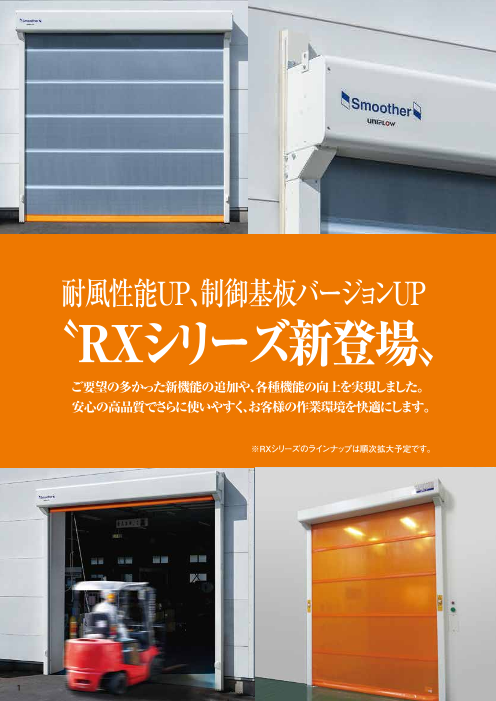

耐風性能UP、制御基板バージョンUP 〝RXシリーズ新登場〞 ご要望の多かった新機能の追加や、各種機能の向上を実現しました。 安心の高品質でさらに使いやすく、お客様の作業環境を快適にします。 　※RXシリーズのラインナップは順次拡大予定です。 1 ※ 写真は施工例です。 smoother_p01-02 20250314.indd 2 2025/03/14 13:39

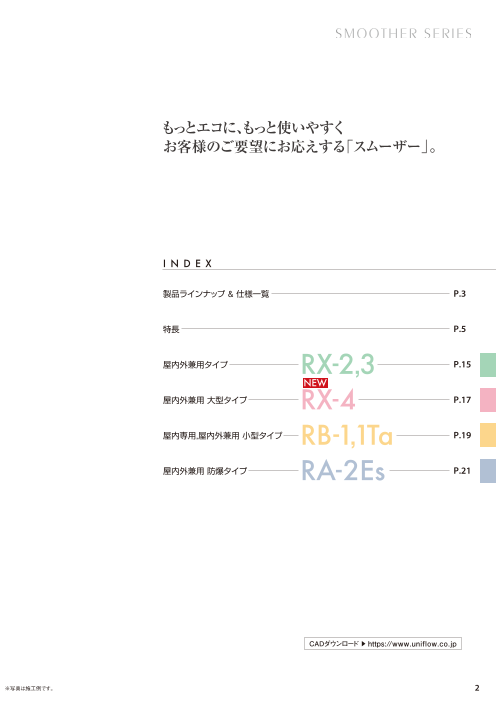

もっとエコに、もっと使いやすく お客様のご要望にお応えする「スムーザー」。 I N D E X 製品ラインナップ & 仕様一覧 P.3 特長 P.5 屋内外兼用タイプ RX-2,3 P.15 NEW 屋内外兼用 大型タイプ RX-4 P.17 屋内専用,屋内外兼用 小型タイプ RB-1,1Ta P.19 屋内外兼用 防爆タイプ RA-2Es P.21 CADダウンロード https://www.uniflow.co.jp ※ 写真は施工例です。 2 smoother_p01-02 20250314.indd 1 2025/03/14 13:39 ▼

機種一覧 ○ 標準仕様 ● オプション対応可 屋内専用タイプ 屋内外兼用タイプ 防爆対応タイプ 機種名 RB-1 RB-1Ta RX-2,RX-3 RX-4 RA-2Es 高気密 仕様 ● ● ● ● ― 静電気 除電 ● ● ● ― 〇 下段 シート ― ― ● ● ● 交換 フラップ システム 〇 〇 ― ― ― 特 水切り 仕様 ● ● ● ● ― 　 　 　 本体 　長 レール ● ● ● △ ● 　 SUS仕様 （レールのみSUS） HACCP 傾斜 ● ● ● ● ● カバー カウント ダウン △ △ 表示器 （シグナルモードのみ）（シグナルモードのみ） ● ● ― バック アップ ● ● ● ― ― 電源 シンプル インター ― ― ● ― ― ロック 有効開口別機種展開一覧表 ● 有効開口別機種展開一覧表機種 電源 設計範囲 制御盤ボックス 単相AC200V仕様の 6000 RB-1 本体内蔵 製作が可能です 5000 RB-1Ta 単相AC220,240V RX-2標準仕様に準じる W198×H547×D135 RX-4 （RX-2,3はオプション） RX-2 4±00100％ RA-2Es W267×H661×D136 3000 RX-3 RX-3 W4501～5300　 H1000～4200 ＊上記サイズ以外のR20X0-30、RB-4Z、RA-2ERsB（-1防Ta爆モデル）は3相AC200Vでのみ動作します。 ＊RX型は単相AC200V仕様の場合、制御盤ボックスのサイズが標準仕様よりも大きくなります。 1000 RB-1 0 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 開口幅（mm） 3 smoother_P03-04_20250306.indd 2 2025/03/07 18:05 開口高（mm）

屋内専用タイプ 屋内外兼用タイプ 防爆対応タイプ 仕様一覧 RB-1 RB-1Ta RX-2 RX-3 RRBX-4-4Z RA-2Es 設有効開口幅高 mm） W800～3000 W1000～3000 W800～4500 W4501～6000 W6000～10000 W1000～4000 計（ 範有効開口高 囲（mm） HH990000～33000000 HH11000000～33000000 HH11000000～～55000000 HH22000000～66000000 HH11000000～44000000 ボボッッククスス カカララーー鋼鋼板板（（色色：：アアイイボボリリーー） カラー鋼板 ） （色カ：アライーボ鋼リ板（色：アイボリーー）） レレーールル カカララーー鋼鋼板板（（色色：：アアイイボボリリーー） カラー鋼板 ） （色カ：アライーボ鋼リ板（色：アイボリーー）） 使 使ロータパイプ アルミ合金φ150 アルミ合金φ216 アルミ合金φ216 用ロータパイプ アルミ合金φ150 アルミ合金φ216 アルミ合金φ216 部用 材部シート ポリエステル糸入りビニールシート 帯電防止不燃シート 材シート ポリエステル糸入りビニールシート 帯電防止不燃シート 中間パイプ φ19.1 φ25.4 φ38.1端部ローラー付き φ48.6端部 中間パイプ φ19.1 φ25.4 φ38.1端部ローラー付き ロφー4ラ8.ー6端付部き φ38.1 ローラー付き φ38.1 下段パイプ φ25.4 φ38.1 φ38.1端部ローラー付き φ48.6端部 ローラー付き φ38.1 下段パイプ φ25.4 φ38.1 φ38.1端部ローラー付き φ48.6端部 ローラー付き φ38.1 駆動部 インダクションモータ インダクションモータ インダクション 耐圧防爆 （400W） （750W） モータ ブレー耐キ圧付防き爆モータ 駆動部 インダクションモータ インダクションモータ インダクション （1.5kW） （d2G4）400W （400W） （750W） モータ ブレーキ付きモータ （1.5kW） （d2G4）400W 作開閉速度 1.3m/s（上昇時）・ 1.2m/（s 上昇時）・ 0.8m/（s 上昇時）・ 0.6m/（s 6m＜W≦8m）・ 0.6m/s（上昇時）・ 動　開　閉　速※度 （1上.0昇m時/s（）1下.4降m時/s・） （0上.6昇m時/（s）1下.2降m時/s・）（0上.6昇m時/（s）0下.8降m時/s・） （0上.昇5m時）/0（s.68mm/（s＜6mW＜≦W1≦08mm）（上昇時）・0.5m/（s 下降時）・作 0.5m/（s 8m＜W≦10m）・ ） （0上.5昇m時/s（）0下.6降m時/s・） 方 式動 　　　※ （下降時）1.0m/s （下降時）0.6m/s （下降時）0.6m/s （下降時）0.5m/s （下降時）0.5m/s 方上下限 上下限リミット エンコーダ制御およびティーチング制御 式位置設定 スイッチおよび 上下限 テ上ィ下ー限チリンミグッ制ト御 開位閉置速設度定 エンコーダ制御およびティーチング制御 スイッチおよび スロースタート／スローストップ制御 テスィローチスンタグー制ト／御 制御 スローストップ制御 セ開閉速度 ン制安全御センサ 光電管センサ（投受光型ス）ロースタート／スロ光ース電ト管ッセプン制サ（御 スロースタート／ 投受光型・2光軸） 防ス爆ロ型ー光スト電ッ管プセ制ン御サ サ （反射型） セ ン安全センサ 光単電相管 AセCン 2サ0（0投V±受1光0型%） 3相 光AC電 管20セ0ンV±サ（10投%受光型・2光3相軸 A）C 200V±10% 防3相爆 A型C光 2電00管V±セ1ン0%サ サ標準仕様 （50Hz/60Hz） （50Hz/60Hz） （50Hz/60Hz） （5（0反Hz射/6型0H）z） 単相 AC6 A2以00下V±10% 3相 AC6 A2以00下V±10% 3相 AC7 A20以0下V±10% 3相 AC5 A2以00下V±10% 電標準仕様 （50Hz/60Hz） （50Hz/60Hz） （50Hz/60Hz） （50Hz/60Hz） 源単相200V 単相AC200V±10％ 6A以下 6A以下 7A以下 5A以下 オプション ※単相AC200V標準仕様 （50㎐/60㎐） 6A以下 電単 単相AC200V±10％ 源海相外2電0圧0V （単相AC200V標単準相）AC220,240V±10（％50㎐/60㎐） オ仕プ様ション （50㎐/60㎐） 6A以下 オプション 6A以下 海外電圧 単相AC220,240V±10％ 仕標様準仕様 本体内蔵 （50㎐W/16908㎐×）H600×D135 W267×H680×D136 W432.2×H632×D151.6 制オプション 6A以下 御単相200V ボ ※単相AC200V標準仕様 ッ標オ準プシ仕ョ様ン 本体内蔵 W198×H600×D135 W268×H730×D134 W432.2×H632×D151.6 ク制 御海外電圧 W267×H680×D136 ス単 ボ仕相様200V 本体（内単蔵相AC20W01V98標×準H6）00×D135 ッオプション ク W267×H680×D136 ス標 海準外仕電様圧仕様 本体内蔵 12W019回8×／H時60、02×回D1／35分 90回／時、 60回／時、 1.5回／分 1回／分 120回／時、2回／分 オプション 周囲温度 5～40℃ 本体 －10～40℃ 本体 －10～40℃ 制御盤 5～40℃ 制御盤 5～40℃ 許容動作頻度 10分毎20回 10分毎15回 10分毎10回 1時間毎120 回 （1分毎､2回） （1分毎､1.5回） （1分毎､1回） （1分毎､2 回） 周囲湿度 20～85%　凍結、結露なき事 20～85%凍結、 結露なき事 周囲温度 5～40℃ 本体 －10～40℃ 本体 －10～40℃ 制御盤 5～40℃ 制御盤 5～40℃ 環境条件 有害ガス、粉塵、結露、凍結なき事 有害ガス、粉塵凍結、 結露なき事 周囲湿度 20～85%　凍結、結露なき事 20～85%凍結、 結露な※き最事高 速度 環境条件 有害ガス、粉塵、結露、凍結なき事 ・有害ガス、粉塵、結露、凍結なき事 ・粉塵防爆区域でない事 ※最高速度 4 smoother_P03-04_20250306.indd 1 2025/03/07 18:05

RXシリーズの機能 耐風性能向上 全閉時はもちろん、強風下の動作時に強さを発揮 端部ローラーの採用と一新したレール構造により、強風下でも風の圧力に耐え、 安定して動作します。 1 通常 4 パイプが斜めになった状態 樹脂樹ガ脂イガドイド ローロラーーラー レール内をローラーが回転して動き、スムーズに開閉します。 風や気圧差でシートが膨らんでもローラーが引っ掛かり、 外れにくくなりました。　対応機種：RX-2、RX-3 ※設置環境によっては、樹脂ガイドの突起部分との摩擦でシートに穴が開く可能性が 　あります。屋内設置の場合は突起がない板金ガイドへの変更が可能です。 耐風圧性能 1,00（0 Pa） *カッコ内は風速換算値 （45m/s） 2 6 ■RX-2 ■RX-3 ■RX-4 750 全閉時耐風圧［Pa］ （39m/s） 動作可能風速［m/s］ インターロック 500 有効 解除 （32m/s） 250 （23m/s） 0 1 2 3 4 5 6 7 8 9 10（m） より高機能化 3 インターロック7運転2のパタ機ー能ン作向り上まし た。 下のパターンは既存のイラストのように 文字を載せて使用してください ■シンプルインターロック（オプション） 　対応機種：RX-2、RX-3 狭い前室では、通過後もセンサが検知 手前が閉まり、前室内の赤外線センサ 省スペースの前室に対応したインター してシャッターが閉じないことがあります。 が検知すると進行方向が開きます。 ロックです。 〈 従来 〉 〈 RX 〉 前室のセンサ１台を共有し①、キャ双ンセ方ルの位置シ8ー00mm（固定）300～1500mm トシャッターを制御します。②センサ取付位置 200～700mm 200～1400mm※床面から ■インターロック運転の解除（オプション） 　対応機種：RX-2、RX-3、RX-4 新たに、インターロック運転の有効／解 除を切り替えるスイッチを設従置来でRXきるよう従来 RX になりました。 〈キャンセル位置〉〈センサ取付位置〉 ＊インターロック解除中もロックアウト信号は出力されるため、 従来のインターロック シンプルインターロック [新機能 ] 回転表示灯やブザー等は動作します。 （オプション）　　　　 5 smoother_P05-06_20250307.indd 2 2025/03/07 18:06

カウントダウン表示器 （オプション） 1 利用者の駆け込みを抑えて事故防止に 4 ■カウントダウン表示モード シート下降前の秒数表示のほか、上昇・下降中 などの状態表示が可能です。 [秒数表示 ] 1～９秒 [ 状態表示 ] 上限停止、動作可能、上昇・下降中 [その他 ] 途中停止、動作制限中、非常口表示など 対応機種：RX-2、RX-3、RX-4 ■シグナル表示モード 2 シグナルモードに設定を変えれば、回転表示灯の代替としても使用できます。 ＊シグナルモードは、RB-1、-1Taタイプ、RAタイプ（生産終了）、 JT6タイプにおいても対応します。 　（これらの機種でカウントダウン表示機能は利用できません） インターロック 有効 解除 回転灯、表示灯として使用 コンベアなどとの インターロック （ 1 灯式 /2灯式の代用） 連動時の開閉操作 （動作制限中）の の可否表示 状態を表示 ■表示器は「高輝度タイプ」と「標準タイプ」があります。屋外面などの明るい場所に設置する際や、 　事前に設置環境がわからない場合は高輝度タイプ（輝度調整可）をご指定ください。 　標準タイプは屋内など外部からの光が入らない場所でご使用ください。 3 その他の新機能 72パターン作りました。 下のパターンは既存のイラストのように 文字を載せて使用してください ■安全センサキャンセル位置設定 〈 従来 〉 〈 RX 〉 キャンセル位置の設定範囲が拡がって、 ①キャンセル位置 800mm（固定）300～1500mm ②センサ取付位置 200～700mm 200～1400mm 安全センサ取付位置の自由度が増しました。 ※床面から キャンセル位置と取付位置を同じにすると誤動作の 原因になります。安全センサキャンセル位置は、必ず 安全センサ取付位置+100以上に設定してください。 従来 RX 従来 RX 〈キャンセル位置〉〈センサ取付位置〉 ■動作速度の設定多段階化 RX-2,3：上昇・下降時の最大速度は９段階、減速時間は５段階 RX-4： 上昇・下降時の最大速度は８段階、減速時間は４段階 細かく設定できるようになりました。 インターロック ■誤操作を防ぐ操作パネルロック 有効 解除 他機器との連動中などに操作パネルの全ての ボタンを無効にすることができます。 ■新規入出力コネクタ 設定 情報 信号入力中の自動モード固定やシートシャッターの運転モード・動作状態の外部 Smoother 切換 インターロック 出力に対応。シーケンサとの連動や運転状態に応じた回転表示灯の動作など スイッチ 有効 解除 ができるようになりました。 （オプション） ［使用例］ 動作モード（手動 /自動）に応じて異なる回転灯を動作させる 　　　　下降時のみ回転表示灯を動作させるなど RX-2、3実装例 6 smoother_P05-06_20250307.indd 1 2025/03/07 18:06

高速 収益性とエネルギー効率改善 開閉 鋼製シャッターの20倍以上、最大 1.4m/sの速度で開きます。 待機時間を最小限にし、作業効率を高めます。 また、空調効果を維持して防虫・防塵、省エネルギーに貢献します。 ● スロースタート・スローストップ 全開 スロー ストップ 上昇し始めと閉まり際がゆっくりとなるようモータの回転 スロー スタート を制御。スムーザー本体や躯体にかかる負荷を下げ、 開 耐久性も向上します。 口 高 クイック アップ スロー スロー スタート ストップ 全閉 時間 耐風 パイプ式ならではの高耐風設計 性能 強風下はもちろん気圧差が生じる環境下でも高い耐風圧性能を発揮します。 ● 耐風圧性能 1,000 *カッコ内は風速換算値 （45m/s） 1,000 * 1,000 *カカッッココ内内はは風風速速換換算算値値 （45m/s） ■RB-1 ■RB-1Ta ■R1X-2 ■RX-3 4 （45m/s） ■RX-4 750 全閉時■■耐RR風BB圧--［11 P■■a］RRBB--11TTaa ■■RRXX--22 ■■RRXX--33 （39m/s） 動作可■能R風X速-［4 m/s］ 7 ■RX-4 75500 全全閉閉時時耐耐風風圧圧［［PPaa］］ （（3399mm//ss）） 動動作作可可能能風風速速［［mm//ss］］ 500 （32m/s） 500 （ 500 （3322mm//ss）） 250 （23m/s） 250 （ 250 （2233mm//ss）） 0 1 2 0 3 4 5 6 7 8 9 10 0 11 22 33 44 55 66 77開口W（m88） 99 1100 （開 ● 耐風圧性能（全閉時：下限位置にてパイプが降伏又はレールから外れる風圧） 開Pa口口）WW（（mm）） 有効開口 幅W（m） 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5 9 9.5 10 （（PPaa）） 有効開口 幅有W効（開m口） 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 62.5 7 7.5 8 8.5 9 9.5 10 6 RB-1 963 42幅8 W（24m1）1541 1017.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5 9 9.5 10 RB-1Ta 1815 80RR7BB--11454 290996633202442288 224411 115544 11007 インターロック 7 有効 解除 RX-2 6370 283RR1BB1--115TT9aa3 10111988115570880077520445544392289900 312250022 RX-3 RRXX--22 66337700 22883311 11559933 11001199 317750088 25552200 213319988 153391155 RX-4 RRXX--33 543391155 462205555 352251111 271195599 222 180 147 122 102 RRXX--44 554499 446600 335555 227799 222222 118800 114477 112222 110022 （m/s） 有効開口 ● 耐風速性能（動作時：下降可能な風速）　 （（mm//ss） 幅W（m） 1 1.5有効2開口2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5 9 9.5 10 ） 幅有W効（開m口） 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5 9 9.5 10 RB-1 9.8 8.7幅 W（7.m9 ）7.7 1 7.51 .5 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5 9 9.5 10 RB-1Ta RRBB--11 99..88 88..77 77..99 77..77 77..55 14.0 12.7 11.7 11.4 11.3 RX-2 RRBB--11TTaa 1144..00 1122..77 1111..77 1111..44 1111..33 19.8 18.5 17.8 17.3 17.0 16.8 16.7 16.5 RRXX--22 1199..88 1188..55 1177..88 1177..33 1177..00 1166..88 1166..77 1166..55 RX-3 16.5 16.4 16.3 16.3 RRXX--33 1166..55 1166..44 1166..33 1166..33 RX-4 13.4 13.4 13.4 13.4 13.3 13.3 13.3 13.3 13.3 72パターン作りました。 下のパターンは既存のイラストのように RRXX--44 1133..44 1133..44 1133..44 1133..44 1133..33 1133..33 1133..33 1133..33 1133..33 文字を載せて使用してください 7 〈 従来 〉 〈 RX 〉 ①キャンセル位置 800mm（固定）300～1500mm ②センサ取付位置 200～700mm 200～1400mm ※床面から smoother_P07-08_20250228.indd 2 2025/03/07 18:07 従来 RX 従来 RX 〈キャンセル位置〉〈センサ取付位置〉

A-3等級相当の高気密 高気密 パイプ式ながら従来品比で10倍、JIS「A-3 等級」相当の気密性能を実現。 密閉度を高めた構造で防虫・防塵、省エネ効果を発揮します。 気密ガスケット 気密ガスケット （オプション） （オプション） 気密ガスケット 気密ガスケット （オプション） （オプション） [レール部] [レール部] [ボックス本体部][ボックス本体部] 10Ｐaの通気量（m3/h・m2） RB-1高気密 RX-2高気密 オプション オプション 正圧 10.6 19.2 ※試験体寸法W2000×H2000 パイプ式ならではの高耐風設計 負圧 7.5 18.7 JIS A 1516に準ずる試験結果 防虫 虫を寄せ付けにくいオレンジシート 効果 ユニフローの防虫シートは虫を誘引しにくいオレンジ色を使用することで、建物 内部への虫の侵入を防ぎます。その効果は、大手殺虫剤メーカーの試験でも 証明されています。 1 4 複眼の感度曲線と光線透過ベクトル 100 複眼感度曲線 80 透明シート 60 40 防虫オレンジシート 20 0 200 300 400 500 600 700 波長（nm） 虫が最も反応しやすい350nm前後の波長域をカットし、内部への虫の飛来を防ぎます。 透過光に誘引される飛翔昆虫の個体数比較 協力：大日本除虫菊（株） 平均捕獲数 1日目 2日目 平均 判定結果 （ 匹） シートシャッターに昆虫が誘引される オレンジ グリーン オレンジ グリーン 誘引比 （防虫性能） 状況を想定して、オレンジ色と緑色の アカイエカ 21 53 13 35 2.6 オレンジが高い シート比較試験を実施。 ヒトスジジマカ 20 19 11 18 1.3 同等 イエバエ 23 72 13 95 5.2 オレンジが高い ショウジョウバエ 30 51 4 22 3.6 オレンジが高い 2 6 透過光（夜間に建物から漏れ出る光） においては、オレンジの方が虫を誘引 カスリショウジョウバエ 11 12 3 10 2.2 オレンジが高い しにくいことを裏付ける結果でした。 ノミバエ 10 13 2 4 1.3 同等 特に食品・医薬品工場などで問題 チョウバエ 1 0 0 0 － 視されるハエ類に対しては特に顕著 防虫オレンジのシートは、より昆虫を寄せ付けにくいという実験結果が出ました。 なイ差ンがタ見ーらロれッましクた。 ＊誘引比：オレンジに対するグリーンの捕獲数の比 有効 解除 　　　　1未満 :オレンジへの誘引 ,1～1.5未満 :明確な差なし,1.5～ 5未満 :グリーンへの誘引 　　　　5 以上 :強いグリーンへの誘引 両方の捕獲数が 10 匹以下の場合はデータ除外 8 smoother_P07-08_20250228.indd 1 2025/03/07 18:07 3 72パターン作りました。 下のパターンは既存のイラストのように 文字を載せて使用してください 〈 従来 〉 〈 RX 〉 ①キャンセル位置 800mm（固定）300～1500mm ②センサ取付位置 200～700mm 200～1400mm ※床面から 従来 RX 従来 RX 〈キャンセル位置〉〈センサ取付位置〉 透過率（％）

高速 扉の開放を制限して空気の流出を 開閉 制御 ● インターロック ２台のスムーザーをマイコン制御で連携。片方開いていると、もう一方は開かないインターロック 運転が可能です。外気が入るのを防ぎ、空調効率がさらにアップ。 また、オプション基板の追加 でベルトコンベア、AGV等との連動も可能です。　　　　　　→シンプルインターロック（P.5) ● 運転モード スムーザーの動作モードを手動にし、制御盤操作パネル 及び１点押しボタンまたは３点押しボタンを使用します。 ①1点押しボタンまたは3点押しボタンの上昇を押すと、 手 　シートが上昇開始します。 　動 ②シートが全開になります。 ③通過後、制御盤操作パネルの下降ボタンを 　式 　押すと、シートが下降開始します。 ④シートが全閉になります。 ※１点押しボタンの代わりに、ヒモスイッチでも 　同じ動作になります。 スムーザーの動作モードを自動にし、起動センサを 自 使用します。 　動 ①起動センサが反応すると、シートが自動で上昇 　します。 　式 ②シートが全開になります。 ③上限停止時間後、シートが自動で下降します。 スムーザーの動作モードを自動にし、 ヒモスイッチを使用します。 半 ①ヒモスイッチを引くと、シートが上昇開始します。 自 ②シートが全開になります。 動 ③上限停止時間後、シートが自動で下降します。 式 ④全閉になります。 ※ヒモスイッチの代わりに、１点押しボタン 　でも同じ動作になります。 ● 中間高さ設定 開口高さのある場合、通過に必要な高さで 開閉するよう設定することができます。 ＊中間高さ設定は、自動モード時のみ有効です。 手動モードでは使用できません。 9 smoother_p09-10_20240228.indd 2 2025/03/07 18:08

シート 下段部分のみ交換で、 交換 修理費用と時間を大幅削減 破損したシート下部（下段2段目まで）を部分交換できます。 特許取得 大開口の場合も高所作業車を使わずに済み安全に （特許第6475272号） 修理できます。 断面図 対応機種： RX-2、RX-3、RX-4（現行機種） 　 RA-2、RA-2H、RA-2.5、RA-3、RA-2a、 　 RA-3a、RB-2a、RB-3a、RB-4※、 この範囲を 　 RB-2s、RB-3s、RB-4Z（ 廃番機種） 交換可能 　 ※中間パイプφ50.8仕様は対応不可 HACCP 水垂れを1/10にする 対応 衛生的な水切り仕様 特許取得 ● 開放時にシート下端から落下するしずく量を従来品比1/10に低減※（業界初）。 　水を扱う食品工場の衛生環境を改善します。メンテナンス交換も容易で衛生的です。 （特許第5601887号） 　対応機種：RX-2、RX-3、RX-4、RB-1、RB-1Ta（全てオプション） 断面図 しずく量 ９０％カット※ 【RB-1標準仕様】 【水切り仕様】 （オプション） ※W2000mmの場合。当社比。数値は試験結果であり保証値ではありません。 ● HACCP対応オプション 防虫オレンジシートで虫を防ぎ、高気密ガスケットオプションでより高い防虫・防塵対策を。 また、 本体ボックスや制御盤に傾斜カバーを取り付けることで、汚れの確認がしやすくなります。その 他にレールや本体ボックスのステンレス仕様、焼付塗装仕上げも可能です。 【オールステンレス仕様】 ▲ 施工例／ ▲ 施工例／ （オプション） 本体ボックス用傾斜カバー 制御盤用傾斜カバー （オールステンレス／レールのみステンレス） 対応機種： RB-1、RB-1Ta、RX-2、RX-3、RX-4（レールのみ）、RA-2E（s 全てオプション。サイズにより繋ぎ対応） 10 smoother_p09-10_20240228.indd 1 2025/03/07 18:08

防爆 帯電防止・不燃シート標準化 仕様 静電気を溜めない新構造 RA-2Esは化学工場などの防爆区域 Zone2で使用できる防爆仕様です。 業界初の帯電防止・不燃シートや静電気を瞬時に解消する当社独自の機能で、 特許取得 安全にお使いいただけます。 （特許第5554652号） 電荷瞬間解消構造 対応機種 : RA-2Eｓ（標準装備） 　　　　　RB-1、RB-1Ta、RX-2、RX-3（全てオプション） Eアース シートが下がるとき、 シート表面にアースを配置し、 剥離帯電が発生 シートに発生する静電気を 瞬時に除電します 【シート開閉に伴う発生電圧と減衰時間】 〈電荷瞬間解消構造 なし → あり〉 A B C A B C S1 203V → 34V 211V → 25V 242V → 36V 11.0s → 0s 14.9s → 0s 12.7s → 0s S1 S2 157V → 20V 167V → 11V 188V → 16V 13.6s → 0s 18.1s → 0s 17.1s → 0s S2 S3 117V → 25V 115V → 21V 83V →11V S3 2.3s → 0s 3.3s → 0s 0.0s → 0s S4 30V → 17V 30V → S4 22V → 27V 37V 0.0s → 0s 0.0s → 0s 0.0s → 0s 測定点 導電テープ 上段：帯電ピーク電圧　下段：ピークから100Vまでの減衰時間 静電気を一瞬で放電！ 静電気対策の基準 100v以下に達するまで0秒 ※数値は当社試験結果（環境：温度25℃.湿度25％）です。実測値は使用環境に応じて異なることがあります。 　特定の条件下での性能確保については別途ご相談ください。 11 smoother_p11-12_20250228.indd 2 2025/03/07 18:09

1 1 4 4 2 2 6 6 インターロック インターロック 有効 解除 有効 解除 バック 停電時もシートを開放できる アップ 電源 安心の機能 地震や火災による停電時もシートを開放することができます。 停電によりシャッターが動かず、内部に閉じ込められる危険を防ぎます。 対応機種 : RB-1、RB-1Ta、RX-2、RX-3（全てオプション） 3イメージ 3 72パターン作りま7した。2パターン作りました下。のパターンは既存のイ下ラのスパトタのーよンうはに既存のイラストのように文字を載せて使用してく文だ字さをい載せて使用してください 〈 従来 〉 〈 RX 〉 〈 従来 〉 〈 RX 〉 ①キャンセル位置 800mm（固定）3①00キ～ャ1ン5セ00ルm位m置 800mm（固定）300～1500mm ②センサ取付位置 200～700mm 2②0セ0～ン1サ40取0付m位m置 200～700mm 200～1400mm ※床面から ※床面から [ バックアップ無し ] [ バックアップ搭載 ] シートを切る、または 自動 /手動で上昇 持ち上げる 従来 RX 従来 RX 従来 RX 従来 RX 〈キャンセル位置〉〈センサ取付位置〉 〈キャンセル位置〉〈センサ取付位置〉 〔停電時のシート開閉は、4タイプから選択〕 タイプ 操　 作 1.手 動 ボタン操作による開閉。動作2回目は復旧まで全開保持。 2.手動＋外部信号 手動タイプ＋外部信号で自動全開（手動開閉は2回、外部信号は1回まで） 3.自 動 停電による機能停止を感知して自動全開。その後復旧まで全開保持。 4.自動＋外部信号 自動タイプ＋外部信号で自動全開 ※バックアップバッテリーを搭載した場合、表示により1次側電源通電状態とバッテリー使用状態が判別可能となります。 　1次側電源通電状態（通常時）…緑LED点灯　バッテリー使用状態（停電時）…赤LED点灯（バッテリー切れの場合、赤LEDは消灯します） ※上昇中は途中停止不可ですが、下降中は途中停止可能です。また途中停止からは上昇しかできません。 ※バックアップバッテリーによる運転中はインターロックが無効となります。 ※安全センサは有効で、下降中の安全センサ検知で反転上昇になります。 ※消防認定品ではありません。 〔バックアップ電源部〕 停電補償 シート動作回数2回（待機時間30分中） B 出力電圧 公称DC96V X- 電池種類 ニッケル・水素蓄電池 充電時間 48時間（電池内容容量50%以下まで放電後） ＊制御盤ボックスに上乗せ又は下付け。RB-1のみ本体ボックス内蔵。 B X- 定期的な部品交換のお願い 交換時期の目安：稼働開始後3年 バックアップ用バッテリーは消耗品です。交換時期の目安を越えて長期間ご利用いただくと、停電時に バックアップ電源が機能しないことが懸念されます。定期的な点検・交換実施をお願いします。 12 smoother_p11-12_20250228.indd 1 2025/03/07 18:09

シート 標準仕様（RB-1を除くRB､RX機種標準） 帯電防止防炎仕様（RB-1標準） カラーバリエーション防炎仕様（不透明） 帯電防止不燃仕様 透明シート 防虫オレンジシート 透明シート＊ 防虫オレンジシート イエロー グリーン グレー 帯電防止・不燃シート ＊RX-4には取り付け （不燃認定番号： できません。 NM -3671） 基布/表面素材 表面処理 透光率 防炎物品番号・防炎製品番号 /不燃認定 厚み(ｍｍ) 標準 透明 60％以上 （防炎） A1150124・F-04009 0.75 防虫オレンジ アクリルフッ素 35％以上 帯電 透明 防汚処理 ー B1170028・F-29251 0.42 防止 防炎 防虫オレンジ ポリエステル/PVC 35％以上 A1150123・F-04009 0.75 イエロー 10％ 防炎 グリーン フッ素樹脂 F-01022 0.55 1％未満 （不透明） 防汚加工 グレー 0.2％未満 F-17061 0.52 帯電防止不燃 ガラス繊維/PVC ー 8％ NM-3671 0.58 防炎仕様：防炎表示者登録番号AE-⑬-1223　※4型サイズの不燃シート仕様、カラーバリエーション防炎シート仕様については別途ご相談ください。 シート窓オプション 透明＊ オレンジ透明＊ 不燃透明 ライトグリーン1003＊ ライトグリーン1004＊ ダークグリーン1003＊ ダークグリーン1004＊ （不燃認定番号： NM-4334） ※認定番号は掲載時点の情報です。最新のものとは異なる場合があります。 ＊防炎仕様のシートに付ける場合、防炎製品シールが貼付されます。 ● シート窓 シートに窓を取り付ける 窓 全スパン窓 ことで、反対側の人や 最大幅 最小幅 高さ 幅 高さ フォークリフトの有無が RB-1 確認でき、衝突事故など 窓 RB-1Ta W+110 各スパンの 400 W-500 RX-2 設定最大 を回避できます。 400 400 高さ ※ 窓は透明窓、オレンジ透 RX-3 W+100 明窓、メッシュ窓、不燃透 RX-4 W-800 ̶ ̶ 明窓をご用意。 RA-2Es W-500 ̶ ̶ ※メッシュ窓は全スパン窓には対応していません。 ※RB-1はW900未満の場合、W-300となります。 ※RA-2Esの不燃透明窓は経年劣化により白化する恐れがあります。 全スパン窓 その他オプション ●光電管センサ ●ブザー ●ガードポール ●回転灯（赤・黄・緑・青） ●高気密オプション ●シートプリント 　　　　　など （ インクジェット） 13 smoother_p13-14_20240307.indd 2 2025/03/07 18:10

● センサ 人や台車の通過する小型間口に最適 赤外線センサ OA-3500S 赤外線センサ SHA-3200 外形寸法： W267×H61×D38mm 外形寸法： W210×H59×D28.5mm 取付可能高さ（FLより）： 2.0～3.5m 取付可能高さ（FLより）： 2～3.2m 静止検知： 2・15・60秒／無限 静止検知： 2・10・60秒／無限 電源： AC／DC12～24V 電源： DC24V 取付可能機種： 取付可能機種： RB-1,RB-1Ta,RX-2,RX-3,RX-4 RB-1,RB-1Ta,RX-2,RX-3,RX-4 小型から中型間口向け、高密度な照射エリア 赤外線センサ OA-4700S 赤外線センサ SHA-4701 外形寸法： W267×H62×D45mm 外形寸法： W265×H61×D37.5mm 取付可能高さ（FLより）： 2.5～4.7m 取付可能高さ（FLより）： 2.0～4.7m 静止検知： 2・60秒／10分／無限 静止検知： 【 1・2・3列】2・10・30秒／無限 電源： AC／DC12～24V 【4・5列】2・10秒 電源： AC／DC12～24V 取付可能機種： RB-1,RB-1Ta,RX-2,RX-3,RX-4 取付可能機種： RB-1,RB-1Ta,RX-2,RX-3,RX-4 備考： 防雨カバーあり（別売） 備考： 防雨カバーあり（別売） 小型から大型間口向け、幅の広い照射エリア インテリジェントセンサⅡ OAM-EXPLORER J 赤外線センサ SHA-6502 外形寸法： W207×H157.5×D118mm 外形寸法： W321×H101.8×D90.5mm 取付可能高さ（FLより）： 2.0～6.2m 取付可能高さ（FLより）： 2～6.5m （5.2m以上で人検知する場合は動作確認必要） 静止検知： 2秒／10秒／30秒／無限 静止検知： 2・10・30秒／1・3・10分／無限 電源： AC／DC12～24V 電源： AC／DC12～24V 取付可能機種： R B-1,RB-1Ta, 取付可能機種： RB-1,RB-1Ta,RX-2,RX-3,RX-4 　　　　　　　RX-2,RX-3,RX-4 備考： マイクロ波＋赤外線（車両の動体検知＋安全センサ補助）、防水性（IP65） 備考： 方向判別機能、横方向キャンセル機能、防雨構造、リモコンあり（別売） 　　　横切りキャンセル機能、方向判別機能、複数エリア無限機能、リモコンアプリ設定 車両のみ検知も可能、自然環境に強い 広い検知エリア、縦横別々に10cm刻みで調整可能 FALCON／FALCON XL レーザースキャナーJ 外形寸法： W103×H97×D160mm 外形寸法： W124.8×H83.7×D92.5mm 取付可能高さ（FLより）： 2～3.5m（FALCON XL） 取付可能高さ（FLより）： 0.5～9.9m 3.5～7m（FALCON） 検知方法： レーザー（静止探知） 検知方式： マイクロ波ドップラー方式（動体検知） 電源： DC24V 電源： AC／DC12～24V 取付可能機種： RB-1,RB-1Ta,RX-2,RX-3,RX-4 取付可能機種： RB-1,RB-1Ta,RX-2,RX-3,RX-4（FALCONはRXのみ） 備考： 二つの検知エリア設定、リモコン設定、防水性（IP65) 備考： 防水性（IP65レベル）、リモコンあり（別売） ● スイッチ 無線リモコン （1キータイプ、3キータイプ） ヒモスイッチ 手かざしセンサ 一点押し釦 防爆一点押し釦 型 式 受信機：RX13‐1143 送信機：TX20-1011UF ̶ OMH-100D ＷＢＳＴＴ ２２１ ＯＮ SＪＷ４２００ 外形寸法 W36×H80×D12.3 Ｗ１４０×Ｈ１５４×Ｄ３３ Ｗ7０×Ｈ１20×Ｄ７．５ （送信機） （本体部） （本体部） Ｗ６０×Ｈ９８×Ｄ４７．５ Ｗ８２×Ｈ１３４×Ｄ８１ 電 源 ＤＣ１2～２4Ｖ ̶ DC12～24V ̶ ̶ 消費電力 ２．４Ｗ以下 ̶ 0.96W以下 ̶ ̶ 取付 RB-１，RB-1Ta, RB-１，RB-1Ta, RB-１，RB-1Ta, RB-１，RB-1Ta, 可能機種 RX-2,RX-3,RX-4 RX-2,RX-3,RX-4,RA-2Es RX-2,RX-3,RX-4 RX-2,RX-3,RX-4 RA-2Es 受信機１台で、各グループ 備 考 毎に100台/最大200台の ビニールヒモ（オレンジ） 防塵防噴流IP55 防塵防噴流 防爆等級 送信機が利用可能。 へ変更可能 （平面壁設置時） ＩＰ６５ ｄ２Ｇ４ ※製品改良のため、予告なしに変更する場合があります。 14 smoother_p13-14_20240307.indd 1 2025/03/07 18:10

レール構造の再設計で耐風圧が大きく向上。 制御盤もバージョンアップし、 機能面も充実したモデルです。 屋内外兼用 RX-2,RX-3 ●耐風圧性能が大幅に向上。風や気圧差がある 　環境下でもスムーズ開閉 ●インターロック運転の機能向上（→ P.5,9） 　シンプルインターロック：狭い前室ではセンサ1台　 　で起動可 　運転解除スイッチ対応（オプション） ●カウントダウン表示器（→ P.6） 　カウントダウン表示：秒数・状態表示、その他表示 　シグナルモード：回転灯・信号灯の代替として使用可 ●安全センサ取付位置の自由度向上 ●動作速度の設定多段階化 ●操作パネルロック 設計範囲 有効開口別機種展開一覧表 仕　様 6000 RX-2 RX-3 設 5000 計有効開口幅（mm） W800 ～ 4500 W4501 ～ 6000 範 4000 囲有効開口高（mm） H1000 ～ 5000 RX-2 RX-3 3000 ボックス カラー鋼板（アイボリー） 2000 レール 使 1000 用 ロータパイプ アルミ合金φ216 0 部 1000 2000 3000 4000 5000 6000 材 シート ポリエステル糸入りビニールシート 開口幅（mm） 中間パイプ φ38.1 端部ローラー付き 下段パイプ 駆動部 インダクションモータ（750W） オプション 作 開閉速度 （上昇時）1.2m/s・ （上昇時）0.8m/s・ 動 方 （最高） （下降時）0.6m/s （下降時）0.6m/s 　・ 電荷瞬間解消構造 式 上下限位置設定 エンコーダ制御およびティーチング制御 　・ 下段シート交換 開閉速度制御 スロースタート /スローストップ制御 　・ 水切りオプション セ 　・ バックアップ電源 ン 安全センサ 光電管センサ（投受光型・2光軸） サ 　・ ステンレス仕様（本体ボックス・レール） 電　　 源 3 相 AC 200V±10％（50Hz/60Hz）6A 　・ シンプルインターロック 許容動作頻度 10分毎 20 回（1分毎、2回） 10 分毎 15 回（1分毎、1.5 回） 　・ カウントダウン表示器 周囲温度 本体 -10 ～ 40℃ 制御盤 5 ～ 40℃ 周囲湿度 20 ～ 85％ 凍結、結露無きこと 環境条件 有害ガス、粉塵、結露、凍結無きこと 15 smoother_p15-16_20250307.indd 2 2025/03/07 18:14 開口高（mm）

屋内外兼用タイプ RX-2,RX-3 ● 設計範囲／ 有効開口幅：W800～4500mm（RX-2）、W4501～6000mm（RX-3） 有効開口高：H1000～5000mm ● 電　　源／3相AC 200V ± 10％（50Hz/60Hz） 6A ● 開閉速度※／ RX-2，上昇時：1.2m/s、下降時：0.6m/s、RX-3，上昇時：0.8m/s、下降時：0.6m/s ※最高速度 RX-2,RX-3 納まり図 四角内の注記テキストは R四四B角-角2内s内,3ののs と注注同記記じテテでキキ入ススれトトてははください ※制御盤RR・B一B-点-22押ssし,,3ボ3sタsンとと取付同同位じじ置・高ででさは入入現れ場れ毎ててにごくく確認だだくださいい。 ※起動用センサは現場毎に機種をご確認ください。 ※屋外設置の場合は軒下に設置してください。 ※屋内設置の場合は樹脂ガイドを板金ガイドに変更可能です（P5参照) 16 smoother_p15-16_20250307.indd 1 2025/03/07 18:14

工場や倉庫など、幅１０m×高さ6mに対応する 業界最大級の大型タイプ。 NEW 屋内外兼用 大型 RX-4 ●業界最大級の<超大型>サイズ対応 　トラックなどの大型車両がスムーズに通行 　できる開口幅10m×高さ6mまで製作可能 ●業界トップクラスの耐風性能 　シート両端部のローラーで強風時もらくら 　く開閉。全閉時33.5m/秒（風速換算値）※ 　　の耐風性能を実現 　※有効開口寸法W6000mmの場合 ●カウントダウン表示器（→ P.6） 　カウント ダウン表示： 秒数・ 状態表示、 その他表示 　シグナルモード ： 回転灯・ 信号灯の代替として使用可 ●安全センサ取付位置の自由度向上 ●動作速度の設定多段階化 ●操作パネルロック ※明り取り窓はオプションです。 設計範囲 有効開口別機種展開一覧表 仕　様 6000 RX-4 設 5000 計有効開口幅（mm） W6000 ～ 10000 RX- 4000 4 範 囲有効開口高（mm） H2000 ～ 6000 3000 ボックス カラー鋼板（アイボリー） 2000 レール 使 1000 用 ロータパイプ アルミ合金φ216 部 0 材 シート ポリエステル糸入りビニールシート 5000 6000 7000 8000 9000 10000 開口幅（mm） 中間パイプ φ48.6 端部ローラー付き 下段パイプ φ48.6 端部ローラー付き 駆動部 インダクションモータ（1.5Kw） 作 開閉速度 （上昇時） 0.6m/s[6m＜W≦8m]・0.5m/s（8m＜W≦10m） 動 方 （最高） （ 下降時） 0.5m/s 式 上下限位置設定 エンコーダ制御およびティーチング制御 シート端部ローラー 開閉速度制御 スロースタート /スローストップ制御 セ ン 安全センサ 光電管センサ（投受光型・2光軸） サ 電　　 源 3 相 AC 200V±10%（50Hz/60Hz）7A 超大型ながら、光 許容動作頻度 10 分毎 10 回（1分毎、1回） 電管センサを標準 周囲温度 本体 -10 ～ 40℃ 制御盤 5 ～ 40℃ 2光軸装備（レール 周囲湿度 20 ～ 85％ 凍結、結露無きこと 内蔵）、より安全性 環境条件 有害ガス、粉塵、結露、凍結無きこと が高まりました。 ※不燃シート仕様、カラーバリエーション防炎シート仕様については別途ご相談ください。 17 smoother_p17-18_20250307.indd 2 2025/03/07 18:14 開口高（mm）

屋内外兼用大型タイプ RX-4 ● 設計範囲／ 有効開口幅：W6000～10000mm 有効開口高：H2000～6000mm ● 電　　源／3相AC 200V ± 10％（ 50Hz/60Hz）7A ● 開閉速度※／ 上昇時：0.6m/（s 6m＜W≦8m）,0.5m/（s 8m＜W≦10m）、下降時：0.5m/s ※最高速度 RX-4 納まり図 屋内外兼用 大型 RX-4 ●業界最大級の<超大型>サイズ対応 　トラックなどの大型車両がスムーズに通行 　できる開口幅10m×高さ6mまで製作可能 ●業界トップクラスの耐風性能 　シート両端部のローラーで強風時もらくら 　く開閉。全閉時33.5m/秒（風速換算値）※ 　　の耐風性能を実現 　※有効開口寸法W6000mmの場合 ●カウントダウン表示器（→ P.6） 　カウント ダウン表示： 秒数・ 状態表示、 その他表示 　シグナルモード ： 回転灯・ 信号灯の代替として使用可 ●安全センサ取付位置の自由度向上 ●動作速度の設定多段階化 ●操作パネルロック ※制御盤・各種オプション設置位置は現場毎に打合せ願います。 ※取付下地納まりは現場毎に打合せ願います。 ※ 屋外設置の場合は軒下に設置し、モータカバーを取り付けてく ださい。 ※図は右モータ仕様（標準仕様）となります。 18 smoother_p17-18_20250307.indd 1 2025/03/07 18:14

省スペースでも間口は広く、高気密そして安心。 食品工場に適したコンパクトシートシャッター。 屋内専用、屋内外兼用 小型 RB-1,RB-1Ta ●業界初の水切り仕様（オプション） 　シート下端部からのしずく落下を 1/10 に低減 ●高い省エネ、防虫・防塵効果を発揮 　JIS 規格 A-3 等級相当の気密性能で起動可 ●納まりはコンパクト、開口は最大限 　点検時は本体前面から作業可能 　両サイドのメンテナンススペースを縮小 ●バックアップ電源（オプション） 　停電時もシートを上げて通行可 設計範囲 有効開口別機種展開一覧表 仕　様 6000 RB-1 RB-1Ta 設 5000 計有効開口幅（mm） W800 ～ 3000 W1000 ～ 3000 範 4000 囲有効開口高（mm） H900 ～ 3000 H1000 ～ 3000 3000 ボックス 2000 RB-1Ta カラー鋼板（アイボリー） レール 使 1000 用 ロータパイプ アルミ合金φ150 RB-1 0 部 材 シート ポリエステル糸入りビニールシート 1000 2000 3000 4000 5000 6000 開口幅（mm） 中間パイプ φ19.1 φ25.4 下段パイプ φ25.4 φ38.1 フラップシステム 駆動部 インダクションモータ（400W） 作 開閉速度 RB-1、RB-1Ta（標準装備） 動 方 （最高 ） （上昇時） 1.4m/s・（下降時） 1.0m/s 式 上下限位置設定 エンコーダ制御およびティーチング制御 開閉速度制御 スロースタート /スローストップ制御 セ ン 安全センサ 光電管センサ（投受光型） サ 電　　 源 単相 AC 200V±10%（50Hz/60Hz）6A 許容動作頻度 10 分毎 20 回（1分毎、2回） 周囲温度 5～ 40℃ 本体 ‒10～ 40℃ 制御盤 5～40℃ 万が一の接触時にはパイプが無理なく外れ、 周囲湿度 20 ～ 85％ 凍結、結露無きこと レールやシートの損害を最小限にします。 環境条件 有害ガス、粉塵、結露、凍結無きこと 19 smoother_p19-20_20250307.indd 2 2025/03/07 18:15 開口高（mm）
