パイプレスシートシャッター　ジェッター

屋内用パイプレスシートシャッター 自動復帰機能・反転上昇機能付 ECOと安全、 使いやすさを さらに追求

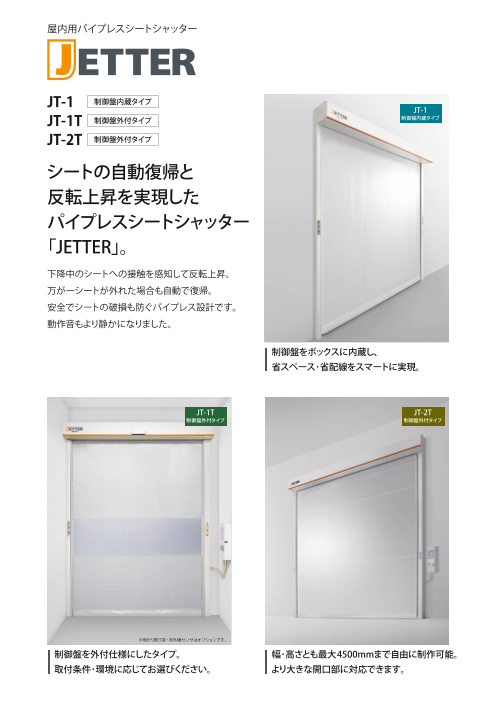

屋内用パイプレスシートシャッター JT-1 制御盤内蔵タイプ JT-1 JT-1T 制御盤外付タイプ 制御盤内蔵タイプ JT-2T 制御盤外付タイプ シートの自動復帰と 反転上昇を実現した パイプレスシートシャッター 「JETTER」。 下降中のシートへの接触を感知して反転上昇。 万が一シートが外れた場合も自動で復帰。 安全でシートの破損も防ぐパイプレス設計です。 動作音もより静かになりました。 制御盤をボックスに内蔵し、 省スペース･省配線をスマートに実現。 JT-1T JT-2T 制御盤外付タイプ 制御盤外付タイプ ※明かり取り窓・赤外線センサはオプションです。 制御盤を外付仕様にしたタイプ。 幅･高さとも最大4500mmまで自由に制作可能。 取付条件･環境に応じてお選びください。 より大きな開口部に対応できます。

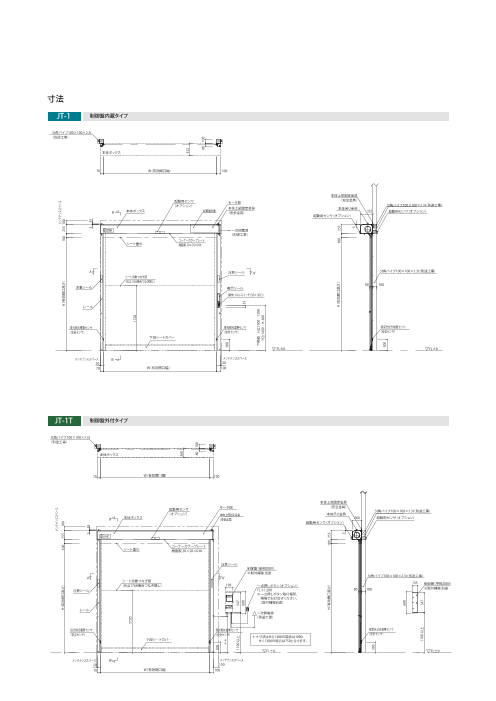

【JT-1図面】 寸法 JT-1 制御盤内蔵タイプ St角パイプ100×100×2.3t （別途工事） 本体ボックス 70 W（有効開口幅） 100 本体上部固定金具 起動用センサ （安全金具） モータ側 （オプション） St角パイプ100×100×2.3（t 別途工事） 本体上部固定金具 本体吊り金具 B 本体ボックス 制御盤内蔵 （安全金具） 332 起動用センサ（オプション） 起動用センサ（オプション） 【JT- 一次側電源 （別途工事） コーナーカラープレート シー1ト垂れ T樹脂製図20×20×0.8t 面】 A 注意シール A’ St角パイプ100×100×2.3（t 別途工事） シート溶着つなぎ部 （W≦1768場合つなぎ無し） 80 100 注意シール 表示シール 操作パネルスイッチ（50×169.5） レール 投光側光電管センサ 受光側光電管センサ 投受光式光電管センサ （安全センサ） （安全センサ） （安全センサ） 下段シートカバー FL±0 FL±0 メンテナンススペース B’ メンテナンススペース 20 20 70 W（有効開口幅） 100 JT-1T 制御盤外付タイプ St角パイプ100×100×2.3t （別途工事） 本体ボックス 70 W（有効開口幅） 100 本体上部固定金具 起動用センサ モータ側 （安全金具） St角パイプ100×100×2.3（t 別途工事） （オプション） 本体上部固定金具 本体吊り金具 B 本体ボックス （安全金具） 260 起動用センサ（オプション） 起動用センサ（オプション） コーナーカラープレート シート垂れ 樹脂製 20×20×0.8t 注意シール 制御盤（単相200V） ※取付補強 別途 A A’ St角パイプ100×100×2.3（t 別途工事） シート溶着つなぎ部 135 （W≦1768場合つなぎ無し） 198 一点押しボタン（オプション） 制御盤（単相200V） FL＋1,200 80 100 ※取付補強 別途 注意シール ※一点押しボタン取付場所、 　現場でお打合せください。 　（取付補強別途） レール 一次側電源 （別途工事） 投光側光電管センサ 受光側光電管センサ 投受光式光電管センサ （安全センサ） （安全センサ） （安全センサ） ＊＊寸法はH≧1300の場合は1000 下段シートカバー 　　H＜1300の場合は750となります。 FL±0 FL±0 メンテナンススペース B’ メンテナンススペース 20 150 70 W（有効開口幅） 100 メンテナンススペース メンテナンススペース H（有効開口高さ） 100 255 100 H（有効開口高さ） 100 255 100 5 35 5 35 1720 1720 260 332 80 100 80 100 300 ＊＊ 300 1100 以上 547 600 55 下降釦　H≧1500：1200 H≧1499：H-300 H（有効開口高さ） 100 255 H（有効開口高さ） 100 255 5 5 300 300 600 1100 以上 547

【JT-2T図面】 JT-2T 制御盤外付タイプ St角パイプ100×100×2.3t （別途工事） 100 W（有効開口幅） 100 本体上部固定金具 モータ側 起動用センサ （安全金具） （オプション） 本体上部固定金具 本体吊り金具 St角パイプ100×100×2.3（t 別途工事） B 本体ボックス 起動用センサ（オプション） 起動用センサー孔 （安全金具） （塞ぎシール貼り） 起動用センサ（オプション） 360 コーナーカラープレート シート垂れ 樹脂製 20×20×0.8t 制御盤（三相200V） 注意シール ※取付補強 別途 A A’ St角パイプ100×100×2.3（t 別途工事） シート溶着つなぎ部 135 （W≦1768場合つなぎ無し） 198 制御盤（三相200V） 一点押しボタン（オプション） 注意シール FL＋1,200 93 100 ※取付補強 別途 ※一点押しボタン取付場所、 　現場でお打合せください。 　（取付補強別途） φ34 レール 一次側電源 （別途工事） 投受光式光電管センサ （安全センサ） 投光側光電管センサ 受光側光電管センサ （安全センサ） （安全センサ） ＊＊寸法はH≧1300の場合は1000 下段シートカバー 　　H＜1300の場合は750 　　となります。 FL±0 FL±0 メンテナンススペース B’ メンテナンススペース 20 150 100 W（有効開口幅） 100 仕様 JETTER 機種 JT-1 JT-1T JT-2T 項目 パイプレス【屋内用】 W900 ～ 3500 W1000 ～ 4500 設計範囲　W/H（㎜） H900 ～ 3000 Ｈ1000 ～ 4500 本 体 ボックス 【内蔵】D332×H255 【外付】D260×H255 【外付】D360×H365 部 レール W70（左）・100（右）×D80 W100×D93 メンテナンススペース 左20　右20　ボックス上100 左20　右150　ボックス上100 モータ　定格出力 0.4kW 0.75kW 駆 動 制御盤場所 ボックス内蔵 外付 部 ・ コ 開閉速度 ※ 開2.0m/秒　　閉1.5m/秒　 開1.5m/秒　　閉0.7m/秒 ン ト ロ 許容動作頻度 150回/時間　以内 ー ル 電源 単相200V±10%（50/60Hz） 3相200V±10%（50/60Hz） 部 定格電流 6A以下 シ ー ポリエステル糸入り ト シート材質 部 ビニールシート 機そ 能の 光電管センサ 安全センサ 他 （投受光型） 周囲温度／湿度 5 ～ 40℃ / 20 ～ 85％（凍結・結露なき事） ※　最高速度 メンテナンススペース H（有効開口高さ） 100 365 100 1720 360 93 100 300 60 ＊＊ 1100 以上 547 600 H（有効開口高さ） 100 365 5 300 ㋺ φ6孔 275 （本体引掛け金具用） 40 ㋑ φ6孔 100 500 500 ピッチ 500+α 390 （レール取付用） 600 70 30 1100 以上 547

JETTERの特長 1 自動復帰機能 2 反転上昇機能 3 容易な非常脱出 JT-1 JT-1T JT-2T JT-1 JT-1T JT-2T JT-1 JT-1T JT-2T 万が一シートが外れた場合、上 下降中に人や物に接触した際はシートが反転し上 手で容易にシートを外すことが 昇時にレール内へ自動で復帰 昇します。接触時の衝撃が低減され、人や物への できるので、非常時には避難経 し、通常運転に戻ります。 負担が抑えられます。 路を確保することができます。 4 コンパクト設計でスペースを有効活用 JT-1 JT-1T コンパクトなボックスサイズで、狭い所でも有効開口を最大限に利用できます。工場・店舗・倉庫内の出入口へのご使用にお すすめです。また、制御盤はボックス内に、押ボタン・安全センサはレール内に内蔵させたことで、省スペース・省配線化を実 現しました（。内蔵はJT-1のみ） 5 高速での上下開閉 6 開口を最大限に確保 7 高気密性能 JT-1 JT-1T JT-1 JT-1T JT-2T JT-1 JT-1T JT-2T スロースタート・スローストップの改 メンテナンススペース［JT-1］左右20㎜、 10Paの通気量（㎥ /h・㎡） 良と速度アップにより、トータル開閉時 ［JT-1T ／ JT-2T］左20㎜右150㎜と、より 高気密オプション仕様の場合。 間を従来品に比べ35％短縮しました。 開口を大きくとれるようメンテナンスス ペースを最小にしました。 トータル開閉時間 正圧 当社従来品：7.6秒 20mm 8.34 JETTER：4.9秒 負圧 35％短縮 4.31 左メンテナンススペース ※開口サイズW3000mm×H3000mmの場合 ▶

本体 カラー鋼板（アイボリー） ステンレス鋼板（304HL） シート 防炎シート（透明） 防炎シート 帯電防止防炎シート 帯電防止防炎シート 帯電防止不燃シート カラー防炎シート カラー防炎シート カラー防炎シート （防虫オレンジ） （透明） （防虫オレンジ） （不透明）イエロー （不透明）グリーン （不透明）グレー オプション 起動センサ その他 赤外線センサ 赤外線センサ 赤外線センサ スイッチ 無線リモコン ヒモスイッチ 一点押し釦 （1キータイプ、3キータイプ） バックアップバッテリー 静電仕様 明かり取り窓 下段シートオレンジ HACCPカバー 型 式 SHA-4701 OA-3500S OA-4700S 型 式 受信機：RX13-1143 送信機：TX20-1011UF WBSTT 221 ON 左モーター（JT-1T、JT-2T） 気密ガスケット 外形寸法（㎜） W265×H61×D37.5 W267×H61×D38 W267×H62×D45 外形寸法（㎜） W36×H80×D12.3 W140×H154×D33 （送信機） （本体部） W60×H98×D47.5 電 源 AC/DC12 ～ 24V AC/DC12 ～ 24V AC/DC12 ～ 24V 電 源 DC12 ～ 24V ※海外仕様についてはお問い合わせください。 ※W4300以上の場合、シート中央部と両端部のシート垂れ寸法が異なることがあります。 ※ご使用上の注意：製品を使用しないときはシートを開放しておいてください。突風でシートが外れるなどの恐れがあります。 製品保証 １．無償保証期間： ３．無償保証除外項目： （ 10） 予め使用環境及び使用方法に問題があると、当社より申 （1） 製品引渡し後1年間又は10万回とし、先に到達した方と （1）顧客の使用上の操作誤りによる故障、製品への損傷。 し入れしたのにも拘わらず、顧客の要請で出荷した製 します。 （2） 顧客の不適当な修理や改造による故障、製品への損傷。 品及び施工をした製品の故障、製品への損傷。 （2） 無償保証期間中又は後で点検・修理した場合でも、保 （3） 製品仕様を外れた特殊な環境下（塩害による腐食、大気 （ 11） 製品引渡し後の、輸送・移動・落下・移設等による故障、 証期間は延長されません。 中の砂塵・煤煙・各種金属粉・亜硫酸ガス・アンモニア・ 製品への損傷。 修理交換した部品についても同様です。 車の排気ガス等が付着して起きる腐食 等）での使用に ４．生産中止後の有償修理期間： ２．無償保証範囲： よる故障、製品への損傷。 （1） 製品の生産中止後10年間は、有償修理工事及び修理用 （1） 標準仕様書、施工説明書及び取扱説明書に基づく正常 （4） 製品の許容使用範囲を超える状況下（異常な電圧、温 部品の受注受付けは可能です。 な使用状態で、無償保証期間中に生じた故障、不具合は 度・湿度、風圧、過大ノイズ 等）、（過度の開閉頻度）で 10年間を超えますと受注受付けできない場合もあります。 無償保証とします。但し、遠隔地や離島への出張修理の の使用による故障、製品への損傷。 生産中止の情報は、当社セールスとサービス等から報じ 場合は、交通に要する実費を頂く場合もあります。 （5） 天災地変（火災、地震、風水害、落雷、凍結等）による故 させて頂きます。 （2） 無償保証の範囲外であっても、設計上や製造上、施工上 障、製品への損傷。 ５．輸出製品に関する特例事項： その他明らかに当社の責任により生じた不具合につい （6）消耗部品の損傷。 （1） 海外輸出品については、当社と輸出販売店間で「取引基 ては無償保証扱いとします。 （7） 製品の納入（販売）のみで、当社が施工を請負っていな 本契約書」を取交し、製品保証範囲を規定します。 （3） 無償保証期間中に発生した不具合については、不具合 い場合で、施工上の問題と思われるもの。 「取引基本契約書」を取交していない製品については、 箇所の交換の範囲で無償とします。 （8） 特注仕様製品で当社品質部門が品質保証しない製品の 製品保証は対象外とします。 （4） 無償保証期間は、当社が製品を出荷し、製品引渡し（納 故障、製品への損傷。 入）した時点から起算されます。但し、当社が施工を請 （9） 犬、猫、鳥、鼠、昆虫、ゴキブリ、蜘蛛等の小動物の害に 負った物件については、施工完了日を起点とします。 よる故障、製品への損傷。 定期点検契約 長期にわたり安全に使用していただくた ●消耗品 ●定期交換推奨部品及び交換時期目安消耗品 め、当社では「定期点検契約」制度のご利 シート モータ、減速機 5年 又は 50万回 各センサ 5年 又は 50万回 用を推奨致します（。右表は一部抜粋） 樹脂ガイド ホイール 5年 又は 50万回 リミットスイッチ 5年 又は 50万回 導電性テープ 制御盤 5年 又は 50万回 バッテリー 3年 定期点検・メンテナンスに関するお問合せ　東日本　　 ®0120-504-226 受付時間：月～金 9：00 ～ 18：00 西日本　　 土曜日 9：00 ～ 17：00 ®0120-590-226 URL https://www.uniflow.co.jp こちらからCADデータをダウンロードしていただけます。 本社　〒141-0031 東京都品川区西五反田2-30-4　☎ 03-5719-6700　FAX 03-5719-6699 JT DA第10版 25.04
