LED照明搭載、超小型ヘッドにて16万画素を実現。
こんなお悩みはありませんか？
☑実装した基板が正しく接続できているか確認したい
☑装置内部を確認したいが狭くてカメラが入らない
☑従来の内視鏡カメラでは照度不足で画質が粗い
「超小型内視鏡カメラ」がそのお悩みを解決します！
・照明付きモデルでも超小型ヘッドを実現（最小1.05×0.75mm）。用途に応じて照明付きモデルを選択可能。
・16万画素(30fps)で撮像、ヘッドケーブル長さ約２m！
まずはチラシをご確認ください。
このカタログについて
| ドキュメント名 | 入らない・見えない装置内部を、 確実に可視化。 照明付き超小型工業用内視鏡カメラ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 697.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社ドーワテクノス (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

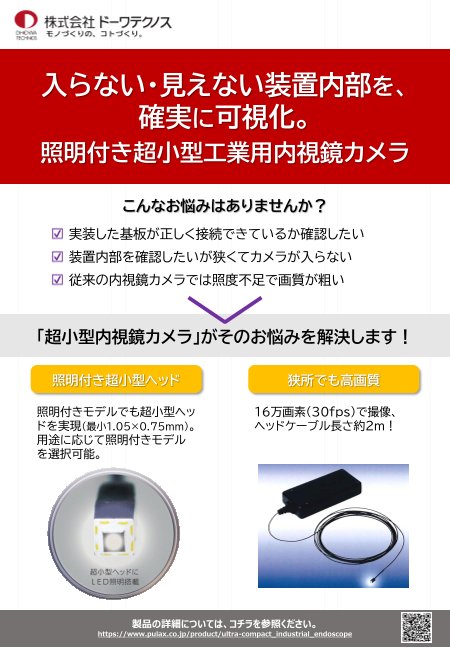

Page1
スライド 1
入らない・見えない装置内部を、
確実に可視化。
照明付き超小型工業用内視鏡カメラ
こんなお悩みはありませんか？
実装した基板が正しく接続できているか確認したい
装置内部を確認したいが狭くてカメラが入らない
従来の内視鏡カメラでは照度不足で画質が粗い
「超小型内視鏡カメラ」がそのお悩みを解決します！
照明付き超小型ヘッド 狭所でも高画質
照明付きモデルでも超小型ヘッ 16万画素(30fps)で撮像、
ドを実現（最小1.05×0.75mm）。 ヘッドケーブル長さ約２m！
用途に応じて照明付きモデル
を選択可能。
製品の詳細については、コチラを参照ください。
https://www.pulax.co.jp/product/ultra-compact_industrial_endoscope
Page2
スライド 2
製品概要
照明付き
超小型内視鏡検カメラ
＜特長＞
◼ 4種類の選べる照明付き製品。
◼ 照明付きで最小1.05ｍｍ×0.75ｍ
ｍ角の超小型ヘッドを実現。
◼ 16万画素（30fps）、ヘッドケーブル
長（約2m）。
製品仕様
PxCam_EU2R02C- PxCam_EU2R02C- PxCam_EU2R02C- PxCam_EU2R02C- PxCam_EU2R02C
M3 S120 A90 A120 （照明なし）
1.05mm × 1.25mm × 1.05mm ×
サイズ 0.75mm × 1.25mm × 1.8mm × 1.8mm × 6.25mm 1.05mm ×
4mm 4mm 2.27mm
センサ OH0TA10 OV6946 OVM6946
画素数 400 × 400
ピクセルピッチ 1.008um 1.75um
画角（対角） 120° 90° 120°
F No 2.8 4.0 5.0
焦点距離 0.175mm 0.505mm 0.418mm
インターフェース USB2(UVC1.1)
LED照明あり（1辺） LED照明あり（4辺）
LED照明あり（4辺）
LED照明 ※形状イメージ「M3」 ※形状イメージ なし
※形状イメージ「A120・A90」を参照
を参照 「S120」を参照
M3 S120 A120・A90
