関係省庁への申請手続き 非常用 ディーゼル エンジン発電機 非常用自家発電装置を設置する際には、下記関係省庁に対して申請手続きを必要とします。 PDGM・PDG シリーズ 経済産業局 申請手続き ●工事着工までに他の設備と合せて届出が必要です。 　①電気主任技術者選任等 　②保安規定 なお、平成７年１２月1日付電気事業法改正により、工事計画届出は公害防止に関する工事計画届出書に簡略化され、使用前検査はなくなりました。 ●工事計画届出書　【A重油燃料換算50L/h以上の場合、工事着工３０日前までに届出】 ①設置が必要とする理由書 ④同上用　添付書類 ②公害防止に関する工事計画書 ⑤使用開始届出（使用開始後に使用者により届出） ③ばい煙に関する説明書 一般停電 兼用 防災設備用 消防署 申請手続き 消防法、政令、施規、準則などにより、電気設備設置（変更）届出と危険物貯蔵取扱の許可、あるいは届出が必要です。 マルチ発電装置 消防法適合品 ●発電（電気）設備設置届出書の提出 ●危険物貯蔵所（取扱所）設置許可申請 発電機容量に関係なく工事開始３日前に届出る。 重油：2000L以上、軽油：1000Ｌ以上を貯蔵する場合、工事着工前に届出る。 １．発電（電気）設備設置届出書 １．危険物貯蔵所（取扱所） 設置許可申請書 三相･単相3線 同時出力 切替 不要 ２．仕様書、または説明書（添付図面） ２．タンク構造設備明細書 　①案内図　（設置付近図） ３．添付図面 　②設置場所の平面図、立面図 　①付近見取図 　③機器の配置図　（平面図 、立面図） 　②敷地平面図 　④運転制御図　（シーケンス図） 　③建物配置図（敷地平面図 と兼用可能、設備場所明記） 　⑤負荷設備系統図　（単、3線結線図） 　④一階平面図（通気管の立上り位置注油口の位置配管） 　⑥耐震計算書 　⑤設置を行う階屋の平面図（設置場所の明記） 　⑦発電設備の出力計算書 　⑥設備の配管詳細図 ●少量危険物貯蔵取扱届出 　⑦タンク図 重油：400～2000L、軽油：200～1000Ｌを ●危険物保安監督者選任届出（書）・・・・・・・・・・・・・・・・・・・竣工前 貯蔵取扱う場合、工事着工前に届出る。 １．少量危険物貯蔵取扱届出書 　　 ●タンク検査申請（書）・・・・・・・・・・・・・・・・・・・・・・・・・・・・・配管工事前 　※注意：可搬形発電機を使用する際も搭載タンクが ●危険物貯蔵所（取扱所）完成検査申請（書）・・・・・工事完成前 　200Ｌを超える場合は、消防署への届出が必要です。 ２．添付書類 　各市区町村条例の規定に準拠 お問い合わせの際は、下記の項目をご確認いただき ご指示をお願いいたします。 用途 ■防災設備用　　　　　　 ■一般非常用 ■条件１：高度150m以下、気温 268K～313K｛ -5℃ ～40℃｝ 設置条件 ■条件２：高度300m以下、気温 268K～313K｛ -5℃ ～40℃｝ ■条件３：高度（　　　　　　　　　　　）m、気温（ 　　　　　　　　　　　）K｛℃｝ 設置場所 ■屋外（ ・屋上　 ・平地）　　■屋内 〔 ・専用室　・共用室（、　　　　　　　　　）階〕 ※地階などに搬入の場合、完全艤装のまま持ち込めることを予めご確認願います。 所要出力 （または機種） ■出力（　　　　　　　　　　　　）kVA　　■電圧（　　　　　　　　　　　）V　　■周波数（　　　　　　　　　　　）Hz ［モーター が負荷の場合］ 負荷の種類 ■モーター出力（ 　　　　　　　）kW　■極数（　　　　　　　）　■台数（　　　　　　　）　■用途（　　　　　　　） ■始動方式（　　　　　　　）　■始動順序（　　　　　　　）　■同時始動するモーター台数（　　　　　　　）台 ※エレベーター、インバーターモーター、CVCFご使用の場合は必ずご連絡ください。 〈当カタログについて〉●掲載している写真は撮影および印刷の諸条件により、実際の色とは多少異なる場合があります。●製品類（付属品含む）およびアクセサリー（別売品）類は、改良のため仕様や外観を予告 なく変更することがありますのでご了承ください。●掲載している文章、イラスト、写真を他の媒体（紙面やWebサイトなど）に流用したり複製することはお断りします。 安全に関するご注意 ★ ご使用前に取扱説明書及び本機に表示されている注意銘板を良くお読みの上、正しくお使いください。 ★ 安全と快適作業のために やまびこ純正部品・純正アクセサリーをご使用ください。 新ダイワブランド サイトはこちら▼ URL http://www.yamabiko-corp.co.jp/ 国内販売会社 北海道支社 011-891-2249（代） PROTECTION DIESEL ENGINE GENERATORS 〒198-0025 東京都青梅市末広町1-7-2 東 北 支 社 022-288-0511（代） 本 社 ０４２８－３２－１００５（代） 東日本支社 0428-32-1091（代） 営 業 本 部 ０４２８－３２－６１８１（代） 中 部 支 社 052-502-4111（代） URL https://yamabiko-japan.co.jp/ 西日本支社 086-296-5911（代） 九 州 支 社 092-573-5361（代）　　 KPDG01-G07202201 1 shindaiwa 2022年

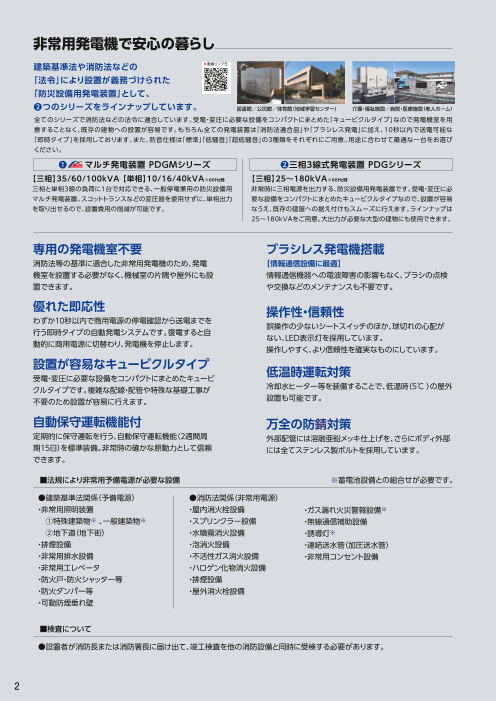

非常用発電機で安心の暮らし 建築基準法や消防法などの ▶動画リンク先 「法令」により設置が義務づけられた 「防災設備用発電装置」として、 ❷つのシリーズをラインナップしています。 図書館／公民館／体育館（地域学習センター） 介護・福祉施設／病院・医療施設（老人ホーム） 全てのシリーズで消防法などの法令に適合しています。受電・変圧に必要な設備をコンパクトにまとめた「キュービクルタイプ」なので発電機室を用 意することなく、既存の建物への設置が容易です。もちろん全ての発電装置は「消防法適合品」や「ブラシレス発電」に加え、10秒以内で送電可能な 「即時タイプ」を採用しております。また、防音仕様は「標準「」低騒音「」超低騒音」の３種類をそれぞれにご用意。用途に合わせて最適な一台をお選び ください。 ❶　　マルチ発電装置 PDGMシリーズ ❷三相3線式発電装置 PDGシリーズ 【三相】35/60/100kVA【 単相】10/16/40kVA※60Hz時 【三相】25～180kVA※60Hz時 三相と単相3線の負荷に1台で対応できる、一般停電兼用の防災設備用 非常時に三相電源を出力する、防災設備用発電装置です。受電・変圧に必 マルチ発電装置。スコットトランスなどの変圧器を使用せずに、単相出力 要な設備をコンパクトにまとめたキュービクルタイプなので、設置が容易 を取り出せるので、設置費用の削減が可能です。 なうえ、既存の建屋への据え付けもスムーズに行えます。ラインナップは 25～180kVAをご用意。大出力が必要な大型の建物にも使用できます。 専用の発電機室不要 ブラシレス発電機搭載 消防法等の基準に適合した非常用発電機のため、発電 【情報通信設備に最適】 機室を設置する必要がなく、機械室の片隅や屋外にも設 情報通信機器への電波障害の影響もなく、ブラシの点検 置できます。 や交換などのメンテナンスも不要です。 優れた即応性 操作性・信頼性 わずか１０秒以内で商用電源の停電確認から送電までを 誤操作の少ないシートスイッチのほか、球切れの心配が 行う即時タイプの自動発電システムです。復電すると自 ない、LED表示灯を採用しています。 動的に商用電源に切替わり、発電機を停止します。 操作しやすく、より信頼性を確実なものにしています。 設置が容易なキュービクルタイプ 受電・変圧に必要な設備をコンパクトにまとめたキュービ 低温時運転対策 クルタイプです。複雑な配線・配管や特殊な基礎工事が 冷却水ヒーター等を装備することで、低温時（5℃ ）の屋外 不要のため設置が容易に行えます。 設置も可能です。 自動保守運転機能付 万全の防　対策 定期的に保守運転を行う、自動保守運転機能（２週間周 外部配管には溶融亜鉛メッキ仕上げを、さらにボディ外部 期１５日）を標準装備。非常時の確かな原動力として信頼 には全てステンレス製ボルトを採用しています。 できます。 ■法規により非常用予備電源が必要な設備 ※蓄電池設備との組合せが必要です。 ●建築基準法関係（予備電源） ●消防法関係（非常用電源） ・非常用照明装置 ・屋内消火栓設備 ・ガス漏れ火災警報設備※ 　①特殊建築物※ 、一般建築物※ ・スプリンクラー設備 ・無線通信補助設備 　②地下道（地下街） ・水噴霧消火設備 ・誘導灯※ ・排煙設備 ・泡消火設備 ・連結送水管（加圧送水管） ・非常用排水設備 ・不活性ガス消火設備 ・非常用コンセント設備 ・非常用工レベータ ・ハロゲン化物消火設備 ・防火戸・防火シャッタ一等 ・排煙設備 ・防火ダンパ一等 ・屋外消火栓設備 ・可動防煙垂れ壁 ■検査について ●設置者が消防長または消防署長に届け出て、竣工検査を他の消防設備と同時に受検する必要があります。 2

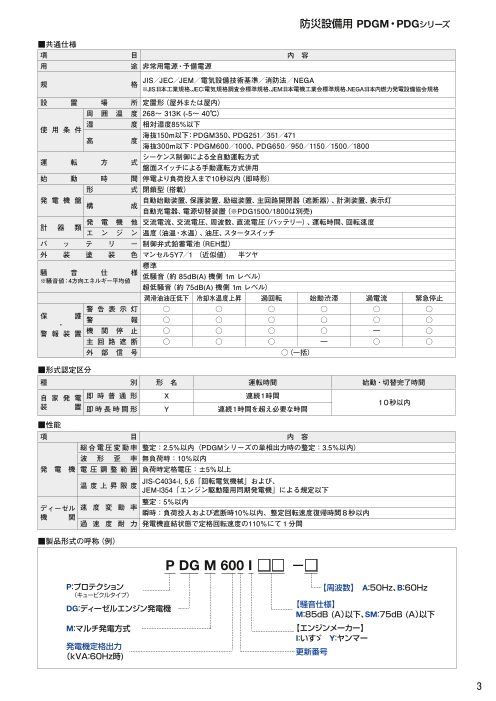

防災設備用 PDGM・PDGシリーズ ■共通仕様 項 目 内　容 用 途 非常用電源・予備電源 規 格 JIS／JEC／JEM／電気設備技術基準／消防法／NEGA ※JIS：日本工業規格、JEC：電気規格調査会標準規格、JEM：日本電機工業会標準規格、NEGA：日本内燃力発電設備協会規格 設 置 場 所 定置形（屋外または屋内） 周 囲 温 度 268～ 313K (-5～ 40℃） 湿 度 相対湿度85%以下 使 用 条 件 海抜150m以下：PDGM350、PDG251／351／471 高 度 海抜300m以下：PDGM600／1000、PDG650／950／1150／1500／1800 シーケンス制御による全自動運転方式 運 転 方 式 盤面スイッチによる手動運転方式併用 始 動 時 間 停電より負荷投入まで10秒以内（即時形） 形 式 閉鎖型（搭載） 発 電 機 盤 自動始動装置、保護装置、励磁装置、主回路開閉器（遮断器）、計測装置、表示灯 構 成 自動充電器、電源切替装置（※PDG1500/1800は別売) 発 電 機 他 交流電流、交流電圧、周波数、直流電圧（バッテリー）、運転時間、回転速度 計 器 類 エ ン ジ ン 温度（油温・水温）、油圧、スタータスイッチ バ ッ テ リ ー 制御弁式鉛蓄電池（REH型） 外 装 塗 装 色 マンセル5Y7／1 （近似値）　半ツヤ 標準 騒 音 仕 様 低騒音（約 85dB(A) 機側 1m レベル） ※騒音値：4方向エネルギー平均値 超低騒音（約 75dB(A) 機側 1m レベル） 潤滑油油圧低下 冷却水温度上昇 過回転 始動渋滞 過電流 緊急停止 警 告 表 示 灯 ○ ○ ○ ○ ○ ○ 保 護 警 報 ○ ○ ○ ○ ○ ○ ・ 警 報 装 置 機 関 停 止 ○ ○ ○ ○ ― ○ 主 回 路 遮 断 ○ ○ ○ ― ○ ○ 外 部 信 号 ○（一括） ■形式認定区分 種 別 形　名 運転時間 始動・切替完了時間 自 家 発 電 即 時 普 通 形 X 連続１時間 装 置 １０秒以内 即 時 長 時 間 形 Y 連続１時間を超え必要な時間 ■性能 項 目 内　容 総 合 電 圧 変 動 率 整定：2.5％以内（PDGMシリーズの単相出力時の整定：3.5％以内） 波 形 歪 率 無負荷時：10％以内 発 電 機 電 圧 調 整 範 囲 負荷時定格電圧：±5％以上 温 度 上 昇 限 度 JIS-C4034-l, 5,6「回転電気機械」および、 JEM-l354「エンジン駆動陸用同期発電機」による規定以下 整定：5％以内 ディーゼル 速 度 変 動 率 機 関 瞬時：負荷投入および遮断時10％以内、整定回転速度復帰時間８秒以内 過 速 度 耐 力 発電機直結状態で定格回転速度の110％にて１分間 ■製品形式の呼称（例） P DG M 600 I □□｠－□ P：プロテクション 【周波数】　A：50Ｈｚ、B：60Ｈｚ 　（キュービクルタイプ） DG：ディーゼルエンジン発電機 【騒音仕様】 M：85dB (A）以下、SM：75dB (A）以下 M：マルチ発電方式 【エンジンメーカー】 ：I いすゞ 　Y：ヤンマー 発電機定格出力 （kVA：60Hz時) 更新番号 3

※負荷の種類・容量に合わせた三相・単相３線 同時出力の容量設定が可能です。 三相・単相3線同時出力 マルチ発電 日・米特許取得済 負荷の種類・容量に合わせた三相・単相3線 同時出力の容量設定が可能です。 マルチ発電だからできる… （スコットトランス不要） 用　途 電源切替盤 PDGM350 PDGM600 PDGM1000 一般停電兼用防災設備用全自動発電装置 三相用 － 標準装備 標準装備 ① 三相と単相を最大まで利用する場合 単相用 － 外部取付（別売） 外部取付（別売） 三相２００Ｖと単相３線の負荷に1台で対応可能! 三相・単相用 三相と単相が内蔵された電源切替盤 ［切替盤の容量］ 標準装備 専用品（別売） 専用品（別売） ② を発電機内部に搭載する場合 ※消防認定の ［35・10ｋVA］ ［25・15ｋVA］ ［50・30ｋVA］ 場合の出力 ※22・7.5ｋVA ※25・13.5ｋVA ※50・30ｋVA 電源の種類 三 相 3 線 単 相 3 線 用 途 【動力系電源】 【電灯系電源】 ①PDGM600、PDGM1000は、三相と単相を最大まで利用する場合、単相の電源切替盤は外部取付けとなります。 ●消防法による ・屋内消火栓設備 認 　非常用電源 ・スプリンクラー設備 ●建築基準法による ・排煙設備 ・通信機器 　非常用予備電源 ・非常用エレベーター等 ・ＵＰＳ機器 ●各種施設の ・工場施設・養殖場・養鶏場 ※発電（電気）設備届出書の提出が 　非常用・ピークカット用 ・排水機場・ポンプ場・浄水場 ・照明装置 必要となります。負荷の種類等、詳細は お問合せください。 　の予備電源 ・防犯シャッター ・ＡＴＭ ※現在の消防法には、多くの人が集まる施設や一定規模以上の施設には、火災や災害時に備えて、防災設備用の非常用発電設備の設置 が義務付けられています。（例：病院・介護施設／公民館・学校／集合住宅（アパート・マンション）／宿泊施設（ホテル・旅館）／商業施設 ※三相の電源切替盤【標準仕様】 （百貨店・スーパーマーケット）／工場・オフィスビル・映画館など） を本体に搭載し、単相の電源切替盤 [別売品]を外部に設置する場合の 概念図です。 出力 三相3線 単相3線 ②PDGM600、PDGM1000は、三相と単相が内蔵された電源切替盤を発電機内部に搭載する場合、専用品となります。 （50/60Hｚ） （単独） （単独） 専用品は、頁下の「■別売品：電源切替盤の種類と取付対応箇所」を参照ください。 PDGM350 消防認定の場合 30/35kVA 8/10kVA 一般非常用 定格出力 三相3線 単相3線 ※三相の電源切替盤【標準仕様】を三相と （50/60Hｚ） （単独） （単独） 単相が内蔵された電源切替盤[別売品] 消防認定の場合 PDGM600 13.5/16kVA に代えて、発電機内部に搭載する場合 50/60kVA の概念図です。 一般非常用 30/36kVA ■別売品：電源切替盤の種類と取付対応箇所 ●印：専用品　○印：選択品 取付対応箇所 品　名 商品コード 容量 質量 外形寸法 発電機内部 ｋＶＡ ㎏ L×W×H㎜ PDGM PDGM 外部 600 1000 PSB‐DGＳ９０ 9 18 400×200×430 － － ○ 単相用 PSB‐DGＳ１２０ 15 19 400×200×430 － － ○ 定格出力 三相3線 単相3線 電源切替盤 PSB‐DGＳ２７０ 27 29 500×200×530 － － ○ （50/60Hｚ） （単独） （単独） PSB‐DGＳ３５０ 36 45 600×250×730 － － ○ 消防認定の場合 PDGM1000 33/40kVA PSB‐DGＳ５８０ 58 60 700×300×1030 － － ○ 80/100kVA 一般非常用 47/58 PSB‐DGM１５０ 15 20 600×200×430 ● ● ○ kVA PSB‐DGM２５０ 25 40 700×200×530 ● ● ○ 三相／単相用 電源切替盤 PSB‐DGM４５０ 45 55 800×200×630 － ● ○ PSB‐DGM６００ 60 85 1000×250×830 － － ○ PSB‐DGM１０００ 100 177 1400×250×1030 － － ○ 4

※負荷の種類・容量に合わせた三相・単相３線 同時出力の容量設定が可能です。 PDGMシリーズ 負荷の種類・容量に合わせた三相・単相3線 同時出力の容量設定が可能です。 用　途 電源切替盤 PDGM350 PDGM600 PDGM1000 三相用 － 標準装備 標準装備 ① 三相と単相を最大まで利用する場合 単相用 － 外部取付（別売） 外部取付（別売） 三相・単相用 三相と単相が内蔵された電源切替盤 ［切替盤の容量］ 標準装備 専用品（別売） 専用品（別売） ② を発電機内部に搭載する場合 ※消防認定の ［35・10ｋVA］ ［25・15ｋVA］ ［50・30ｋVA］ 場合の出力 ※22・7.5ｋVA ※25・13.5ｋVA ※50・30ｋVA ①PDGM600、PDGM1000は、三相と単相を最大まで利用する場合、単相の電源切替盤は外部取付けとなります。 ※三相の電源切替盤【標準仕様】 を本体に搭載し、単相の電源切替盤 [別売品]を外部に設置する場合の 概念図です。 ②PDGM600、PDGM1000は、三相と単相が内蔵された電源切替盤を発電機内部に搭載する場合、専用品となります。 専用品は、頁下の「■別売品：電源切替盤の種類と取付対応箇所」を参照ください。 ※三相の電源切替盤【標準仕様】を三相と 単相が内蔵された電源切替盤[別売品] に代えて、発電機内部に搭載する場合 の概念図です。 ■別売品：電源切替盤の種類と取付対応箇所 ●印：専用品　○印：選択品 取付対応箇所 品　名 商品コード 容量 質量 外形寸法 発電機内部 ｋＶＡ ㎏ L×W×H㎜ PDGM PDGM 外部 600 1000 PSB‐DGＳ９０ 9 18 400×200×430 － － ○ 単相用 PSB‐DGＳ１２０ 15 19 400×200×430 － － ○ 電源切替盤 PSB‐DGＳ２７０ 27 29 500×200×530 － － ○ PSB‐DGＳ３５０ 36 45 600×250×730 － － ○ PSB‐DGＳ５８０ 58 60 700×300×1030 － － ○ PSB‐DGM１５０ 15 20 600×200×430 ● ● ○ PSB‐DGM２５０ 25 40 700×200×530 ● ● ○ 三相／単相用 電源切替盤 PSB‐DGM４５０ 45 55 800×200×630 － ● ○ PSB‐DGM６００ 60 85 1000×250×830 － － ○ PSB‐DGM１０００ 100 177 1400×250×1030 － － ○ 5

三相3線・単相3線 同時出力 マルチ発電 防災設備用発電装置 PDGM350/600/1000 ■基本仕様 モ　　　　デ　　　ル PDGM350 PDGM600 PDGM1000 形 式 ― 横軸回転界磁形同期発電機 横軸回転界磁形同期発電機 横軸回転界磁形同期発電機 保 護 形 式 ― 開放保護形（IP20) 開放保護形（IP20) 開放保護形（IP20) 冷 却 形 式 ― 自由通流形（IC01) 自由通流形（IC01) 自由通流形（IC01) 極 数 Ｐ 2 4 4 周 波 数 Hz 50 60 50 60 50 60 定格 普 通 形 kVA 30 ― 35 ― 50 ― 60 ― 80 ― 100 ― 出力 長時間形 kVA 30 ― 35 ― 50 ― 60 ― 80 ― 100 ― 三 相定格 普 通 形 A 86.6 ― 91.9 ― 144 ― 157 ― 231 ― 262 ― ３電流 長時間形 A 86.6 ― 91.9 ― 144 ― 157 ― 231 ― 262 ― 発　 線 定 格 電 圧 Ｖ 200 ― 220 ― 200 ― 220 ― 200 ― 220 ― 電　 力 率 ％ 80（遅れ） 80（遅れ） 80（遅れ） 機 定格 普 通 形 kVA ― 8 ― 10 ― 13.5 16 〈30〉 ― 〈36〉 ― 33 〈47〉 ― 40 〈58〉 出力 長時間形 kVA ― 8 ― 10 ― 13.5 単 〈30〉 ― 16 〈36〉 ― 33 〈47〉 ― 40 〈58〉 相定格 普 通 形 A ― 40 ― 45.5 ― 67.5 〈157〉 ― 72.7 〈163.6〉 ― 165 〈235〉 ― 182 〈264〉 ３電流 長時間形 A ― 40 ― 45.5 ― 67.5 〈157〉 ― 72.7 線 〈163.6〉 ― 165 〈235〉 ― 182 〈264〉 定 格 電 圧 Ｖ ― 100/200 ― 110/220 ― 100/200 ― 110/220 ― 100/200 ― 110/220 力 率 ％ 100 100 100 回 転 速 度 min-1 3000 3600 1500 1800 1500 1800 励 磁 方 式 ― ブラシレス ブラシレス ブラシレス 耐 熱 発 電 機 ― 電機子：F　界磁：H Ｆ Ｆ ク ラ ス 励 磁 機 ― 電機子：F　界磁：F Ｆ Ｆ 名 称 ― 4TNE84T-GH2 4BG1T 6BG1T 形 式 ― 立形水冷４サイクルディーゼル機関 立形水冷４サイクルディーゼル機関 立形水冷４サイクルディーゼル機関 定 格 出 力 kW 40.8 44.9 53.7 64 91.2 107 排 気 量 cm3 1995 4329 6494 シ リ ン ダ ー 数 ― 4 4 6 内 径 × 行 程 ㎜ Φ84×90 Φ105×125 Φ105×125 ラジエータファン排風量 m3/min 75 90 65 80 120 140 エ　 潤 滑 油 容 量 L 全量8.6、有効5.6 全量13.0、有効2.0 全量18.0、有効8.0 ン　 冷 却 ラジエータ内 L 2.9 3.9 5.9 ジ　 水 量 エンジン本体 L 2.7 8.5 12 燃 料 タ ン ク 容 量 L 28 （標準搭載タンク） 35 （標準搭載タンク） 60 （標準搭載タンク） ン 燃 料 普 通 形 L/h 8 4.3 10.4 5.7 12.6 5.7 〈10.0〉 15.3 6.9 〈12.4〉 19.3 11 〈15.0〉 24.6 14.2 〈18.9〉 消 費 量 長時間形 L/h 8 4.3 10.4 5.7 12.6 5.7 〈10.0〉 15.3 6.9 〈12.4〉 19.3 11 〈15.0〉 24.6 14.2 〈18.9〉 運 転 普 通 形 h 約3.5 約6.5 約2.7 約4.9 約2.7 約6.1 〈約3.5〉 約2.3 約5 〈約2.3〉 約3.1 約5.4 〈約4.0〉 約2.4 約4.2 〈約3.1〉 時 間 長時間形 h 約3.5 約6.5 約2.7 約4.9 約2.7 約6.1 〈約3.5〉 約2.3 約5 〈約2.3〉 約3.1 約5.4 〈約4.0〉 約2.4 約4.2 〈約3.1〉 セ ル モ ー タ 容 量 Ｖ-kW 12-2.3 24-4.5 24-4.5 種 類 ― DC12-REH24 (制御弁式鉛蓄電池） DC24-REH24 (制御弁式鉛蓄電池） DC24-REH24 (制御弁式鉛蓄電池） バッテリー 容 量 Ｖ-kW 12-24 24-24 24-24 充 電 方 式 ― 半導体式全自動充電 半導体式全自動充電 半導体式全自動充電 充入 力 電 圧 V 200～220 200～220 200～220 電 器出 力 電 圧 V 13.65 27.3 27.3 出 力 電 流 A 2.0 4.0 4.0 ※〈 〉内は一般非常用の値です。 ■タイプ別仕様 標準 低騒音 超低騒音 標準 低騒音 超低騒音 標準 低騒音 超低騒音 タイプ別モデル PDGM350 PDGM350 PDGM350 PDGM600 PDGM600 PDGM600 PDGM1000 PDGM1000 PDGM1000 Y YM YSM I IM ISM I IM ISM 騒　音　値（機側1m) ｄＢ(A) ― 85 75 ― 85 75 ― 85 75 乾 燥 質 量 ㎏ 690 720 755 1150 1230 1260 1550 1940 1940 整 備 質 量 ㎏ 727 757 792 1200 1280 1310 1640 2030 2030 ●量産仕様と異なることがあります。また、よりよい製品を造るために仕様を変更することがあります。 6

三相3線式 防災設備用発電装置 PDG251/351/471 ■基本仕様 モ　　　　デ　　　ル PDG251 PDG351 PDG471 形 式 ― 横軸回転界磁形同期発電機 横軸回転界磁形同期発電機 横軸回転界磁形同期発電機 保 護 形 式 ― 開放保護形（IP20) 開放保護形（IP20) 開放保護形（IP20) 冷 却 形 式 ― 自由通流形（IC01) 自由通流形（IC01) 自由通流形（IC01) 極 数 Ｐ 2 2 2 周 波 数 Hz 50 60 50 60 50 60 定 格 普 通 形 kVA 22 25 30 35 43 47 発　 出 力 長 時 間 形 kVA 20 22.5 27 31.5 39 43 電　 三相 定 格 普 通 形 A 63.5 65.6 86.6 91.9 124 123 機 ３線 電 流 長 時 間 形 A 57.7 59 77.9 82.7 113 113 定 格 電 圧 Ｖ 200 220 200 220 200 220 力 率 ％ 80（遅れ） 80（遅れ） 80（遅れ） 回 転 速 度 min-1 3000 3600 3000 3600 3000 3600 励 磁 方 式 ― ブラシレス ブラシレス ブラシレス 発 電 機 ― 電機子：F　界磁：H 電機子：F　界磁：H 電機子：F　界磁：H 耐熱クラス 励 磁 機 ― 電機子：F　界磁：F 電機子：F　界磁：F 電機子：F　界磁：F 名 称 ― 3TNE84-GH2 3TNE84T-GH2 4TNE84T-GH2 形 式 ― 立形水冷 立形水冷 立形水冷 ４サイクルディーゼル機関 ４サイクルディーゼル機関 ４サイクルディーゼル機関 定 格 出 力 kW 26.0 29.4 29.1 34.0 40.8 44.9 排 気 量 cm3 1496 1496 1995 シ リ ン ダ ー 数 ― 3 3 4 内 径 × 行 程 ㎜ Φ84×90 Φ84×90 Φ84×90 エラジエータファン排風量 m3/min 46 53 62 75 75 90 　 潤 滑 油 容 量 L 全量7.2、有効4.7 全量7.2、有効4.7 全量8.6、有効5.6 ン　 ラジエータ内 L 1.7 2.7 2.9 ジ　 冷 却 水 量 エンジン本体 L 2.0 2.0 2.7 ン燃 料 タ ン ク 容 量 L 28 （標準搭載タンク） 28 （標準搭載タンク） 28 （標準搭載タンク） 燃 料 普 通 形 L/h 6.6 7.8 8.4 10.4 11.8 13.8 消 費 量 長 時 間 形 L/h 6.2 7.2 7.8 9.6 10.7 12.9 普 通 形 h 約4.2 約3.6 約3.3 約2.7 約2.4 約2.0 運 転 時 間 長 時 間 形 h 約4.5 約3.9 約3.6 約2.9 約2.6 約2.2 セ ル モ ー タ 容 量 Ｖ-kW 12-1.7 12-1.7 12-2.3 種 類 ― DC12-REH24 (制御弁式鉛蓄電池） DC12-REH24 (制御弁式鉛蓄電池） DC12-REH24 (制御弁式鉛蓄電池） バッテリー 容 量 Ｖ-kW 12-24 12-24 12-24 充 電 方 式 ― 半導体式全自動充電 半導体式全自動充電 半導体式全自動充電 充入 力 電 圧 V 200～220 200～220 200～220 電 器出 力 電 圧 V 13.65 13.65 13.65 出 力 電 流 A 2.0 2.0 2.0 ■タイプ別仕様 標準 低騒音 超低騒音 標準 低騒音 超低騒音 標準 低騒音 超低騒音 タイプ別モデル PDG251 PDG251 PDG251 PDG351 PDG351 PDG351 PDG471 PDG471 PDG471 Y YM YSM Y YM YSM Y YM YSM 騒 　 音 　 値（ 機 側 1 m ) ｄＢ(A) ― 85 75 ― 85 75 ― 85 75 乾 燥 質 量 ㎏ 595 630 665 630 655 690 685 715 750 整 備 質 量 ㎏ 629 664 699 665 690 725 722 752 787 ●量産仕様と異なることがあります。また、よりよい製品を造るために仕様を変更することがあります。 7

三相3線式 防災設備用発電装置 PDG650/950/1150 ■基本仕様 モ　　　　デ　　　ル PDG650 PDG950 PDG1150 形 式 ― 横軸回転界磁形同期発電機 横軸回転界磁形同期発電機 横軸回転界磁形同期発電機 保 護 形 式 ― 開放保護形（IP20) 開放保護形（IP20) 開放保護形（IP20) 冷 却 形 式 ― 自由通流形（IC01) 自由通流形（IC01) 自由通流形（IC01) 極 数 Ｐ 4 4 4 周 波 数 Hz 50 60 50 60 50 60 定格 普 通 形 kVA 55 66 85 95 100 115 発　 出力 長 時 間 形 kVA 50 60 80 90 90 105 電　 三相 定格 普 通 形 A 159 173 245 249 289 302 機 ３線 電流 長 時 間 形 A 144 157 231 236 260 276 定 格 電 圧 Ｖ 200 220 200 220 200 220 力 率 ％ 80（遅れ） 80（遅れ） 80（遅れ） 回 転 速 度 min-1 1500 1800 1500 1800 1500 1800 励 磁 方 式 ― ブラシレス ブラシレス ブラシレス 発 電 機 ― 電機子：F　界磁：H 電機子：F　界磁：H 電機子：F　界磁：H 耐熱クラス 励 磁 機 ― 電機子：F　界磁：F 電機子：F　界磁：F 電機子：F　界磁：F 名 称 ― 4BG1T 6BG1T 6BG1T 形 式 ― 立形水冷 立形水冷 立形水冷 ４サイクルディーゼル機関 ４サイクルディーゼル機関 ４サイクルディーゼル機関 定 格 出 力 kW 53.7 64 91.2 107 91.2 107 排 気 量 cm3 4329 6494 6494 シ リ ン ダ ー 数 ― 4 6 6 内 径 × 行 程 ㎜ Φ105×125 Φ105×125 Φ105×125 ラジエータファン排風量 m3/min 65 80 120 140 120 140 エ　 潤 滑 油 容 量 L 全量13.0、有効2.0 全量18.0、有効8.0 全量18.0、有効8.0 ン　 ラジエータ内 L 3.9 5.9 5.9 ジ　 冷 却 水 量 エンジン本体 L 8.5 12.0 12.0 ン燃 料 タ ン ク 容 量 L 35（標準搭載タンク） 60（標準搭載タンク） 60（標準搭載タンク） 燃 料 普 通 形 L/h 14.1 16.7 22.6 25.4 26.4 30.6 消 費 量 長 時 間 形 L/h 12.9 15.4 20.6 23.1 23.1 26.8 普 通 形 h 約2.4 約2.0 約2.6 約2.3 約2.2 約1.9 運 転 時 間 長 時 間 形 h 約2.7 約2.2 約2.9 約2.5 約2.5 約2.2 セ ル モ ー タ 容 量 Ｖ-kW 24-4.5 24-4.5 24-4.5 種 類 ― DC24-REH24 (制御弁式鉛蓄電池） DC24-REH24 (制御弁式鉛蓄電池） DC24-REH24 (制御弁式鉛蓄電池） バッテリー 容 量 Ｖ-kW 24-24 24-24 24-24 充 電 方 式 ― 半導体式全自動充電 半導体式全自動充電 半導体式全自動充電 充入 力 電 圧 V 200～220 200～220 200～220 電 器出 力 電 圧 V 27.3 27.3 27.3 出 力 電 流 A 4.0 4.0 4.0 ■タイプ別仕様 標準 低騒音 超低騒音 標準 低騒音 超低騒音 標準 低騒音 超低騒音 タイプ別モデル PDG650 PDG650 PDG650 PDG950 PDG950 PDG950 PDG1150 PDG1150 PDG1150 I IM ISM I IM ISM I IM ISM 騒 　 音 　 値（ 機 側 1 m ) ｄＢ(A) ― 85 75 ― 85 75 ― 85 75 乾 燥 質 量 ㎏ 1180 1260 1290 1460 1850 1910 1520 1850 1910 整 備 質 量 ㎏ 1230 1310 1340 1550 1940 2000 1610 1940 2000 ●量産仕様と異なることがあります。また、よりよい製品を造るために仕様を変更することがあります。 8

三相3線式 防災設備用発電装置 PDG1500/1800 ■基本仕様 モ　　　　デ　　　ル PDG1500 PDG1800 形 式 ― 横軸回転界磁形同期発電機 横軸回転界磁形同期発電機 保 護 形 式 ― 開放保護形（IP20) 開放保護形（IP20) 冷 却 形 式 ― 自由通流形（IC01) 自由通流形（IC01) 極 数 Ｐ 4 4 周 波 数 Hz 50 60 50 60 定 格 普 通 形 kVA 130 150 160 180 発　 出 力 長 時 間 形 kVA 130 150 145 163 電　 三相 定 格 普 通 形 A 375 394 462 472 機 ３線 電 流 長 時 間 形 A 375 394 419 428 定 格 電 圧 Ｖ 200 220 200 220 力 率 ％ 80（遅れ） 80（遅れ） 回 転 速 度 min-1 1500 1800 1500 1800 励 磁 方 式 ― ブラシレス ブラシレス 発 電 機 ― 電機子：F　界磁：H 電機子：F　界磁：H 耐 熱 ク ラ ス 励 磁 機 ― 電機子：F　界磁：F 電機子：F　界磁：F 名 称 ― 6SD1T 6SD1T 形 式 ― 立形水冷 立形水冷 ４サイクルディーゼル機関 ４サイクルディーゼル機関 定 格 出 力 kW 144.1 162.1 144.1 162.1 排 気 量 cm3 9839 9839 シ リ ン ダ ー 数 ― 6 6 内 径 × 行 程 ㎜ Φ120×145 Φ120×145 ラ ジ エ ー タ フ ァ ン 排 風 量 m3/min 185 190 185 190 エ　 潤 滑 油 容 量 L 全量30.0、有効5.0 全量30.0、有効5.0 ン　 ラジエータ内 L 7.2 7.2 ジ 冷 却 水 量 　 エンジン本体 L 19.0 19.0 ン 燃 料 タ ン ク 容 量 L 90 （標準搭載タンク） 90 （標準搭載タンク） 燃 料 普 通 形 L/h 34.6 39.0 41.0 46.2 消 費 量 長 時 間 形 L/h 34.6 39.0 37.2 41.9 普 通 形 h 約2.6 約2.3 約2.1 約1.9 運 転 時 間 長 時 間 形 h 約2.6 約2.3 約2.4 約2.1 セ ル モ ー タ 容 量 Ｖ-kW 24-5.5 24-5.5 種 類 ― DC24-REH40 (制御弁式鉛蓄電池） DC24-REH40 (制御弁式鉛蓄電池） バ ッ テ リ ー 容 量 Ｖ-kW 24-40 24-40 充 電 方 式 ― 半導体式全自動充電 半導体式全自動充電 充 入 力 電 圧 V 200～220 200～220 電 器 出 力 電 圧 V 27.3 27.3 出 力 電 流 A 4.0 4.0 ■タイプ別仕様 標準 低騒音 超低騒音 標準 低騒音 超低騒音 タイプ別モデル PDG1500 PDG1500 PDG1500 PDG1800 PDG1800 PDG180 I IM ISM I IM ISM 騒 　 　 　 音 　 　 　 値（ 機 側 1 m ) ｄＢ(A) ― 85 75 ― 85 75 乾 燥 質 量 ㎏ 2040 2250 2495 2100 2310 2555 整 備 質 量 ㎏ 2168 2378 2632 2228 2438 2683 【注意】電源切替盤は別売です。●量産仕様と異なることがあります。また、よりよい製品を造るために仕様を変更することがあります。 ■別売品：電源切替盤 ○印：適合品 品　名 商品コード 外形寸法 質量 適合機種 L×W×H㎜ ㎏ PDG1500 PDG1800 三相用 PSB‐DG1500 1000×250×1630 140 ○ ― 電源切替盤 PSB‐DG2200 1000×430×1950 302 ― ○ 9

外形寸法・質量 防災設備用 PDGM350Y、PDG251/351/471 ■PDGM350Y、PDG251Ｙ/351Ｙ/471Ｙ ６５４ ６５４ 2100 765 390 1420 290 158 排気出口 ５０Ａ 監視窓 裏面扉据置式 入線口 吸気 排風 855 ４－φ２０穴 燃料タンクドレン 900 45 1310 45 1400 ■PDGM350YM、PDG251ＹＭ/351ＹＭ/471ＹＭ ６５４ ６５４ 2200 765 390 1420 390 158 排気出口 ６５Ａ 監視窓 裏面扉据置式 吸気 入線口 排風 855 ４－φ２０穴 燃料タンクドレン 900 45 1310 45 1400 10 1202 1202 100 100 1030 1030

外形寸法・質量 防災設備用 PDGM350Y、PDG251/351/471 ■PDGM350YSM、PDG251ＹSM/351ＹSM/471ＹSM ６５４ ６５４ 2482 765 390 1420 592 80 158 排気出口 ５０Ａ 監視窓 裏面扉据置式 吸気 入線口 排風 855 ４－φ２０穴 燃料タンクドレン 900 45 1310 45 1400 ■タイプ別仕様 標準 低騒音 超低騒音 タイプ別モデル PDGM PDGM PDGM 350 350 350 Y YM YSM 騒 　 音 　 値（ 機 側 1 m ) ｄＢ(A) ― 85 75 乾 燥 質 量 ㎏ 690 720 755 装 備 質 量 ㎏ 727 757 792 標準 低騒音 超低騒音 標準 低騒音 超低騒音 標準 低騒音 超低騒音 タイプ別モデル PDG PDG PDG PDG PDG PDG PDG PDG PDG 251 251 251 351 351 351 471 471 471 Y YM YSM Y YM YSM Y YM YSM 騒 　 音 　 値（ 機 側 1 m ) ｄＢ(A) ― 85 75 ― 85 75 ― 85 75 乾 燥 質 量 ㎏ 595 630 665 630 655 690 685 715 750 装 備 質 量 ㎏ 629 664 699 665 690 725 722 752 787 ●量産仕様と異なることがあります。また、よりよい製品を造るために仕様を変更することがあります。 11 1202 100 1030

外形寸法・質量 防災設備用 PDGM600、PDG650 ■PDGM600I、PDG650I 775 775 775 775 2500 900 490 1820 190 100 排気出口　６５Ａ 監視窓　　　 （網入りガラス） 燃料タンクドレン 入線口 吸気 排風 830（アンカー） 吊リ金具 ４－φ２５穴 880(ベース) （溶接式） 140 1500 140 1140 10 1780 10 500 1800 200 ■PDGM600IM、PDG650IM 775 775 775 775 2500 100 900 490 1820 190 排気出口 １００Ａ 監視窓　　　 （網入りガラス） 燃料タンクドレン 入線口 吸気 排風 830（アンカー） 吊リ金具 ４－φ２５穴 880(ベース) （溶接式） 140 1500 140 1140 10 1780 10 500 1800 200 12 1380 1380 125 125 1758 2005 1252

外形寸法・質量 防災設備用 PDGM600、PDG650 ■PDGM600ISM、PDG650ISM 775 775 775 775 2900 100 900 490 1820 590 排気出口 １００Ａ 監視窓　　　 （網入りガラス） 燃料タンクドレン 入線口 吸気 排風 830（アンカー） 吊リ金具 ４－φ２５穴 880(ベース) （溶接式） 140 1500 140 1140 10 1780 10 500 1800 600 ■タイプ別仕様 標準 低騒音 超低騒音 標準 低騒音 超低騒音 タイプ別モデル PDGM PDGM PDGM PDG PDG PDG 600 600 600 650 650 650 I IM ISM I IM ISM 騒 　 　 　 音 　 　 　 値（機 側1m) ｄＢ(A) ― 85 75 ― 85 75 乾 燥 質 量 ㎏ 1150 1230 1260 1180 1260 1290 装 備 質 量 ㎏ 1200 1280 1310 1230 1310 1340 ●量産仕様と異なることがあります。また、よりよい製品を造るために仕様を変更することがあります。 13 1380 125 1758 2005

外形寸法・質量 防災設備用 PDGM1000、PDG950/1150 ■PDGM1000I、PDG950I/1150I 1000 1000 1000 1000 2970 204.5 977 630 2270 70 排気出口 ６５Ａ－５Ｋ 監視窓 排風 吸気 入線口 830（アンカー） 吊リ金具 ４－φ２５穴 燃料タンクドレン 880(ベース) （溶接式） 365 1500 365 1140 2230 640 2250 70 ■PDGM1000IM、PDG950IM/1150IM 1000 1000 1000 1000977 58.5 3540 72 排気出口 １００Ａ 排風 監視窓 吸気 入線口 830（アンカー） 吊リ金 ４－φ２５穴 燃料タンクドレン 具 880(ベース) （溶接式） 365 1500 365 1140 2230 640 2250 650 14 2222 718 498 125 125 1480 2422 2479 1365

外形寸法・質量 防災設備用 PDGM1000、PDG950/1150 ■PDGM1000ISM、PDG950ISM/1150ISM 1000 1000 1000 1000977 58.5 3540 72 排気出口 １００Ａ 排風 監視窓 吸気 入線口 830（アンカー） ４－φ２５穴 燃料タンクドレン 吊リ金具 880(ベース) （溶接式） 365 1500 365 1140 2230 640 2250 650 ■タイプ別仕様 標準 低騒音 超低騒音 標準 低騒音 超低騒音 標準 低騒音 超低騒音 タイプ別モデル PDGM PDGM PDGM PDG PDG PDG PDG PDG PDG 1000 1000 1000 950 950 950 1150 1150 1150 I IM ISM I IM ISM I IM ISM 騒　　音　　値（機側1m) ｄＢ(A) ― 85 75 ― 85 75 ― 85 75 乾 燥 質 量 ㎏ 1550 1940 1940 1460 1850 1910 1520 1850 1910 装 備 質 量 ㎏ 1640 2030 2030 1550 1940 2000 1610 1940 2000 ●量産仕様と異なることがあります。また、よりよい製品を造るために仕様を変更することがあります。 15 2222 718 125 2422 2479

外形寸法・質量 防災設備用 PDG1500/1800 ■PDG1500I/1800I １０００ １０００ １０００ １０００ 3050 1097 357 630 2420 排気出口 ８０Ａ 監視窓 排風 400 8－Ｍ８ 入線口 720 吸気 930 ６－φ２５穴 燃料タンクドレン 吊リ金具 1000 溶接式 150 1050 1050 150 1220 2400 70 ■PDG1500IM/1800IM １０００ １０００ 1097 １００ 排気出口 ０ １０００ １２５Ａ 3777 85 排風 監視窓 入線口 吸気 930 吊リ金具 ６－φ２５穴 燃料タンクドレン 1000 溶接式 150 1050 1050 150 1020 645 2400 650 1220 16 2680 1550 1550 150 150 1764 840 2292 400 720

外形寸法・質量 防災設備用 PDG1500/1800 ■PDG1500ISM/1800ISM １０００ １０００ １０００ １０００1097 3777 排気出口 １２５Ａ 85 排風 監視窓 吸気 入線口 930 吊リ金具 ６－φ２５穴 燃料タンクドレン 1000 溶接式 150 1050 1050 150 1220 640 2400 650 ■タイプ別仕様 標準 低騒音 超低騒音 標準 低騒音 超低騒音 タイプ別モデル PDG PDG PDG PDG PDG PDG 1500 1500 1500 1800 1800 180 I IM ISM I IM ISM 騒 　 　 音 　 　 値（ 機 側 1 m ) ｄＢ(A) ― 85 75 ― 85 75 乾 燥 質 量 ㎏ 2040 2250 2495 2100 2310 2555 装 備 質 量 ㎏ 2168 2378 2632 2228 2438 2683 ●量産仕様と異なることがあります。また、よりよい製品を造るために仕様を変更することがあります。 17 150 2292 (2680)

単線結線図 防災設備用 ■PDGM350 デジタル表示 １２ ｍｉｎ－１ １４ ８４Ｇ Ｈ Ｆ Ｖ～ Ａ～ ★ ★ ★ ★ ★ ★ ★ 記　　号 名　　　　称 ＧＳ 交流発電機 ＥＸ 励磁機 ＥＮＧ ディーゼルエンジン Ｖ 交流電圧計　★ ＥＮＧ ５１ －１ ５１ Ａ 交流電流計 ★ （機械的インターロック）２７Ｒ Ｆ 周波数計　★ ＭＣＣＢ－Ｇ１ ８３Ｇ・８３Ｒ Ｘ Ｅｘ ＧＳ ＣＴ１．２ ＣＴ３ Ｙ 商用電源 Ｈ 時間計　★ ３φ３Ｗ　２２０／２００Ｖ ｍｉｎ－１ Ｚ 回転計　★ Ａ Ｖ 直流電圧計　★ ～１ Ａ１ 交流電流計　　 ＡＳ ＭＣＣＢ－Ｇ１ 配線用遮断器（三相主回路） ９０ ＭＣＣＢ－Ｇ２ 配線用遮断器（単相主回路） Ｒ Ｓ 負荷電源 ＭＣＣＢ－Ｃ１ 配線用遮断器（充電器入力） Ｔ ３φ３Ｗ　２２０／２００Ｖ ＭＣＣＢ－Ｃ２ 配線用遮断器（充電器出力） ＭＣＣＢ－Ｈ 配線用遮断器（冷却水ヒータ） ２７Ｒ 電圧継電器（停電検出） ５１ ８４Ｇ 電圧継電器（発電検出）　★ －２ ＡＳ 電流計切替スイッチ （機械的インターロック） １２・１４ 速度継電器　★ ＭＣＣＢ－Ｇ２ ＣＴ４．５ ８３Ｇ１・８３Ｒ１ Ｘ１ Ｎ１ 単相商用電源 ５１ Ｙ１ １φ３Ｗ　２００／１００Ｖ・２２０／１１０ ５１－１ 過電流継電器 ５１－２ ＣＴ１～５ 計器用変流器 ２３Ｗ ＭＣＣＢ－Ｈ ８３Ｇ・８３Ｒ ８３Ｇ１・８３Ｒ１ 電源切替器 ＢＣ 充電器 ２３ＷＨ ２３ＷＨ 冷却水ヒータ ２３Ｗ 冷却水温度スイッチ ＭＣＣＢ－Ｃ２ ＭＣＣＢ－Ｃ１ Ｒ１ ＤＶＳ 直流電圧計切替スイッチ　★ セルモータ ＢＣ Ｎ２ 単相負荷電源 Ｓ１ １φ３Ｗ　２００／１００Ｖ・２２０／１１０ ９０（ＡＶＲ） 自動電圧調整器 バッテリー ★自動制御装置（ＥＣＵ）に搭載しています。 ＤＶＳ 制御回路 ★ Ｖ－ デジタル表示★ ■PDGM600/1000 18
